钢结构焊接经典常识+

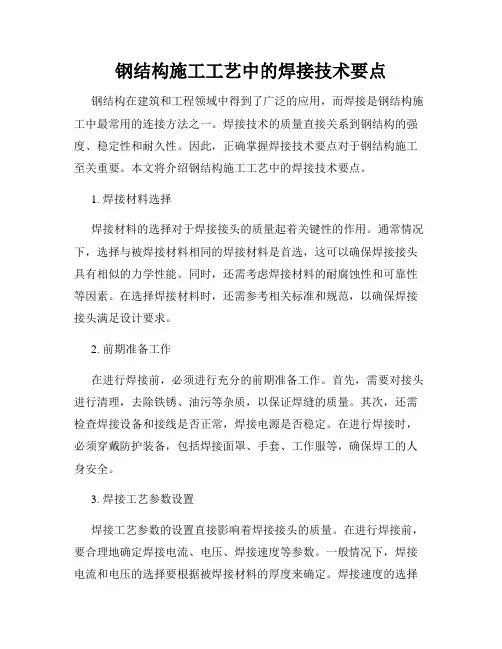

钢结构施工工艺中的焊接技术要点

钢结构施工工艺中的焊接技术要点钢结构在建筑和工程领域中得到了广泛的应用,而焊接是钢结构施工中最常用的连接方法之一。
焊接技术的质量直接关系到钢结构的强度、稳定性和耐久性。
因此,正确掌握焊接技术要点对于钢结构施工至关重要。
本文将介绍钢结构施工工艺中的焊接技术要点。
1. 焊接材料选择焊接材料的选择对于焊接接头的质量起着关键性的作用。
通常情况下,选择与被焊接材料相同的焊接材料是首选,这可以确保焊接接头具有相似的力学性能。
同时,还需考虑焊接材料的耐腐蚀性和可靠性等因素。
在选择焊接材料时,还需参考相关标准和规范,以确保焊接接头满足设计要求。
2. 前期准备工作在进行焊接前,必须进行充分的前期准备工作。
首先,需要对接头进行清理,去除铁锈、油污等杂质,以保证焊缝的质量。
其次,还需检查焊接设备和接线是否正常,焊接电源是否稳定。
在进行焊接时,必须穿戴防护装备,包括焊接面罩、手套、工作服等,确保焊工的人身安全。
3. 焊接工艺参数设置焊接工艺参数的设置直接影响着焊接接头的质量。
在进行焊接前,要合理地确定焊接电流、电压、焊接速度等参数。
一般情况下,焊接电流和电压的选择要根据被焊接材料的厚度来确定。
焊接速度的选择要根据焊接材料的熔点和焊接材料的热导率等因素来确定。
正确设置焊接工艺参数可以保证焊接接头的强度和外观质量。
4. 焊接方法选择钢结构的焊接方法主要有手工电弧焊、气体保护焊和焊条气保焊等。
在选择焊接方法时,要考虑焊接材料的类型、粗细和厚度等因素。
手工电弧焊适用于焊接薄板和小型结构,气体保护焊适用于焊接薄板和中厚板,而焊条气保焊适用于焊接厚板和大型结构。
5. 焊接质量检验焊接完成后,必须对焊接接头进行质量检验。
常用的焊缝检测方法包括目视检查、超声波检测和射线检测等。
目视检查能够检测焊接接头的外观质量,而超声波检测和射线检测能够检测焊接接头的内部缺陷。
根据检测结果,及时发现和纠正焊接质量问题,以确保焊接接头的质量符合要求。
总结:钢结构施工工艺中的焊接技术要点包括焊接材料选择、前期准备工作、焊接工艺参数设置、焊接方法选择和焊接质量检验等。
钢结构焊接要点

钢结构焊接要点钢结构焊接是一种常见且重要的金属结构连接方法,被广泛应用于建筑、桥梁、船舶等领域。
为了确保焊接质量和结构的安全性,下面将介绍钢结构焊接的要点。
1. 材料准备在进行钢结构焊接前,首先需要进行材料的准备工作。
确保焊接材料(电焊条、电极等)符合规定的标准,并检查钢构件的净度和干燥度是否满足要求。
2. 表面处理钢结构的焊接前需要进行表面处理,以确保焊缝的质量。
常见的表面处理方法包括清洗、扫除锈蚀、打磨等。
焊接前还应检查钢构件表面是否有氧化物、油污等有害物质,并予以清除。
3. 焊接位置钢结构焊接应选择适当的焊接位置。
对于大型钢构件,可以采用位置焊接或局部暖焊的方式,以减少变形和残余应力。
同时,焊接位置的选择还应考虑施工方便性和焊缝检验要求。
4. 焊接方法钢结构焊接可以采用多种方法,如手工电弧焊、气体保护焊、埋弧焊等。
根据具体情况选择合适的焊接方法,并确保操作符合相应的规范和标准。
5. 焊接参数在进行钢结构焊接时,控制好焊接参数是确保焊缝质量的关键。
例如,焊接电流、焊接速度、极性等参数的选择应根据焊材和钢材的特性进行合理调整。
6. 焊接顺序钢结构的焊接顺序应遵循从弱度到强度的原则,以减少结构变形和应力集中。
大体上,应从结构的边缘开始焊接,并逐渐向内部延伸。
7. 焊接质量控制钢结构焊接后,应进行质量控制以确保焊缝的质量。
常用的控制方法包括焊接缺陷检测、焊缝可视检查、焊缝强度测试等。
同时,焊接质量控制还应符合相关的标准和规范。
8. 预防变形钢结构焊接后常会出现变形现象,为了预防变形,可以采用预约应力、加强副框架支撑、控制焊接温度等方法。
此外,还应对变形进行及时的修正和调整。
总结:钢结构焊接是一项复杂的工艺,要求操作人员具备专业的技术和经验。
准确把握钢结构焊接的要点,能够确保焊缝的质量,提升结构的安全性。
在进行钢结构焊接时,记住上述要点,并遵循相关的标准和规范,将有利于实现高质量的焊接结果。

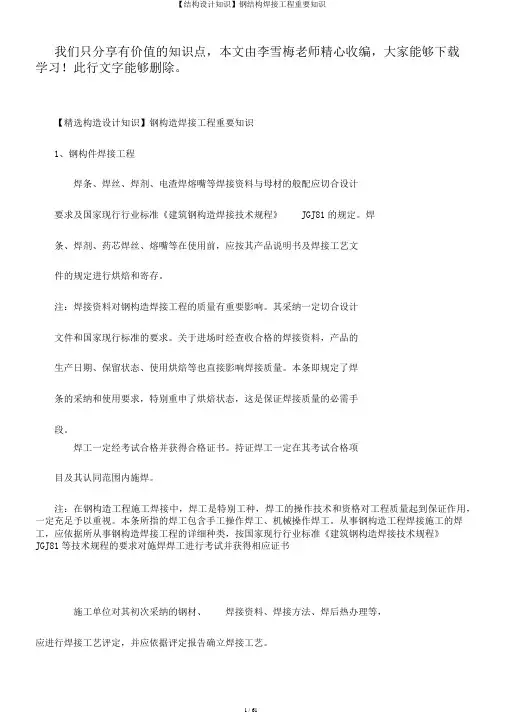

【结构设计知识】钢结构焊接工程重要知识

我们只分享有价值的知识点,本文由李雪梅老师精心收编,大家能够下载学习!此行文字能够删除。
【精选构造设计知识】钢构造焊接工程重要知识1、钢构件焊接工程焊条、焊丝、焊剂、电渣焊熔嘴等焊接资料与母材的般配应切合设计要求及国家现行行业标准《建筑钢构造焊接技术规程》JGJ81的规定。
焊条、焊剂、药芯焊丝、熔嘴等在使用前,应按其产品说明书及焊接工艺文件的规定进行烘焙和寄存。
注:焊接资料对钢构造焊接工程的质量有重要影响。
其采纳一定切合设计文件和国家现行标准的要求。
关于进场时经查收合格的焊接资料,产品的生产日期、保留状态、使用烘焙等也直接影响焊接质量。
本条即规定了焊条的采纳和使用要求,特别重申了烘焙状态,这是保证焊接质量的必需手段。
焊工一定经考试合格并获得合格证书。
持证焊工一定在其考试合格项目及其认同范围内施焊。
注:在钢构造工程施工焊接中,焊工是特别工种,焊工的操作技术和资格对工程质量起到保证作用,一定充足予以重视。
本条所指的焊工包含手工操作焊工、机械操作焊工。
从事钢构造工程焊接施工的焊工,应依据所从事钢构造焊接工程的详细种类,按国家现行行业标准《建筑钢构造焊接技术规程》JGJ81等技术规程的要求对施焊焊工进行考试并获得相应证书施工单位对其初次采纳的钢材、焊接资料、焊接方法、焊后热办理等,应进行焊接工艺评定,并应依据评定报告确立焊接工艺。
注:钢构造工程中的焊接节点和焊接接头不行能进行现场实物取样查验,而探伤仅能确立焊缝的几何缺点,没法确立接头的理化性能。
为保证工程焊接质量,一定在构件制作和构造安装施工焊接工艺规范。
本条规定了施工公司一定进行工艺评定的条件,施工单位应依据所肩负钢构造的种类,按国家现行行业标准《建筑钢构造焊接技术规程》JGJ81等技术规程中的详细规定进行相应的工艺评定。
设计要求全焊透的一、二级焊缝应采纳超声波探伤进行内部缺点的检验,超声波探伤不可以对缺点作出判断时,应采纳射线探伤,其内部缺点分级及探伤方法应切合现行国家标准的规定。
钢结构焊接相关知识

四、焊缝坡口形式
五、焊缝形式
焊缝符号 钢结构焊接工程用钢材及焊接材料应 符合设计文件的要求用,并应具有钢厂和 焊接材料厂出具的质量证明书或检验报告, 其化学成分、力学性能和其他质量要求应 符合国家现行有关标准的规定。
焊条和焊丝:
焊条应符合现行国家标准《碳钢焊条》GB/T5117、《低合 金钢焊条》GB/T5118的有关规定。 焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957、 《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110及 《碳钢药芯焊丝》 GB/T10045、《低合金钢药芯焊丝》 GB/T17493的有关规定。
钢结构焊接相关知识
一、什么是焊接
焊接:也称作熔接、镕接,是一种以加热、高温或者高压的方式 接合金属或 其他热塑性材料如塑料的制造工艺及技术。焊接是两种或两种以上同种或异 种材料通过原子或分子之间的结合和扩散连接成一体的工艺过程。促使原子 和分子之间产生结合和扩散的方法是加热或加压,或同时加热又加压。 1、熔焊——加热欲接合之工件使之局部熔化 形成熔池,熔池冷却凝固后便接合,必要时 可加入熔填物辅助; 2、压焊——焊接过程必须对焊件施加压力; 3、钎焊——采用比母材熔点低的金属材料做 钎料,利用液态钎料润湿母材,填充间隙, 并与母材互相扩散实现链接焊件;
钢结构焊接方法详解

钢结构焊接方法详解引言在建筑和制造业中,钢结构焊接是一项关键的技术,用于将钢构件连接在一起形成稳固的结构。
正确的焊接方法能够确保钢结构的强度和耐久性。
本文将详细介绍钢结构焊接的概述和各种常用方法,包括电弧焊接、气体保护焊接和摩擦焊接。
概述钢结构焊接是将两个或多个钢构件通过熔化并在凝固时形成连接的过程。
焊接方法的选择取决于材料的种类、焊接位置和使用要求等因素。
下面将逐一介绍各种常用的钢结构焊接方法。
正文一、电弧焊接1. 电弧焊接的原理:通过直流或交流电源在钢结构的焊缝上形成电弧,利用电弧的高温和能量将焊条或焊丝熔化并与工件连接。
2. 电弧焊接的常见类型:a. 手工电弧焊接:操作简单,适用于小型焊接工作,但工作效率较低。
b. 半自动电弧焊接:焊接速度较快,适用于大型工件的生产。
c. 自动电弧焊接:利用焊接机器人进行焊接,精度高,适用于复杂的焊接任务。
3. 电弧焊接的优势和应用领域:灵活性强,可以焊接各种形状的结构,广泛应用于建筑、船舶和桥梁等领域。
二、气体保护焊接1. 气体保护焊接的原理:在焊接过程中,通过在焊接区域提供惰性气体,以保护熔融池和焊缝免受氧气和其他大气成分的影响。
2. 气体保护焊接的常见类型:a. 氩弧焊接:使用纯氩或氩和氩-氦混合气体作为保护气体,适用于焊接不锈钢和铝合金等材料。
b. 氩气焊接:在焊接过程中只使用氩气,适用于焊接铜等材料。
3. 气体保护焊接的优势和应用领域:焊缝质量高,适用于高要求的结构焊接,如飞机制造和化工设备。
三、摩擦焊接1. 摩擦焊接的原理:通过施加外力和旋转运动,在钢板接触面上产生摩擦热,使接触面熔化并形成连接。
2. 摩擦焊接的常见类型:a. 摩擦搅拌焊接:将两个钢板通过摩擦搅拌依次连接,适用于焊接高强度和高塑性材料。
b. 摩擦焊接轧辊:利用旋转摩擦产生的热量,将钢板辊制连接,适用于焊接较厚的钢板。
3. 摩擦焊接的优势和应用领域:无需添加焊条或气体,无焊缝,焊接速度快,适用于铝合金和镁合金等材料。
钢结构的焊接详解

钢结构的焊接详解在现代建筑和工业领域中,钢结构以其高强度、大跨度、轻量化等优势得到了广泛的应用。
而焊接作为钢结构连接的主要方式之一,其质量和技术水平直接影响着钢结构的整体性能和安全性。
接下来,让我们详细了解一下钢结构的焊接。
一、钢结构焊接的类型1、手工电弧焊手工电弧焊是一种常见的焊接方法,它通过焊条与焊件之间产生的电弧来熔化金属,实现连接。
这种方法操作简单,设备便携,但劳动强度大,效率相对较低,适用于一些小型和维修性的焊接工作。
2、气体保护焊气体保护焊包括二氧化碳气体保护焊和氩弧焊等。
二氧化碳气体保护焊以二氧化碳作为保护气体,焊接效率高,成本低,焊缝质量较好;氩弧焊则以氩气作为保护气体,适用于焊接不锈钢、铝等有色金属,焊缝质量高,但成本相对较高。
3、埋弧焊埋弧焊是在焊剂层下进行电弧焊接的方法。
它具有焊接电流大、效率高、焊缝质量稳定等优点,适用于大型钢结构的长直焊缝焊接。
二、钢结构焊接的准备工作1、焊件准备焊件表面需要进行清理,去除油污、铁锈、氧化皮等杂质,以保证焊缝的质量。
对于厚板焊件,还可能需要进行坡口加工,以增加焊缝的熔深和宽度。
2、焊接材料选择根据焊件的材质、厚度、结构形式等因素,选择合适的焊条、焊丝和焊剂。
焊接材料的质量和性能应符合相关标准和规范的要求。
3、焊接设备调试确保焊接设备正常运行,电流、电压等参数调节准确。
同时,检查焊接设备的接地和安全防护装置是否完好。
三、钢结构焊接的工艺要点1、焊接顺序合理的焊接顺序可以减少焊接变形和残余应力。
一般来说,应先焊接收缩量大的焊缝,再焊接收缩量小的焊缝;先焊接对称部位的焊缝,再焊接不对称部位的焊缝。
2、焊接参数控制焊接电流、电压、焊接速度等参数的选择直接影响焊缝的质量和性能。
在焊接过程中,应根据焊件的材质、厚度、坡口形式等因素,合理调整焊接参数,确保焊缝的熔深、宽度和成型符合要求。
3、预热和后热对于一些厚板和高强度钢焊件,在焊接前需要进行预热,以降低焊接接头的冷却速度,减少焊接裂纹的产生。
钢结构中常用的焊接方法

钢结构中常用的焊接方法以钢结构中常用的焊接方法为标题,本文将介绍钢结构中常用的焊接方法及其特点。
一、手工电弧焊接手工电弧焊接是最常见的焊接方法之一。
它是通过电弧的熔化热来熔化工件与焊条的金属,在熔化状态下,形成熔池,然后冷却凝固,从而实现金属材料的连接。
手工电弧焊接具有操作灵活、适用范围广、设备简单等特点,常用于小型结构的焊接。
二、气体保护电弧焊接气体保护电弧焊接是在焊接过程中利用保护气体,如纯净的氩气或混合气体,将焊接区域与空气隔绝,防止氧气和水蒸汽的侵入,从而减少氧化和氢化现象的发生。
气体保护电弧焊接具有焊缝质量高、成型美观、焊接速度快等优点,适用于高质量要求的焊接。
三、埋弧焊接埋弧焊接是一种半自动或自动化的焊接方法。
在埋弧焊接中,焊丝连续供给,电弧在焊接工件与焊丝之间形成,同时由焊熔剂提供保护。
埋弧焊接具有焊接速度快、焊缝质量高等优点,适用于大型结构的焊接。
四、氩弧焊接氩弧焊接是一种常用的非消耗性电弧焊接方法。
它利用纯净的氩气作为保护气体,在焊接过程中形成稳定的电弧,熔化工件与填充金属,形成焊缝。
氩弧焊接具有焊缝质量高、成型美观、熔深大等优点,适用于焊接高合金钢、不锈钢等材料。
五、激光焊接激光焊接是一种高能量密度的焊接方法。
它利用激光束在焊接区域产生高温,使工件表面熔化,并通过熔池的流动形成焊缝。
激光焊接具有焊缝质量高、热影响区小、焊接速度快等优点,适用于对焊接质量要求极高的结构。
六、电阻焊接电阻焊接是一种通过电流通过接触面积较小的工件部分,产生局部高温,使金属熔化并形成焊缝的焊接方法。
电阻焊接具有焊接速度快、焊缝强度高等优点,适用于薄板材料的焊接。
总结:钢结构中常用的焊接方法有手工电弧焊接、气体保护电弧焊接、埋弧焊接、氩弧焊接、激光焊接和电阻焊接等。
每种焊接方法都有其适用范围和特点,根据具体的焊接要求和材料特性,选择合适的焊接方法可以提高焊接质量和效率,确保钢结构的安全可靠。
钢结构焊接工程重要知识

钢结构焊接工程重要知识1、钢构件焊接工程1.1 焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》JGJ81的规定。
焊条、焊剂、药芯焊丝、熔嘴等在使用前,应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。
注:焊接材料对钢结构焊接工程的质量有重大影响。
其选用必须符合设计文件和国家现行标准的要求。
对于进场时经验收合格的焊接材料,产品的生产日期、保存状态、使用烘焙等也直接影响焊接质量。
本条即规定了焊条的选用和使用要求,尤其强调了烘焙状态,这是保证焊接质量的必要手段。
1.2 焊工必须经考试合格并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内施焊。
注:在钢结构工程施工焊接中,焊工是特殊工种,焊工的操作技能和资格对工程质量起到保证作用,必须充分予以重视。
本条所指的焊工包括手工操作焊工、机械操作焊工。
从事钢结构工程焊接施工的焊工,应根据所从事钢结构焊接工程的具体类型,按国家现行行业标准《建筑钢结构焊接技术规程》JGJ81等技术规程的要求对施焊焊工进行考试并取得相应证书1.3 施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等,应进行焊接工艺评定,并应根据评定报告确定焊接工艺。
注:钢结构工程中的焊接节点和焊接接头不可能进行现场实物取样检验,而探伤仅能确定焊缝的几何缺陷,无法确定接头的理化性能。
为保证工程焊接质量,必须在构件制作和结构安装施工焊接工艺规范。
本条规定了施工企业必须进行工艺评定的条件,施工单位应根据所承担钢结构的类型,按国家现行行业标准《建筑钢结构焊接技术规程》JGJ81等技术规程中的具体规定进行相应的工艺评定。
1.4 设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验,超声波探伤不能对缺陷作出判断时,应采用射线探伤,其内部缺陷分级及探伤方法应符合现行国家标准的规定。
焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y 形点相贯线焊缝,其内部缺陷分级及探伤方法应分别符合国家现行标准的规定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢结构焊接经典常识
钢结构指主要由钢制材料组成的结构,是主要的建筑结构类型之一。结构主要由型钢 和钢板等制成的钢梁、钢柱、钢桁架等构件组成,各构件或部件之间通常采用焊缝、螺栓或 铆钉连接。因其自重较轻,且施工简便,广泛应用于大型厂房、场馆、超高层等领域。
奥运场馆工程 钢结构在焊接过程中,有许多需要注意的事项,一旦疏忽,有可能铸成大错。 1、焊接施工不注意选择最佳电压 【现象】 焊接时无论是打底、填充、盖面,不管坡口尺寸大小,均选择同一电弧电压。这样有 可能达不到要求的熔深、熔宽,出现咬边、气孔、飞溅等缺陷。 【措施】 一般针对不同情况应该分别选择相应长弧或短弧能得到较好的焊接质量和工作效率。
1
例如打底焊接时为了能得到较好的熔深应该采用短弧操作,填充焊或盖面焊接时为了得到较 高的效率和熔宽可以适当加大电弧电压。
2、焊接不控制焊接电流 【现象】 焊接时,为了抢进度,对于中厚板对接焊缝采取不开坡口。强度指标下降,甚至达不 到标准要求,弯曲试验时出现裂纹,这样会使焊缝接头性能不能保证,对结构安全构成潜在 危害。 【措施】 焊接时要按工艺评定中的焊接电流控制,允许有 10~15%浮动。坡口的钝边尺寸不宜超 过 6mm。对接时,板厚超过 6mm 时,要开坡口进行焊接。 3、不注意焊接速度与焊接电流,焊条直径协调使用 【现象】 焊接时不注意控制焊接速度与焊接电流,焊条直径、焊接位置协调起来使用。如对全 熔透的角缝进行打底焊时,由于根部尺寸窄,如焊接速度过快,根部气体、夹渣没有足够的 时间排出,易使根部产生未熔透、夹渣、气孔等缺陷;盖面焊时,如焊接速度过快,也易产 生气孔;焊接速度过慢,则焊缝余高会过高,外形不整齐;焊接薄板或钝边尺寸小的焊缝时, 焊接速度太慢,易出现烧穿等情况。 【措施】 焊接速度对焊接质量和焊接生产效率有重大影响,选用时配合焊接电流、焊缝位置(打 底焊,填充焊,盖面焊)、焊缝的厚薄、坡口尺寸选取适当的焊接速度,在保证熔透,气体、 焊渣易排出,不烧穿,成形良好的前提下选用较大的焊接速度,以提高生产率效率。 4、施焊时不注意控制电弧长度 【现象】 施焊时不根据坡口形式、焊接层数、焊接形式、焊条型号等适当调整电弧长度。由于 焊接电弧长度使用不当,较难得到高质量的焊缝。 【措施】 为了保证焊缝质量,施焊时一般多采用短弧操作,但可以根据不同的情况选用合适的 弧长以获得最优的焊接质量,如 V 形坡口对接、角接的第一层应使用短些的电弧,以保证焊 透,且不发生咬边现象,第二层可以稍长,以填满焊缝。焊缝间隙小时宜用短弧,间隙大时 电弧可稍长,焊接速度加快。仰焊电弧应最短,以防止铁水下流;立焊、横焊时为了控制熔 池温度,也要用小电流、短弧焊接。另外,无论采取什么焊接,在运动过程中要注意始终保 持弧长基本不变,以此确保整条焊缝的熔宽和熔深一致。 5、焊接不注意控制焊接变形 【现象】
2
焊接时不注意从焊接顺序、人员布置、坡口形式、焊接规范选用及操作方法等方面控 制变形,从而导致焊接后变形大、矫正困难、增加费用,尤其是厚板及大型工件,矫正难度 大,用机械矫正易引起裂纹或层状撕裂。用火焰矫正成本高且操作不好易造成工件过热。对 精度要求高的工件,不采取有效控制变形措施,会导致工件安装尺寸达不到使用要求,甚至 造成返工或报废。
【措施】 采用合理的焊接顺序并选用合适的焊接规范和操作方法,还要采用反变形和刚性固定 措施。 6、多层焊不连续施焊,不注意控制层间温度 【现象】 厚板多层焊接时,不注意层间温度控制,如层间间隔时间过长,不重新预热就施焊容 易在层间产生冷裂纹;如过间隔时间过短,层间温度过高(超过 900℃),对焊缝及热影响 区的性能也会产生影响,会造成晶粒粗大,致使韧性及塑性下降,会对接头留下潜在隐患。 【措施】 厚板多层焊接时,应加强对层间温度的控制,在连续施焊过程中应检验焊接的母材温 度,使层间温度尽量能与预热温度保持一致,对层间的最高温度也要加以控制。焊接时间不 应过长,如遇有焊接中断的情况时应采取适当的后热、保温措施,再次施焊时,重新预热温 度应适当高于初始预热温度。 7、多层焊缝不清除焊渣及焊缝表面有缺陷就进行下层焊接 【现象】 厚板多层焊接时,每层ቤተ መጻሕፍቲ ባይዱ接完成后不清除焊渣及缺陷就直接进行下层焊接,易造成焊 缝产生夹渣、气孔、裂纹等缺陷,降低连接强度,同时会引起下层焊接时的飞溅。 【措施】 厚板多层焊接时,每层应连续施焊。每一层焊缝焊完以后应及时清除焊渣、焊缝表面 缺陷及飞溅物,发现有影响焊接质量的夹渣、气孔、裂纹等缺陷应彻底清除后再施焊。 8、要求熔透的接头对接或角对接组合焊缝焊角尺寸不够 【现象】 T 形接头、十字接头、角接接头等要求熔透的对接或角对接组合焊缝,其焊脚尺寸不够, 或设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼板缘连接焊缝的焊脚尺寸不够,会 使焊接的强度和刚度均达不到设计的要求。 【措施】 T 形接头、十字接头、角接接头等要求熔透的对接组合焊缝,应按照设计要求,必须有 足够的焊脚要求,一般焊脚尺寸不应小于 0.25t(t 为连接处较薄的板厚)。设计有疲劳验算 要求的吊车梁或类似的腹板与上翼缘连接焊缝的焊脚尺寸 0.5t, 且不应大于 10mm。焊接尺
3
寸的容许偏差为 0~4 mm。 9、焊接在接头间隙中塞焊条头或铁块 【现象】 由于焊接时难以将焊条头或铁块与被焊件熔为一体,会造成未熔合,未熔透等焊接缺
陷,降低连接强度。如用生锈的焊条头、铁块填充,难以保证与母材的材质一致;如用有油 污、杂质等的焊条头、铁块填充,会使焊缝产生气孔、夹渣、裂纹等缺陷。这些情况均会使 接头的焊缝质量大大降低,达不到设计和规范对焊缝的质量要求。
【措施】 (1)当工件组装间隙很大,但没有超过规定允许使用的范围,组装间隙超过薄板板厚 2 倍或大于 20mm 时,应用堆焊方法填平凹陷部位或减小组装间隙。严禁在接头间隙中采用 填塞焊条头或铁块补焊的方法。 (2)零件加工划线时,应注意留足切割余量及切割后的焊接收缩余量,控制好零件尺 寸,不要以增加间隙来保证外形尺寸。 10、采用不同厚度及宽度的板材对接时,不平缓过渡 【现象】 采用不同厚度及宽度的板材对接时,不注意板的厚度差是否在标准允许范围内。如不 在允许范围内且不做平缓过渡处理,焊缝在高出薄板厚度处易引起应力集中和产生未熔合等 焊接缺陷,影响焊接质量。 【措施】 当超过有关规定时应将焊缝焊成斜坡状,其坡度最大允许值应为 1:2.5;或厚度的一 面或两面在焊接前加工成斜坡,且坡度最大允许值为 1:2.5,当直接承受动载荷且需要进 行疲劳验算的结构斜坡坡度不应大于 1:4 。不同宽度的板材对接时,应根据工厂及工地条 件采用热切割,机械加工或砂轮打磨的方法使其平缓过渡,且其连接处最大允许坡度值为 1: 2.5。 11、对有交叉焊缝的构件不注意焊接顺序 【现象】 对有交叉焊缝的构件,不注意通过分析焊接应力释放和焊接应力对构件变形的影响而 合理安排焊接顺序,而是纵横随意施焊,结果会造成纵横缝互相约束,产生较大的温度收缩 应力,使板变形,板面凹凸不平,并有可能使焊缝出现裂纹。 【措施】 对有交叉焊缝的构件,应制定合理的焊接顺序。当有几种纵横交叉焊缝施焊时,应先 焊收缩变形较大的横缝,而后焊纵向焊缝,这样焊接横向焊缝时不会受到纵向焊缝的约束, 使横缝的收缩应力在无约束的情况下得到释放,可减少焊接变形,保证焊缝质量,或先焊接 对接焊缝后焊角焊缝。
4
12、型钢杆件搭接接头采用围焊时,在转角处连续施焊 【现象】 型钢杆件与连续板搭接接头采用围焊时,采用先焊杆件两侧焊缝,后焊端头焊缝,不 连续施焊。这样虽对减小焊接变形有利,但在杆件转角处易产生应力集中和焊接缺陷,影响 焊接接头质量。 【措施】 型钢杆件搭接接头采用围焊时,应在转角处一次连续施焊完成,不要焊到转角处又跑 到另一侧去焊接。 13、要求等强对接,吊车梁翼缘板与腹板两端不设引弧板和引出板 【现象】 在焊接对接焊缝,全熔透角焊缝,吊车梁翼缘板与腹板的焊缝时,在引弧和引出处不 加设引弧板和引出板,这样在焊接起止端时,由于电流电压不够稳定,起止点的温度也不够 稳定,容易导致出现起止端焊缝有未熔合,未熔透、裂纹、夹渣、气孔等缺陷,降低焊缝强 度,达不到设计要求。 【措施】 在焊接对接焊缝,全熔透角焊缝以及吊车梁翼板与腹板的焊缝时,应在焊缝两端设引 弧板和引出板,其作用是将两端易产生缺陷的部分引到工件外后,再将缺陷部分割掉来保证 焊缝的质量。 来源:摘自网络
