钢筋基本锚固长度
钢筋锚固长度表格
钢筋基本锚固、搭接长度
参照《06G112建筑结构设计常用数据》 1 基本锚固长度
非抗震设计受力钢筋的锚固长度（mm ） 表
1、 砼强度等级C15、钢筋种类HPB235的受拉钢筋的锚固长度为37d ，受压钢筋的锚固长度为26d ；
2、 HRB335、HRB400和RRB400级的环氧树脂涂层钢筋，其锚固长度应按表中数值乘以修正系数；
3、 当钢筋在砼施工过程中易受扰动（如滑模施工）时，其锚固长度应按表中数值乘以修正系数；
4、 带肋钢筋在锚固区的砼保护层厚度大于纲纪直径的3倍且配有箍筋时，其锚固长度可按表中数值乘以修正系数；
5、 当HRB335、HRB400R 和RB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固端头在内的锚固长度可取表中锚固长度的倍；
6、 在任何情况下，纵向受拉钢筋的锚固长度不应小于250mm 。
抗震设计受力钢筋的锚固长度（mm ）
注：同表注2-6。
2 基本搭接长度
非抗震设计受拉钢筋的搭接长度（mm ） 表
1、 当受拉钢筋的直径d ＞28mm 及受压钢筋的直径d ＞32mm 时，不宜采用绑扎
搭接接头；
2、两根直径不同钢筋的搭接长度，以较细钢筋的直径计算；
3、在任何情况下，纵向受拉钢筋的绑扎搭接长度不应小于300mm。
1、同表注1-2；
2、在任何情况下，纵向受压钢筋的绑扎搭接长度不应小于200mm。
抗震设计受拉钢筋的搭接长度（mm）
表。
钢筋锚固长度表格
钢筋基本锚固、搭接长度
参照《06G112建筑结构设计常用数据》 1 基本锚固长度
非抗震设计受力钢筋的锚固长度（mm ） 表
注：
砼强度等级C15、钢筋种类HPB235的受拉钢筋的锚固长度为37d ，受压钢筋的锚固长度为26d ；
HRB335、HRB400和RRB400级的环氧树脂涂层钢筋，其锚固长度应按表中数值乘以修正系数；
当钢筋在砼施工过程中易受扰动（如滑模施工）时，其锚固长度应按表中数值乘以修正系数；
带肋钢筋在锚固区的砼保护层厚度大于纲纪直径的3倍且配有箍筋时，其锚固长度可按表中数值乘以修正系数；
当HRB335、HRB400R 和RB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固端头在内的锚固长度可取表中锚固长度的倍；
在任何情况下，纵向受拉钢筋的锚固长度不应小于250mm 。
抗震设计受力钢筋的锚固长度（mm ） 表
注：同表注2-6。
2 基本搭接长度
非抗震设计受拉钢筋的搭接长度（mm ） 表
注：
当受拉钢筋的直径d＞28mm及受压钢筋的直径d＞32mm时，不宜采用绑扎搭接接头；两根直径不同钢筋的搭接长度，以较细钢筋的直径计算；
在任何情况下，纵向受拉钢筋的绑扎搭接长度不应小于300mm。
注：
同表注1-2；
在任何情况下，纵向受压钢筋的绑扎搭接长度不应小于200mm。
抗震设计受拉钢筋的搭接长度（mm）
表。
柱子钢筋锚固长度

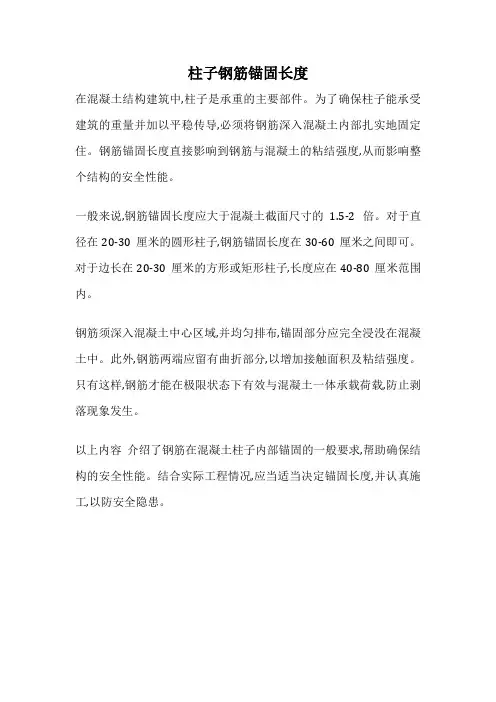

柱子钢筋锚固长度
在混凝土结构建筑中,柱子是承重的主要部件。
为了确保柱子能承受建筑的重量并加以平稳传导,必须将钢筋深入混凝土内部扎实地固定住。
钢筋锚固长度直接影响到钢筋与混凝土的粘结强度,从而影响整个结构的安全性能。
一般来说,钢筋锚固长度应大于混凝土截面尺寸的 1.5-2倍。
对于直径在20-30厘米的圆形柱子,钢筋锚固长度在30-60厘米之间即可。
对于边长在20-30厘米的方形或矩形柱子,长度应在40-80厘米范围内。
钢筋须深入混凝土中心区域,并均匀排布,锚固部分应完全浸没在混凝土中。
此外,钢筋两端应留有曲折部分,以增加接触面积及粘结强度。
只有这样,钢筋才能在极限状态下有效与混凝土一体承载荷载,防止剥落现象发生。
以上内容介绍了钢筋在混凝土柱子内部锚固的一般要求,帮助确保结构的安全性能。
结合实际工程情况,应当适当决定锚固长度,并认真施工,以防安全隐患。
基本锚固长度
基本锚固长度
钢筋基本锚固长度是指钢筋混凝土建筑物中采用钢筋作主体连接件锚固的长度。
钢筋
基本锚固长度的大小一般是按照有关的规范和规定来确定的。
根据国家有关的规范和规定，钢筋基本锚固长度的大小一般来说，普通毛钢筋的基本锚固长度应该大于或等于50mm，受力毛钢筋的基本锚固长度应该大于或等于100mm。
这里的锚固长度指的是锚固部分从钢筋
混凝土外侧计算起，到达钢筋混凝土内侧的长度。
从工程上来说，钢筋基本锚固长度要满足整体结构安全和稳定性的要求，钢筋基本锚
固长度大小不但要符合有关规范和规定，同时还要根据工程实际情况进行合理的确定和设计。
一般来说，拉拔应力较大的横向钢筋，基本锚固的长度可以有偏大的设计，而横向拉
拔应力较小的纵向钢筋，其基本锚固长度可以适当地减小。
钢筋的锚固长度
钢筋的锚固长度
钢筋锚固长度是指在钢筋混凝土结构中，固定在墙、柱等基础上的钢筋要穿过混凝土层，从而使钢筋可以在基础与耐力柱之间形成一个连接，即钢筋锚固长度，也称为锚固总
长度。
通常情况下，为保证混凝土充分在钢筋表面抗拉纵向锚固，所以，在锚固这一部分中，钢筋锚固长度也是非常重要的一个指标，它会影响钢筋螺栓与明框的连接性能。
穿越混凝土层的钢筋，根据混凝土的不同厚度，钢筋的锚固长度也会有不同的要求，
一般情况下，这个钢筋的锚固长度，要求每一股普通钢筋，至少要有三拱半或者更多，要
求其最小值以大于等于三拱半。
在E丝结构中，钢筋的锚固长度也要求大于三拱半，而锚
固的最小长度取决于该钢筋的直径、钢筋的花纹深度，以及混凝土的厚度等。
钢筋的花纹深度对锚固长度的影响主要有三点。
第一，较高的花纹深度会增强混凝土
的承载力，这样混凝土能够更好地抗拉钢筋；第二，花纹深度较高的钢筋，会增加钢筋锚
固时，混凝土对钢筋的抗拉包裹长度，从而提高钢筋锚固牢固性；第三，另一方面，相较
于较小深度的钢筋，花纹较深的钢筋，可以在较低的锚固长度上获得更高的必要锚固强度，这样可以减少混凝土内部的应力集中，从而使结构理论上能够获得更好的耐久性能。
总的来说，钢筋的锚固长度是混凝土结构的重要指标，一定要按照规范的要求进行施工，当钢筋的锚固长度不足的时候，可以使用胶水来补偿获得某些加固效果，但仍会影响
到结构的使用寿命，所以在施工之前，一定要确定好合理的钢筋锚固长度，以确保结构稳
定可靠。

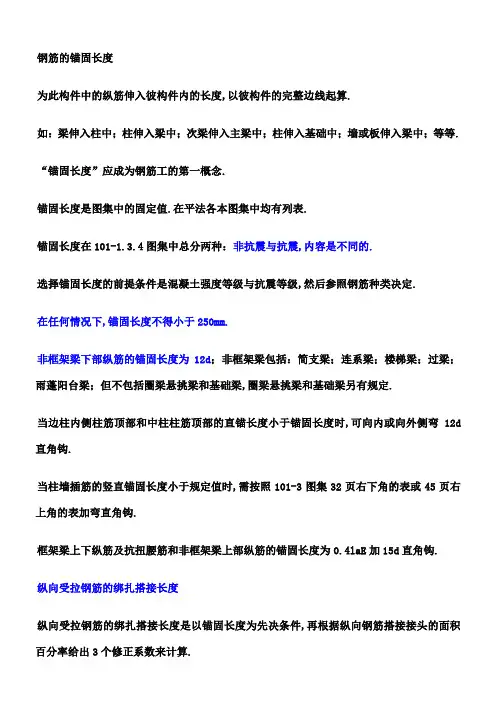

钢筋的锚固长度
钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度,以彼构件的完整边线起算.如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等. “锚固长度”应成为钢筋工的第一概念.锚固长度是图集中的固定值.在平法各本图集中均有列表.锚固长度在101-1.3.4图集中总分两种：非抗震与抗震,内容是不同的.选择锚固长度的前提条件是混凝土强度等级与抗震等级,然后参照钢筋种类决定.在任何情况下,锚固长度不得小于250mm.非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁,圈梁悬挑梁和基础梁另有规定.当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时,可向内或向外侧弯12d 直角钩.当柱墙插筋的竖直锚固长度小于规定值时,需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩.框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩.纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件,再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算.在任何情况下搭接长度不得小于300mm.搭接长度与搭接位置是两个概念,不可混为一谈,各类构件各有具体要求.受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别.保护层厚度在图纸的结构说明页中均有详细规定.一般情况下,无垫层基础是70mm；有垫层基础是35mm,柱是30mm,梁是25mm,板是20mm,薄板是15mm,图纸中均有具体规定.保护层问题：通常,钢筋工在绑扎大梁时,在梁下部纵筋之下,必须要垫好保护层,合理的保护层材料是混凝土垫块或塑料卡,用大块石子垫也是常有的事,上级允许时,可用25mm的钢筋头垂直垫在主筋下,最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面.圈梁的保护层,一般应由混凝土工随打随垫,因为木工在支模时在圈梁钢筋上行走,事先垫了保护层更加容易跺倒箍筋.板的保护层是最不容易保证的,如果按照合理的混凝土施工规程,钢筋工应当事先把板的钢筋保护层用混凝土垫块或塑料卡垫好,但是,各个工地不一定都是规范的,好多工地,混凝土工以及其它各个工种的人员都在已经绑扎好的钢筋上踩踏,这时,钢筋工完全有理由不给垫保护层,因为保护层垫起之后,更容易使绑扎好的钢筋网被踩得乱七八糟,不好修正,这时应由混凝土工随打随垫才对.架立筋以前的架立筋与现在的架立筋,其意义已经发生了根本的改变.以前的架立筋是指梁的上部纵筋,现在的架立筋是指梁的上部中间连接负弯矩筋的连接筋,在复合箍筋的内上角处,其非抗震搭接长度为150mm.主筋主筋以前是指梁的下部纵筋,板的下部纵筋,柱的立筋,楼梯板的下部纵筋,主筋的名称已经过时,内容已经变得含糊不清,今已减少了这样的称呼.弯起筋自从推广平法以来,弯起筋已经很少采用,但在个别的设计中依然可见,其要点是弯起角度,斜长的计算和减延伸率.腰筋腰筋包括两种,构造腰筋和抗扭腰筋,不同点是作用不一样,构造腰筋用G打头,抗扭腰筋用N打头,构造腰筋的锚固长度为15d,抗扭腰筋的锚固长度与下部纵筋相同.腰筋位置的计算,是以该梁所含板的下皮到梁的下部第一排纵筋之间均分间距,而不是按梁的上下纵筋之间来分或按梁高来分.负弯矩筋一般框架梁端部负弯矩筋的锚固长度为：0.4laE加15d直角钩.负弯矩筋位于第一排的取1/3净跨度ln,位于第二排的取1/4净跨度ln,但是其值要取左右两个跨度值之大的应用,这是理解负弯矩筋的关键点.梁下部纵筋框架梁下部纵筋,即以前所指的主筋,是钢筋作用的重点,其锚固长度是0.4laE 加15d直角钩,非框架梁的下部纵筋的锚固长度是12d,满足12d可不做弯钩.下一篇：从另一视角浅析“平法”2箍筋箍筋计算应以内皮尺寸为准,这样不易出错.箍筋的弯钩角度和弯钩长度分抗震与非抗震,框架与非框架.非抗震又非框架的梁柱箍筋,可以执行以前的现定,钩长按直径6；8；10分别取50mm；60mm；70mm,可不做135度角,即可以做成90度弯钩.这一说法有待探讨.框架和抗震用的梁柱箍筋必须执行平法,必须做成135度的弯钩.框架和抗震用的梁柱箍筋,其钩长为10d与75mm中之大值.即如箍筋直径为6mm,钩长为75mm,直径为8mm钩长为80mm,直径为10m...查看详情箍筋箍筋计算应以内皮尺寸为准,这样不易出错.箍筋的弯钩角度和弯钩长度分抗震与非抗震,框架与非框架.非抗震又非框架的梁柱箍筋,可以执行以前的现定,钩长按直径6；8；10分别取50mm；60mm；70mm,可不做135度角,即可以做成90度弯钩.这一说法有待探讨.框架和抗震用的梁柱箍筋必须执行平法,必须做成135度的弯钩.框架和抗震用的梁柱箍筋,其钩长为10d与75mm中之大值.即如箍筋直径为6mm,钩长为75mm,直径为8mm钩长为80mm,直径为10mm,钩长为100mm,依此类推.箍筋按内皮尺寸下料时应加延伸率,加3d较准.复合箍筋复合箍筋分重叠复合与大小复合,现在要求大箍套小箍,不提倡重叠复合,但是,重叠复合也有其应用的场合与好处.按内皮尺寸,首先减去下角主筋的两个半径,再除以主筋之间的空数之后再乘以所要箍住主筋的空数,最后再加上主筋的两个半径.注意空数的空是多音字,在此所用的是4声是空格的空,不是1声空间的空,是段的意思.箍筋加密在框架及有抗震要求的梁柱中,凡在受拉纵筋绑扎搭接范围内的箍筋应加密.在框架柱中,在底层的基础顶面及嵌固部位之上的柱净高度的下1/3内须加密,在除底层下部外,底层上部和以上各层的柱净高度的1/6内及不小于500mm的范围内的箍筋要加密. 框架柱箍筋在穿越各梁板中均要加密.在梁中,箍筋加密区位于受剪力最大处,在梁端支座里皮50mm处起往梁中间方向算.在框架梁中,分抗震强度等级一级和二至四级来决定箍筋加密区的范围,分2倍梁高和1.5倍梁高两个数值,最小不得小于500mm.在主次梁交处的主梁上,有附加箍筋也需加密,单侧加密区的计算从距次梁边的50mm处算起,一个次梁宽度加上一个主次梁底皮的高差.其加密值为箍筋直径的8d,且不大于100mm. 吊筋吊筋的全高度应设置到主梁的最下层纵筋处或者二排纵筋处.吊筋的上平直部分的长度为其直径的20d.吊筋的下平直部分的长度为次梁宽加两个50mm.吊筋的斜长按梁高,当梁高小于800时为45度角,当梁高等于或大于800时为60度角.45度角时,用其直角边乘以根号2,即乘以1.414系数,当为60度角时,用其直角长边乘以1.155系数钢筋的锚固是指钢筋被包裹在混凝土中,目的是使两者能共同工作以承担各种应力.在工程中常用“钢筋的锚固长度”一词,钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度,包括直线及弯折部分.长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度,包括直线及弯折部分.根据混凝土结构设计规范GB50010-2002的规定：在混凝土中受拉钢筋的锚固长度L=a×f1/f2×d.式中:f1为钢筋的抗拉设计强度；f2为混凝土的抗拉设计强度；a为钢筋外形系数,光面钢筋取0.16,带肋钢筋取0.14；d为钢筋的公称直径.另外,当钢筋为HRB335级和HRB400级其直径大于25mm时,锚固长度应再乘1.1的修正系数.在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；；四级时系数为1.0.混凝土中受压钢筋的锚固长度为受拉钢筋锚固长度的0.7倍.以上是钢筋锚固长度的计算方法,在施工图中的设计说明部分,一般都有对钢筋锚固长度的要求,可以根据图中的要求进行检查.钢筋锚固长度规范在混凝土结构基本理论中,受混凝土的极限应变值的限制,强度过高的钢筋发挥不出其全部作用这正是混凝土设计规范和施工规范不设Ⅳ级钢筋的理论依据.所以,即便是Ⅳ级钢筋,其强度设计值也只能取到360N/mm2与Ⅲ级钢筋相同,且当用于轴心受拉和小偏心受拉构件时只能按300N/mm2取用.因此,高于Ⅲ级的钢筋的锚固长度取值按Ⅲ级钢筋即可.还有,Ⅳ级钢筋的塑性性能和可焊性比新Ⅲ级钢筋差,用在普通混凝土结构中并不合适,也不经济.顶层KZ因其所处位置不同,分为角柱、边柱和中柱,也因此各种柱纵筋的顶层锚固各不相同.参看03G101－1第37、38页一、角柱角柱顶层纵筋长度：一、内筋a、内侧钢筋锚固长度为：弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层二、外筋b、外侧钢筋锚固长度为外侧钢筋锚固长度＝Max{1.5Lae,梁高－保护层＋柱宽－保护}地柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d保证65%伸入梁内柱顶部第二层：≧梁高－保护层＋柱宽－保护层注意：在GGJV8.1中,内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae,梁高－保护层＋柱宽－保护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么边柱顶层钢筋锚固值是如何考虑的呢边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae注意：在GGJV8.1中,内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae,梁高－保护层＋柱宽－保护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么中柱顶层钢筋锚固值是如何考虑的呢中柱顶层纵筋的锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层。
钢筋锚固长度表格
钢筋锚固长度表格
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
2
钢筋基本锚固、搭接长度
参照《06G112建筑结构设计常用数据》 1 基本锚固长度
1.1 非抗震设计受力钢筋的锚固长度（mm ）
1、 砼强度等级C15、钢筋种类HPB235的受拉钢筋的锚固长度为37d ，受压钢筋的锚
固长度为26d ；
2、 HRB335、HRB400和RRB400级的环氧树脂涂层钢筋，其锚固长度应按表中数值乘
以修正系数1.25；
3、 当钢筋在砼施工过程中易受扰动（如滑模施工）时，其锚固长度应按表中数值乘以
修正系数1.1；
4、 带肋钢筋在锚固区的砼保护层厚度大于纲纪直径的3倍且配有箍筋时，其锚固长度
可按表中数值乘以修正系数0.8；
5、 当HRB335、HRB400R 和RB400级纵向受拉钢筋末端采用机械锚固措施时，包括附
加锚固端头在内的锚固长度可取表中锚固长度的0.7倍； 6、 在任何情况下，纵向受拉钢筋的锚固长度不应小于250mm 。
1.2 抗震设计受力钢筋的锚固长度（mm ）
注：同表1.1注2-6。
2 基本搭接长度
2.1 非抗震设计受拉钢筋的搭接长度（mm ）
1、当受拉钢筋的直径d＞28mm及受压钢筋的直径d＞32mm时，不宜采用绑扎搭接
接头；
2、两根直径不同钢筋的搭接长度，以较细钢筋的直径计算；
3、在任何情况下，纵向受拉钢筋的绑扎搭接长度不应小于300mm。
1、同表2.1注1-2；
2、在任何情况下，纵向受压钢筋的绑扎搭接长度不应小于200mm。
2.3 抗震设计受拉钢筋的搭接长度（mm）
3。
梁底钢筋锚固长度
梁底钢筋锚固长度
梁底钢筋锚固是桥梁、建筑物的支撑结构的一种重要的技术，其重要性和必要性不言而喻，有效的梁底钢筋锚固能够有效确保梁的稳固性和安全性，已成为桥梁工程的必要技术。
钢筋锚固的长度是决定其性能的重要指标，但是长度不容易确定，如果长度不够，就会造成强度不足，导致梁稳定性不足，造成桥梁安全隐患；而如果钢筋锚固长度过长，则会增加施工成本，浪费施工材料。
在钢筋锚固长度的计算中，应根据梁的局部受力形式、材料性质、结构形式等因素确定锚固长度。
其中，正常情况下梁底钢筋锚固的基本长度可以按国家相关规范计算，一般裸钢筋锚固的基本长度不得小于400mm，建议长度不小于450mm，如果有特殊要求，长度可以再适当增大。
此外，梁底钢筋锚固的长度还可以根据梁的荷载状态以及梁设计方案进行相应调整，如果梁处于较高抗震力状态，则钢筋锚固的长度应增大，以达到足够的强度和刚度；如果梁处于较低抗震力状态，则应减小锚固长度，以降低施工成本。
在施工过程中，梁底钢筋锚固的长度要根据实际情况进行计算，如果梁底处有凹坑、裂缝等缺陷，那么钢筋锚固的长度应比正常情况适当增大，以保证结构的稳定性和安全性。
总之，梁底钢筋锚固长度是决定梁强度和稳定性的重要因素，在施工中应充分考虑梁的局部受力形式、材料性质、结构形式等因素，合理选择钢筋锚固的长度，充分保证梁的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
受拉钢筋基本锚固长度l ab
钢筋种类C20 C25 C30 C35 C40 C45 C50 C55 ≥C60 HPB235 31d27d24d22d20d19d18d17d17d HPB300 39d34d30d28d25d24d23d22d21d HRB335 38d33d29d 27d25d23d22d21d21d HRB400 —40d35d32d29d28d27d26d25d HRB500 —48d43d39d36d34d32d31d30d 注：根据《混凝土结构设计规范》（GB50010—2010）8.3.1条计算。
适用于非抗震结构和抗震结构的非抗震构件。
受拉钢筋基本抗震锚固长度l abE
钢筋种类抗震等级C20 C25 C30 C35 C40 C45 C50 C55 ≥C60
一、二级36d31d28d25d23d22d21d20d20d HPB235
三级33d28d29d26d24d23d22d21d21d HPB300 一、二级45d39d35d32d29d28d26d25d24d
三级41d36d32d29d26d25d24d23d22d HRB335
一、二级44d38d33d 31d29d26d25d24d24d
三级40d35d31d28d26d24d23d22d22d HRB400
一、二级—46d40d37d33d32d31d30d29d
三级—42d37d34d30d29d28d27d26d HRB500
一、二级—55d49d45d41d39d37d36d35d
三级—50d45d41d38d36d34d33d32d 注：根据《混凝土结构设计规范》（GB50010—2010）11.1.7条计算。
适用于抗震结构的抗震构件。
受拉钢筋锚固长度l a
钢筋直径钢筋种类
C20 C25 C30 C35 C40 C45 C50 C55 ≥C60
≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25
HPB235
保护层＜3d31d34d27d30d24d26d22d24d20d22d19d21d18d20d17d19d17d19d 保护层＝3d25d27d22d24d19d21d18d19d16d18d15d17d14d16d14d15d14d15d
保护层≥5d22d24d19d21d17d18d15d17d14d15d13d15d13d14d12d13d12d13d
HPB300 保护层＜3d39d43d34d37d30d33d28d31d25d28d24d26d23d25d22d24d21d23d 保护层＝3d31d34d27d30d24d26d22d25d20d22d19d21d18d20d18d19d17d18d 保护层≥5d27d30d24d26d21d23d20d22d18d20d17d18d16d18d15d17d15d16d
HRB33
5 保护层＜3d38d42d33d36d29d 32d 27d30d25d28d23d25d22d24d21d23d21d23d 保护层＝3d30d34d26d29d23d 26d 22d24d20d22d18d20d18d19d17d18d17d18d 保护层≥5d27d29d23d25d20d 22d 19d21d18d20d16d18d15d17d15d16d15d16d
HRB40
0 保护层＜3d——40d44d35d39d32d35d29d32d28d31d27d30d26d29d25d28d 保护层＝3d——32d35d28d23d26d28d23d26d22d25d22d24d21d23d20d22d 保护层≥5d——28d31d25d27d22d25d21d22d20d22d19d21d18d20d18d20d
HRB50
0 保护层＜3d——48d53d43d47d39d43d36d40d34d37d32d35d31d34d30d33d 保护层＝3d——38d42d34d38d31d34d29d32d27d30d26d28d25d27d24d26d 保护层≥5d——34d37d30d33d27d30d25d28d24d26d22d25d22d24d21d23d
注：1.根据《混凝土结构设计规范》（GB50010—2010）8.3.2条计算。
适用于非抗震结构和抗震结构的非抗震构件。
2.保护层厚度大于3d或5d的一般适用于楼层梁在柱内锚固、墙板接头板在墙内锚固、梁垂直于剪力墙锚固、次梁在主梁内的锚固及其他保护层较大部位施工。
抗震等级为一、二级时受拉钢筋锚固长度l aE
钢筋直径钢筋种类
C20 C25 C30 C35 C40 C45 C50 C55 ≥C60
≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25 ≤25 ＞25
HPB235 保护层＜3d36d40d31d34d28d31d25d28d23d25d22d24d21d23d20d22d20d22d 保护层＝3d29d32d25d27d22d25d20d22d18d20d18d19d17d18d16d18d16d18d 保护层≥5d25d28d22d24d20d22d18d20d16d18d15d17d15d16d14d15d14d15d
HPB300 保护层＜3d45d47d39d43d35d39d32d35d29d32d28d31d26d29d25d28d24d26d 保护层＝3d36d38d31d34d28d31d26d28d23d26d22d25d21d23d20d22d19d21d 保护层≥5d32d33d27d30d25d27d22d25d20d22d20d22d18d20d18d20d17d18d
HRB33
5 保护层＜3d44d48d38d42d33d 36d 31d34d29d32d26d29d25d28d24d26d24d26d 保护层＝3d35d38d30d34d26d 29d 25d27d23d26d21d23d20d22d19d21d19d21d 保护层≥5d31d34d27d29d23d 25d 22d24d20d22d18d20d18d20d17d18d17d18d
HRB40
0 保护层＜3d——46d51d40d44d37d41d33d36d32d35d31d34d30d33d29d32d 保护层＝3d——37d41d32d35d30d33d26d29d26d28d25d27d24d26d23d26d 保护层≥5d——32d36d28d31d26d29d23d25d22d25d22d24d21d23d20d22d
HRB50
0 保护层＜3d——55d61d50d55d45d50d41d45d39d43d37d41d36d40d36d40d 保护层＝3d——44d49d40d44d36d40d33d36d31d34d30d33d29d32d29d32d 保护层≥5d——39d43d35d39d32d35d29d32d27d30d26d29d25d28d25d28d
注：1.根据《混凝土结构设计规范》（GB50010—2010）8.3.2条计算。
适用于非抗震结构和抗震结构的非抗震构件。
2.保护层厚度大于3d或5d的一般适用于楼层梁在柱内锚固、墙板接头板在墙内锚固、梁垂直于剪力墙锚固、次梁在主梁内的锚固及其他保护层较大部位施工。
