常用电气材料的类型及应用
常用电气材料(一)
常用电气材料(一)
电气材料是电气工程中不可或缺的基础材料，应用范围广泛，可以用
于发电、输电、配电以及各种电器设备中。
常用的电气材料主要包括
导体、绝缘体、半导体和磁性材料等。
一、导体：导体是一种电流可以通过的材料。
常用的导体主要包括铜、铝以及铜铝合金等。
因为铜的导电性能较好，电气工程中普遍应用铜
导线，但成本较高，近年来，铝导线的应用越来越广泛。
二、绝缘体：绝缘体是一种电流难以通过的材料。
在电气工程中，绝
缘体主要用于保护导体，防止电流漏电、短路等危险。
常用的绝缘材
料包括橡胶、PVC、XLPE等，它们的绝缘特性、耐热性、耐腐蚀性等指标各不相同，应选用符合所需要求的材料。
三、半导体：半导体是介于导体和绝缘体之间的一种材料，具有局限
性的导电性能，是电气工程中电子器件的基础材料。
常用的半导体材
料有硅、锗等，它们的导电性能可以通过控制材料成分和掺杂离子类
型实现不同的功能和性能。
四、磁性材料：磁性材料是体现电磁学的一类材料，可以根据系统需
求进行磁场的应用。
常用的磁性材料包括铁氧体、钴铁、铁镍合金等，是电感器、电动机等电器设备的基础材料。
综上所述，电气材料是电气工程中的基础材料，应用范围广泛。
选择
不同的材料应根据系统需求进行评估，从而确保电器设备的稳定运行。
二级建造师考点-2H311013 电气材料的类型及应用
二级建造师考试分为基础科目与专业实务，掌握二级建造师考试考点、，对于知识点的融会贯通至关重要。
学尔森二级建造师考试频道特地整理二级建造师考试考点，本文为二级建造师考点:2H311013 电气材料的类型及应用，希望能助各位二级建造师考生一臂之力!2H311013 电气材料的类型及应用一、电线电缆(一)仪表电缆(1)仪表用电缆：如YVV、YVVP等，适用于仪表、仪器及其他电气设备中的信号传输及控制线路。
(2)阻燃型仪表电缆：如ZRC-YVVP、ZRC-YYJVP、ZRC-YEVP等，阻燃仪表电缆具有防干扰性能高，电气性能稳定，能可靠地传送交流300V及以下的数字信号和模拟信号，兼有阻燃等特点，所以此类电缆广泛应用于电站、矿山和石油化工等部门的检测和控制用计算机系统或自动化控制装置上。
常固定敷设于室内、隧道内、管道中或户外托架，敷设时环境温度不低于0℃，弯曲半径不小于电缆外径的10倍的阻燃场所。
(3)仪表用控制电缆：如KJYVP、KJYVPR、KJYVP2等，适用于交流额定电压450/750V及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝屏蔽，抗干扰性能优越，常用于计算机测控装置。
(二)电气装备电线、电缆1.裸导线(1)圆单线：如TY、LY4、TR、LR。
(2)铝绞线及钢芯铝绞线：如LJ、LGJ、LGJF等，主要用于架空电力线路。
(3)铝合金绞线及钢芯铝合金绞线：如LHAJ、LHAGJ、LHBJ。
2.绝缘导线(1)固定敷设绝缘线。
橡胶绝缘导线：如BXW、BLXW等，聚氯乙烯绝缘线：如BV、BLV、BVR、BVV、BLVV、BVVB等。
(2)绝缘软电线。
聚氯乙烯绝缘软电线：如RV、RVB、RVV、RVVB等。
例如，一般家庭和办公室照明通常采用BV型或BX型聚氯乙烯绝缘铜芯线作为电源连接线;机电安装工程现场中电焊机至焊钳的连线多采用RV型聚氯乙烯绝缘平行铜芯软线，因为电焊位置不固定，多移动。

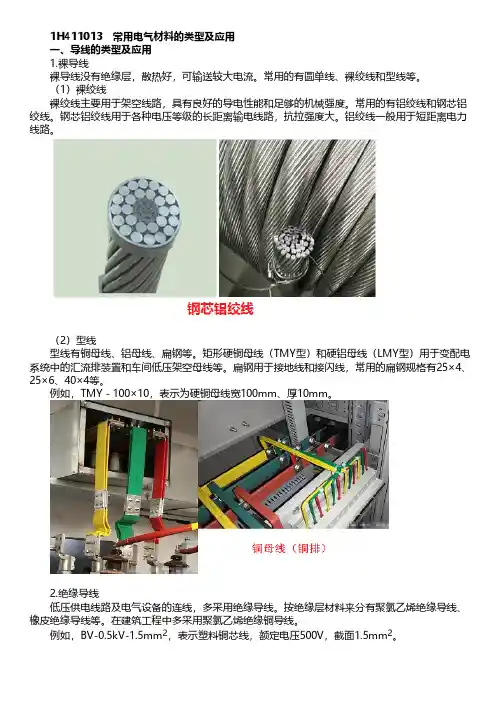

2022年一级建造师-机电工程-第02讲 常用电气材料的类型及应用
1H411013 常用电气材料的类型及应用 一、导线的类型及应用 1.裸导线 裸导线没有绝缘层，散热好，可输送较大电流。
常用的有圆单线、裸绞线和型线等。
（1）裸绞线 裸绞线主要用于架空线路，具有良好的导电性能和足够的机械强度。
常用的有铝绞线和钢芯铝绞线。
钢芯铝绞线用于各种电压等级的长距离输电线路，抗拉强度大。
铝绞线一般用于短距离电力线路。
（2）型线 型线有铜母线、铝母线、扁钢等。
矩形硬铜母线（TMY型）和硬铝母线（LMY型）用于变配电系统中的汇流排装置和车间低压架空母线等。
扁钢用于接地线和接闪线，常用的扁钢规格有25×4、25×6、40×4等。
例如，TMY－100×10，表示为硬铜母线宽100mm、厚10mm。
2.绝缘导线 低压供电线路及电气设备的连线，多采用绝缘导线。
按绝缘层材料来分有聚氯乙烯绝缘导线、橡皮绝缘导线等。
在建筑工程中多采用聚氯乙烯绝缘铜导线。
例如，BV-0.5kV-1.5mm2，表示塑料铜芯线，额定电压500V，截面1.5mm2。
例如，BVV-0.5kV-2×1.5mm2，表示塑料护套铜芯线，额定电压500V，2芯，截面1.5mm2。
二、电缆的类型及应用 电缆按用途分有电力电缆、通信电缆、控制电缆和信号电缆等；按绝缘材料分有纸绝缘电缆、橡胶绝缘电缆、塑料绝缘电缆等；电缆还分为阻燃电缆和耐火电缆。
电缆的结构主要有三个部分，即线芯、绝缘层和保护层，保护层又分为内保护层和外保护层。
电气工程中应用最广泛的是电力电缆。
1.电力电缆 （1）阻燃电缆 根据电缆阻燃材料的不同，阻燃电缆分为含卤阻燃电缆及无卤低烟阻燃电缆。
无卤低烟电缆燃烧时产生的烟尘较少，且不会发出有毒烟雾，燃烧时的腐蚀性较低，因此对环境产生危害很小。
阻燃电缆分A、B、C三个类别，A类最高。
无卤低烟的聚烯烃材料主要采用氢氧化物作为阻燃剂，容易吸收空气中的水分（潮解）。
电气工程常用材料及其应用
2、橡皮绝缘导线
3、塑料绝缘导线
二、电缆
电缆是一种多芯导线，电缆的基本结构是 由缆芯、绝缘层、保护层三部分组成。
根据材质有：铜芯、铝芯
根据用途有：电力电缆、控制电缆、通信 电缆等。
根据绝缘分：油浸纸绝缘、塑料绝缘 根据线芯分：单芯、双芯、多芯
1、电力电缆
预制分支电缆
日复一日的努力只为成就美好的明天 。07:49:4907:49:4907:49Sunday, December 27, 2020
安全放在第一位，防微杜渐。20.12.2720.12.2707:49:4907:49:49December 27, 2020
加强自身建设，增强个人的休养。2020年12月27日 上午7时 49分20.12.2720.12.27
同轴电缆SYV-75-5
SYV代表视频线,75代表阻抗为75欧姆,-5代表 线材的粗细
SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝 缘 V:聚氯乙烯护套 A：64编 B：96编 C：128 编 75：75欧姆 5：线径为5MM 1：代表单芯
三、硬母线 由金属管或金属型材组成并用支柱绝缘子支撑的母
2.橡皮：由橡胶硫化处理而制成的，分硬质 橡皮和软质橡皮。
二、电瓷
电瓷是应用于电力系统中主要起支持和绝缘作用 的部件，有时兼做其它电气部件的容器。因此， 对其机械性能、电气性能、耐环境性能（冷热、 抗污秽、老化等）有较高的要求。
广义而言，电瓷涵盖了各种电工用陶瓷制品，包 括绝缘用陶瓷、半导体陶瓷等等。本规划所述电 瓷仅指以铝矾土、高岭土、长石等天然矿物为主 要原料经高温烧制而 成的一类应用于电力工业系 统的瓷绝缘子，包括各种线路绝缘子和电站电器 用绝缘子，以及其它带电体隔离或支持用的绝缘 部件。
电工电料_精品文档
电工电料一、概述电工电料是指在电力工程、电子工程和通信工程中使用的一类电气材料和设备。
它们在现代社会中的应用非常广泛，涉及到各个行业和领域。
电工电料的质量和选择对于电气设备的性能和安全至关重要。
本文将介绍电工电料的常见分类、特点以及应用领域。
二、常见分类1. 电线电缆电线电缆是电工电料的重要组成部分，广泛应用于建筑、工业、交通、通信等领域。
按用途和结构可分为低压电线、高压电缆、通信电缆、控制电缆等。
不同类型的电线电缆具有不同的导电性能、防火性能和耐久性。
2. 开关和插座开关和插座是电工电料中经常使用的电器设备。
它们用于控制电流的传导和连接电器设备。
根据用途和外观，可以分为墙壁开关、插座、触摸开关、开关插座一体化等。
3. 电器元件电器元件是电工电料中的重要部分，包括电阻器、电容器、电感器、二极管、晶体管等。
它们根据电流、电压、频率等参数的不同而具有不同的特点和应用范围。
4. 断路器和保护器断路器和保护器是电气系统必备的安全设备，用于在电路故障或过载时切断电流，保护设备和人身安全。
常见的断路器和保护器有空气断路器、漏电保护器、过载保护器等。
5. 电动机电动机是将电能转换为机械能的装置，广泛应用于各种机械设备和工业生产中。
电动机可以分为交流电动机和直流电动机，并根据不同的工作原理和结构进一步细分。
6. 照明设备照明设备是电工电料中不可或缺的部分，用于提供光线和照明。
它们包括灯泡、日光灯、LED 灯、投影仪等。
随着 LED 技术的发展，节能型照明设备越来越受到关注。
三、特点和要求电工电料具有以下特点和要求：1. 耐高温、耐低温。
在一些特殊环境下，电工电料需要具备耐高温和耐低温的特性，确保其正常工作。
2. 耐磨损、耐腐蚀。
电工电料通常需要长时间使用，所以需要具备良好的耐磨损和耐腐蚀性能，延长其使用寿命。
3. 良好的绝缘性能。
绝缘是保证电工电料安全可靠的关键因素，具备良好的绝缘性能可以有效降低电气事故的概率。
电气材料清单
电气材料清单
电气材料是指在电气工程中使用的各种材料，包括导线、电缆、绝缘材料、开关、插座等。
在电气工程中，选择合适的电气材料对于工程的安全性、可靠性和性能有着至关重要的作用。
因此，对于电气材料的选择和清单的编制需要十分慎重和严谨。
首先，导线是电气工程中必不可少的材料之一。
在选择导线时，需要考虑导线
的导电性能、耐热性能、耐腐蚀性能等因素。
常见的导线材料有铜导线、铝导线等，根据具体的工程要求来选择合适的导线材料。
其次，电缆也是电气工程中常用的材料之一。
电缆在电气系统中起着输电、配
电和信号传输的作用。
在选择电缆时，需要考虑电缆的电压等级、截面积、绝缘材料等因素。
常见的电缆类型有电力电缆、控制电缆、通信电缆等，根据具体的工程需求选择合适的电缆类型。
另外，绝缘材料也是电气工程中不可或缺的材料之一。
绝缘材料主要用于保护
导线和电缆，防止漏电和短路等安全事故的发生。
常见的绝缘材料有PVC、XLPE 等，选择绝缘材料时需要考虑其耐压、耐热、耐候性等性能。
此外，开关和插座也是电气工程中必需的材料。
开关和插座用于控制电气设备
的通断和供电，对于工程的安全性和可靠性有着重要的影响。
在选择开关和插座时，需要考虑其额定电流、额定电压、防护等级等参数，以确保其能够满足工程的需求。
综上所述，电气材料清单的编制需要全面考虑工程的实际需求，选择合适的导线、电缆、绝缘材料、开关和插座等材料。
只有在材料选择合理、清单编制严谨的情况下，才能保证电气工程的安全性、可靠性和性能。
希望本文所述内容能够对电气工程的相关人员有所帮助，谢谢阅读。
2022年一建机电十页纸PDF
一级建造师《机电工程》10页纸二、管道压力试验的规定及实施要点（一）管道压力试验的一般规定：试验过程发现泄漏时，不得带压处理。
（2019案例）（二）现场条件不允许进行液压和气压试验时，经过设计和建设单位同意，可同时采用下列方法代替现场压力试验：（1）所有环向、纵向对接焊缝和螺旋缝焊缝应进行100%射线检测和100%超声检测。
（2）除环向、纵向对接焊缝和螺旋缝焊缝以外的所有焊缝应进行100%渗透检测或100%磁粉检测。
（3）由设计单位进行管道系统的柔性分析。
（4）管道系统采用敏感气体或浸入液体的方法进行泄漏试验。
1H413034管道吹洗技术要求★一、工业管道吹洗的规定及实施要点管道吹扫与清洗方法应根据对管道的使用要求、工作介质、系统回路、现场条件及管道内表面的脏污程度确定。
吹洗方法的选用应符合施工规范的规定。
水冲洗实施要点（2019多选）：（1）冲洗不锈钢管，水中氯离子含量不得超过25PPm。
（2）流速不得低于1.5m/s，冲洗压力不得超过管道的设计压力。
（3）排放管的截面积≥被冲洗管截面积的60%，排水时不得形成负压。
（4）设计无规定时，以排出口的水色和透明度与入口水目测一致为合格。
1H413052汽轮发电机安装技术★☆一、发电机设备的安装技术要求发电机设备的安装程序是：定子就位→定子及转子水压试验→发电机穿转子→氢冷器安装→端盖、轴承、密封瓦调整安装→励磁机安装→对轮复找中心并连接→整体气密性试验等。
1H413062自动化仪表线路及管路安装要求★—、自动化仪表线路安装要求1.仪表线路安装的一般规定：（1）当线路周围环境温度超过65℃时应采取隔热措施;（2）线路不宜敷设在高温设备和管道上方，也不宜敷设在具有腐蚀性液体的设备和管道的下方；线路与绝热层之间的距离应≥200mm，与其他设备和管道之间的距离应≥150mm。
2.爆炸和火灾危险环境的仪表线路及仪表装置施工（1）本质安全型仪表的安装和线路敷设要求：1）本质安全电路和非本质安全电路不得共用一根电缆或穿同一根电缆导管。
第八章 电气工程常用材料
(二)绝缘导线 具有绝缘包层(单层或数层)的电线称为 绝缘导线。绝缘导线按线芯材料分为铜芯 雨 铝j害；按线芯股数分为单股和多股；按 结构分为单芯、双芯、多芯等；按绝缘材 料分为梗 皮绝缘导线和塑料绝缘导线等。绝缘导 线文字符号含义见表8—3。
绝缘导线的规格 绝缘导线的规格为(mm。)：O．012、O．03、 O．06、O．】2、O．20、O．30、O．40、 O．50 、 1．0、1．5、2．5、4、6、10、16、 25、35、50、70、95、120、】50、】85、240、 300、400 、500、600、700等。 2橡皮绝缘导线 橡皮绝缘导线主要用于室内外敷设。长期工 作温度不得超过+60℃，额定电压≤ ， 250V的橡皮绝缘导线用于照明线路。常用 橡皮绝缘导线的型号及主要用途见表8—4。 照明线路，可见表8 -5。 常用塑料绝缘导线的型号和主要用途
三)拉紧绝缘子和瓷管 1．拉紧绝缘子 扭紧绝缘子主要用于电杆拉线的对地绝缘 2．瓷管 瓷管在导线穿过墙壁、楼板以及导线交叉 敷设叫起保护管作用。瓷管分为直瓷管、弯 头 瓷管和包头瓷管三种，长度有152mm和 305mm两种，内径有9、15、19、2j、38mm 五种。
三、其他绝缘材料 (一)电工漆和电工胶 1．电工漆 电工漆主要分为浸渍漆和覆盖漆。浸渍漆 主要用束浸渍电气设备的线圈和绝缘零部件， 图8 9高压悬式绝缘子 其外形如图8—10所示 l刳810拧紧绝缘于 填充间隙和气孔，以提高绝缘性能和机械强 度。覆盖漆主要用来涂{l；ll经浸渍处理过的 线圈 和绝缘零部件，形成绝缘保护层，肚防机械 损伤和气体、油类、化学药品等的侵蚀
二、电瓷 电瓷足用各种硅酸盐或氧化物的混合 物制成的，其性质稳定、机械强度高、绝 缘性能好、耐热性能好。主要用于制作各 种绝缘子、绝缘奁管，灯座，开关、插座、 熔断器底座等的零部件。 (一)低压绝缘子 1低压针式绝缘子 低压绝缘子用于绝缘和固定1 kV及以 下的电气线路。低压针式绝缘子的钢脚形 静料 烈8 -3低压针式绝缘于
1H411013-常用电气材料的类型及应用
一、电线的类型及应用1、BV型、BX型：铜芯电线被广泛采用在机电工程中，适合于450/750V 及以下的动力装置的固定敷设，但由于橡皮绝缘电线BX型生产工艺比聚氯乙烯绝缘电线BV型复杂，且橡皮绝缘的绝缘物中某些化学成分会对铜产生化学作用，虽然这种作用轻微，但仍是一种缺陷，所以在机电工程中基本被聚氯乙烯绝缘电线BV型替代2、RV型、RX型：铜芯软线主要采用在需柔性连接的可动部件。
RV型适用于450/750V及以下的家用电器、小型电动工具、仪器仪表等，长时间允许工作温度不应超过65℃；RX型适用于300/500V及以下的家用电器和工具等，允许工作温度不应超过70℃3、BVV型：多芯的平行或圆形塑料电线，可用在电气设备内配线，较多地出现在家用电器内的固定接线，但型号不是常规线路用的BVV硬线，而是RVV，为铜芯聚乙烯绝缘聚乙烯护套多芯软线。
二、电缆的类型及应用1、YJV型：交联聚乙烯型电力电缆，不能受机械外力作用，适用于室内、隧道内的桥架及管道内敷设2、YJV22型：内钢带铠装电力电缆，能承受一定的机械外力作用，但不能承受大的拉力。
交联聚乙烯绝缘电力电缆YJV22型长期允许最高温度90℃3、ZR-YJFE型、NH-YJFE型：阻燃、耐火等特种辐照交联电力电缆，电缆最高长期允许工作温度可达125℃，可敷设在吊顶内、高层建筑的电缆竖井内，且适用于潮湿场所4、YJV32型、WD-ZANYJFE型：内钢丝铠装型电力电缆、低烟无卤A级阻燃耐火型电力电缆，能承受相当的机械外力作用，用前缀和下标的变化，来说明电缆的性能及可敷设场所。
铠装所用材料是钢带、钢丝等，铠装层的主要作用是防止电缆在敷设过程中遭到可能遇到的机械损伤。
以确保内护层的完整性，并可以承受一定的外力作用。
4.1低烟无卤A级阻燃耐火辐照交联电力电缆WD-ZANYJFE型，其最高允许工作温度可达125℃，适用在高层建筑的电缆竖井、吊顶内敷设4.2舟山至宁波的海底电缆适用的是VV59型铜芯聚氯乙烯绝缘聚氯乙烯护套内粗钢丝铠装电缆，因为可以承受较大的拉力，具有防腐蚀能力，且适用于敷设在水中5、KVV型控制电缆：适用于室内各种控制方式的控制电路中。
常用电气材料
常用电气材料、电器和设备一、管材与型钢1、管材穿线用的管子有厚钢管（分水、煤气管及无缝钢管）、电线管(薄壁管)、塑料管（硬塑管、半硬塑管）、金属软管等。
厚钢管多用于动力线路或底层地坪内配管；电线管（薄壁管）多用于照明配电线路；塑料管特别是半硬塑料管由于价格低，施工方便，在照明配电线路上已被广泛使用。
硬塑料管（分重型、轻型）重型硬塑料管多在化工厂有防腐蚀要求的场所使用。
2、型钢包括角钢、槽钢、扁钢、工字钢与圆钢等。
二、电线电线是电气工程中的主要材料，分绝缘导线和非绝缘导线，即裸导线。
1、绝缘导线：可用于各种形式的配线和钢管内穿线。
2、裸导线：有LJ型铝绞线、LGJ型钢芯铝绞线和LMY型铝母线、TMY型铜母线。
其中：LJ型铝绞线：通常用于室外架空线路或在厂房内沿屋架或行车梁上作配电干线架设使用；LGJ型钢芯铝绞线：在导电线芯中含有一根镀锌钢丝，能承受较大拉力，用于长距离输电线路；LMY型铝母线和TMY型铜母线：也称铝排、铜排，是一种硬质导线，常用作车间配电干线，架设在屋架或行车梁上，和变配电工程中的高、低压母线。
三、电缆电缆有电力电缆和控制电缆两种。
1、控制电缆是供交流500或1000伏及以下配电装置中仪表、电器、电路控制之用，也可供连接电路信号，作为信号电缆用。
2、常用的控制电缆有KLVV（铝芯塑料护套控制电缆）、KVV（铜芯塑料护套控制电缆）系列聚氯乙烯绝缘聚氯乙烯护套控制电缆和KXV系列橡皮绝缘聚氯乙烯护套控制电缆。
四、灯具1、灯具类型代号：普通吊灯——P 防水防尘灯——F壁灯——B 隔爆灯——按专用型号花灯——H 投光灯——T吸顶灯——D 工厂一般灯具——G柱灯——Z 剧场及摄影灯——W卤钨照控灯——L 信号标志灯——X2、灯具控照或性能代号：开启式——K 防护式——B密闭式——M 安全型——A隔爆型——专用型号3、光源种类代号：白炽灯——B 荧光灯——Y卤钨灯——L 汞灯——G钠灯——N 金属卤素灯——J五、动力工程常用设备动力工程中常用的设备属低压电气产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电气材料的类型及应用
一、电线的类型及应用
补充：电气线缆符号
1.仪表电缆：Y-仪表、ZR-阻燃、K-控制、J-绞线;
2.裸导线：T-铜、L-铝、H-合金、Y-圆线、G-钢芯;
3.绝缘导线：BX-橡胶绝缘线、BV、BLV-聚氯乙烯绝缘导线、R-软电线;
注：绝缘电线又称布电线
4.控制线缆：K-控制、V-聚氯乙烯绝缘、V-聚氯乙烯护套、P-编织屏蔽、R-软线;
5.YJ-交联聚乙烯绝缘、NH-耐火
二、电缆的类型及应用【重要】
1. YJV型：交联聚乙烯型电力电缆，不能受机械外力作用，适用于室内、隧道内的桥架及管道内敷设。
2. YJV22型：内钢带铠装电力电缆，能承受一定的机械外力作用，但不能承受大的拉力。
3.ZR-YJFE 型、NH-YJFE 型：阻燃、耐火等特种辐照交联电力电缆，电缆最高长期允许工作温度可达125℃，可敷设在吊顶内、高层建筑的电缆竖井内，且适用于潮湿场所。
4.YJV32型、WD-ZANYJFE型：内钢丝铠装型电力电缆、低烟无卤A级阻燃耐火型电力电缆，能承受相当的机械外力作用，用前缀和下标的变化，来说明电缆的性能及可敷设场所。
5.KVV型控制电缆：适用于室内各种敷设方式的控制电路中。
三、绝缘材料的类型及应用
1.绝缘漆
2.绝缘胶
3.气体介质绝缘材料
4.液体绝缘材料
5.云母制品
6.层压制品
3.气体介质绝缘材料：在电气设备中，气体除可作为绝缘材料外，还具有灭弧、冷却和保护等作用，常用的气体绝缘材料有空气、氮气、二氧化硫和六氟化硫( SF6)等。
