三相异步电动机星形接法(Y)和三角形接法(Δ)

三相异步电动机星形接法（Y）和三角形接法（Δ）

3）每根绕组都有两个接头，一为首端，一为尾端。图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。

2．三相异步电机的出线盒里有那些标志？它们代表什么意义？

答：电机走子绕组的引出线，都集中引到出线盒内，以便接线。所以出线盒也叫接线盒．接线盒内设有相互绝缘的接线柱，有的还设有接地螺钉。

（l）绕组引出线标志

Y系列电机第一相、第二相、第三相的首端分别为 U

1、 V

1

、 W

1

；尾端分

别为U

2、V

2

、W

2

。

JO

2老系列电机第一相、第二相、第三相的首端分别为D

l

、D

2

、D

3

；尾端分别

为D

4、D

5

、 D

6

。

有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电

机为U、V、W，在老系列电机为D

1、D

2

、D

3

。要是有第四根标志为N的引出线，

这是星接绕组的中性点。

（2）接线螺技标志

与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹（3）接地螺钉的标志

3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？

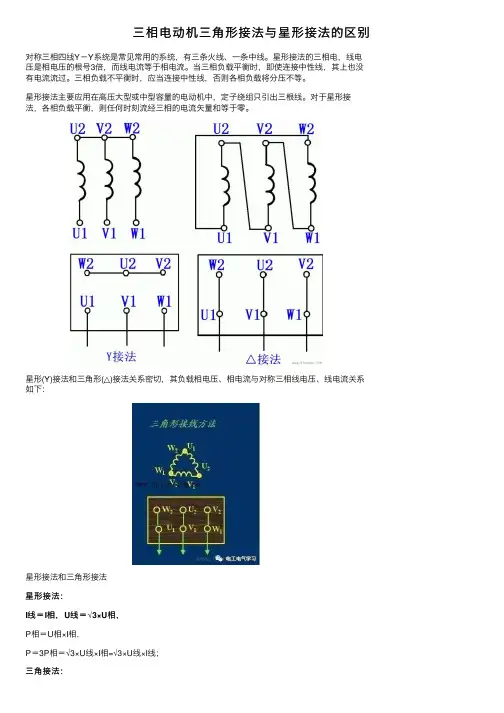

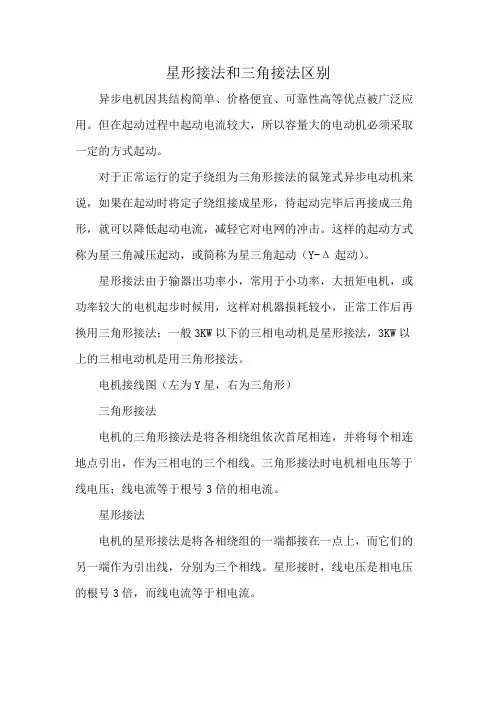

答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。功率大的电机，在每相绕组里由两条或两条以上的支路并联。星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。当然也可以把三个首端连在一起，由三个尾端去接电源。但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。

三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。

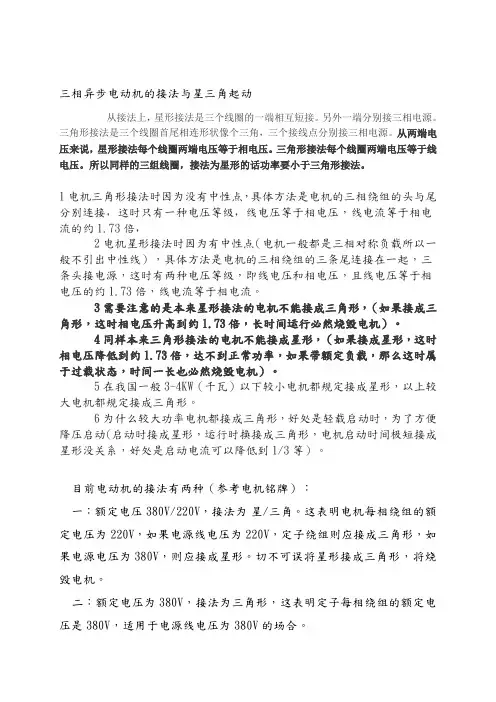

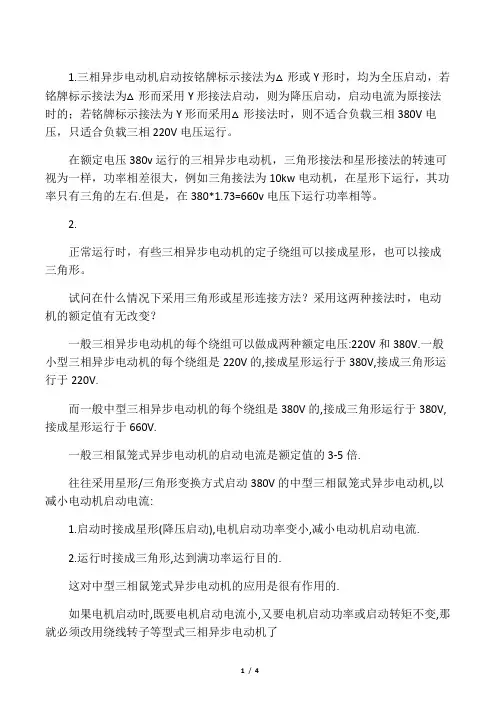

一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。

无论那种按法，接线时如果首尾端错了，接通电源后，不能形成正常的旋转磁场，这时：电机起动困难；有特殊响声；三相绕组中电流很不平衡，即使空载，电流也将大于额定值。从而绕组温升急剧增高，如不切断电源，时间长了，电机绕组有烧毁的危险。所以，使用电机时，正确连接绕组是非常重要的。

4．怎样改变三相异步电动机的转向？

答：新制成的电动机，当绕组相序U、V 、W与电源相序A、B、C相同时，通电后，由电机轴伸端看，电机应顺时针方向范转。如果电机转向与驱动要求方向相反，只要将任意两相电源线换接，旋转磁场的转向就会反过来，电机转向也就改变过来了。
