污水处理厂初步设计技术要求1、初步设计初步设计包括内容:设计说明书、概算书、材料表、设计图纸四部分。

设计图纸:1)总体布置图(流域面积图)。

比例一般采用1:5000~1:25000,图上标示出地形、地物、河流、道路、风玫瑰等;标出坐标网,绘出现有和设计的排水工程系统及流域范围,列出主要工程项目表。

2)污水处理厂(1)污水处理厂平面图:比例一般采用1:200-1:500,图上表示出坐标轴线、等高线、风玫瑰图(指北针)等尺寸,绘出现有和设计的建筑物及主要管渠、围墙、道路及相关位置,列出建筑物和辅助建筑物一览表和工程量表。

(2)污水污泥流程断面图:采用比例竖向1:100-1:200表示出生产流程中各种构筑物及其水位标高关系及主要规模指标。

(3)建筑总平面图:对于较大的厂应绘制,并附厂区主要技术经济指标。

3)主要排水干管、干渠平面、纵断面图采用比例一般横向1:1000-1:2000,纵向1:100-1:200,图上表示出原地面标高、管渠底面标高、埋深、距离、坡度并注明管径(渠断面)、流量、充盈度、流速、管材、接口型式、基础类型、穿越铁路、公路、交叉管渠的标高,管径(渠断面)以及倒虹管、检查静的位置,纵断面图下有管道平面图,表示出地形、地物、道路、管渠平面位置、检查井平面位置,转角度数、坐标,平面和纵断面相互对应,末叶列出工程量表。

4)主要构筑物工艺图采用比例一般为1:100-1:200,图上表示出工艺布置、真空砖机、仪表及管道等安装尺寸、相关位置、标高(绝对标高)。

列出主要一览表,并注明主要设计技术数据。

5)主要构筑物建筑图采用比例一般1:100-1:200,图上表示出结构形式,基础做法,建筑材料,室内外主要主要装修门窗等建筑轮廓尺寸及标高,并附技术经济指标。

6)主要辅助建筑物建筑图如综合楼、车间、仓库、车库等,可参照上述要求。

7)供电系统和主要变、配电布置图表示变电、配电、用电启动保护等矿粉位置、名称、符号及型号规格,附主要材料表。

污水处理厂设计规范要求

污水处理厂设计规范要求

污水处理厂设计规范要求污水处理厂是为了解决城市和工业区域的污水排放问题而建设的设施。

为了确保污水处理过程的高效运行和环境的保护,设计规范要求在污水处理厂的建设和运行中得到遵守。

本文将介绍污水处理厂设计规范要求的一些重要方面。

一、污水处理厂的选址要求污水处理厂的选址是一个关键的因素,需要考虑以下几个方面:1. 距离城市和居民区的要求:污水处理厂应尽可能远离城市和居民区,以避免污水处理过程中可能产生的异味和噪音对周围居民造成的影响。

2. 地质条件要求:选址地区的地质条件应稳定,以确保处理厂的基础设施的安全性。

3. 自然环境要求:选址地区的自然水资源和生态环境状况应得到充分考虑,以减少对周围生态系统的负面影响。

二、污水处理工艺要求污水处理厂应采用合适的工艺流程,以高效地去除水体中的污染物。

以下是一些常用的污水处理工艺要求:1. 机械处理:适用于去除污水中的结状物和固体颗粒物。

2. 生物处理:通过微生物将有机物质转化为无机物质,如好氧处理和厌氧处理等。

3. 化学处理:使用化学试剂来去除污水中的重金属离子、氮和磷等有害物质。

4. 管道布局:合理的管道布局和流程设计可以确保污水在处理过程中的流动顺畅,避免积聚。

三、设备和设施要求污水处理厂应具备一系列的设备和设施,以支持处理过程的正常运行。

以下是一些通常要求的设备和设施:1. 进水和出水设备:包括入口管道、沉淀池、格栅、污泥槽等用于污水的收集和处理。

2. 通风系统:用于排放污水处理过程中产生的异味和有害气体。

3. 报警和监控系统:用于实时监测和控制污水处理过程中的关键参数,以确保处理的有效性。

4. 污泥处理设备:包括污泥浓缩、脱水和处置设备,用于处理由处理过程中产生的污泥。

四、安全和环保要求污水处理厂的设计和运行应符合安全和环保要求,以确保操作人员和周围环境的健康和安全。

以下是一些重要的安全和环保要求:1. 防火和爆炸措施:应采取相关的设备和措施,以预防和应对可能的火灾和爆炸事故。

污水处理厂设计规范

污水处理厂设计规范

污水处理厂设计规范一、前言污水处理厂是处理城市和工业排放水中的污染物,确保水体质量得到保护和改善的关键设施。

为了确保设计、建设和运营污水处理厂的有效性和可持续性,需要制定一系列的设计规范。

本文将介绍污水处理厂设计规范的相关内容。

二、设计原则1. 考虑环保要求:污水处理厂的设计应符合当地环保法规和政策的要求,确保处理过程不会对环境造成二次污染。

2. 确定处理工艺:根据不同的水质特点和处理要求,选择适当的处理工艺,包括物理、化学和生物处理工艺的组合,以最大程度地去除或降低污染物的浓度。

3. 考虑可持续发展:设计应考虑资源利用和能源消耗的问题,尽量采用节能、环保的设备和工艺,提高处理效率并减少运营成本。

4. 考虑灾害防范:污水处理厂应具备抗震、防洪和防火的设计要求,确保在自然灾害或事故发生时,能够保持正常运行或尽快恢复运行。

三、设计参数1. 入水水质指标:根据当地污水排放标准和接收水体质量要求,确定污水处理厂的入水水质指标,包括化学需氧量(COD)、氨氮(NH3-N)、总磷(TP)、总氮(TN)等。

2. 处理能力:根据每天的排放水量和污染物负荷计算出污水处理厂的设计处理能力,确保能够满足日常运行和突发事件的处理需求。

3. 设备参数:包括污水收集和输送系统、预处理设备、生化池、沉淀池、厌氧池、深度处理设备等的尺寸、类型、数量和出水要求。

四、处理工艺1. 预处理:包括格栅、砂沉池、调节池等,用于去除污水中的大颗粒物质、泥沙和油脂,以减轻后续处理工艺的负荷。

2. 生化处理:采用生物膜法、接触氧化法等生物处理工艺,通过微生物降解有机污染物,达到净化水质的目的。

3. 深度处理:采用活性炭吸附、臭氧氧化等深度处理技术,进一步去除难降解的有机物质和微量污染物,提高出水水质。

4. 消毒处理:对出水进行紫外线、臭氧灭菌等消毒处理,确保排放水的卫生安全。

5. 污泥处理:设计合理的污泥处理系统,包括泥水分离、浓缩、脱水、干化等工艺,使污泥达到资源化利用或安全处置的要求。

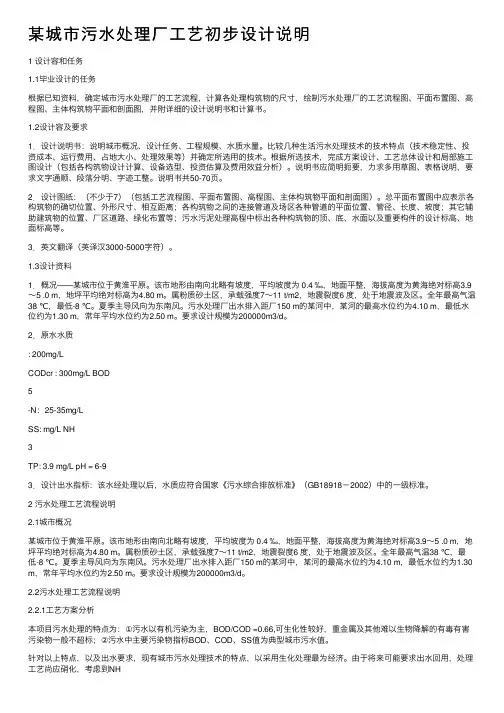

某城市污水处理厂工艺初步设计说明

某城市污水处理厂工艺初步设计说明

某城市污⽔处理⼚⼯艺初步设计说明1 设计容和任务1.1毕业设计的任务根据已知资料,确定城市污⽔处理⼚的⼯艺流程,计算各处理构筑物的尺⼨,绘制污⽔处理⼚的⼯艺流程图、平⾯布置图、⾼程图、主体构筑物平⾯和剖⾯图,并附详细的设计说明书和计算书。

1.2设计容及要求1.设计说明书:说明城市概况、设计任务、⼯程规模、⽔质⽔量。

⽐较⼏种⽣活污⽔处理技术的技术特点(技术稳定性、投资成本、运⾏费⽤、占地⼤⼩、处理效果等)并确定所选⽤的技术。

根据所选技术,完成⽅案设计、⼯艺总体设计和局部施⼯图设计(包括各构筑物设计计算、设备选型、投资估算及费⽤效益分析)。

说明书应简明扼要,⼒求多⽤草图、表格说明,要求⽂字通顺、段落分明、字迹⼯整。

说明书共50-70页。

2.设计图纸:(不少于7)(包括⼯艺流程图、平⾯布置图、⾼程图、主体构筑物平⾯和剖⾯图)。

总平⾯布置图中应表⽰各构筑物的确切位置、外形尺⼨、相互距离;各构筑物之间的连接管道及场区各种管道的平⾯位置、管径、长度、坡度;其它辅助建筑物的位置、⼚区道路、绿化布置等;污⽔污泥处理⾼程中标出各种构筑物的顶、底、⽔⾯以及重要构件的设计标⾼、地⾯标⾼等。

3.英⽂翻译(英译汉3000-5000字符)。

1.3设计资料1.概况——某城市位于黄淮平原。

该市地形由南向北略有坡度,平均坡度为 0.4 ‰,地⾯平整,海拔⾼度为黄海绝对标⾼3.9~5 .0 m,地坪平均绝对标⾼为4.80 m。

属粉质砂⼟区,承载强度7~11 t/m2,地震裂度6 度,处于地震波及区。

全年最⾼⽓温38 ℃,最低-8 ℃。

夏季主导风向为东南风。

污⽔处理⼚出⽔排⼊距⼚150 m的某河中,某河的最⾼⽔位约为4.10 m,最低⽔位约为1.30 m,常年平均⽔位约为2.50 m。

要求设计规模为200000m3/d。

2.原⽔⽔质: 200mg/LCODcr : 300mg/L BOD5-N:25-35mg/LSS: mg/L NH3TP: 3.9 mg/L pH = 6-93.设计出⽔指标:该⽔经处理以后,⽔质应符合国家《污⽔综合排放标准》(GB18918-2002)中的⼀级标准。

日处理量10万吨城市污水处理厂初步设计

日处理量10万吨城市污水处理厂初步设计

日处理量10万吨城市污水处理厂初步设计城市污水处理厂是一种重要的环保设施,用于处理城市中产生的大量污水。

在初步设计中,需要考虑到日处理量、污水处理工艺、设备选型以及配套设施等方面。

以下是一个大致的1200字以上的初步设计方案。

一、项目背景城市污水处理厂的建设是为了解决城市中大量产生的污水的处理问题。

经过初步测算,该城市的日处理量为10万吨,因此需要建设一座符合该规模的污水处理厂。

二、污水处理工艺根据日处理量为10万吨的需求,本设计方案选用了A2/O(缺氧-好氧-沉淀)工艺。

该工艺具有以下优点:1)占地面积小,适合中小型城市;2)处理效果好,能够达到国家排放标准;3)投资、运营成本较低。

三、工程布置1.总体布置:2.进水系统:设计选用人工攬并法进水,在进水口设置格栅除杂。

并设置一个小型污泥浓缩池,用于污泥的初步浓缩。

3.初沉池:初沉池设置在进水口之后,通过重力沉淀对污水进行预处理。

初沉池的出流口通过集水管将污水送入调节池。

4.调节池:调节池的作用是对来水进行平稳调节,控制进水水质的波动。

调节池设有多个反硝化区和缺氧区,通过不同的区域设置,使得进入A2/O系统的水质能够平稳保持。

5.A2/O处理系统:A2/O处理系统包括好氧区、缺氧区和曝气区,用于去除污水中的有机物、氨氮和无机磷。

系统选择了高效、节能的生物填料,用于增加曝气效果。

根据日处理量为10万吨的要求,设计了多个处理单元,确保系统的稳定运行。

6.沉淀池:A2/O系统出流的污水首先进入沉淀池进行沉淀处理。

沉淀池通过重力作用,将污水中的悬浮固体物质沉淀到池底,形成污泥。

7.除磷除氮系统:沉淀池出流的水进入除磷除氮系统,该系统采用生物除磷除氮的方法。

生物除磷除氮是一种高效、环保的脱氮脱磷工艺,能够有效去除污水中的氮、磷等有害物质。

8.出水系统:经过沉淀和除磷除氮处理后的污水达到了国家排放标准。

出水系统通过多级过滤和消毒,最后将处理后的水排入附近的河流或者进行再利用。

AO法污水处理厂初步设计

AO法污水处理厂初步设计

AO法污水处理厂初步设计本文将对AO法污水处理厂的初步设计进行详细说明,包括设计目标、设计参数、流程图、主要设备选型等方面。

一、设计目标本次设计的AO法污水处理厂数量为1座,处理规模为日处理污水量为500m³。

设计目标为达到国家《地表水环境质量标准》(GB3838-2002)污染物排放标准中的⾼于⾼级A标准。

即:CODCr ≤ 15 mg/LNH3-N ≤ 1.0 mg/L总磷≤ 0.5 mg/L总氮≤ 15 mg/L二、设计参数1.入水水量:500m³/d2.进水质量:CODcr 300-400 mg/L,NH3-N 30-50 mg/L,总氮150-200 mg/L,总磷8-12 mg/L3.出水质量:CODcr 15 mg/L以下,NH3-N ≤ 1.0mg/L,总氮≤ 15 mg/L,总磷≤ 0.5 mg/L4.沉淀池:水力停留时间3-4h5.好氧生化池:水力停留时间6-7h6.厌氧池:水力停留时间8-10h7.混合池:水力停留时间1h8.集水池:水力停留时间1-2h三、流程图本设计选用AO(Anoxic/Oxic)工艺,处理流程如下图所示:图1 AO法污水处理厂流程图四、主要设备选型1.格栅:采用机械格栅,清除率≥75%,进水口尺寸为1500×1500mm,清栅周期为10min,网距为25mm。

2.沉淀池:采用圆形沉淀池,直径为6m,有效深度为4m,水力停留时间为3-4h,出水口设置于4m深度。

3.好氧生化池:采用大气曝气好氧生化池,尺寸为8m×4m×4.5m,水力停留时间为6-7h,进水位设置在池侧面,进水口宽度为0.5m。

4.厌氧池:采用圆形池体,直径为8m,有效深度为4m,池体内设置一个机械封闭式活性污泥搅拌器,水力停留时间为8-10h。

5.AO反应池:采用圆形反应池,直径为6m,有效深度为4m,进水口设置在池侧面,进水口宽度为0.5m,池体内设置2台叶轮式氧气增压器。

污水处理厂设计要求

一、工程设计(1)厂址选择应着重说明在选定厂址时,如何遵循从选址的原则、如何与长治的总体规划相配合。

此外,还应说明所选厂址的地形、地质条件以及用地面积、卫生保护距离等。

(2)污水的水质、水量,包括污水水质各项指标的数值,污水的平均流量、高峰流量、现状流量、发展水量等水量资料。

(3)工艺流程的选择与计算,主要说明所选定工艺流程的合理性、先进性、优越性和安全性等。

(4)对工艺流程中各处理设施的计算、处理设施的主要尺寸、构造、材料与特征等;所选用的附加设备的型号、性能、台数。

(5)处理后污水和污泥的出路。

(6)扼要的对厂区辅助建筑物以及道路等情况加以说明。

(7)其他设计,包括建筑设计、结构设计、采暖通风设计、供电设计、仪表及自动控制设计、劳动卫生设计、人员编制设计等。

(8)污水处理工程的总体布置。

(9)存在的问题及对其解决途径的建议。

(10)列出本工程各建(构)筑物及厂区总图所涉及的混凝土量、挖运土方量、回填土方量、建筑面积等。

(11)列出本工程的设备和主要材料清单(名称、规格、材料、数量). (12)说明概算编制的依据及设备和主要建筑材料市场供应的价格以及其他间接费用情况等,列出总概算表和各单元概算表,说明工程总概算投资及其构成。

二、图纸(1)污水处理工艺系统图(1/5000~1/10000)。

(2)污水处理构筑物单体图(1/200~1/500).(3)污水处理构筑物布置图及污水工程总平面布置图.(4)各专业总体设计图。

三、施工图设计施工图设计是在初步设计批准之后进行的.其任务是以初步设计图纸和说明书为依据,根据土建施工、设备安装、组(构)件加工及管道安装所需要的程度,将初步设计精确具体化,设计图纸除了污水处理厂总平面布置图与高程布置、各处理构筑物的平面和竖向设计外,所有构筑物的各个节点构造、尺寸都用图纸表达出来,每张图均应按一定比例与标准图例精确绘制。

施工图设计的深度,应满足土建施工、设备与管道安装、构件加工、施工预算编制的要求。

污水处理站设计技术说明

污水处理站设计技术说明一、设计目标和要求1.保证处理水质达到国家环境保护标准:根据国家相关标准要求,设计的污水处理站应能够对进入处理系统的污水进行全面处理,确保出水水质达到国家规定的环境保护标准。

2.处理能力满足需求:污水处理站的设计应根据当地的人口数量、污水排放量以及污水成分等因素进行合理规划,保证污水处理站的处理能力能够满足当地需求。

3.排放标准符合要求:设计的污水处理站应能够将处理后的污水排放到周边环境中,要求出水水质能够符合国家相关的排放标准,对环境造成的影响要控制在可接受范围之内。

4.运行稳定可靠:设计的污水处理站应具备稳定可靠的运行能力,能够适应各种自然环境和气候条件,保证长期稳定运行,减少故障和维护次数。

5.节能环保:设计的污水处理站应考虑节能环保要求,尽量采用低能耗、低污染的处理工艺和设备,减少对环境的负面影响。

二、工艺流程1.污水进水处理:污水处理站的设计应包括污水收集系统、初级处理设施和进水处理设备。

污水经过网格除渣、沉砂池、调节池等设施,去除粗杂质和悬浮固体,通过在线监测系统对进水水质进行监测和调节。

2.生化处理:污水进入生化处理系统,在曝气反应池中进行好氧或厌氧处理,通过生物菌群的作用将有机物质降解为无机物质,减少水体中的污染物。

3.深度处理:生化处理后的污水进入深度处理系统进行进一步的净化操作,包括膜分离、活性炭吸附、消毒灭菌等。

通过膜分离技术,将污水中的微生物、胶体等残留物质去除,提高出水水质。

4.出水处理:深度处理后的污水经过最后一道处理程序,如消毒、余氯去除等,确保出水水质达到环境排放标准。

出水可作为灌溉水、工业用水等。

三、主要设备和工艺1.初级处理设施:网格除渣机、沉砂池、调节池等,用于去除污水中的杂质和悬浮固体。

2.曝气反应池:采用好氧活性污泥工艺或厌氧工艺,通过氧化降解有机物质。

3.深度处理设施:膜分离设备、活性炭吸附设备、消毒设备等,用于进一步净化污水,并杀菌消毒。

城市污水处理厂初步设计

城市污水处理厂初步设计一、设计背景随着城市规模的不断扩大和人口的增加,城市污水处理成为一个亟待解决的问题。

城市污水处理厂的设计和建设是确保城市环境卫生和水资源保护的关键环节。

因此,本文将对城市污水处理厂的初步设计进行探讨。

二、设计目标1.实现对城市污水的有效处理,确保水质符合国家相关标准,保护水资源。

2.最大限度地降低污水处理过程中对环境的负面影响,减少废水的排放,降低二次污染风险。

3.设计建设成本合理,运维成本可行,确保整个处理过程的可持续性。

三、设计内容1.污水生产量估算:根据城市人口数量和人均生活用水量,估算出污水生产量,确定处理厂的规模和能力。

2.污水收集管网设计:设计和布置污水收集系统,确保所有污水都能够顺利进入处理厂。

3.污水处理工艺选择:根据污水的性质和处理要求,选择合适的处理工艺,如生化处理工艺、物理化学处理工艺等。

4.污泥处理:设计污泥处理及处置系统,例如污泥脱水、干化、焚烧等工艺,确保污泥的无害化处理和资源化利用。

5.水质监测:设计水质监测系统,对处理后的污水进行监测,确保出水质量达到标准要求。

6.运维管理:设计运维管理系统,确保污水处理系统的正常运行和维护,包括设备维护、管道检修等。

四、设计步骤1.调查研究:了解城市的污水产生情况、水质状况、地形地貌等信息,为设计提供依据。

2.方案选择:根据调研结果和设计目标,选择合适的处理方案和技术路线。

3.设计参数确定:确定设计的关键参数,如处理容量、设备规模、出水标准等。

4.设计方案绘制:绘制处理厂的总平面图、工艺流程图、设备布置图等,确保每个环节的顺利衔接。

5.设备选型:根据处理工艺和处理容量,选择适合的设备进行投标。

6.施工图设计:根据设计方案和设备选型,编制施工图纸,包括土建、设备安装、管道敷设等。

7.配套设施设计:设计配套的电力、供水、通风等设施,确保整个处理系统的安全可靠运行。

8.经济评估:对设计方案进行经济评估,确定投资规模、运维成本等。

污水处理厂初步设计说明书

污⽔处理⼚初步设计说明书设计任务书⼀、设计项⽬某污⽔⼚初步设计⼆、设计资料1.基本资料⑴设计流量:Q=30000+ n×1000 m3/d(n学号,1~30号)⑵污⽔⽔质:COD=380mg/L,BOD5=250 mg/L,SS=200mg/L pH=6~9 。

夏季⽔温25℃,冬季⽔温15℃,常年平均⽔温20℃。

⑶纳污河流:位于城市的东侧⾃南向北,20年⼀遇洪⽔⽔位标⾼322.5m,常⽔位标⾼320.3m。

⑷根据城市总体规划,污⽔⼚拟建于该城市下游河流岸边,地势平坦,拟建处的地⾯标⾼326.30m。

该城市污⽔主⼲管终点(污⽔⼚进⽔⼝)的管内底标⾼321.00m。

⑸⽓象资料:该地区全年主导风向为西南风。

地势平坦,地质情况良好,满⾜⼯程地质要求,平均⽓温13℃,冬季最低⽓温-12℃,最⼤冰冻深度0.85m,夏季最⾼⽓温37℃,年平均降⾬量1010mm,蒸发量1524mm。

⑹处理要求:处理⽔⽔质满⾜: BOD5≤20mg/L;COD≤60 mg/L;SS≤20mg/L。

处理后的污⽔纳⼊河流,对污泥进⾏稳定化处理、脱⽔后泥饼外运填埋或作农肥。

⑺其他资料:⼚区附近⽆⼤⽚农⽥,各种建筑材料均能供应,电⼒供应充⾜。

三、设计内容:1、根据给定的原始资料,确定污⽔⼚的规模和污⽔设计⽔量。

2、按照原始资料数据进⾏处理⽅案的确定,拟定处理⼯艺流程,选择污⽔、污泥的处理构筑物,并⽤⽅框图表⽰。

进⾏⼯艺流程中各处理单元的处理原理说明。

3、进⾏各构筑物的尺⼨计算,各构筑物的设计参数应根据同类型污⽔的实际运⾏参数或参考有关⼿册选⽤。

4. 设备选型计算。

5.平⾯和⾼程布置根据构筑物的尺⼨,合理进⾏平⾯布置;⾼程布置应在完成各构筑物计算及平⾯布置草图后进⾏。

各处理构筑物应尽⼒采⽤重⼒流,各处理构筑物的⽔头损失可直接查相关资料,但各构筑物之间的连接管的⽔头损失则需计算确定。

6. 编写设计说明书、计算书四、设计成果1. 污⽔处理⼚总平⾯布置图1张2. ⾼程布置图1张3. 设计说明书、计算书⼀份五、课程设计进度计划序号时间内容备注1 第1天课程设计说明,下达课程设计任务2 第2天图书馆借阅资料、熟悉设计资料和规范3 第3-7天确定⽅案、进⾏设计计算4 第8-13天绘图,整理设计说明书5 第14天成果整理并上交六、设计参考资料1.《⽔质⼯程学》教材2.《排⽔⼯程》下册,张⾃杰等主编,中国建筑⼯程出版社。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

筑龙
网 w
w w .
z h u
l o n
g .c o m
污水处理厂初步设计技术要求
摘要: 初步设计包括内容:设计说明书、概算书、材料表、设计图纸四部分。

关键词: 污水处理厂 初步设计 技术要求
1、 初步设计
初步设计包括内容:设计说明书、概算书、材料表、设计图纸四部分。

设计图纸:
1) 总体布置图(流域面积图)。

比例一般采用1:5000~1:25000,图上标示出地形、地物、河流、道路、风玫瑰等;标
出坐标网,绘出现有和设计的排水工程系统及流域范围,列出主要工程项目表。

2) 污水处理厂
(1) 污水处理厂平面图:比例一般采用1:200-1:500,图上表示出坐标轴线、等高
线、风玫瑰图(指北针)等尺寸,绘出现有和设计的建筑物及主要管渠、围墙、道路及
相关位置,列出建筑物和辅助建筑物一览表和工程量表。

(2) 污水污泥流程断面图:采用比例竖向1:100-1:200表示出生产流程中各种构筑
物及其水位标高关系及主要规模指标。

(3) 建筑总平面图:对于较大的厂应绘制,并附厂区主要技术经济指标。

3) 主要排水干管、干渠平面、纵断面图
采用比例一般横向1:1000-1:2000,纵向1:100-1:200,图上表示出原地面标高、管渠底面标高、埋深、距离、坡度并注明管径(渠断面)、流量、充盈度、流速、管材、接口型式、基础类型、穿越铁路、公路、交叉管渠的标高,管径(渠断面)以及倒虹管、检查静的位置,纵断面图下有管道平面图,表示出地形、地物、道路、管渠平面位置、检查井平面位置,转角度数、坐标,平面和纵断面相互对应,末叶列出工程量表。

4) 主要构筑物工艺图
采用比例一般为1:100-1:200,图上表示出工艺布置、设备、仪表及管道等安装尺寸、相关位置、标高(绝对标高)。

列出主要设备一览表,并注明主要设计技术数据。

5) 主要构筑物建筑图
采用比例一般1:100-1:200,图上表示出结构形式,基础做法,建筑材料,室内外主
筑龙网 w
w w .
z h u
l o n
g .c o m
要主要装修门窗等建筑轮廓尺寸及标高,并附技术经济指标。

6) 主要辅助建筑物建筑图
如综合楼、车间、仓库、车库等,可参照上述要求。

7) 供电系统和主要变、配电设备布置图
表示变电、配电、用电启动保护等设备位置、名称、符号及型号规格,附主要设备材料表。

8) 自动控制仪表系统布置图
仪表量多时,绘制系统控制流程图;采用微机时,绘制微机系统框图。

9) 通风、锅炉房及供热系统布置图。

10) 机械设备布置图。

采用比例1:50-1:200,图上表示出工艺设置、设备位置,标注主要部件名称和尺寸,
提出采用的设备规格和数量。

11) 非标机械设备总装简图。

采用比例1:50-1:200,图上注明主要部件名称、外廓尺寸及传动设备功率等。
