风的测量-气象仪器1
风速仪使用方法步骤
风速仪使用方法步骤以风速仪使用方法步骤为标题，写一篇文章，要求符合标题内容，不少于800字风速仪是一种用于测量风速的仪器，它可以帮助我们了解风的强度和方向，对于气象、环境监测、建筑工程等领域都有着重要的应用。
下面，我们来介绍一下风速仪的使用方法步骤。
一、准备工作在使用风速仪之前，我们需要进行一些准备工作。
首先，需要检查风速仪的电池电量是否充足，以确保仪器能够正常工作。
其次，需要选择一个开阔的场地进行测量，避免受到建筑物、树木等障碍物的影响。
最后，需要将风速仪的传感器朝向风的方向，以确保测量的准确性。
二、打开风速仪在准备工作完成后，我们可以打开风速仪进行测量。
首先，需要按下仪器上的开关，打开风速仪。
接着，需要选择测量模式，通常有平均值模式和瞬时值模式两种。
平均值模式可以测量一段时间内的平均风速，而瞬时值模式可以测量瞬时的风速。
三、进行测量在打开风速仪并选择好测量模式后，我们可以进行测量了。
首先，需要将风速仪的传感器朝向风的方向，以确保测量的准确性。
接着，需要将风速仪举起，让传感器暴露在风中，等待一段时间后，仪器会显示出测量结果。
如果使用的是平均值模式，需要等待一段时间后，仪器会自动计算出平均风速；如果使用的是瞬时值模式，仪器会立即显示出瞬时风速。
四、记录测量结果在进行测量后，我们需要记录测量结果。
通常，风速仪会显示出风速的数值和单位，例如“5.6 m/s”。
我们可以将这个数值记录下来，以备后续分析和处理。
如果需要进行多次测量，可以将每次测量的结果都记录下来，以便进行比较和分析。
五、关闭风速仪在使用完风速仪后，我们需要将其关闭。
首先，需要将仪器上的开关关闭，以停止仪器的工作。
接着，需要将风速仪的传感器朝向地面，以避免传感器受到损坏。
最后，需要将风速仪放回原来的位置，以便下次使用。
总结风速仪是一种非常实用的仪器，可以帮助我们了解风的强度和方向。
在使用风速仪时，需要进行一些准备工作，如检查电池电量、选择测量场地等。
风速测量仪操作指南说明书
风速测量仪操作指南说明书一、产品概述风速测量仪是一种精密的仪器，用于测量风速及其相关参数。
它可以帮助用户准确了解风速，进行风能资源评估、环境监测、气象观测等工作。
本操作指南旨在为用户提供清晰的操作说明，以确保正确地使用风速测量仪并获得准确的测量结果。
二、仪器结构与部件介绍1. 仪器结构：风速测量仪包括主机、传感器和显示屏等组成部分。
主机为仪器的核心部分，负责控制、接收和处理测量数据；传感器负责采集风速及其它参数的变化；显示屏用于显示测量结果和操作菜单。
2. 主机操作面板：主机的操作面板上配有开关、功能键和数字键。
开关用于开启和关闭仪器；功能键用于切换功能模式；数字键用于输入参数或选择菜单。
3. 传感器：传感器一般由组合风向风速传感器和温湿度传感器组成。
组合风向风速传感器用于测量风向和风速；温湿度传感器用于测量环境温度和湿度。
三、操作步骤1. 开机准备：连接传感器与主机，并确保传感器与主机连接牢固。
检查电源是否正常，确保电量充足。
同时检查仪器和传感器表面是否清洁，确认传感器无遮挡物。
2. 仪器校准：正确校准仪器，以确保测量的准确性。
校准过程可参照仪器附带的校准手册进行操作，并根据实际需求选择合适的校准参数。
3. 功能选择：根据实际需要，选择仪器的功能模式。
通过操作面板上的功能键，可切换不同的功能模式。
常用的功能包括风速测量、风向测量、温度测量等。
4. 参数设置：根据实际需求，设置相应的测量参数。
通过数字键输入相应的数值，并按确认键进行保存。
常用的参数包括测量单位、采样间隔、数据存储容量等。
5. 数据测量：根据需要，进行数据测量过程。
确保仪器处于稳定状态后，按下测量键开始测量。
测量过程中，可通过显示屏实时查看测量结果。
6. 数据存储与导出：仪器具备数据存储功能，可将测量结果保存在内部存储器或者外部存储卡中。
根据需要，将数据导出到计算机或其它设备进行进一步分析。
四、注意事项1. 操作前请仔细阅读说明书，确保对仪器的使用方法有所了解。
JJG431-2024轻便三杯风向风速
• 高精度，测量结果准确可靠 • 操作简便，易于上手 • 耐用性强，使用寿命长
6. 工作过程
1
风速测量
风速传感器感知风速，并将信号传输至数据处理单元。
2
风向测量
风向传感器感知风向，并将信号传输至数据处理单元。
罗盘
罗盘是用来确定方向的装置， 它利用地球磁场来指示方向。 罗盘由一个指向磁北的磁针组 成，磁针安装在一个水平轴上 ，使其可以自由旋转。
数字显示器
数字显示器是用来显示风速和 风向的装置，它通常使用液晶 显示屏，能够清晰地显示风速 和风向数据，方便用户读取。
支架
支架是用来固定风速计的装置 ，它可以固定风速计，使风速 计保持水平状态，并方便用户 携带和使用。
记录结果 4
记录测量数据，以便后续分析和使用。
9. 维护保养
定期清洁
定期清洁仪器表面，防止灰尘积聚，影响仪器正常工作。使用柔 软的布料清洁，避免使用尖锐或腐蚀性物品。
定期检查
定期检查仪器各个部件，确保其完好无损，并及时更换损坏的部 件。检查风杯、风向标、传感器等是否正常工作。
10. 校准方法
准备工作
小型化
轻便三杯风向风速仪具有体积小、重量轻 的优点。
总结
JJG431-2024 轻便三杯风向风速仪是一种重要的气象监测工具，在气象预报 、环境监测、航空航海等领域具有广泛应用。
该仪器具有轻便、准确、可靠等优点，能够有效地测量风向和风速，为相关 领域提供准确可靠的数据支持。
随着技术的不断发展，轻便三杯风向风速仪将不断优化和改进，其应用范围 也将更加广泛。
气象学中的风力的测量和分析方法
气象学中的风力的测量和分析方法在气象学中，风力的测量和分析是非常重要的，因为风是大气运动的基本要素之一，对天气的形成与变化有着重要的影响。
为了准确地预测天气变化，科学家们提出了一系列的风力测量和分析方法。
本文将介绍一些常见的方法，以及它们的优缺点。
一、风速的测量方法1. 风力计测量法风力计是一种专门用于测量风速的仪器。
它通常包括一个风车，根据风车的旋转速度可以判断风的强弱。
这种方法测量简便，且精度相对较高，适用于风速较小的情况。
然而，当遇到风速较大的情况时，风力计的结构可能无法承受风力，从而导致测量结果不准确。
2. 流体动力学模拟法流体动力学模拟法通过建立数学模型，仿真风场的运动。
这种方法可以模拟不同地点、不同高度的风速分布情况，可以提供详细的风速数据。
然而，由于模拟过程复杂，需要大量的计算资源和较高的专业知识，所以在实际应用中较为局限。
二、风向的测量方法1. 风向标测量法风向标是一种常见的风向测量仪器，它通常由一个旗帜或者箭头构成，指示风的吹向。
这种方法操作简单，价格低廉，适用于简单的风向测量需求。
然而，风向标只能提供风的大致方向，无法提供具体的风向角度。
2. 疏散分析法疏散分析法通过观测某种气味物质在风中传播的方式，来推测风的方向。
这种方法在空气污染控制等领域得到广泛应用。
然而，它对特殊气味物质的要求较高，并且只能提供风的平均方向，不适用于瞬时风向的测量。
三、风力的分析方法1. 风速频率分析法风速频率分析法是通过统计不同风速区间内风向的出现次数，来推测风力的概率分布。
这种方法适用于对大量风速数据进行分析，并可以确定不同风力等级的出现频率。
然而，它只能提供风力的统计特征，无法直接反映具体的风力值。
2. 风场模式分析法风场模式分析法通过观测和分析某一特定时期内的风场分布情况，来推测风力的变化规律。
这种方法可以提供风场的时空分布特征，对于气象灾害的预测和防御具有重要意义。
然而，由于气象系统的复杂性，风场模式分析法需要大量的观测数据和精细的计算模型支持。
风速仪的工作原理
风速仪的工作原理引言风速仪是一种用于测量风速的设备，其工作原理是基于风压差或热敏材料的变化。
它被广泛应用于气象、环境监测、风力发电以及建筑工程等领域。
本文将详细介绍风速仪的工作原理及其应用。
一、风速仪的类型1. 风压差式风速仪风压差式风速仪是最常见和常用的风速测量仪器。
它由两个敏感的风压差传感器组成，这些传感器位于风速仪的正面和背面。
当风速仪暴露在风中时，风的流动会引起风压差，这个差异通过传感器转换为电信号。
根据风压差的大小，设备可以计算得出风速的数值。
2. 热线式风速仪热线式风速仪则是利用热敏材料的电阻随温度变化而变化的原理来测量风速的。
该仪器内置了一个非常薄且具有高热敏感性的热线，当空气流过时，热线会冷却下来，从而导致电阻发生变化。
通过测量电阻变化的大小，风速仪可以计算出风速。
二、风速仪的工作原理无论是风压差式风速仪还是热线式风速仪，其工作原理都是基于测量风速带来的物理变化。
下面将分别介绍这两种风速仪的工作原理。
1. 风压差式风速仪风压差式风速仪的工作原理基于当风的流动通过其外部传感器时，会产生风压差。
这个风压差被传感器感知到，并转换成电信号。
风压差的大小取决于风速和风速仪的设计特性。
通常来说，风压差越大，风速就越大。
传感器将电信号转换成数值，然后通过计算得出风速的测量结果。
2. 热线式风速仪热线式风速仪的工作原理是利用一个热线或热敏电阻来测量风速。
当空气流经热线时，热线会冷却下来，导致其电阻发生变化。
风速仪通过测量电阻变化的大小来计算风速。
三、风速仪的应用1. 气象学在气象学中，风速仪是测量大气层中风速的重要设备。
通过测量风速，可以更准确地预测天气变化，了解气候趋势以及对环境污染进行监测。
2. 环境监测风速仪也在环境监测中发挥着重要作用。
通过测量风速，可以了解空气流动情况，从而判断空气质量和各种污染物的扩散情况。
3. 风力发电在风力发电领域，风速仪被广泛应用来测量风速，从而调整风力发电机组的转速和功率输出，以最大限度地提高发电效率。

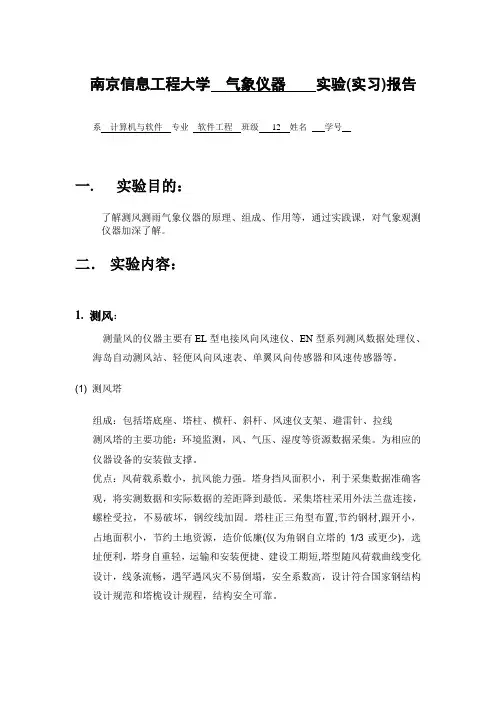

南京信息工程大学__气象仪器____实验剖析
南京信息工程大学气象仪器实验(实习)报告系计算机与软件专业软件工程班级12姓名学号一. 实验目的：了解测风测雨气象仪器的原理、组成、作用等，通过实践课，对气象观测仪器加深了解。
二．实验内容：1. 测风：测量风的仪器主要有EL型电接风向风速仪、EN型系列测风数据处理仪、海岛自动测风站、轻便风向风速表、单翼风向传感器和风速传感器等。
(1) 测风塔组成：包括塔底座、塔柱、横杆、斜杆、风速仪支架、避雷针、拉线测风塔的主要功能：环境监测，风、气压、湿度等资源数据采集。
为相应的仪器设备的安装做支撑。
优点：风荷载系数小，抗风能力强。
塔身挡风面积小，利于采集数据准确客观，将实测数据和实际数据的差距降到最低。
采集塔柱采用外法兰盘连接，螺栓受拉，不易破坏，钢绞线加固。
塔柱正三角型布置,节约钢材,跟开小，占地面积小，节约土地资源，造价低廉(仅为角钢自立塔的1/3或更少)，选址便利，塔身自重轻，运输和安装便捷、建设工期短,塔型随风荷载曲线变化设计，线条流畅，遇罕遇风灾不易倒塌，安全系数高，设计符合国家钢结构设计规范和塔桅设计规程，结构安全可靠。
(2)EL型电接风向风速计EL型电接风向风速计是由感应器、指示器、记录器组成的有线遥测仪器。
感应器由风向和风速两部分风杯、交流发电机、蜗轮等组成。
指示器由电源、瞬时风向指示盘、瞬时风速指示盘等组成。
记录器由8个风向电磁铁、自记钟、自计笔、笔挡、充放电线路等部分组成。
EL型风向风向风速计感应部分(3) EN型系列测风数据处理仪EN型系列测风数据处理仪与特定感应器配套可以组成EN1型和EN2型两种自动测风仪。
主要功能有：定时打印输出二分钟、十分钟平均风向风速；打印输出大风报警、航危报大风报警及解除警报的风向、风速及其出现时间，发出报警信号；每天20时打印输出日极大风速、最大风速及相应的风向、出现时间，日合计、日平均，并可随时显示各种瞬时值和平均值，存储24小时风向风速记录。
可代替EL型电接风速风向计的记录器、指示器和大风报警器。
风向仪检测的原理
风向仪检测的原理风向仪是一种用来测量风的方向的仪器。
它是基于风对风向仪装置的影响而工作的。
风向仪的原理是通过检测风的方向来确定风向。
它通常由一个旋转部分和一个指示部分组成。
风向仪的旋转部分通常是一个箭头或带有标尺的圆盘，它可以随风的方向而旋转。
当风吹过风向仪时，风会使旋转部分发生转动。
转动的幅度和方向取决于风的力度和方向。
指示部分通常是一个固定的标尺或刻度盘，它可以显示风的方向。
通过观察指示部分，我们可以了解到风的方向。
风向仪的工作原理基于风对旋转部分的影响。
当风吹过风向仪时，风的力会使旋转部分发生转动。
这是因为风的力对旋转部分产生了一个力矩，使它开始转动。
转动的方向和幅度与风的方向和力度直接相关。
风向仪通过测量旋转部分的转动来确定风的方向。
为了提高风向仪的准确性和灵敏度，现代的风向仪通常采用了一些技术手段。
例如，一些风向仪使用气压传感器来测量风的力度，并将其与旋转部分的转动相结合，从而更准确地确定风的方向。
另一些风向仪使用光电传感器来测量旋转部分的转动，并将其转化为电信号，以便进行数字化处理和显示。
风向仪在生活中有着广泛的应用。
它们常常被用于气象观测、航空、航海、农业等领域。
通过测量风的方向，我们可以更好地了解和预测天气状况，并采取相应的措施。
在航空和航海中，风向仪可以帮助确定飞行或航行的方向，并提供导航支持。
在农业中，风向仪可以帮助农民根据风的方向来合理安排农作物的种植。
在日常生活中，我们也可以使用风向仪来检测风的方向。
比如，在户外活动中，我们可以根据风向仪显示的风向来决定风的方向，并做出相应的安排。
在旅行中，我们可以使用风向仪来判断风的方向，从而帮助我们选择旅行的路线和行程。
风向仪是一种用来测量风的方向的仪器。
它通过检测风对风向仪装置的影响来确定风向。
风向仪的工作原理是基于风对旋转部分的影响，通过测量旋转部分的转动来确定风的方向。
风向仪在气象观测、航空、航海、农业等领域有着广泛的应用。
它可以帮助我们更好地了解和预测天气状况，并提供导航和决策支持。
风的测量-气象仪器
热线风速表是利用一根被加热的金属丝置于空气中，散热速 率与周围空气的流速有关的特性来测量风速。
被加热的金属丝，它所产生的热量为
Q1 0.24I2Rt
式中I为流过热线的电流，Rt为热线电阻。与此同时，在速度 为v的气流中，一根垂直于气流的金属丝，它散失到空气中的热量
为
Q2(ABv)(t)
式中系数A代表分子的散热作用，B v 代表气流的作用。对于某一 热线风速表，A、B均为常系数， t-θ为热线与气温的温差。
7.3 风速的测量
❖风杯式风速计
当风杯转动时，带动同轴 的多齿截光盘或磁棒转动，通 过电路得到与风杯转速成正比 的脉冲信号，该脉冲信号由计 数器计数，经换算后就能得出 实际风速值。
2020/9/21
28
. LOGO
7.3 风速的测量
❖风杯式风速计
目前新型转杯风速表均是采用三杯的，并且锥形杯的性能比半 球形的好
2020/9/21
29
. LOGO
7.3 风速的测量
❖风杯式风速计
当风速增加时转杯能 迅速增加转速，以适 应气流速度
风速减小时，由于惯 性影响，转速却不能 立即下降
旋转式风速表在阵性风里指示的风速一 般是偏高的成为过高效应（产生的平均 误差约为10%）
过高效应还会受到垂直气流和风向脉动的影响
2020/9/21
❖ 风向标
2020/9/21
18
. LOGO
7.2 风向的测量
❖ 风向标
2020/9/21
19
. LOGO
7.2 风向的测量
❖ 风向标的动态特性
对于风向标，当风向变化时，它将经过一个阻尼简谐振动产 生过量指示而逐渐趋于稳定。仪器的响应取决于环境量、仪 器的响应速度和加速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018/1/30
15
LOGO 仪器科学与技术系
7.2 风向的测量
风向标
风向标的设计要求 1.在小风时能反应风向的变动，即有良好的启动性能；
2.具有良好的动态特性，即能迅速准确地跟踪外界的风 向变化
气 象 仪 器
2018/1/30
16
LOGO 仪器科学与技术系
7.2 风向的测量
气 象 仪 器
2018/1/30
7
LOGO 仪器科学与技术系
7.1 概述
单位
风速的常用单位是m/s 1m/s = 3.6 km/h 记录风速取一位小数 风向以 10°作为一个单位，用电 码01、02、…36来表示，以正北为基 准，顺时针方向旋转。当风向仪器精 度较低时，一般用16个方位表示，用 英文缩写符号记录。
2018/1/30
12
LOGO 仪器科学与技术系
7.1 概述
风的测量方法
测量风向
• 风向标
气 象 仪 器
测量风速
• 风杯式风速计、风车风速计、螺旋桨式风速计、热线风速表、超声 波风速表
同时测量风向和风速
• EL型电接风向风速计等
测量高空风向和风速
• 风廓线雷达
2018/1/30 13 LOGO 仪器科学与技术系
7.3 风速的测量
螺旋桨式风速计
电扇由电动机带动风扇叶片旋转，在叶片前后产生一个压 力差，推动气流流动。螺旋浆式风速计的工作原理恰好与此相 反，对准气流的叶片系统受到风压的作用，产生一定的扭力矩 使叶片系统旋转。这种能量如果加以利用就是风力发电。 螺旋桨式风速计是由若干片桨叶按一定角度等间隔地装置 在一铅直面内。
2018/1/30 27 LOGO 仪器科学与技术系
气 象 仪 器
7.3 风速的测量
风杯式风速计
当风杯转动时，带动同轴 的多齿截光盘或磁棒转动，通 过电路得到与风杯转速成正比 的脉冲信号，该脉冲信号由计 数器计数，经换算后就能得出 实际风速值。
气 象 仪 器
2018/1/30
28
LOGO 仪器科学与技术系
2018/1/30 24 LOGO 仪器科学与技术系
7.3 风速的测量
旋转式风速计
旋转式风速计的感应部分是一个固定在转轴上的感应风 的组件。常见的有风杯式风速计、螺旋桨 式风速计。
气 象 仪 器
2018/1/30
25
LOGO 仪器科学与技术系
7.3 风速的测量
风杯式风速计
目前普遍采用的测定风速的仪器是风杯式风速计，它的 感应部分是由三个或四个圆锥形或半球形的空杯组成。空心 杯壳固定在互成 120 °的三叉星形支架上或互成 90°的十字形 支架上，杯的凹面顺着一个方向排列，整个横臂架则固定在 一根垂直的旋转轴上。
风的测量值应包括平均值和瞬时值两部分。 “平均值” • 是指在一定时段内的平均
气 象 仪 器
“瞬时值”
2018/1/30
• 可认为在一个相当短的取样时段
内的平均，或称为“光滑值”
4 LOGO 仪器科学与技术系
7.1 概述
风的定义
指空气质点在单位时间 指风的来向 内所移动的水平距离
风速 风向
瞬时风速
7.2 风向的测量
风向标
气 象 仪 器
风向标外形可分为尾翼、平衡锤、指向杆、转动轴四部分
尾
翼
• 感受风力的部件，在风力的作用下产生旋转力矩，使指 向杆不断调整取向，与风向保持一致 • 指示风的来向 • 装在指向杆上，以使整个风向标对支点（旋转主轴）保 持重力矩平衡 • 风向标的转动中心，并通过它带动一些传感元件使风向 标指示的度数传送到室内的指示仪表上
气 象 仪 器
2018/1/30
8
LOGO 仪器科学与技术系
7.1 概述
单位
气 象 仪 器
2018/1/30
9
LOGO 仪器科学与技术系
7.1 概述
单位
气 象 仪 器
2018/1/30
10
LOGO 仪器科学与技术系
7.1 概述
单位
风级歌
气 象 仪 器
零级烟柱直冲天，一级青烟随风偏； 二级轻风吹脸面，三级叶动红旗展； 四级枝摇飞纸片，五级带叶小树摇； 六级举伞步行艰，七级迎风走不便； 八级风吹树枝断，九级屋顶飞瓦片； 十级拔树又倒屋，十一二级陆上很少见。
21
LOGO 仪器科学与技术系
7.2 风向的测量
风向信号的传送和指示
格雷码式
气 象 仪 器
2018/1/30
22
LOGO 仪器科学与技术系
7.2 风向的测量
风向信号的传送和指示
格雷码式
常用7位，分 辨率为2.8度
气 象 仪 器
格雷码盘由等分的同心圆组成，由内 到外分别做0、20、21、22、23、24、 25、26、27……等份，相邻两份做透光 和不透光处理，（图中涂黑的表示不 透明，未涂黑的处表示透明）通过位 于码盘两侧同一半径上的光电耦合器 件对输出相应的格雷码。当光通过码 盘的透明部分时，光电耦合器件接收 到的信号为“1”；当光通过码盘的不 透明部分时，接收到的信号为“0”。
2018/1/30
20
LOGO 仪器科学与技术系
7.2 风向的测量
风向信号的传送和指示
风向标感应的风向必须传递到地面的指示仪表上， 以触点式最为简单，风向标带动触点，接通代表风向的 灯泡或记录笔电磁铁，作出风向的指示或记录，但它的 分辨只能做到一个方位22.5°。
气 象 仪 器
2018/1/30
风向标
为了使风向标灵敏，可以在 重量一定的前提下，加大尾 翼的面积，加大其压力中心 到垂直轴的距离（力臂）， 减小轴部摩擦等。 为了使风向标稳定，则需要 适当减小风向标的重量，减 小转动半径和增大受风面积， 也可以改进风标的形状。
气 象 仪 器
可见这两个要求有时是互相矛盾
的，需要设计成哪种形式，要根 据测量任务来决定。
气 象 仪 器
单叶型（单尾型）：
• 灵敏性、稳定性不够理想实测中应用较少
2018/1/30
19
LOGO 仪器科学与技术系
7.2 风向的测量
风向标的动态特性
对于风向标，当风向变化时，它将经过一个阻尼简谐振动产 生过量指示而逐渐趋于稳定。仪器的响应取决于环境量、仪 器的响应速度和加速度。
气 象 仪 器
2018/1/30 17 LOGO 仪器科学与技术系
7.2 风向的测量
风向标
双叶型（双尾型）：
• 尾部两翼有20度的张角，增大了垂直方向上的风压，灵 敏性较好，同时由于张角的存在，风向标作惯性转动时， 受到摆回平衡位置的力也要大些，因此稳定性高。缺陷： 尾翼对气流的破坏严重。
气 象 仪 器
菱形风向标
气象仪器
第七章 风的测量
7.1 概述 7.2 风向的测量
气 象 仪 器
7.3 风速的测量
7.4 EL型风向风速计 7.5 风廓线雷达 7.6 测风仪器的安装与检定
2018/1/30 2 LOGO 仪器科学与技术系
7.1 概述
风的定义
空气的运动可分解成垂直的和水平的两个分量。 垂直分量称为空气的垂直运动（如对流运动）。风就 是空气的水平运动，它是一个矢量，风的运动既有速 度又有方向。因此风的观测包括风向和风速两项。 。
14
指向杆 平衡锤
转动轴
2018/1/30
LOGO 仪器科学与技术系
7.2 风向的测量
风向标
当风的来向与风向标成某一交角时，风对风向标产生压 力，这个力可以分解成平行和垂直于风向标的两个风力。由 于风向标头部受风面积比较小，尾翼受风面积比较大，因而 感受的风压不相等，垂直于尾翼的风压产生风压力矩，使风 向标绕垂直轴旋转，直至风向标头部正好对风的来向时，由 于翼板两边受力平衡，风向标就稳定在某一方位。
7.3 风速的测量
风杯式风速计
实验认为三杯优于四杯
一较稳定
气 象 仪 器
二是同样的材料和结构，单位质量所得到
旋转力矩是三杯大于四杯，因此比较灵敏
目前新型转杯风速表均是采用三杯的，并且锥形杯的性能比半 球形的好
2018/1/30 29 LOGO 仪器科学与技术系
极大风速
指某个时段内出现的瞬 时风速的最大值。
2018/1/30
5
LOGO 仪器科学与技术系
7.1 概述
风的定义
如何取得具有代表性的风资料？
气 象 仪 器
风是所有气象要素中随时间变化最剧烈的一个要素。 在观测中为了取得具有一定代表性的风向、风速资料、风 的观测一般是取某一时间内的平均风速和最多风向。 实验表明：取10min时间段内的平均值即可达到一定代 表性的要求。在大多数风的阵性涨落不大的情况下，取 1~2min 时间端内的平均值，也可达到一定代表性的要求。 气象台站观测中，一般是取2min的平均风速和最多风向， 自记仪器是取10min的平均风速和最多风向。
2018/1/30
11
LOGO 仪器科学与技术系
7.1 概述
当没有测定风向风速的仪器，或仪器出现故障时，可目测风 向风力 估计风力 根据风对地面或海面物体的影响而引起的现象，按风力等级 表估计，并记录相应风速的中数值
目测风向
气 象 仪 器
根据炊烟、旌旗、布条展开方向及人的感觉，按八个方位估 计。目测风向风力时，观测者应站在空旷处，多选几个物体 认真观察，以尽量减少估计误差
2018/1/30 23 LOGO 仪器科学与技术系
7.2 风向的测量
风向信号的传送和指示
格雷码式
气 象 仪 器
格雷码最大的优点是每进一位只有 其中的一位数发生0与1之间的变化，因 为即使发生误读也只能产生一位码的误 差，这对保证测量风向的精度是大有好 处的。格雷码盘固定在风向标的轴上。 当码盘随着风向标转动时，通过光电转 换线路，把光电信号转换为电信号，输 入到指示、记录系统，实现格雷码与风 向标角度的转换。
