低压开关柜招标文件

低压配电柜招标货物技术规范合同包5本次招标的设备为生产车间低压配电柜，按机械工业第二设计院施工图顺序制作。

投标方需提供全新的在当今技术领先的产品，产品具有高可靠性、节能、体积小、维护方便等特点。

1.总则1.1本规范是对上述低压开关柜的设计、制造、现场调试及售后服务的最低要求，是在遵循现行的有关标准规范的原则下对低压开关柜提出的一般要求和限制性说明。

1.2卖方在遵守本规范的同时，并不意味着解除其对低压开关柜的正确设计、选件、制造及满足规定的操作工况所承担的责任。

1.3卖方制作的低压开关柜应达到国家标准规定及设计图纸的要求，并对设计的低压开关柜及柜内电气元件的质量、性能承担全部责任。

1.4本规范及订货图纸构成订货合同的技术部分。

卖方如有疑异，应在投标前及时与买方联系并加以确认，否则就视投标商完全接受了了本规程规定的要求。

1.5在合同签定之后，买方保留对本招标书提出补充要求及修改的权利，卖方予以接受。

1.6低压开关柜数量、排列顺序、技术参数等按二院图纸制作。

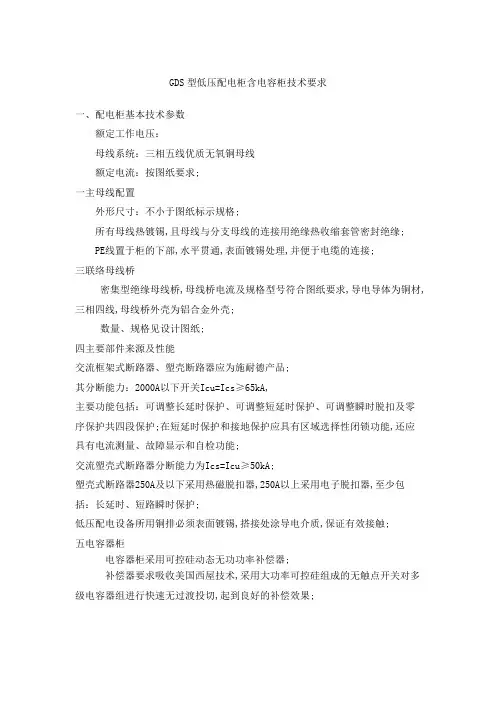

2.技术要求2.1本工程低压开关柜的设计、制作、检验和验收应符合下列标准：（1）GB7251.1-1997《低压成套开关设备和控制设备》（2）IEC439-1 《低压成套开关设备和控制设备》满足参数要求：额定工作电压AC380V频率50Hz额定绝缘电压AC660V控制回路额定电压AC220V、AC380V 并说明数据表（图纸）中数据及文件要求，若对数据及文件不能接受时，应在投标时说明。

2.2卖方应严格地按照图纸施工，不得更改设计图纸中电路图（二次原理接线图）所要求的功能，柜体结构形式及几何尺寸；在设计、制作中如发现问题，应及时与买方或设计单位联系，并加以确认。

2.3低压开关柜落地安装，柜体主构架采用型钢结构，金属外壳采用敷铝锌板弯制。

板厚度大于等于2ｍｍ，柜体表面平整、无凹凸不平，柜门无陡晃，尺寸相同的低压开关柜门可互换，低压开关柜外壳的防护等级为IP30。

2.4主母排及分支母排采用全长镀锡处理。

母排应按IEC431采用钢性硬接高导电的电解铜，母排截面在整个长度内应均匀，其截面应承受连续的负荷电流。

支持母排的绝缘子或其它材料应有合格的性能，以适应机械及电气要求。

2.5主母排预安装后做好编号分节供货。

2.6每台低压开关柜都须有铭牌，标明生产厂家、设备名称及型号。

柜内、柜面每个元件都要有标记，柜内每条配线都要有标记，同一条线的两端的标记要一致。

输入/输出端子排及每个端子排都须有标记。

所使用的语言、文字、符号等必须规范，以中文和相当的国标为主要规范。

2.7柜体颜色由投标方提供色标，招标方确认。

2.8柜内的动力线采用相色识别，颜色可以是连续的或以有规律的间隔及动力线两端50mm宽的色带，色标应喷漆后注入标准绝缘漆。

2.9元件要求：2.9.1低压框架空气断路器空气断路器应采用ABB、西门子合资标准型产品。

断路器操作机构应为弹簧储能型，既可手动又可电动储能，带电子式脱扣器。

可采用按钮手动闭和和开断空气断路器，采用三段式电流保护：即INST （电流速断瞬时）、STD（过电流短延时）和LTD（过负荷长延时）保护，其电流和时间的整定值均可根据需要进行调节。

应有ON/OFF 开断状态指示灯和弹簧储能/弹簧释放的状态指示灯。

不设失压保护。

相同型号的空气断路器以抽屉的方式允许在隔离条件下调换、试验及维修。

母联空气断路器手动切换，设置连锁装置，在两列母排带电的情况下，母联空气断路器不能投切，其中任一列失电的情况下，可手动投切。

空气断路器额定开断电流不小于设计值。

2.9.2低压塑壳空气开关塑壳空气开关采用ABB、西门子合资标准型产品。

配电保护用塑壳空气开关带有热过载及短路脱扣器，其电流整定值连续可调，不设失压保护。

电机保护用塑壳空气开关至少带有短路脱扣器，与热过载继电器配合构成短路和过载保护，脱扣器电流整定值连续可调。

塑壳空气开关额定运行分断能力Ics与极限分断能力Icu之间满足Ics≥75% Icu。

塑壳空气开关额定开断电流不小于设计值。

2.9.3交流接触器、热继电器、中间继电器交流接触器、热继电器、中间继电器采用国内名牌标准型产品。

根据电路图（二次原理接线图）2.9.4隔离开关和熔断开关隔离开关和熔断开关最低用ABB、西门子合资产品。

隔离开关分断和闭合应为手动操作，满足设备的额定电流值；熔体应能从熔断开关中快速拆装。

2.9.5电气测量仪表、计量电度表、电流互感器、电压选择开关电气测量仪表、计量电度表、电流互感器、电压选择开关最低选用国内名牌产品。

应考虑短时过负荷运行时不损坏测量仪表，测量仪表精确等级不低于2.5级，所有仪表设备、辅件及附件应按有关IEC 标准及规范制造并经型式常规试验。

电压表配有可选择相-、相对地电压选择开关，计量电读表精确等级不低于2.0级，电压互感器选用精确等级为1.0级互感器。

2.10柜内动力线应根据要求采用母排或电缆并满足每个装置的额定电压、额定电流和最大故障条件。

低压柜（含电容器柜）联结母排由卖方负责制做。

2.11控制导线联结控制、保护及仪表设备的导线为截面不小于2.5mm2的铜导线，绝缘等级为0.6KV。

柜内控制导线应整齐地编织夹紧，导线上没有损伤或施工工具留下的痕迹。

每一功能单元或组件的柜内外控制导线必须在端子排上接口，不能使用锡焊。

3.检验3.1制造厂应具有健全的质量保证体系，能够有效的实施各项环节的质量控制，确保产品质量。

3.2零部件在制作完成之后，应按图纸及相关标准规范进行严格的检验，不符和图纸、标准规范及本规范的货物将被拒绝。

3.3制造厂在设备制造中间应通知买方到厂进行中间监制。

3.4设备制造完成之后，卖方应通知买方到现场检查，检查的标准及具体要求见投标图纸，但不作为最终验收。

3.5卖方在设备的检测前3天书面通知买方参加检测，买方如过期未到，卖方可自行安排。

3.6制造厂应交纳下列检测文件：3.6.1型式试验：提供通过型式试验证明，内容包括验证温升、绝缘强度、短路强度、接地连续性、接地动作、IP防护等级等。

3.6.2指示仪表合格证及误差试验记录3.6.3低压柜内热继电器检测记录。

3.7设备进厂前应通知买方，得到买方允许后方可进厂，设备在吊运过程中不得出现任何损坏、变形、破损现象，否则买方有权拒绝。

4.服务与保证4.1当开关柜的安装工作完成卖方接到买方通知后，卖方应到现场负责安开关柜装调试工作，直到开关柜在运行过程中达到各项性能指标并保证连续运转。

4.2开关柜实行“三包”，开关柜在双方确定的操作条件下运行12月内，如果出现故障后因产品质量不良而发生损坏时，卖方应在接到买方通知后当天内赶到现场负责故障排除，免费更换相同品质元件和修复设备，直到开关柜在规定的操作条件下恢复正常运行，并达到所规定的性能要求。

4.3开关柜超过保修期后，在运行中出现买方不能处理的问题时，卖方售后服务人员在接到通知后应在4小时内到达现场解决问题。

5.投标商应提交的技术文件5.1企业资质证明，制作许可、质量体系认证证书。

5.2制作及检验标准5.3柜内电气元件型号品牌及产地一览表。

5.4开关柜性能表，包括元器件性能参数。

5.5检验测试项目5.6主要用户一览表，包括用户名称、型号、数量使用年限及用户意见。

5.7其他相关文件5.8提供近3年销售业绩，近3年销售额，并要求3年内连续增长。

04年总产值2亿元以上。

6．中标后卖方应提交下列文件及附件：6.1装箱清单。

6.2产品合格证。

6.3使用说明书。

6.4出厂试验报告。

6.5有关电气图纸（4套）。

6.6柜门钥匙、操作手柄及合同规定的备品备件。

6.7主要元器件的安装使用说明书。

6.8开关柜详细安装图7．备品备件卖方提出备品备件清单。

8.图纸和资料8.1除本技术规范书的规定外，供方应准备与合同相符的技术资料，例如：样本、图纸、操作手册、使用说明、出厂试验报告和服务手册等资料，应包装好随货物发运。

8.2如上述的资料不完整或丢失，供方应在收到通知后立即免费提供，并负责解决安装中出现的技术问题。

9.包装和运输供方交付的所有资料应符合“GB”有关包装储运指示标志的规定，具有适合长途运输多次搬运、装卸的坚固包装，并按设备特点，按需要分别加上防冲撞、防潮、防霉、防锈、防腐蚀的保护措施，以便货物在没有任何损坏的情况下安全运抵合同设备安装现场。

10.交货期合同签定后35天，卖方交货到买方现场。

如发现卖方制造质量问题和运输过程中造成破损，买方有权拒绝验收。

11.质量保证11.1质量保证期（12个月）。

使用寿命不少于20年。

要有良好的质量保证体系，质量保证和售后服务详细说明。

11.2提供的变压器应符合规范书以及有关技术标准的要求，并提供下列质量证明书：产品合格证、制造检验记录、材料合格证、电器试验报告11.3在进行安装、调试过程中损坏或有缺陷的零部件供方应及时更换。

12.设备安装、调试技术指导及要求12.1供方保证派遣优秀的售后服务人员到现场进行指导安装、调试及性能试验，保证产品顺利、安全的投运。

12.2供方无偿培训需方维修人员，达到能独立检修、操作水平。

12.3供方实行终身服务，以最优惠的价格长期提供易损件和零配件。

13.产品验收按招标文件中提及的设计、制造检验标准、产品结构要求、试验和检验内容、供货范围在现场运行1个月后无质量问题，双方进行最终验收。
