隧道施工地质灾害对施工人员、施工机具造成的安全威胁，一直是隧道及地下工程界期待解决的问题。隧道 施工地质超前预报研究的主要任务就是探测隧道施工掌子面前方不良地质体的分布，预测因不良地质体存在可能 引发的隧道地质灾害。
从上世纪八十年代始，我们结合大瑶山隧道、天马山隧道，首先在我国开展地质声学法隧道地质超前预报技 术研究(图1)，开展“隧道施工掌子面前方不良地质预报技术”-声波反射法研究(1990～1995年)，提出了HSP水 平声波剖面法隧道施工地质预报的理论和技术，该课题于1995年12月通过铁道部科技成果鉴定，并于1997年获铁 道部科技进步三等奖(图2)。
谢谢观看
超前地质预报
对掌子面前方及其周边的围岩与地层情况做出超前预报
目录
01 物探方法
03 高密度电法
02 超前预报
超前地质预报或隧道超前地质预报(Tunnel Geological Prediction/Prospecting)，是在隧道开挖时，对 掌子面前方及其周边（主要是铁路隧道）的围岩与地层情况做出超前预报。
TST地质超前预报技术具有如下优点：
1. TST隧道超前预报技术是国内外唯一的实现了地下三维波场识别与分离的超前预报技术，有效消除侧向波 和面波干扰，保证成像的真实性；
2. TST是唯一的实现了围岩波速精确分析的超前预报技术，保证构造定位的精确性；
3. TST是建立在逆散射成像原理基础上的超前预报技术，与传统的反射地震技术相比具有更高的分辨率。同 时运用了地震波的运动学和动力学信息，不但可精确确定地质构造的位置，同时获得围岩力学性状的空间变化；
所获荣誉2002年至今，结合辽宁大伙房水库引水工程和锦屏电站引水隧洞TBM施工情况，进一步开展掘进机 施工条件下HSP与波反射法预报研究，以及国家自然科学基金项目“高压大流量岩溶裂隙水与不良地质超前预报 与治理”之子项-岩体温度法隧道施工掌子面前方涌水预报研究；其中，“TBM突破不良地质地段的地质超前预报 及施工预案研究”在“利用TBM刀具切割岩石激发的信号作为HSP声波反射法预报的激发信号，以及适合于TBM施 工的水工隧洞围岩分级修正模型等方面取得明显的创新性，对TBM快速通过不良地质地段及安全施工提供了技术 保障，其TBM超前地质预报技术达到国际先进水平”。
超前地质预报

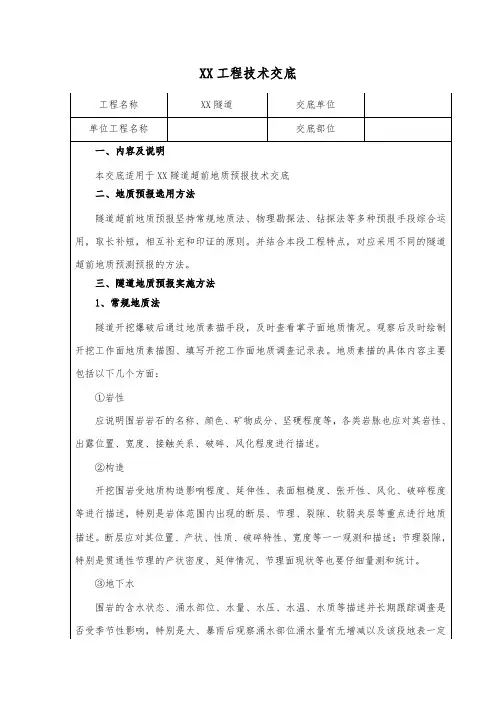

XX工程技术交底工程名称XX隧道交底单位单位工程名称交底部位一、内容及说明本交底适用于XX隧道超前地质预报技术交底二、地质预报选用方法隧道超前地质预报坚持常规地质法、物理勘探法、钻探法等多种预报手段综合运用，取长补短，相互补充和印证的原则。
并结合本段工程特点，对应采用不同的隧道超前地质预测预报的方法。
三、隧道地质预报实施方法1、常规地质法隧道开挖爆破后通过地质素描手段，及时查看掌子面地质情况。
观察后及时绘制开挖工作面地质素描图、填写开挖工作面地质调查记录表。
地质素描的具体内容主要包括以下几个方面：①岩性应说明围岩岩石的名称、颜色、矿物成分、坚硬程度等，各类岩脉也应对其岩性、出露位置、宽度、接触关系、破碎、风化程度进行描述。
②构造开挖围岩受地质构造影响程度、延伸性、表面粗糙度、张开性、风化、破碎程度等进行描述，特别是岩体范围内出现的断层、节理、裂隙、软弱夹层等重点进行地质描述。
断层应对其位置、产状、性质、破碎特性、宽度等一一观测和描述；节理裂隙，特别是贯通性节理的产状密度、延伸情况、节理面现状等也要仔细量测和统计。
③地下水围岩的含水状态、涌水部位、水量、水压、水温、水质等描述并长期跟踪调查是否受季节性影响，特别是大、暴雨后观察涌水部位涌水量有无增减以及该段地表一定范围内是否有水源补给情况并作好记录。
④围岩变形破坏情况开挖段围岩发生坍方、掉块、岩爆等现象的位置、性质、形态、规模作详细记录。
2、TSP203超前地质预报系统TSP探测方法：①钻孔：在距离掌子面50m处钻深度为1.5m的孔，布置传感器；自掌子面起，每隔1.5m钻孔一个，钻孔深度为1.5m，最后一个孔与传感器的距离大于20m。
所有钻孔的高度尽可能的在同一标高线上。
钻孔完毕后，逐个测量孔的深度和倾斜度，并作好记录。
②埋设传感器杆：埋设传感器前，先清孔，清除孔底虚碴，放入锚固剂卷，插入传感器套杆，用钻带动其钻动，保证锚固剂卷充分搅拌。
待传感器杆固定后，插入传感器，注意传感器方向朝向掌子面。
隧道施工过程中超前地质预报的方法与原理

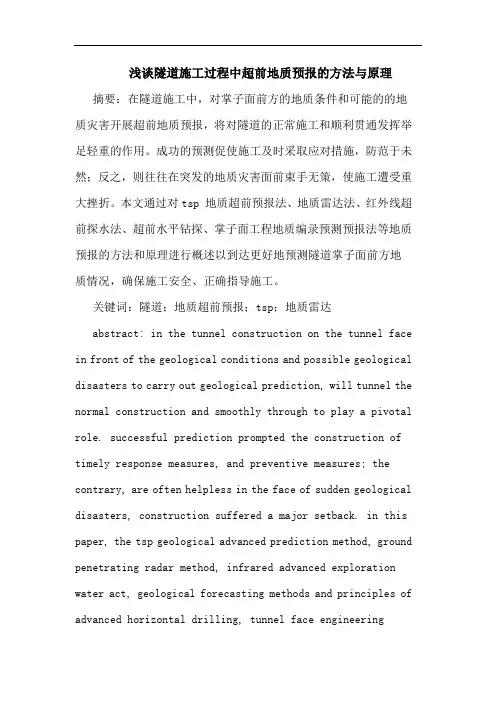

浅谈隧道施工过程中超前地质预报的方法与原理摘要：在隧道施工中，对掌子面前方的地质条件和可能的的地质灾害开展超前地质预报，将对隧道的正常施工和顺利贯通发挥举足轻重的作用。
成功的预测促使施工及时采取应对措施，防范于未然；反之，则往往在突发的地质灾害面前束手无策，使施工遭受重大挫折。
本文通过对tsp 地质超前预报法、地质雷达法、红外线超前探水法、超前水平钻探、掌子面工程地质编录预测预报法等地质预报的方法和原理进行概述以到达更好地预测隧道掌子面前方地质情况，确保施工安全、正确指导施工。
关键词：隧道；地质超前预报；tsp；地质雷达abstract: in the tunnel construction on the tunnel face in front of the geological conditions and possible geological disasters to carry out geological prediction, will tunnel the normal construction and smoothly through to play a pivotal role. successful prediction prompted the construction of timely response measures, and preventive measures; the contrary, are often helpless in the face of sudden geological disasters, construction suffered a major setback. in this paper, the tsp geological advanced prediction method, ground penetrating radar method, infrared advanced exploration water act, geological forecasting methods and principles of advanced horizontal drilling, tunnel face engineeringgeological record forecasting method outlined in order to reach better predict the tunnel shod front side of the geological conditions to ensure construction safety, the right to guide the construction.keywords: tunnel; geological advanced prediction; of tsp; geological radar中图分类号： u45文献标识码：a 文章编号：2095-2104（2012）引言：全面、完善、扎实的做好隧道施工超前地质预报工作既是设计单位及时进行动态设计的基本依据，又是指导隧道施工正确决策、保证隧道施工安全、提高工程设计和施工质量、减少和杜绝突发地质灾害发生的有效和必要的隧道工程施工的基础性工作。
隧道施工地质超前预报方法
隧道施工地质超前预报方法隧道施工是现代城市建设和交通运输发展中不可或缺的一部分。
然而，由于地质条件的复杂性和不确定性，隧道施工常常面临诸多挑战和风险。
为了有效地应对这些挑战和风险，隧道施工地质超前预报方法应运而生。
地质超前预报方法是指在隧道施工过程中，通过对地质情况的科学分析和预测，提前了解隧道施工所面临的地质条件和隐患，并制定相应的施工方案和安全措施。
这种方法可以提高施工的效率和质量，减少事故的发生，降低施工成本，是隧道施工中不可或缺的一环。
隧道施工地质超前预报方法主要包括以下几个方面：1.地质勘探：地质勘探是隧道施工地质超前预报的基础工作。
地质勘探包括地质地貌、岩土工程和水文地质等方面的调查和研究。
通过地质勘探，可以了解隧道施工区域的地质结构、岩土工程性质和水文地质条件，为隧道施工提供准确的地质数据和信息。
2.地质分析：地质分析是在地质勘探的基础上，对地质数据进行科学分析和综合评价。
地质分析可以通过地质剖面图、岩芯分析、地质构造分析等手段，对隧道施工区域的地质条件进行综合评估，确定可能存在的地质问题和风险。
3.地质预测：地质预测是在地质分析的基础上，对隧道施工过程中可能发生的地质灾害进行预测。
地质预测可以通过建立地质模型、数值模拟和经验方法等手段，对可能发生的地质灾害进行定量分析和预测，为隧道施工提供预警和控制措施。
4.施工监测：施工监测是在隧道施工过程中，对地质条件和隧道变形进行实时监测和记录。
施工监测可以通过使用传感器、监测仪器和遥感技术等手段，对隧道施工过程中的地质变化和隐患进行及时监测和预警，为施工方提供及时的决策依据和调整施工方案。
5.风险评估：风险评估是在地质预测和施工监测的基础上，对隧道施工过程中的地质风险进行定量评估和分析。
风险评估可以通过建立风险模型和评估方法，对隧道施工中可能发生的地质灾害的概率和影响进行评估，为施工方提供风险控制和决策支持。
通过以上几个方面的工作，隧道施工地质超前预报方法可以有效地减少隧道施工中的地质风险和事故发生的可能性，提高施工效率和质量，降低施工成本。
隧道工程—超前地质探测与预报方法
隧道工程—超前地质探测与预报方法根据隧道工程地质条件，结合以往施工中在超前地质探测与预报方面所积累的经验，拟采用TSP203地质预报系统、地质雷达、超前钻探法、红外线探水仪等进行地质预报，并预测开挖工作面前方一定范围内围岩的工程地质和水文地质条件。
初步确定本次施工采用以下方法进行超前地质探测与预报。
一、TSP203超前地质预报系统TSP203超前地质预报系统是利用地震波在不均匀地质中产生的反射波特性来预报隧道掘进面前方及周围临近区域地质状况。
它是在掌子面后方边墙一定范围内布置一排爆破点，进行微弱爆破，产生的地震波信号在隧道周围岩体内传播，当岩石强度发生变化，比如有断层或岩层变化时，会造成一部分信号返回，界面两侧岩石的强度差别越大，反射回来的信号、返回的时间和方向，通过专用数据处理软件处理，得到岩体强度变化界面的信号也就越强。
返回信号被经过特殊设计的接收器接收转化成信号并进行放大，根据信号返回的时间和方向，通过专用数据处理软件处理，就得到岩体强度变化界面的位置及方位。
TSP203地质预报系统实际操作中有如下特点：适用范围广，适用于极软岩至极硬岩的任何地质情况；距离长，能预测掌子面前100m～200m范围内的地质状况，围岩越硬越完整预报长度就越大；对施工干扰小，可在施工间隙进行，即使专门安排时间，也不过一小时左右；TSP203地质预报系统现场测试示意见下图。
图 TSP203地质预报系统现场测试示意图提交资料及时，在现场采集数据的第二天即可提交正式成果报告。
采用专用处理软件，将复杂多解的波形分析转换为直观的单一解的波形能量分析图。
将隧道顶部和底部的波形能量分析图分析确定之后，可得出断层破碎带、软弱夹层或其它不良地质相对于隧道的空间位置，计算机自动绘出弹形波速度有差异的地质界面相对于隧道轴线的地质平面图和纵断面图。
但也存在预报准确性和预报精度方面的问题，需要采用其他预报手段来补充和完善。
数据处理流程见图3-5-4。
2020年一级建造师《公路工程》章节试题：隧道地质超前预报和监控量测技术含答案

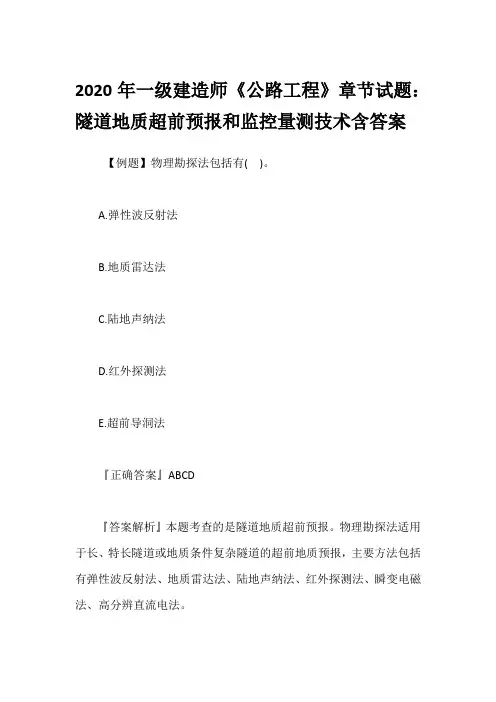

2020年一级建造师《公路工程》章节试题：隧道地质超前预报和监控量测技术含答案【例题】物理勘探法包括有()。
