火焰传感器概述
火焰传感器原理
火焰传感器原理
火焰传感器是一种能够检测和测量火焰存在的设备。
它的工作原理基于火焰的辐射热量和光辐射特性。
火焰传感器通常采用红外线探测技术。
它包括一个红外线发射器和一个红外线接收器。
发射器会发射一束红外线，而接收器则会接收红外线的反射或透过率。
当火焰出现在传感器的检测范围内时，火焰会产生大量的红外线辐射热量和可见光辐射。
这些辐射会被传感器接收器接收到。
接收器会将接收到的信号进行处理和判别。
正常情况下，没有火焰存在时，接收器接收到的红外线信号强度会非常弱。
而当火焰出现时，红外线信号的强度会急剧增加。
火焰传感器会通过设定的阈值来判断火焰是否存在。
一旦火焰辐射的红外线信号强度超过阈值，传感器就会触发报警或其他预设的应对措施。
需要注意的是，火焰传感器只能检测到火焰的存在，而不能判断火焰的大小或温度。
此外，传感器对于其他光源或热源的辐射并不敏感，因此不会误报警。
总的来说，火焰传感器通过红外线探测技术来检测火焰的存在。
它的工作原理基于火焰的辐射热量和光辐射特性，可以在火灾等危险情况下及时发出警报，保障人们的安全。
硬件篇之十一火焰传感器
自动点火系统 主要用于工业锅 炉自动点火，推动点 火枪、油枪或气枪进 退炉膛,是自动化燃油， 燃气点火设备的重要 组成部分。
火焰传感器
火灾报警装置 用来预防火灾， 保护国家资源与生 命安全。
火焰传感器
高效节能燃气燃烧器
广泛应用于军事 ，工厂等，大力节约 了宝贵的能源。
传感器连接线可与微电脑数字/模拟复用端口1-6连接，具体端口根据程序来定。
火焰传感器
可调电阻：调节并锁定红火焰传感器 的探测距离。逆时针调节，传感器探 测距离增大；顺时针调节，传感器探 测距离减小。探测范围为0-100CM(30100CM是可调节的范围)。
火焰传感器
2、火焰传感器的功能与原理
诺宝教育机器人课程
硬件篇之十一 火焰传感器
火焰传感器
1、什么是诺宝火焰传感器？ 火焰传感器是诺宝教育 机器人中具有强大功能的 数字传感器之一，灵敏度 强，主要是用来检测机器 人周围是否有火焰。它科 技知识含量高，操火焰传感器
火焰传感器探头 指示灯 可调电阻 传感器连接线
火焰传感器的主要功能是检测机器人 周围是否有火焰。火焰的温度很高，散发 出来的红外线被火焰传感器接收后产生信 号，将信号输送到微电脑，经过一系列的 分析判断，做出相应的动作。
火焰传感器
火焰传感器
诺宝火焰传感器的注意事项
诺宝火焰传感器在检测是否有火焰的 时候，尽量让传感器与火焰保持在一个水 平面，使其更好接收红外线。
火焰传感器
3、火焰传感器在生活中有哪些应用？
火焰传感器广泛应用于防火报警以及 冶金、机械、铸造、陶瓷、化工等燃油燃 气工业炉。为维护财产安全、节约能源做 出了重要的贡献。
火焰传感器
火焰传感器参数及功能
火焰传感器是一种能够检测火焰或火源的仪器。
它的主要参数和功能如下：
1. 灵敏度：火焰传感器的灵敏度可以调节，根据不同的应用场合可以设置不同的灵敏度。
2. 响应时间：火焰传感器的响应时间很短，一般在几毫秒之内。
3. 工作温度范围：由于火焰传感器需要在高温环境下工作，因此其工作温度范围比较广，一般在-20℃到+70℃之间。
4. 信号输出：火焰传感器一般会通过电信号或者光信号的方式输出检测结果，可以与其他设备进行联动。
5. 自检功能：火焰传感器具有自检功能，能够自动检测自身的工作状态，保证其稳定可靠地工作。
6. 抗干扰能力：火焰传感器还具有抗干扰能力，能够在电磁干扰等环境下正常工作。
7. 安装方式：火焰传感器可以采用壁挂、吸顶或者管道安装等方式，方便实际应用。
总之，火焰传感器是一种非常重要的安全设备，可以有效地检测火源，为保障人们的生命财产安全提供了重要的保障。
火焰传感器工作原理
火焰传感器工作原理火焰传感器是一种能够检测火焰的仪器或器件。
它被广泛应用于火灾报警系统、煤气泄漏检测、工业生产过程中的监控等领域。
它的工作原理基于火焰的特性和传感器的敏感度，下面将详细介绍火焰传感器的工作原理和相关应用。
一、火焰的特性火焰是一种由燃烧过程中释放的可视光和热辐射组成的现象。
它的特点有以下几个方面：1. 发光特性：火焰可以产生可见光，其颜色和亮度与燃烧物质有关。
2. 热辐射特性：火焰产生的热辐射可以被用来检测火焰的存在和程度。
3. 物理特性：火焰呈现出一定的形状和空间分布。
二、火焰传感器的工作原理火焰传感器的工作原理一般分为光电和热敏两种类型。
光电式火焰传感器：光电式火焰传感器通过检测火焰的光辐射来判断是否存在火焰。
它的主要部件是一个光敏元件，通常使用光敏二极管（PD）或光敏晶体管（PMT）。
当火焰存在时，火焰的光辐射会照射到光敏元件上。
光敏元件能够将光能转化为电能，产生相应的电信号。
这个电信号可以被放大和处理，最终用于火焰报警等操作。
热敏式火焰传感器：热敏式火焰传感器通过检测火焰的热辐射来判断是否存在火焰。
它的主要部件是一个热敏元件，通常使用热敏电阻或热敏电离室。
当火焰存在时，火焰的热辐射会导致热敏元件的温度升高。
热敏元件的电阻或电离特性会随着温度的变化而发生改变。
通过测量这种变化，可以判断是否存在火焰并进行相应的控制。
三、火焰传感器的应用火焰传感器在很多领域中发挥着重要的作用。
以下是一些常见的应用场景：1. 火灾报警系统：火焰传感器是火灾报警系统中的核心部件，能够及时发现火焰并触发警报，保护人们的生命财产安全。
2. 工业生产过程监控：在一些高温、易产生火花或易燃易爆的工业生产过程中，火焰传感器能够监测火焰，预防火灾事故的发生。
3. 煤气泄漏检测：火焰传感器能够检测煤气泄漏产生的火焰，及时报警，防止气体泄漏导致的事故。
总结：火焰传感器通过检测火焰的特性来实现对火焰的检测和监测。
它的工作原理涉及火焰的光辐射和热辐射特性。
火焰传感器介绍

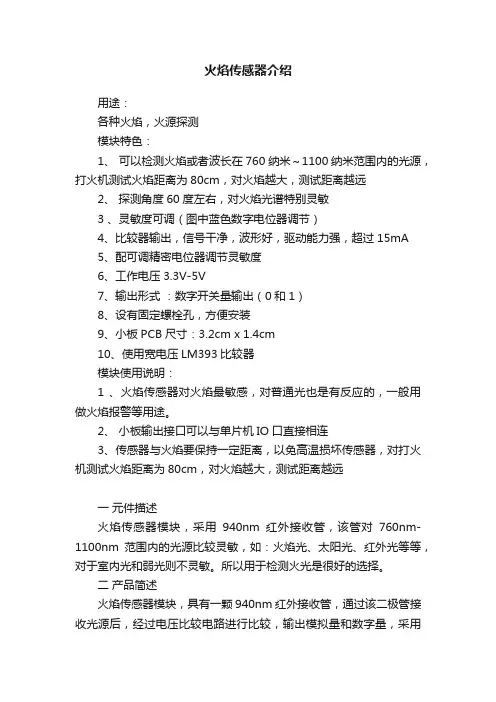

火焰传感器介绍用途：各种火焰，火源探测模块特色：1、可以检测火焰或者波长在760纳米～1100纳米范围内的光源，打火机测试火焰距离为80cm，对火焰越大，测试距离越远2、探测角度60度左右，对火焰光谱特别灵敏3 、灵敏度可调（图中蓝色数字电位器调节）4、比较器输出，信号干净，波形好，驱动能力强，超过15mA5、配可调精密电位器调节灵敏度6、工作电压3.3V-5V7、输出形式：数字开关量输出（0和1）8、设有固定螺栓孔，方便安装9、小板PCB尺寸：3.2cm x 1.4cm10、使用宽电压LM393比较器模块使用说明：1 、火焰传感器对火焰最敏感，对普通光也是有反应的，一般用做火焰报警等用途。
2、小板输出接口可以与单片机IO口直接相连3、传感器与火焰要保持一定距离，以免高温损坏传感器，对打火机测试火焰距离为80cm，对火焰越大，测试距离越远一元件描述火焰传感器模块，采用940nm红外接收管，该管对760nm-1100nm范围内的光源比较灵敏，如：火焰光、太阳光、红外光等等，对于室内光和弱光则不灵敏。
所以用于检测火光是很好的选择。
二产品简述火焰传感器模块，具有一颗940nm红外接收管，通过该二极管接收光源后，经过电压比较电路进行比较，输出模拟量和数字量，采用DC3.3-5V电源供电，功耗较低。
三产品特点1.采用全新进口LM393原装芯片，质量更高，稳定性强。
2.工作电压DC3.3-5V。
3.输出模拟量和数字量，两种形式。
4.带灵敏度调节。
5.板载电源指示灯和开关量指示灯，使工作状态一目了然。
6.板载一个螺丝孔，方便固定。
7.PCB尺寸，3CM*1.6CM，小巧精致。
8.专业SMT贴片工艺，焊点饱满光亮。
9.独立防静电包装。
四接线方式VCC 接DC3.3-5V正极GND接负极DO数字量输出口（0和1）AO模拟量输出口（电压形式0-5V）五使用方法1.接通电源，DC3.3-5V，功率不可过高，切忌正负极不要接反，否则将损坏芯片。
火焰传感器
火焰传感器火灾是每个人都应该避免的危险，尤其在居民区和工业区域。
因此，火灾监测成为一项重要的任务。
现代火灾监测系统依赖于各种传感器来提供关键的信息。
其中之一就是火焰传感器，它可以迅速检测到火焰并向监测系统发送信号，以便触发预警和报警。
本文将介绍有关火焰传感器的知识，包括其工作原理、应用、优缺点等。
工作原理火焰传感器是一种不接触式的光传感器。
它利用了火焰产生的光辐射和热辐射信号。
主要是根据火焰在可见光和红外光区域的发光特性来实现。
当传感器接收到来自火焰的光和热辐射时，传感器将产生感光元件的信号，该信号会被解码转化为数字或模拟值，并与参考值比较。
因此，如果传感器接收到的辐射信号超过了设定的阈值，则传感器会向系统发送信号触发预警或报警。
应用火焰传感器通常用于以下应用：1.火警报警系统中的火源检测；2.工厂、机房和实验室等的火焰监测；3.燃气灶或炉子中的火焰监测。
优缺点优点1.快速检测：火焰传感器可以非常快速地检测到火焰并向监测系统发送信号，便于及时处理火灾；2.无接触：火焰传感器是一种无接触式的传感器，它不会对被测物体造成伤害；3.可靠性高：火焰传感器的检测准确率非常高，能够有效地检测到火灾。
缺点1.成本较高：与其他传感器相比，火焰传感器的价格相对较高；2.误报几率大：火焰传感器会在遇到一些灰尘、蒸汽或光线等干扰时误报，这是一个比较大的问题。
结论火焰传感器在火灾监测和防范中发挥着至关重要的作用。
它的工作原理有别于其他传感器，它具有快速、无接触、高可靠性等优点。
同时，价格相对较高、误报几率大也是需要我们考虑的问题。
总的来说，香港等发达地区的建筑、公用事业和交通行业等领域已经广泛使用了火焰传感器，我们相信在未来，它还将在更广泛的领域中得到应用。
火焰传感器
火焰传感器,最早就是机器人专门用来搜寻火源的传感器,当然火焰传感器也可以用来检测光线的亮度,只就是本传感器对火焰特别灵敏。
并且在生活中,火焰传感器也就是被运用于多方面的。
火焰传感器,利用红外线对对火焰非常敏感的特点,使用特制的红外线接受管来检测火焰,然后把火焰的亮度转化为高低变化的电平信号,输入到中央处理器中,中央处理器根据信号的变化做出相应的程序处理火焰传感器能够探测到波长在700纳米～1000纳米范围内的红外光,探测角度为60,其中红外光波长在880纳米附近时候的灵敏度达到最大。
远红外火焰探头将外界红外光的强弱变化转化为电流的变化,通过A/D转换器反映为0～255范围内数值的变化。
外界红外光越强,数值越小;反之则越大。
火焰传感器主要应用于火灾消防系统,尤其就是一些易燃易爆场所,用来检测火焰的产生。
同时,该传感器也可以用于发动机、锅炉、窑炉等的火焰报警系统火焰就是由各种燃烧生成物、中间物、高温气体、碳氢物质以及无机物质为主体的高温固体微粒构成的。
火焰的热辐射具有离散光谱的气体辐射与连续光谱的固体辐射。
不同燃烧物的火焰辐射强度、波长分布有所差异,但总体来说,其对应火焰温度的1 ～2 μ m 近红外波长域具有最大的辐射强度。
例如汽油燃烧时的火焰辐射强度的波长。
2功能说明火焰传感器就是机器人专门用来搜寻火源的传感器,当然火焰传感器也可以用来检测光线的亮度,只就是本传感器对火焰特别灵敏。
火焰传感器利用红外线对对火焰非常敏感的特点,使用特制的红外线接受管来检测火焰,然后把火焰的亮度转化为高低变化的电平信号,输入到中央处理器中,中央处理器根据信号的变化做出相应的程序处理。
原理火焰传感器:由各种燃烧生成物、中间物、高温气体、碳氢物质以及无机物质为主体的高温固体微粒构成的。
火焰的热辐射具有离散光谱的气体辐射与连续光谱的固体辐射。
不同燃烧物的火焰辐射强度、波长分布有所差异,但总体来说,其对应火焰温度的近红外波长域及紫外光域具有很大的辐射强度,根据这种特性可制成火焰传感器、远红外火焰传感器功能用途:远红外火焰传感器可以用来探测火源或其它一些波长在700纳米～1000纳米范围内的热源。
火焰传感器的原理与应用
火焰传感器的原理与应用1. 火焰传感器的定义火焰传感器是一种能够检测和识别火焰的设备，通过测量和捕获火焰释放的光、热或气体等信号，来判断是否存在火焰并进行相应的报警或控制。
2. 火焰传感器的工作原理火焰传感器的工作原理一般可以分为光电型和热电型两种。
2.1 光电型火焰传感器光电型火焰传感器主要通过检测火焰释放的光信号来判断是否存在火焰。
其原理如下：•火焰产生的光信号经过镜面反射后，通过光栅或光电二极管捕获。
•光电传感器将光信号转换为电信号，并经过放大和滤波。
•通过对比分析光信号的强度和特征参数，判断是否存在火焰。
•当检测到火焰时，触发相应的报警或控制信号。
2.2 热电型火焰传感器热电型火焰传感器主要通过检测火焰释放的热信号来判断是否存在火焰。
其原理如下：•火焰产生的热信号使传感器细丝温度升高。
•热电偶或热电阻将温度变化转换为电信号。
•通过放大和滤波，将热信号转换为可识别的电信号。
•根据电信号的强弱和特征参数，判断是否存在火焰。
•当检测到火焰时，触发相应的报警或控制信号。
3. 火焰传感器的应用火焰传感器广泛应用于各种需要火焰检测和控制的场合，例如：•工业领域：用于工厂、车间、仓库等场所的火焰检测和报警，可用于预防火灾事故的发生。
•家庭安防：用于家庭安防系统，检测火焰并触发报警和灭火装置。
•汽车安全：用于汽车发动机舱、车载气体供应系统等部位的火焰监测，保障车辆安全。
•公共场所：用于火灾报警系统，提供火灾自动报警功能，保障人员安全撤离。
•医疗设备：用于医疗设备的火焰检测和报警，防止火灾对患者和设备造成危险。
4. 火焰传感器的优缺点4.1 优点•可靠性高：火焰传感器对火焰的检测精准度高，可靠性较强。
•响应速度快：火焰传感器通常能够在短时间内迅速响应并触发报警或控制信号。
•适应性广：火焰传感器适用于各种环境下的火焰检测，并可以与其他系统进行集成使用。
4.2 缺点•误报率较高：火焰传感器可能受到光、热等外界环境的干扰，导致误报的可能性较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火焰传感器
flame transducer 火焰是由各种燃烧生成物、中间物、高温气体、碳氢物质以及无机物质为主体的高温固体微粒构成的。
火焰的热辐射具有离散光谱的气体辐射和连续光谱的固体辐射。
不同燃烧物的火焰辐射强度、波长分布有所差异，但总体来说，其对应火焰温度的 1 ～ 2 μ m 近红外波长域具有最大的辐射强度。
例如汽油燃烧时的火焰辐射强度的波长……
功能说明
火焰传感器是机器人专门用来搜寻火源的传感器，当然火焰传感器也可以用来检测光线的亮度，只是本传感器对火焰特别灵敏。
火焰传感器利用红外线对对火焰非常敏感的特点，使用特制的红外线接受管来检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器中，中央处理器根据信号的变化做出相应的程序处理。
远红外火焰传感器
功能用途：远红外火焰传感器可以用来探测火源或其它一些波长在700纳米～1000纳米范围内的热源。
在机器人比赛中，远红外火焰探头起着非常重要的作用，它可以用作机器人的眼睛来寻找火源或足球。
利用它可以制作灭火机器人、足球机器人等。
原理介绍：远红外火焰传感器能够探测到波长在700纳米～1000纳米范围内的红外光，探测角度为60，其中红外光波长在880纳米附近时，其灵敏度达到最大。
远红外火焰探头将外界红外光的强弱变化转化为电流的变化，通过A/D转换器反映为0～255范围内数值的变化。
外界红外光越强，数值越小；红外光越弱，数值越大。
使用说明：
远红外火焰传感器的安装如下图所示，安装使用时注意以下几点：
ａ，将机器人上光敏传感器取下，然后将远红外火焰传
感器直接接在光敏接口上。
ｂ，远红外火焰传感器的插针是有极性的，安装时将红线接在主板上画有“＋”的位置；如在使用时无反应，只要将传感器反插就可以了。
ｃ，在图形化编程时，直接用“亮度检测模块”控制；在代码框编程时，使用函数photo（1）和photo（2）检测。
ｄ，远红外火焰探头的工作温度为-25摄氏度～85摄氏度，在使用过程中应注意火焰探头离火焰的距离不能太近，以免造成损坏。
（二）
功能介绍：
远红外传感器主要用于检测火源的位置和远近，例如在灭火比赛中判断火源
使用说明：
例如机器人上可以采用了3只远红外传感器(700nm-1000 nm)构成红外传感系统，主要用来检测前方、左前方和右前方的热源，检测距离范围为0～1m。
用户可以通过调节电位器来调节远红外传感器灵敏度。
远红外传感器将外界远红外光的变化转化为电流的变化，在电阻上产生电压，我们可以通过A/D 转换器反映为0~1023 范围内的数值。
外界红外光越强，数值越小。
因此越靠近热源，机器人显示读数越小。
根据函数返回值的变化能判断红外光线的强弱,从而能大致判别出热源的远近。
注意：由于远红外火焰探头工作温度为-25℃~85℃,存放温度为30℃～ 100℃，超过以上温度范围，远红外火焰探头可能会出现工作失常甚至损坏，所以在使用过程中应注意火焰探头离热源的距离不能太近，以免造成损坏。
远红外传感器探测角度为60°，测试时最好让热源处于探头的检测范围内。
二、硬件安装
通过M3的螺钉将传感器固定在机器人扩展支架上，然后连接到扩展板的模拟量输入接口AD1～AD8的任意端口。
远红外传感器在使用时返回数值为0～1023，当离火源越近时数值越小，当离火源越远时数值越时数值大。
三、技术参数
1、工作电压范围：DC4.5—5.5V。
2、工作电流：小于20mA
3、在黑暗环境中(无光照)，光照电压5V，无火源输出电压4.8V。
有火源输出电压与距离成一定关系，具体如下：
10mm 输出0.06V
20mm 输出0.07V
40mm 输出0.09V
60mm 输出0.1V
80mm 输出0.11V
100mm 输出0.13V
200mm 输出0.18V
300mm 输出0.19V
400mm 输出0.22V
500mm 输出0.25V
600mm 输出0.30V
700mm 输出0.32V
800mm 输出0.43V
900mm 输出0.50V
1000mm 输出0.70V
2000mm 输出1.44V
800mm 输出3.52V
4、在室内可见光会对传感器有一点的影响，可以通过增加热缩管解决问题。
5、电位器为灵敏度调节旋钮，调节电位器可以改变灵敏度。
