串联电路与并联电路的电流练习题
第四节科学探究：串联和并联电路的电流训练题哈1．如图所示，当开关S1、S2处于以下状态时，灯炮L1、L2的发光情况。
（1）S1断开，S2闭合时，L1发光，L2不发光。
（2）S1和S2都闭合时，L1发光，L2发光。
解析：灯L1、L2并联，S1在L2支路中只控制L2，S2在干路中同时控制L1、L2。
2．如图所示的电路中，闭合开关，电流表测量的是（）A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1与L2的电流之和D.电源供给电路的总电流解析：灯L1、L2并联，电流表测量L2的电流。
3．在实验室，鲁慧中同学发现一个电流表有两个量程，大量程是0-9A，小量程模糊不清，为了测量小量程是多少，她先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入同一电路，指针指示如图乙所示，则电流表的小量程为（）A.0-0.6AB.0-1AC.0-2AD.0-3A解析：先由大量程读出电流的大小再确定小量程。
4．如图所示电路中，有两根导线尚未连接，请用笔画线代替导线补上。
要求：两灯都能发光，电流表测L1中电流，开关只控制L2。
解析：根据题意可知灯L1、L2并联。
要注意：电流表测L1中电流，开关只控制L2。
5．如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：（1）图甲中电流表测的是通过L1的电流，如果电流表的读数如图乙所示，则电流表测出的电流是2.5A。
（2）如果要用电流表测量通过L1和L2的电流，且只允许移动一根导线，应移动的导线是b，移动的方法是将b导线改接到电流表的负接线柱上。
解析：根据题意可知灯L1、L2并联。
电流表测量L1的电流，使用的是大量程。
要测灯L1、L2的电流只需移动一根b导线即可。
6．在使用电流表时，下列关于量程的说法正确的是（）A.选用的量程越大越好B.选用的量程越小越好C.先试触，观察电流的大小选用合适的量程D.选哪个量程都可以解析：电流表的量程应采用试触法进行判断。
７．如图所示的电路，闭合S，下列说法正确的是（）A.电灯L1可能烧坏B.电灯L2可能烧坏C.电流表可能烧坏D.电源不可能烧坏解析：根据题意可知灯L1、L2并联。
电流表在干路中测量灯L1、L2总电流。
开关与灯L1、L2并联。
故当S闭合时就会出现短路故障，因此，会烧坏电流表。
８．小明要研究串联电路的电流特点，连接了如图所示的电路。
闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是（）A.甲处最大B.乙处最大C.丙处最大D.一样大解析：根据题意可知灯L1、L2串联。
而串联电路中电流处处相等。
９．如图所示，电流表A的示数为0.8A，通过L2的电流为0.3A，那么A1的示数为0.5A。
解析：根据题意可知灯L1、L2并联。
电流表A测量干路中的电流，电流表A1测量L1支路中的电流，电流表A2测量L2支路中的电流。
10．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）(多选)A.A的示数是120mAB.A的示数是70mAC.A'的示数是80mAD.A'的示数是30mA解析：根据题意可知灯L1、L2、L3并联。
电流表A1测量L1支路中的电流，电流表A2测量L2支路中的电流，电流表A3测量L3支路中的电流。
电流表A 测量L2、L3干路中的电流，电流表A/测量L1、L2干路中的电流。
11．在如图所示的各电路图中，哪种接法会烧坏电流表（）解析：只有在D图中才会烧坏电流表。
因为L1、L2并联且电流表又和它们并联。
12．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。
当闭人事开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。
请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：因为指针反向偏转，所以是电流表的正负接线柱接反；乙同学的问题：因为指针只偏转了两小格，不便于准确读数，所以是电流表的量程选大了；丙同学的问题：因为指针偏转过大已经超出了电流表的量程，所以是电流表的量程选小了；解析：观察指针偏转情况很容易得出结果。
13．小兰在学校实验室做探究串、并联电路电流规律的实验时，想到以下问题，请你帮她做出答案。
（1）在图中，甲（填“甲”或“乙”）图是并联电路。
（2）请在图乙的导线上用箭头标出电路中的电流方向。
（3）请你按照图甲电路图将图丙中的实物元件连成电路。
（4）若小兰利用电流表测出图甲中L1的电流是0.3A，L2中的电流如图丁中电流表的示数情况，则干路中电流的大小是0.5 A。
解析：（1）观察图甲不难看出是并联电路。
（2）在乙图根据电流方向即可，每一段线标一个箭头。
（3）连接电路时，一个支路一个支路的连接。
（4）先读出L2示数，再根据并联电路中电流特点可求。
14．在如图所示的电路中，闭合S1和S2，A1的示数为0.32A，A2的示数为0.56A，则A3的示数是0.56A，A4的示数是0.88A 。
解析：灯L1、L2并联。
电流表A1测量L1的电流，电流A2、A3测量L2的电流，电流表A4测量L1和L2的电流。
15．如图所示，开关闭合后电流表A1、A2、A3的示数分别是I1、I2、I3，则下列关系式正确的是（）A.I1=I2+I3B. I1=I2=I3C. I1>I2>I3D. I1<I2<I3解析：灯L1、L2、L3并联。
电流表A1测量L1、L2、L3的电流，电流A2测量L2、L3的电流，电流表A3测量L3的电流。
16．如图所示，当S闭合时，电流表有示数，而灯L1不亮，则其故障可能是（）A.灯L1灯丝烧断了B.电源接触不良C.灯L2灯丝烧断了D.L1被短路了解析：灯L1、L2串联。
当S闭合时，电流表有示数，说明电路是通路，而灯L1不亮，只能是L1被短路了。
17．在如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示，下列判断正确的是（）A.通过L1的电流为0.7AB. 通过L1的电流为1.2AC. 通过L2的电流为1.2AD. 通过L2的电流为2.2A解析：灯L1、L2并联。
电流表A1测量干路中的电流，电流表A2测量L２支路中的电流，所以读数时用小量程。
18．如图甲所示电路，电流表A1与A的示数分别如图乙、丙所示，则电流表A2的示数为（）A.0.5AB.0.1AC.1.1AD.1.7A解析：图中灯L1、L2并联。
电流表A测量干路中的电流，所以读数时选用大量程。
电流表A１测量L1支路中的电流，电流表A2测量L2支路中的电流，所以读数时选用小量程。
19．如图甲中，闭合开关后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的物实用铅笔画线代替导线连接起来。
解析：图中灯L1、L2并联。
电流表A1测量干路中的电流，所以连接时选用大量程。
电流表A2测量L2支路中的电流，所以连接时选用小量程。
20．如图所示，下列说法正确的是（）A.L1、L2串联B.电流表测通过L1的电流C.电流表测通过L2的电流D.电流表测通过L1、L2的总电流解析：图中灯L1、L2并联。
电流表A测量L2支路中的电流。
21．如图所示是一只双量程电流表的刻度盘。
它的较大量程是3 A，相应的最小刻度是0.1A；图中的示数是0.7A，它的较小量程是0.6 A，相应的最小刻度是0.02 A，图中的示数是0.14 A。
解析：练习电流的读数。
但要注意该电流表是共用一个正接线柱。
22．用笔画线表示导线，将图中的电路连线完成。
要求：灯泡L1与L2并联；用电流表测L1中的电流。
闭合开关后，电流表的指针如图所示，则通过L1的电流为0.5A。
解析：图中灯L1、L2并联。
电流表A测量L2支路中的电流。
23.在如图所示的电路中，A1中的电流I1是A3中电流强度I3的1.5倍；A2中的电流强度I2=0.6A且是A1中电流强度I1的2倍，则灯泡L1中的电流是A；灯泡L2中的电流是A；灯泡L3中的电流是A。
解析：图中灯L1、L2、L3并联。
电流表A1测量L2、L3支路中的电流。
电流表A2测量L1、L2支路中的电流。
电流表A3测量L3支路中的电流。
24.、如图所示，0.1min通过L2的电量是12C，A的示数为3.5A,则A1的示数为（）A．2A B．5.5AC．1.5A D．120A解析：图中灯L1、L2并联。
电流表A1测量L1支路中的电流。
电流表A2测量L2支路中的电流。
电流表A测量干路中的电流。
25、如图所示，S闭合后，A1的示数是0.2A，A2的示数为A1的3倍，则A3的示数为( )A．0.4A B．0.8AC．0.6A D．1A解析：图中灯L1、L2并联。
电流表A1测量L1支路中的电流。
电流表A2测量L2支路中的电流。
电流表A3测量干路中的电流。
25、如图甲所示，当闭合开关时，电流表的示数将增大(填“不变”、“增大”或“减小”)，这是因为；如图乙所示，当闭合开关时，电流表的示数将增大(填“不变”、“增大”或“减小”)，这是因为。
解析：甲图中灯L1、L2串联。
当断开开关时，电流表A测量L1、L2的电流。
当闭合开关时，灯L1被短路，电流表A测量L2的电流。
所以电流表示数增大。
乙图中灯L1、L2并联。
当断开开关时，电流表A测量L2支路中的电流。
当闭合开关时，电流表A测量干路中的电流。
并联电路中干路电流等于各支路电流的总和，会大于任一支路的电流，所以电流表示数增大。
（演示..\初中物理新课标模拟电学实验室1.0.exe）26、某同学在做用电流表测电流的实验中连接成如图所示的电路测灯泡的电流．(1)该图测B灯的电流，电流表的连接有什么错误？正负接线柱接反了。
(2）如果要测A灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．(3）在(2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．解析：（1）正负接线柱接反了。
（2）将a导线改接到b处。
（3）b将导线改接到a处。
27、图甲是用电流表测量电流的实物连接图，请按要求回答：(1）图甲中电流表测量的是通过灯泡L2的电流．(2）如果电流表的示数如图乙所示，则电流表测出的电流是1.4A(3）如果要用电流表测通过L1、L2的总电流，且只允许移动一根导线，应将导线b的右端接在电流表的“-”接线柱上（选填“a”“b”“c”或“+”“-”）．解析：（1）图中灯L1、L2并联。
电流表测量L2的电流，（2）1.4A。
（3）b,-。
串联和并联电路的电流1

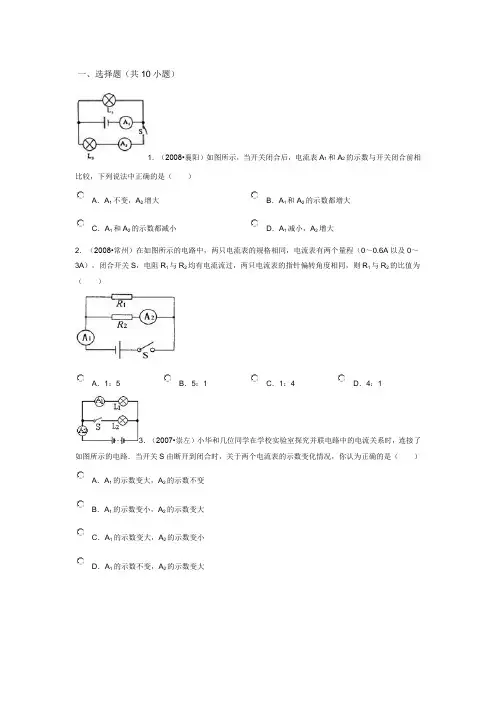

一、选择题（共10小题）1．（2008•襄阳）如图所示，当开关闭合后，电流表A1和A2的示数与开关闭合前相比较，下列说法中正确的是（）A．A1不变，A2增大B．A1和A2的示数都增大C．A1和A2的示数都减小D．A1减小，A2增大2．（2008•常州）在如图所示的电路中，两只电流表的规格相同，电流表有两个量程（0～0.6A以及0～3A），闭合开关S，电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（）A．1：5 B．5：1 C．1：4 D．4：13．（2007•崇左）小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路．当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A．A1的示数变大，A2的示数不变B．A1的示数变小，A2的示数变大C．A1的示数变大，A2的示数变小D．A1的示数不变，A2的示数变大4．（2008•南宁）如图，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和L2的电流D．通过灯L1和L2的电流和5．（2010•黄石）下面是某同学进行实验时对有关物理量的测量结果，其中有明显错误的是（）A．被测物体长度为2.76cmB．被测物体质量为27.2gC．被测电路电流为1.5AD．被测温度为52℃6．（2007•银川）下列实验仪器的使用，说法正确的是（）A．温度计使用前要用力甩几下B．电流表可以直接接在电源两端C．用天平测质量时，被测物体要放在天平的右盘D．使用弹簧秤时，加在弹簧秤上的力不能超过它的量程7．（2011•兰州）如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（）A．0.42A B．0.44A C．2.2A D．2.4A8．（2008•衡阳）如图所示电路，当开关S闭合时，电压表V示数不变．电流表A1、A2示数变化的情况是（）A．A1变大，A2不变B．A1不变，A2变小C．A1不变，A2不变D．A1变大，A2变小9．（2010•泸州）在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（）A．L1的电流大于L2的电流B．L1的电流等于L2的电流C．L1的电流小于L2的电流D．无法比较L1、L2的电流大小10．（2012•益阳）如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．电流表测的是L2的电流二、填空题（共10小题）（除非特别说明，请填准确值）11．（2005•钦州）在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为A，通过灯L1的电流为A．12．（2012•娄底）如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为mA．13．（2010•湘西州）甲、乙两个电流表完全相同，现将它们的接线柱按如图方式分别接入电路去测量电流的大小，从图中可知电表所测的电流值较大．14．（2010•湖州）如甲图电路，当开关s 闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过（选填“电源…”、“L1”或“L2”）的电流，b电流表的读数应为安．15．（2010•泰州）如图所示的电路，开关闭合时电流表（甲）测量的是通过的电流（选填“L1”、“L2”或“L1和L2”），电流表（乙）测量的是通过的电流（选填“L1”、“L2”或“L1和L2”）．L1和L2两只灯泡是关系（选填“串联”或“并联”）．16．（2010•成都）如图所示，是小敏同学在某次实验探究中连接的电路．开关S2控制的是灯，电流表测量的是的电流．17．（2007•南昌）【探究名称】探究并联电路中电流的关系【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？Ω．19．（2008•长沙）如图所示，小灯泡L l和L2规格相同，当开关S闭合时，两灯均发光，电流表A和A2比较，的示数较大．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不再发生变化，由此可判断，灯已烧坏．20．（2011•威海）在“探究电流通过导体产生的热量与电阻间关系”的实验中，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计，如图所示，电流通过导体产生的热量不易直接观察，本实验中通过显示电流产生的热量变化；上述实验中采用这种电路连接方式的目的是．三、解答题（共2小题）（选答题，不自动判卷）21。
高中：串联电路和并联电路-经典练习(含答案)
串、并联电路的有关计算1．电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为()A．1∶2 B．2∶1 C．1∶4 D．4∶1答案 B图2432．如图243所示，R1＝4 Ω，R2＝9 Ω，R3＝18 Ω.通电后经R1、R2和R3的电流之比I1∶I2∶I3＝________，R1、R2和R3两端的电压之比U1∶U2∶U3＝________.答案3∶2∶12∶3∶3电表的改装图2443．一量程为100 μA的电流表，内阻为100 Ω，表盘刻度匀称，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程为______ V．用它来测量电压时，表盘指针位置如图244所示，此时电压表的读数大小为______ V.答案10.8解析4．把表头G改装成大量程电流表时，下列说法正确的是()A．改装原理为并联电阻能增大通过G的电流B．改装成电流表后，表头G本身允许通过的最大电流并不变更C．改装后，表头G自身的电阻减小了D．改装后运用时，表头G本身的参量都不变更，整个并联电路允许通过的电流增大了答案BD解析把表头G改装成大量程的电流表时，只是并联了一个分流电阻，使整体并联电路允许通过的最大电流增大，但表头的各特征量都不变，故B、D对，A、C错．(时间：60分钟)题组一 对串、并联电路的特点及有关计算 1．下列说法中正确的是( )A ．一个电阻和一根志向导线并联，总电阻为零B ．并联电路任一支路的电阻都大于电路的总电阻C ．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D ．并联电路任一支路电阻增大(其他支路不变)，则总电阻肯定减小 答案 ABC解析 由并联电路的特点知：并联电路的总电阻比各支路中的随意一个分电阻的阻值都要小且任一支路电阻增大时(其他支路不变)，总电阻也增大，所以A 、B 、C 对，D 错．2．将一只阻值为几千欧的电阻R 1和一只阻值为千分之几欧的电阻R 2串联起来，则总电阻( ) A ．很接近R 1且略大于R 1 B ．很接近R 1且略小于R 1 C ．很接近R 2且略大于R 2 D ．很接近R 2且略小于R 2答案 A3．电阻R 1、R 2、R 3串联在电路中，已知R 1＝10 Ω，R 3＝5 Ω.R 1两端电压为6 V ，R 2两端电压为12 V ，则( )A ．电路中的电流为0.6 AB ．电阻R 2的阻值为20 ΩC ．三只电阻两端的总电压为21 VD ．电阻R 3两端的电压为4 V 答案 ABC解析 电路中电流I ＝U 1R 1＝610 A ＝0.6 A ，A 对；R 2阻值为R 2＝U 2I ＝120.6 Ω＝20 Ω，B 对；三只电阻两端的总电压U ＝I (R 1＋R 2＋R 3)＝21 V ，C 对；电阻R 3两端的电压U 3＝IR 3＝0.6×5 V ＝3 V ，D 错． 4．已知通过三个并联支路的电流之比I 1∶I 2∶I 3＝1∶2∶3，则三个并联支路的电阻之比R 1∶R 2∶R 3为( ) A ．6∶3∶2 B ．2∶3∶6 C ．1∶2∶3 D ．2∶3∶1答案 A解析 三个并联支路的电压相等，依据欧姆定律U ＝IR 得，电流I 与电阻R 成反比．电流之比I 1∶I 2∶I 3＝1∶2∶3，则电阻之比R 1∶R 2∶R 3＝6∶3∶2；故选A.图2455．如图245所示，图中1、2分别为电阻R 1、R 2的电流随电压变更的关系图线，则( ) A ．R 1和R 2串联后的总电阻的IU 图线应在Ⅰ区域B．R1和R2串联后的总电阻的IU图线应在Ⅲ区域C．R1和R2并联后的总电阻的IU图线应在Ⅰ区域D．R1和R2并联后的总电阻的IU图线应在Ⅱ区域答案BC题组二改装电表的原理6．电流表的内阻是R g＝200 Ω，满刻度电流值是I g＝500 μA，现欲把此电流表改装成量程为1 V 的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻答案 C解析电流表改装成电压表，应串联电阻．电阻两端的电压U′＝U－U g＝1 V－200×500×10－6 V ＝0.9 V，串联的电阻阻值为R＝U′/I g＝1 800 Ω.图2467．如图246所示电路，将两个相同的电流计分别改装成电流表A1(0～3 A)和电流表A2(0～0.6 A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是()A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路中的电流为1.2 A答案AD解析电流表是由电流计并联一个电阻改装而成，两电流表并联，所以两表头也并联，流过两表头的电流相等，A1的指针半偏时，A2的指针也半偏．A正确，B错误；两电流表的内阻之比为1∶5，则电流之比为5∶1.A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A．C错误，D正确；故选AD.8．一个电流表由小量程的电流表G与电阻R并联而成．若在运用中发觉此电流表读数比精确值稍小些，下列实行的措施正确的是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻答案 A解析 电流表读数比精确值稍小些，是由于并联的电阻R 阻值偏小，而使流经小量程的电流表的电流偏小造成的，所以应当给电阻R 串联一个阻值比R 小的多的电阻，从而使通过G 的电流变大．图2479．如图247所示为一双量程电压表的示意图．已知电流表G 的量程为0～100 μA ，内阻为600 Ω，则图中串联的分压电阻R 1＝________Ω，R 2＝________Ω. 答案 4.94×104 1.0×105 解析题组三 综合应用图24810．如图248所示，变阻器的总电阻为R ，连线电阻不计，当它的滑片P 从左端向右端移动时，A 、B 间的电阻变更状况是( ) A ．减小 B ．增大 C ．先减小后增大 D ．先增大后减小 答案 D解析 当滑片在最左端或者最右端时，AB 两点间的电阻均为0，在中间时，AB 间的电阻最大；当滑片在中间时，长度变为原来的二分之一，横截面积变为原来的一倍，则电阻变为原来的四分之一．即电阻由0增大到R 4 ，再减小到0，最大值为R4.故选D.11．在图249(a)所示电路中，V 1、V 2都是有0～3 V 和0～15 V 两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R 1、R 2两端的电压分别为( )图249A ．9.6 V,2.4 VB ．12 V ,2.4 VC ．2.4 V,12 VD ．2.4 V,9.6 V答案 A解析 由b 图读出电压表V 1、V 2的读数分别为12 V ，2.4 V ，由a 图分析得知，电阻R 1两端的电压等于两电压表读数之差，即为12 V －2.4 V ＝9.6 V ；电阻R 2两端的电压等于电压表V 1的读数2.4 V ．故选A.图241012．一个T 形电路如图2410所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽视不计．则( ) A ．当c 、d 端短路时，a 、b 之间的等效电阻是40 Ω B ．当a 、b 端短路时，c 、d 之间的等效电阻是40 Ω C ．当a 、b 两端接通测试电源时，c 、d 两端的电压为80 V D ．当c 、d 两端接通测试电源时，a 、b 两端的电压为80 V 答案 AC解析 当c 、d 端短路时，等效电路如图甲所示，R 123＝R 1＋R 2R 3R 2＋R 3＝40 Ω，同理可知当a 、b 端短路时，R 213＝R 2＋R 1R 3R 1＋R 3＝128 Ω，选项A 正确，选项B 错误．当a 、b 两端接通测试电源时，等效电路如图乙所示，依据欧姆定律得I ＝E R 1＋R 3＝10010＋40 A ＝2 A ，所以U cd ＝IR 3＝80 V ．当c 、d 两端接通测试电源时，等效电路如图丙所示，依据欧姆定律得I ′＝E R 2＋R 3＝100120＋40A ＝58 A ，所以U ab ＝I ′R 3＝25 V ，选项C 正确，选项D 错误．图241113．如图2411所示，滑动变阻器R 1的最大值是200 Ω，R 2＝R 3＝300 Ω，A 、B 两端电压U AB ＝8 V. (1)当开关S 断开时，移动滑片P ，R 2两端可获得的电压变更范围是多少？ (2)当开关S 闭合时，移动滑片P ，R 2两端可获得的电压变更范围又是多少？ 答案 (1)4.8 V ～8 V (2)3.43 V ～8 V解析 (1)当开关S 断开时，滑动变阻器R 1为限流式接法，R 3及R 1的下部不接在电路中，当滑片P 在最上端时，R 2上获得的电压最大，此时R 1接入电路的电阻为零，因此R 2上的最大电压等于U AB ＝8 V ．当滑片P 在最下端时，R 1的全部与R 2串联，此时R 2上的电压最小，UR 2＝R 2R 1＋R 2UAB ＝4.8 V ，所以R 2上的电压变更范围为4.8 V ～8 V.(2)当开关S 闭合时，滑动变阻器R 1为分压式接法，当滑片P 在最下端时，R 2上的电压最小，此时R 2与R 3并联，再与R 1的全部串联，R 2与R 3的并联电阻R ′＝R 22＝150 Ω，电压为U ′＝R ′R 1＋R ′UAB ＝150200＋150×8 V ＝3.43 V ，当滑片P 在最上端时，R 2上的电压最大等于U AB ＝8 V ，所以R 2上的电压范围为3.43 V ～8 V.。
15.5串并联电路中电流的规律(练习)(原卷版)
人教版九年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 40 一、选择题（共20小题）：1．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＝IB＝ICB．IA ＜IB＜ICC．IA ＞IB＞ICD．IA ＝IB＞IC2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＞IB＞ICB．IA ＜IB＜ICC．IA ＝IB＝ICD．IA ＝IC＞IB3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（）A．通过A的电流比通过B的电流小B．通过A的电流比通过B的电流大C．通过A的电流和通过B的电流相同D．无法比较通过A、B电流的大小4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（）A．Ia ＝IbB．Ia ＝IcC．Ia ＝IdD．Ib ＝Ic5．如图所示，电源电压不变，若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S 2时，电流表的示数为2A，则通过R2的电流为（）A．0.5AB．2AC．1.5AD．3A6．在如图所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R 1和R2中的电流分别为（）A．1.2A，0.24AB．0.24A，0.96AC．0.96A，0.24AD．0.24A，1.2A7．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（）A．灯泡L1和L2并联B．电流表A1的读数是0.3AC．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A8．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（）A．两灯是串联连接的B．流过L1的电流是0.3AC．流过L2的电流是1.5AD．干路电流是1.8A9．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

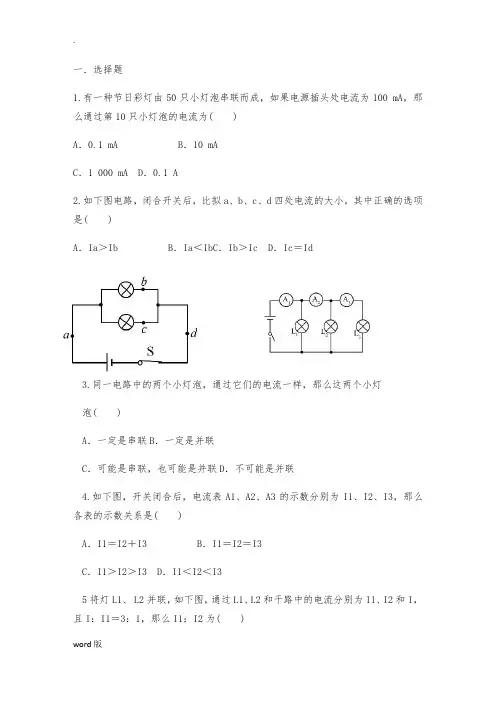

串并联电路中电流的规律练习题
一．选择题1.有一种节日彩灯由50只小灯泡串联而成，如果电源插头处电流为100 mA，那么通过第10只小灯泡的电流为( )A．0.1 mA B．10 mAC．1 000 mA D．0.1 A2.如下图电路，闭合开关后，比拟a、b、c、d四处电流的大小，其中正确的选项是( )A．Ia＞Ib B．Ia＜IbC．Ib＞Ic D．Ic＝Id3.同一电路中的两个小灯泡，通过它们的电流一样，那么这两个小灯泡( )A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．不可能是并联4.如下图，开关闭合后，电流表A1、A2、A3的示数分别为I1、I2、I3，那么各表的示数关系是( )A．I1＝I2＋I3 B．I1＝I2＝I3C．I1＞I2＞I3 D．I1＜I2＜I35将灯L1、 L2并联，如下图，通过L1、L2和干路中的电流分别为I1、I2和I，且I：I1＝3：1，那么I1：I2为( )A．1：2 B．2：1 C．1：3 D．3：16.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全一样的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )A．1.2 A 1.2 A B．0.3 A 0.3 AC．1.2 A 0.3 A D．1.5 A 0.3 A7.(多项选择)如图甲所示是我国某环保设备检测仪器，我们选取仪器上的三盏指示灯，电路图如图乙所示，通过L1和L2的电流分别为4 mA和10 mA，那么通过L3的电流可能是( )A．4 mA B．6 mA C．10 mA D．14 mA二．填空题1.如下图，闭合开关，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，那么通过灯L1的电流为____________A；假设用电流表测灯L1的电流，应选用____________(填“0～0.6 A〞或“0～3 A〞)量程。
2.在图中，当开关闭合时，测得通过A点和B点的电流都是0.4 A，那么甲图中通过C点处的电流是____A；乙图中通过C点的电流是____A。
串并联电路电流的规律练习
串并联电路电流的规律练习一、选择题1.下列都是小丽探究关于串、并联电路电流规律的一些说法，错误的是（）A．串联电路中电流处处相等B．并联电路干路中的电流等于各支路中的电流之和C．两个灯泡通过的电流相等，它们之间一定是串联D．并联电路支路中的电流等于干路中的电流减去其它支路电流2.如图所示，在探究并联电路电流关系时，小明用电流表测出A、B、C三处电流分别为I A＝0.5A，I B＝0.3A，I C＝0.2A，记录数据后，下一步首先应该做的是（）A．分析数据，得出结论B．换用电流表的另一量程，再测出一组电流值C．换用不同规格的小灯泡，再测出几组电流值D．整理器材，结束实验2 3 43.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．I a＝I d B．I a＜I bC．I b＞I c D．I c＝ I d4.如图所示，L1、L2串联在电路中，A、B、C为电路中位置不同的三点，当开关S闭合时，通过A、B、C三点的电流关系是（）A．I A＞I B＞I C B．I A＜I B＜I C C．I A＝I B＝I C D．I A ＞I B＝I C5.在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是: （）A、两个灯泡中的电流相同，都等于0.27安;B、无论断开S1或S2，电流表的读数都是0.54安;C、无论断开S1或S2，电流表的读数都是0.27安;D、电流表的读数是干路电流，大小等于L1、L2电流之和.5 6 76.当开关S闭合时，电流表A1和电流表A2的示数相比较（）A．A1的示数较大; B．A2的示数较大;C．一样大; D．无法比较.7.如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：（）A．I1=I2=I3 ; B．I1>I2=I3; C．I1>I2>I3;D．I1> I3> I2.8.如图为用电流表测量同一串联电路的电流的三种接法，以下说法中正确的是: （）A．甲测法的电流最大; B．乙测法的电流最大;C．丙测法的电流最大; D．三种测法的电流一样大.9.10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：（）A.0.1mA;B.10mA;C.0.1A;D.1000mA.10.用电流表测量灯泡L1的电流，如下面图1所示，其中方法正确的是: （）11.如图所示，用电流表测干路中电流的电路图，正确的是：（）二、填空题12.节日彩灯上串联20个小灯泡，如果电源插头处电流为200mA，那么每个小灯泡的电流_________200mA（填“＞”“=”或“＜”）.13.如图10所示，开关闭合，A2的示数为1.5A，A1的示数为0.8A，则L1L2中的电流I1 I2分别为、。

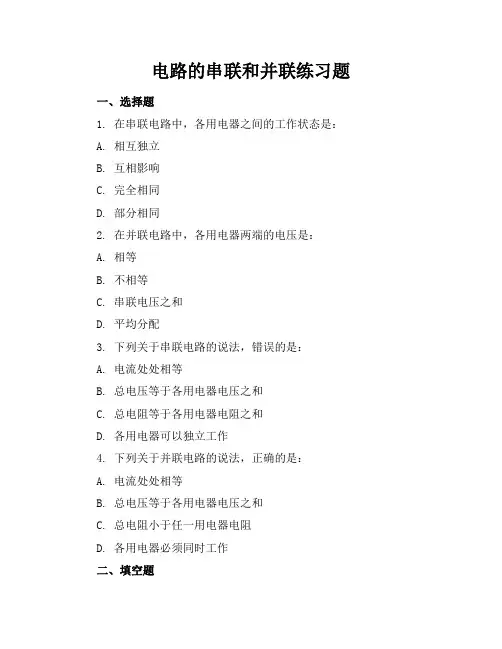

电路的串联和并联练习题
电路的串联和并联练习题一、选择题1. 在串联电路中，各用电器之间的工作状态是：A. 相互独立B. 互相影响C. 完全相同D. 部分相同2. 在并联电路中，各用电器两端的电压是：A. 相等B. 不相等C. 串联电压之和D. 平均分配3. 下列关于串联电路的说法，错误的是：A. 电流处处相等B. 总电压等于各用电器电压之和C. 总电阻等于各用电器电阻之和D. 各用电器可以独立工作4. 下列关于并联电路的说法，正确的是：A. 电流处处相等B. 总电压等于各用电器电压之和C. 总电阻小于任一用电器电阻D. 各用电器必须同时工作二、填空题1. 在串联电路中，各用电器之间的______相等，而各用电器两端的______之和等于总电压。
2. 在并联电路中，各用电器两端的______相等，而干路中的______等于各支路电流之和。
3. 串联电路中，若某一用电器断路，则整个电路将______。
4. 并联电路中，若某一用电器短路，则其他用电器将______。
三、计算题1. 已知电阻R1=10Ω，R2=20Ω，将它们串联接在电压为U=30V的电源上，求电路中的电流I。
2. 已知电阻R1=5Ω，R2=10Ω，将它们并联接在电压为U=15V的电源上，求电路中的总电流I。
3. 在一个串联电路中，有三个电阻分别为R1=6Ω，R2=8Ω，R3=12Ω，求整个电路的总电阻R。
4. 在一个并联电路中，有三个电阻分别为R1=4Ω，R2=6Ω，R3=8Ω，求整个电路的总电阻R。
四、判断题1. 串联电路中，电阻越大，电流越小。
（）2. 并联电路中，电阻越大，电流越小。
（）3. 串联电路中，各用电器可以独立工作。
（）4. 并联电路中，总电阻小于任一用电器电阻。
（）五、作图题1. 请画出两个电阻R1和R2串联的电路图。
2. 请画出两个电阻R1和R2并联的电路图。
六、简答题1. 简述串联电路的特点。
2. 简述并联电路的特点。
3. 为什么在串联电路中，电流处处相等？4. 为什么在并联电路中，各支路两端的电压相等？七、应用题1. 一个小灯泡的额定电压为3V，若要将其接入家庭电路（电压为220V）中正常工作，应该如何连接电路？请说明理由。
串、并联电路的电流规律 巩固练习(提高)
【巩固练习】一、选择1. (多选)下列说法中正确的是（）A．串联电路中的各处电流是相等的 B．串联电路的各处的电流也可能不等C．并联电路中干路中的电流一定大于任一支路中的电流 D．并联电路中各支路中的电流一定相等2.（多选）某同学想判断灯是串联的还是并联的，其中不能肯定两灯是并联的情况的是（）A.两灯的亮度不同B.两灯中的电流相同C.两灯中的电流不同D.家中客厅里的灯和厨房里的灯3.小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L1、L2均不发光，且电流表示数为零。
他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连接，灯L2发光，电流表的示数为0.3A；将电流表的正、负接线柱分别与b、c两点相连接，灯L1、L2均不发光，且电流表的示数为零。
若电路中只有一处故障，下列对于故障的判断正确的是（）A．灯L1处出现了短路 B．灯L2处出现了短路 C．灯L1处出现了断路 D．灯L2处出现了断路4.10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( ) A．0.1mA B.10mA C.0.1A D.1000mA5.如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C。
关于它们之间大小关系，正确的是（）A．I A=I B=I C B．I A=I B+I C C．I A＞I B=I C D．I A＜I B＜I C6.如图所示的三个电路中，当闭合开关S后，下列说法不正确的是（）A.甲图中，电流表的示数为通过三盏的电流之和B.乙图中，电流表的示数为通过三盏的电流之和C.乙图中，电流表的示数为通过灯L1的电流D.丙图中，电流表的示数为通过灯L1和L3电流之和二、填空7. 小明根据如图所示甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，测得图甲中a处电流为0.2A，则b处电流为，c处电流为；测得图乙中a处电流为0.4A，b处电流为0.4A，则c处电流为。
初中物理串、并联电路练习题及详细解析
串、并联电路练习题及详细解析【典型例题】类型一、串、并联电路中的电流规律1.（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。
【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。
【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。
举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较【答案】B2.（2015•平原县二模）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。
【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。
（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B正确；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误。
《串、并联电路中电流的规律》练习题
第十五章电流和电路《串、并联电路中电流的规律》同步试题一、选择题1.如图1所示的电路中，电流表测量的是（）图1A.通过灯L］的电流B.通过灯L2的电流C.通过灯L］和灯L2的电流之和D.电源供给电路的电流答案：B解析：本题考查电路识别及学生使用电流表进行测量的基本能力。
这是一个并联电路，电流表与L2串联，测量的是L2支路的电流。
可以利用断路的方法来判断电流表测量对象，即如果把电流表断开，分析电路中哪个用电器不工作，贝y电流表测量的就是这个用电器的电流。
变式•如图2所示的电路中，能测出灯L］中电流的电路图是（）图2答案：C解析：本题考查了电流表的使用，电流表要和被测量的用电器串联，并且要让电流从电流表的正接线柱流入，负接线柱流出。
2.有一家庭装饰用的小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA,那么通过每只小灯泡的电流是（）A.10mAB.0.02AC.0.2AD.100mA答案：C解析：家庭装饰用的小彩灯之间是串联的，根据串联电路中电流的特点，电流处处相等，所以每个小灯泡的电流均相等，等于插头处的电流。
变式.两盏电灯与电源、开关组成一个正确的电路，闭合开关后，用电流表测得两盏灯中的电流相等，则两灯的连接方式为（）A.一定是串联B.一定是并联C.可能是串联，也可能是并联答案：C解析：根据串联和并联电路的特点，串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。
串联电路中两盏灯的电流相等，但在并联电路中，如果各支路用电器的规格相同，则两支路中的电流也相等。
所以不能仅仅根据用电器的电流相等来判断用电器的连接方式。
变式.在探究串联电路中的电流时，某同学用电流表分别测出图3中a、b.c三处的电流大小。
若要进一步探究a、b、c三处的电流大小有什么关系，则他下一步的操作应该是（）Li图3A.将电源两极对调，再次测量a、b、c三处的电流B.改变开关S的位置，再次测量a、b、c三处的电流C.将图中两只灯泡位置对调，再次测量a、b、c三处的电流D.换用不同规格的灯泡，再次测量a、b、c三处的电流答案：D解析：本题考查了探究串联电路中电流特点的实验过程，在本实验中要通过多次实验来总结出串联电路的电流特点。
15.5串并联电路中电流的规律(练习)原卷版
人教版八年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步基础练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 6 10 46 一、选择题（共20小题）：1．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10mA B．20mA C．200mA D．100mA2．两只不一样的灯泡串联在一个电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出很暗的光，则下列说法中正确的是（）A．发光强的灯泡中电流大B．发光暗的灯泡中电流小C．两灯中电流一样大D．无法确定3．如图，开关S闭合后，电流从电池正极出发，通过灯泡后流回负极，则 A、B两点电流大小关系是（）A．I A＞I B B．I A＜I BC．I A＝I B D．无法确定4．连接如图所示电路，研究串联电路中电流的特点。
