屋顶构造设计
屋顶构造知识点总结
屋顶构造知识点总结屋顶是房屋的重要组成部分，除了起到保护房屋和人的作用外，也具有美观的功能。
不同类型的屋顶构造有不同的特点和用途，本文将对屋顶构造的知识点进行总结，以便读者更好地了解屋顶结构和选择合适的屋顶类型。
一、屋顶结构类型1. 平屋顶：平屋顶是一种屋顶结构，其特点是屋顶呈水平状态，通常用于商业建筑和工业建筑。
平屋顶的构造比较简单，主要是由屋面、防水层和保温层组成，通常使用钢筋混凝土、石膏板等材料建造。
2. 传统斜屋顶：传统斜屋顶是常见的屋顶类型，其特点是屋面呈斜面状态，通常用于住宅建筑。
传统斜屋顶的构造包括主梁、副梁、屋面和防水层等部分，通常使用木材、瓦片、石墨烯等材料建造。
3. 悬挑式屋顶：悬挑式屋顶是一种特殊的屋顶结构，其特点是屋面呈悬挑状态，通常用于别墅和度假屋等高端建筑。
悬挑式屋顶的构造比较复杂，需要考虑结构的稳定性和美观度，通常使用钢结构、玻璃幕墙等材料建造。
二、屋顶构造材料1. 木材：木材是传统斜屋顶和悬挑式屋顶的常见构造材料，其优点是质量轻、强度高、隔热性好，但也存在易受潮、易燃烧等缺点。
2. 砖瓦：砖瓦是传统斜屋顶的常见屋面材料，其优点是质地坚硬、隔热性好、防水性好，但也存在重量大、易受力学影响等缺点。
3. 玻璃：玻璃是悬挑式屋顶的常见建筑材料，其优点是透光性好、美观度高、质地坚硬，但也存在易受力学影响、易破碎等缺点。
4. 金属：金属是平屋顶的常见建筑材料，其优点是重量轻、防腐蚀、易施工、寿命长，但也存在隔热性差、易受力学影响等缺点。
5. 石膏板：石膏板是平屋顶的常见建筑材料，其优点是重量轻、隔热性好、防潮性好，但也存在耐火性差、易腐蚀等缺点。
三、屋顶构造要点1. 结构稳定性：屋顶构造必须具备足够的结构稳定性，能够承受自然风力、雨雪压力、地震力等外部力学影响，保证房屋的安全稳定。
2. 防水保温：屋顶构造必须具备良好的防水保温性能，能够有效阻止雨水渗透和保持室内温度，保证房屋的舒适度和安全性。
屋顶构造
四、坡屋顶的顶棚构造
（一）顶棚的构造组成
1、支承结构：由底层的次格栅（次龙骨）和上层的主搁栅 、支承结构：由底层的次格栅（次龙骨） 支持次格栅的梁）组成。 （支持次格栅的梁）组成。 2、面层：一种是粉刷类面层、另一种是各类轻质板材。 、面层：一种是粉刷类面层、另一种是各类轻质板材。
（二）木龙骨抹灰吊顶棚构造
三、坡屋顶屋面构造
（一）平瓦屋面 1、空铺平瓦屋面：由椽子、挂瓦条、平瓦依次组成，俗称“冷 、空铺平瓦屋面：由椽子、挂瓦条、平瓦依次组成，俗称“ 摊瓦”屋面。 摊瓦”屋面。 2、实铺平瓦屋面：由檩条、铺油毡的木望板、顺水条、挂瓦条。 、实铺平瓦屋面：由檩条、铺油毡的木望板、顺水条、挂瓦条。 3、钢筋混凝土挂瓦板平瓦屋面：用预应力或非预应力钢筋混凝 、钢筋混凝土挂瓦板平瓦屋面： 土挂瓦板直接搁置在横墙或屋架上。 土挂瓦板直接搁置在横墙或屋架上。 4、平瓦屋顶的节点构造 、 （二）波形瓦屋面 主要由石棉水泥、塑料、玻璃钢或金属等材料制成， 主要由石棉水泥、塑料、玻璃钢或金属等材料制成，常用石 棉水泥波形瓦和镀锌瓦楞铁。 棉水泥波形瓦和镀锌瓦楞铁。
第八章
§8-1 概述 §8-2 平屋顶构造 §8-3 坡屋顶构造 学习重点
屋顶构造
§8-1
概述
一、屋顶设计要求 构造设计核心为防水和排水，另需考虑承重、隔热、保温等。 构造设计核心为防水和排水，另需考虑承重、隔热、保温等。 解决防、排水，主要采用“ 两种办法。 解决防、排水，主要采用“阻”和“导”两种办法。 二、屋顶组成和类型 屋顶的组成：主要由屋面防水层和支承结构组成。 （一）屋顶的组成：主要由屋面防水层和支承结构组成。 屋顶的类型： （二）屋顶的类型： 平屋顶：屋面坡度小于或等于10% 最常用坡度为2% 3%。 10%， 2%或 1、平屋顶：屋面坡度小于或等于10%，最常用坡度为2%或3%。 坡屋顶：屋面坡度大于10% 10%。 2、坡屋顶：屋面坡度大于10%。 3、曲面屋顶 三、屋顶的坡度
房屋建筑学05屋顶构造
应选用三毡四油沥青防水卷材、高 聚物改性沥青防水卷材、合成高分 子防水卷材、高聚物改性沥青防水 涂料、合成高分子防水涂料、沥青 基防水涂料、刚性防水层、平瓦、 油毡瓦等材料
一道防水设防，或两种 防水材料复合使用
可选用二毡三油沥青防水卷材、高
聚物改性沥青防水涂料、沥青基防
一道防水设防
水涂料、波形瓦等材料
三道或三道以上防水设 防，其中应用一道合成 高分子防水卷材，且只 能有一道厚度不小于2mm 的合成高分子防水涂膜
宜选用高聚物改性沥青防水卷材、 合成高分子防水卷材、合成高分子 防水涂料、高聚物改性沥青防水涂 料、细石防水混凝土、平瓦等材料
二道防水设防，其中应 有一道卷材；也可采用 压型钢板进行一道设防
屋顶应满足坚固耐久、防水排水、保温隔热、 抵御侵蚀等使用要求，同时还应做到自重轻、构 造简单、施工方便、造价经济，并与建筑整体形 象协调。其中防水是对屋顶的最基本的要求，屋 面的防水等级和设防要求见表5.1。
PPT文档演模板
房屋建筑学05屋顶构造
表5.1 屋面的防水等级和设防要求
项目
防水层 建筑物类别 使用年
房屋建筑学05屋顶构造
PPT文档演模板
房屋建筑学05屋顶构造
5.2.2.3 排水装置
n 天沟：汇集屋顶雨水的沟槽，有钢筋混凝土 槽形天沟和在屋面板上用找坡材料形成的三 角形天沟两种(图5.8)。
n 雨水口：雨水口是将天沟的雨水汇集至雨水 管的连通构件，雨水口有设在檐沟底部的水 平雨水口和设在女儿墙根部的垂直雨水口两 种(图5.9)。
房屋建筑学05屋顶构造
5.1.2 屋顶的类型
n 平屋顶：屋面排水坡度小于或等于10%的屋 顶，常用的坡度为2%~3%。(图5.1)
建筑识图与构造第九章 屋顶构造
《建筑识图与构造》第九章屋顶构造
三、平屋顶的防水构造
1.刚性防水屋顶：刚性防水屋面
是指用细石混凝土作防水层的屋 面。刚性防水屋面的主要优点是 构造简单、施工方便、造价较低； 缺点是易开裂，对气温变化和屋 面基层变形的适应性较差，所以 刚性防水多用于我国南方地区防 水等级为Ⅲ级的屋面防水，也可 用作防水等级为Ⅰ、Ⅱ级的屋面 多道设防中的一道防水层。
②.有组织排水：
有组织排水是指雨水经由天沟、雨水管等排水装臵被引导至地面或地 下管沟的一种排水方式。
内排水用于多跨房屋、高层建筑，以及有特殊需要时可以采用内
排水，此时雨水由屋面天沟汇集，经雨水口和室内雨水管排入下 水系统，如图（a）、（b）所示。 外排水是常用的排水方式，一般将屋面做成四坡水，沿房屋四周 做外檐沟，或沿四周做女儿墙，女儿墙与屋面相交形成内檐沟， 将屋面雨水汇集，经雨水口和室外雨水管排至地面。外排水方式 如图（c）、（d）所示。
《建筑识图与构造》第九章屋顶构造 刚性防水层（炎热地区）它是用防水砂浆抹面或用细石混凝土现浇而成的整 体防水层。细石混凝土中宜掺膨胀剂（UEA）、减水剂、防水剂等，其构造 如图所示。 细石混凝土防水层还可以采用浮筑防水层的构造做法。 为了防止刚性防水层产生无规律裂缝，在刚性防水层中应设臵分格缝，分格 缝位臵在结构层的支座处，分格缝纵横向距离不宜大于6m。如图所示。
《建筑识图与构造》第九章屋顶构造
二、平屋顶的排水 1.平屋顶屋面坡度的形成
屋顶坡度的形成可选择材料找坡或结构找坡。 ①材料找坡：亦称垫臵找坡。它是在水平的屋面板上 利用材料做成不同的厚度以形成坡度。找坡材料多用 炉渣等轻质材料加水泥或石灰形成。 ②结构找坡：亦称搁臵找坡。它是将屋面板搁臵在有 一定倾斜度的梁或墙上，以形成屋面的坡度。

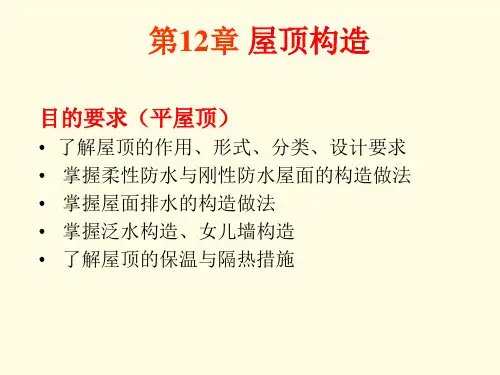

12. 屋顶构造
保护层的目的是保护防水层。
结合层的作用是使卷材与基层胶结牢固。沥青类卷材通常用 冷底子油作结合层，高分子卷材则多用配套基层处理剂。
多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层一般采用1:3水泥砂浆或1:8沥青砂浆，为防止找平层变形 开裂而波及卷材防水层，宜在找平层中留设分格缝。分格缝的宽度 一般为20mm，纵横间距不大于6m。分格缝上面应覆盖一层200～ 300mm宽的附加卷材，用粘结剂单边点贴。
四、柔性防水(卷材防水)屋面构造
卷材防水屋面是用防水卷材或片材与粘结剂 结合，形成连续致密的构造层来防水的一种屋顶。 卷材防水屋面的防水层具有一定的延伸性和适应 变形的能力，又被称作柔性防水屋面。这种屋面 防水效果好，冷施工、弹性好、使用寿命长，缺 点是检修不方便。适用于防水等级为Ⅰ-Ⅳ级的屋 面防水。
1)松散保温材料：堆积密度应小于300kg/m3,导热系数应小 于0.14W/（m·K），常用的有膨胀蛭石（粒径3～15mm）、 膨胀珍珠岩、矿棉、炉渣等。
2)整体保温材料：常用水泥或沥青等胶结材料与松散保温 材料拌合，整体浇筑。如水泥炉渣、沥青膨胀珍珠岩、水泥 膨胀蛭石等。
3)状保温材料 ：如加气混凝土板、泡沫混凝土板、膨胀珍 珠岩板、膨胀蛭石板、矿棉板、岩棉板、泡沫塑料板、木丝 板、刨花板、甘蔗板等。
玻纤胎沥青油毡 麻布胎沥青油毡
b.高聚物改性沥青类防水卷材 高聚物改性沥青类防水卷材是高分子聚合物改性沥青 为涂盖层，纤维织物或纤维毡为胎体、粉状、粒状、片 状或薄膜材料为覆面材料制成的可卷曲片状防水材料。
b.高聚物改性沥青类防水卷材 高聚物改性沥青类防水卷材是高分子聚合物改性沥青 为涂盖层，纤维织物或纤维毡为胎体、粉状、粒状、片 状或薄膜材料为覆面材料制成的可卷曲片状防水材料。
平屋顶檐口的构造做法。
平屋顶檐口的构造做法。
平屋顶檐口的构造做法通常包括以下几个步骤：
1. 设计和规划：首先，根据房屋的整体设计和风格，确定檐口的形状和尺寸。
考虑到排水的需要，通常选择向外倾斜的檐口设计。
2. 材料准备：根据设计确定的檐口形状和尺寸，准备所需的材料，常用的材料包括木材、金属或混凝土等。
3. 构造框架：使用木材或金属建立檐口的框架结构，可以根据需要选择不同的檐口形状，如平直、弧形、斜坡等。
4. 安装檐槽：在檐口的边缘安装檐槽，用于收集和排水屋顶上的雨水。
檐槽通常由金属或PVC材料制成，确保檐口周围排水畅通。
5. 完善细节：根据需要，可以在檐口上添加其他装饰细节，如檐口板、装饰饰条等，以增强外观效果。
注意事项：
- 在施工过程中，要确保檐口结构牢固、平整，并且能有效防止水漏。
- 根据当地的建筑规范和标准，确保檐口的设计和施工符合要求。
- 定期检查和清理檐口，保持排水通畅，预防水患。
屋面细部构造设计说明
屋面细部构造设计说明4.11.1 屋面的槽口、檐沟和天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出入口、反梁过水孔、设施基座、屋脊、屋顶窗等部位，是屋面工程中最容易出现渗漏的薄弱环节。
据调查表明，屋面渗漏中70％是由于细部构造的防水处理不当引起的，说明细部构造设防较难，是屋面工程设计的重点。
随着建筑的大型化和复杂化以及屋面功能的增加，除上述常见的细部构造外，在屋面工程中出现新的细部构造形式也是很正常的，因此本规范未规定的新的细部构造应根据其特征进行设计。
本规范在有关细部构造中所示意的节点构造，仅为条文的辅助说明，不能作为设计节点的构造详图。
4.11.2 屋面的节点部位由于构造形状比较复杂，多种材料交接，应力、变形比较集中，受雨水冲刷频繁，所以应局部增强，使其与大面积防水层同步老化。
增强处理可采用多道设防、复合用材、连续密封、局部增强。
细部构造设计是保证防水层整体质量的关键，同时应满足使用功能、温差变形、施工环境条件和工艺的可操作性等要求。
4.11.3 参见本规范第4.6.3条的条文说明。
4.11.4 屋面的节点部位往往形状比较复杂，设计时可采用不同的保温材料与大面的保温层衔接，形成连续保温层，防止热桥的出现。
节点部位保温材料的选择，应充分考虑保温层设置的可能性和施工的可行性。
保证热桥部位的内表面温度不低于室内空气的露点温度。
4.11.5 滴水处理的目的是为了阻止槽口、檐沟外侧下端等部位的雨水沿板底流向墙面而产生渗漏或污染墙面；如滴水槽的宽度和深度太小，雨水会由于虹吸现象越过滴水槽，使滴水处理失效，故规定滴水槽的最小尺寸。
4.11.6 檐口部位的卷材防水层收头和滴水是檐口防水处理的关键，空铺、点粘、条粘的卷材在檐口端部800mm范围内应满粘，卷材防水层收头压入找平层的凹槽内，用金属压条钉压牢固并进行密封处理，钉距宜为500mm～800mm，防止卷材防水层收头翘边或被风揭起。
从防水层收头向外的檐口上端、外檐至檐口下部，均应采用聚合物水泥砂浆铺抹，以提高檐口的防水能力。
第六章 屋顶构造
►
2.刚性防水平屋面的构造 刚性防水屋面是指用刚性防水材料如细石混凝土作防水层的屋面。优 点是构造简单，施工便捷，造价经济；缺点是对温度变化和结构变形较 为敏感，容易产生裂缝而渗水。一般用于南方地区，也可以用作屋面多 道防水层中的一道防水层。 （1）基本构造 刚性防水屋面的构造层次一般有：结构层、找平层、隔离层、防水层等1） 结构层 一般为现浇钢筋混凝土屋面板 2）找平层 在结构层的上面做20厚的1:3水泥砂浆找平，结构层表面比较平整的可以 不做该层。
雨水自由落下会溅湿墙面，外墙墙脚常被飞溅的雨 水侵蚀，影响到外墙的坚固耐久性，并可能影响人 行道的交通。无组织排水方式主要适用于少雨地区 或一般低层建筑，不宜用于临街建筑和高度较高的 建筑。
有组织排水
► 这种排水方式具有不妨碍人行交通、不易溅湿墙面
的优点，因而在建筑工程中应用非常广泛。但与无 组织排水相比，其构造较复杂，造价相对较高。 ► 有组织排水方案可分为外排水和内排水两种基本形 式，常用外排水方式有女儿墙外排水、檐沟外排水、 女儿墙檐沟外排水三种(见图6-2)。在一般情况下 应尽量采用外排水方案，因为有组织排水构造较复 杂，极易造成渗漏。但对于多跨房屋的中间跨为简 化构造，高层建筑的外立面处理和寒冷地区防止水 落管冰冻堵塞，可采用内排水方式。在一般民用建 筑中，最常用的排水方式有女儿墙外排水和檐沟外 排水两种。
► 4．保温（隔热）层
保温层或隔热层应设在 屋顶的承重结构层与面层之间，一般采用松 散材料、板（块）状材料或现场整浇三种 ► 5．找平层 找平层是为了使平屋面的基层平 整，以保证防水层平整，使排水顺畅，无积 水。 ► 6．基层处理剂 基层处理剂是在找平层与防 水层之间涂刷的一层粘结材料，以保证防水 层与基层更好地结合，故又称结合层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海阔天空
坡屋顶
重檐庑殿
圆攒尖顶
悬山顶
硬山顶
歇山顶
卷棚顶
六角攒尖顶
四角攒尖顶
其他类型的屋顶
正在建筑的国家大剧院——水滴状造型
二.屋面覆盖材料与坡度的关系：
坡屋顶上机平瓦
S型瓦
钢瓦
玻纤瓦
钢板瓦
压型钢板
屋顶材料与坡度的关系
因为内组织雨水管穿过楼盖，易造成渗漏。
内排水方式用于： 多跨房屋的中间跨 高层建筑 寒冷地区为防水落管冰冻堵塞，可采用内排 水方式。
有组织排水-----檐沟外排水
有组织排水-----女儿墙外排水
有组织排水-----女儿墙带天沟外排水
有组织排水-----内排水
三、屋顶排水组织设计中的几个要 求
排水组织设计中几个主要要求：
1)平屋顶宽度≤12M时可设单坡排水，否则宜 采用双坡。
2)排水区面积即屋顶水平投影的面积，每一根 雨水管最汇水面积不宜大于200平方米。一般为 150~200平方米。
3）雨水管间距：18~24米。
4) 天沟纵坡不应小于1％，天沟排 水不得流经变形缝、防火墙。天沟 净宽不应小于200mm， 天沟上口与 分水线的距离应不小于120mm
非上人保温屋顶
细石混凝土复合防水 （保温）
非上人架空隔热保温屋面
细石混凝土复合防水 （非保温）
刚性防水层上的分格缝
一、排水第坡二度的节形成钢方筋式 砼平屋顶排水构造
二、排水组织方式 三、组织设计的几个要求 四、排水组织设计与表达
一.坡度形成方式
平屋顶坡度形成方式有材料找坡和结构找 坡两种做法。
–2.结构找坡
– 结构找坡是指将屋面板倾斜搁置在墙体或屋面梁及屋架 上的一种做法，因此结构找坡又称搁置坡度。
– 这种做法不需在屋面上另加找坡层，具有构造简单、施 工方便、节省人力和材料，减轻屋顶自重的优点，但室内顶棚 面是倾斜的，不够美观。因此结构找坡常用于设有吊顶棚或室 内美观要求不高的建筑工程中。
尽管屋顶的形式不 同，却总是建筑的一个 覆盖构件
屋顶暴露在大气中，直接受自然界
的影响，起着对建筑的围护作用和承重的
作用。
围护作用体现在——阳辐射等自燃因素的侵袭。
承重作用是指——
承受自重：即自身的重量，也称恒载。
承受活动荷载：如：雨雪的荷载、风力 的作用、上人活动的人的重量、屋顶花 园的荷载等。
–幻灯片 68
二、排水方式 分为有组织和无组织排水两类 无组织排水又称自由落水，是指屋面雨
水直接从檐口落自室外地面的一种排水方 式。这种做法具有结构简单、造价低廉的 优点，但屋面雨水自由落下会溅湿墙面， 外墙墙角常被飞溅的雨水侵蚀，影响到外 墙得坚固耐久性，并可能影响人行道得交 通。
无组织排水
屋顶暴露在大气中，直接受自然界的影响，因此 要求面层所用材料应有较好围护功能,能抵御大自然风、 雨、雪、霜、太阳辐射等的侵袭，并具有一定的耐久 性。
面层：
包括防水层、保温层或隔热层等。
保温或隔热层是为保证建筑物具有
良好的室内环境而设置的构造层，是轻质、
多孔的材料。
屋顶常用的防水卷材
第六章 屋顶构造设计
本章的主要内容
概述性问题介绍
平屋顶的排水构造
平屋顶的防水构造
坡屋顶构造
平屋顶的保温与隔热构造
屋顶是建筑物的一个重要组成部分，是 房屋最上层的覆盖构件，起承重和围护的作 用。
屋顶有各种不同的形式……
屋顶的形式是建
筑造型的一个重要因 素。
很多大型建筑屋顶的造型就是建筑的造 型
承重结构：
屋顶承重结构用以承受屋顶得全部荷载， 为保证建筑物坚固耐久，结构形式的选择应具 有足够的强度和刚度。
顶棚
顶棚层则根据屋顶形式及使用功能得要
求采用直接式顶棚或悬吊式顶棚。构造同楼盖顶
棚。
例：各类型屋面构造组成：
——铺块材非保温上人屋顶
——铺块材保温上人屋顶
非上人屋顶
有组织排水是指屋面雨水通过排水系统，
有组织地排至室外地面或地下管沟的一种排水
方式。这种排水方式具有不妨碍人行交通、不
易溅湿墙面的优点，因而在建筑工程中应用非
常广泛。但与无组织排水相比，其构造较复杂，
造价相对较高。
有组织排水又分为外排水、内排水。 外排水分为： ●女儿墙外排水 ●檐沟外排水 ●女儿墙挑檐外排水 在一般情况下应尽量采用外排水方案，
5)雨水管材料有铸铁、PVC、镀锌铁 皮等，目前多采用PVC管，雨水管直 径一般为lOOmm，阳台专用水落管可
四、排水组织设计表达
（1）按自上而下的投影原则将屋面的平面轮廓、 檐沟或女儿墙的投影表达出来。
（2）用分水线按前述要求表达排水分区及水落 管位置。
（3）用箭号表示排水方向，包括屋面及檐沟内 排水方向，并标注坡度值及屋面主要控制点标 高。在女儿墙外排水屋面坡度组织中，应在女 儿墙与屋面交接出做泛水坡将水排至雨水口， 再由雨水管直接排水。
屋面覆盖材料与坡度的关系：
材料面积越大，坡度越小。反之相 反。
坡度大时，以排水为主，以堵为辅， 故覆盖材料面积可以小些。
坡度小时，因排水速度慢了，所以 应以堵水为主，故覆盖材料面积应该大 些。
———这就是导水和堵水的辨证关
坡度的表达方式
三.屋顶的组成与各组成作用
屋顶主要由面层、承重结构、顶棚三部分组成。
第一节 屋顶概述
一.屋顶的类型
二.屋顶材料与坡度的关系
三.屋顶的组成与各组成作用
一.屋顶的类型
按外形分类可分为 平屋顶——坡度小于3％的屋顶，
常用1％～3％ 坡屋顶——坡度一般大于3％ 其它屋面
流水别墅
平屋顶
平屋顶是现代建筑常见的屋顶形式
平屋顶具有其他形式所没有的好处
材料找坡
结构找坡
• 1.材料找坡 – 材料找坡是指屋面板呈水平搁置，
利用轻质材料垫置而构成得一种方法， 因而材料找坡又称垫置坡度。 – 常用找坡材料有水泥炉渣，石灰炉 渣等，找坡材料最薄处以不小于30mm 厚为宜。 –
– 材料找坡做法可获得室内的水平顶棚 面，空间完整，但找坡材料增加了屋面荷载， 且多费材料和人工。 – 当屋顶坡度不大或需设保温层时广泛 采用材料找坡这种做法.
