一文看懂步进电机型号定义及选择

步进电机的选用及电机型号、参数、尺寸标准

步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ---步进电机的步距角（o/脉冲）S ---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt ---折算至电机轴上的惯量(Kg.cm.s2)J1、J2 ---齿轮惯量(Kg.cm.s2)Js ----丝杆惯量(Kg.cm.s2) W---工作台重量（N）S ---丝杆螺距（cm）（3）计算电机输出的总力矩MM=Ma+Mf+Mt （1-3）Ma=（Jm+Jt).n/T× 1.02×10ˉ 2 （1-4）式中Ma ---电机启动加速力矩（N.m)Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2)n---电机所需达到的转速（r/min）T---电机升速时间（s）Mf=(u.W.s)/(2πηi)×10ˉ 2 （1-5）Mf---导轨摩擦折算至电机的转矩（N.m)u---摩擦系数η---传递效率Mt=(Pt.s)/(2πηi)×10ˉ 2 （1-6）Mt---切削力折算至电机力矩（N.m)Pt---最大切削力（N）（4）负载起动频率估算。

一文读懂步进电机（必须收藏）

⼀⽂读懂步进电机（必须收藏）选⽤需要考虑的问题：1、转速2、转矩3、加速响应时间4、性价⽐5、矩频特性6、精度要求7、运⾏性能，处理加速减速问题，丢步问题8、过载保护能⼒9、转速和平稳度的配合问题（低速平稳选步进，⾼速平稳选伺服）步进电机------stepping motor步进电机⼜称脉冲电机，它是⼀种感应电机，涉及到机械、电机、电⼦及计算机等许多专业知识。

步进电机作为执⾏元件，是机电⼀体化的关键产品之⼀，⼴泛应⽤在各种⾃动化控制系统中。

随着微电⼦和计算机技术的发展，步进电机的需求量与⽇俱增，在各个国民经济领域都有应⽤。

什么是步进电机步进电机是⼀种将电脉冲转化为⾓位移的执⾏机构。

其将电脉冲信号转变为⾓位移或线位移，是现代数字程序控制系统中的主要执⾏元件，应⽤极为⼴泛。

步进电机控制系统由步进电机控制器、步进电机驱动器、步进电机三部分组成，步进电机控制器是指挥中⼼，它发出信号脉冲给步进电机驱动器，⽽步进电机驱动器把接收到信号脉冲脉冲转化为电脉冲,驱动步进电机转动，控制器每发出⼀个信号脉冲，步进电机就旋转⼀个⾓度,它的旋转是以固定的⾓度⼀步⼀步运⾏的。

控制器可以通过控制脉冲数量来控制步进电机的旋转⾓度，从⽽准确定位。

通过控制脉冲频率精确控制步进电机的旋转速度。

步进电机的结构及⼯作原理通常电机的转⼦为永磁体，当电流流过定⼦绕组时，定⼦绕组产⽣⼀⽮量磁场。

该磁场会带动转⼦旋转⼀⾓度，使得转⼦的⼀对磁场⽅向与定⼦的磁场⽅向⼀致。

当定⼦的⽮量磁场旋转⼀个⾓度。

转⼦也随着该磁场转⼀个⾓度。

每输⼊⼀个电脉冲，电动机转动⼀个⾓度前进⼀步。

它输出的⾓位移与输⼊的脉冲数成正⽐、转速与脉冲频率成正⽐。

改变绕组通电的顺序，电机就会反转。

所以可⽤控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。

我们⼀般⽤的步进电机是这样的：他的结构图⼀般是这样的：那么这个AC，BD代表什么呢？步进电机⼜为什么具有以上的那些特点呢？这就要从步进电机的特殊结构说起。

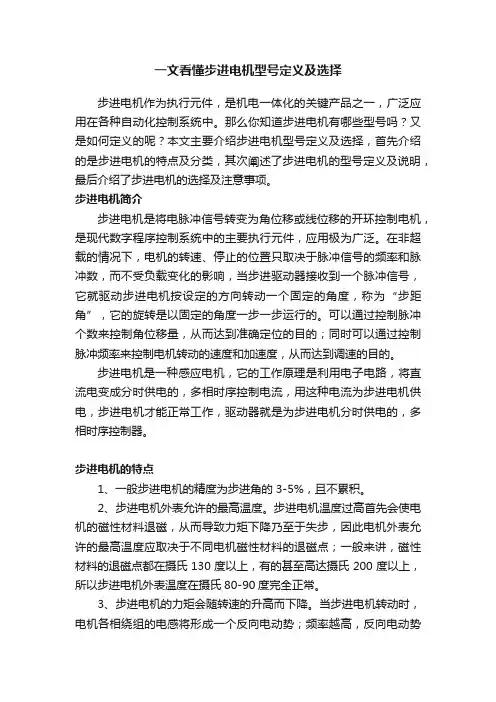

一文看懂步进电机型号定义及选择

一文看懂步进电机型号定义及选择步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。

那么你知道步进电机有哪些型号吗？又是如何定义的呢？本文主要介绍步进电机型号定义及选择，首先介绍的是步进电机的特点及分类，其次阐述了步进电机的型号定义及说明，最后介绍了步进电机的选择及注意事项。

步进电机简介步进电机是将电脉冲信号转变为角位移或线位移的开环控制电机，是现代数字程序控制系统中的主要执行元件，应用极为广泛。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。

步进电机的特点1、一般步进电机的精度为步进角的3-5%，且不累积。

2、步进电机外表允许的最高温度。

步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降乃至于失步，因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点；一般来讲，磁性材料的退磁点都在摄氏130度以上，有的甚至高达摄氏200度以上，所以步进电机外表温度在摄氏80-90度完全正常。

3、步进电机的力矩会随转速的升高而下降。

当步进电机转动时，电机各相绕组的电感将形成一个反向电动势；频率越高，反向电动势越大。

在它的作用下，电机随频率（或速度）的增大而相电流减小，从而导致力矩下降。

4、步进电机低速时可以正常运转，但若高于一定速度就无法启动，并伴有啸叫声。

步进电机的分类1、反应式定子上有绕组、转子由软磁材料组成。

步进电机选型手册

负载稳定性：考虑负载的稳定性对电机性能的影响
运动特性
步进电机的精度与步距角成正比
步进电机的转速与脉冲频率成正比
步进电机的转矩与电流成正比
步进电机的响应速度与驱动电路有关
环境条件
温度：需要考虑电机的工作温度范围，以及环境温度对电机性能的影响
湿度：需要考虑电机的工作湿度范围，以及环境湿度对电机性能的影响
步进电机的特点：精确定位、易于控制、响应速度快
步进电机的应用：广泛应用于自动化设备、机器人、数控机床等领域
步进电机的分类
按照控制方式分类：开环控制、闭环控制、半闭环控制
按照驱动方式分类：直流驱动、交流驱动、混合驱动
按照结构分类：永磁式、混合式、感应式
按照步距角分类：整步、半步、微步、超微步
步进电机的性能参数
感谢您的观看
汇报人：
噪音：步进电机的噪音越小，工作环境越安静
控制方式：选择合适的控制方式，如开环控制、闭环控制等
驱动器：选择合适的驱动器，如直流驱动器、交流驱动器等
步进电机品牌与型号推荐
国际品牌推荐
德国西门子：SINAMICS系列步进电机，性能稳定，质量可靠
美国罗克韦尔：PowerFlex系列步进电机，性能优异，价格适中
步距角：电机每转一圈的步数
效率：电机输出的能量与输入的能量的比值
响应时间：电机从静止到启动的时间
转速：电机每分钟的转数
精度：电机定位的精确度
扭矩：电机输出的力矩
步进电机选型要点
负载特性
负载类型：恒定负载、周期性负载、冲击性负载等
负载大小：根据实际需求选择合适的电机功率
负载频率：根据电机的转速和转矩特性选择合适的负载频率
海拔：需要考虑电机的工作海拔范围，以及海拔对电机性能的影响

步进电机怎么选型，如何选择步进电机？

步进电机怎么选型，如何选择步进电机？步进电机用途相当广泛，其需求量也是相当的大。

作为采购和新入行的业务人员一定有很多疑问，比如步进电机怎么选型，或者如何选择步进电机。

小编就和您一起分享一下步进电机怎么选型，如何选择步进电机。

1、步进电机怎么选型，如何选择步进电机。

大家知道吗，步进电机转矩的选择步进电机的保持转矩，近似于传统电机所称的“功率”。

当然，有着本质的区别。

步进电机怎么选型，步进电动机的物理结构，完全不同于交流、直流电机，电机的输出功率是可变的。

如何选择步进电机。

通常根据需要的转矩大小(即所要带动物体的扭力大小)，来选择哪种型号的电机。

大致说来，扭力在0.8N.m以下，选择20、28、35、39、42(电机的机身直径或方度，单位：mm);扭力在1N.m左右的，选择57电机较为合适。

扭力在几个N.m或更大的情况下，就要选择86、110、130等规格的步进电机。

2、如何选择步进电机，在选型过程中步过电机转速的选择对于电机的转速也要特别考虑。

因为，电机的输出转矩，与转速成反比。

就是说，步进电机在低速(每分钟几百转或更低转速，其输出转矩较大)，在高速旋转状态的转矩(1000转/分--9000转)就很小了。

当然，有些工况环境需要高速电机，就要对步进电动机的线圈电阻、电感等指标进行衡量。

如何选择步进电机，选择电感稍小一些的电机，作为高速电机，能够获得较大输出转矩。

反之，要求低速大力矩的情况下，就要选择电感在十几或几十mH,电阻也要大一些为好。

3、步进电机怎么选型，步进电机空载起动频率的选择步进电机空载起动频率，通常称为“空起频率”。

这是选购电机比较重要的一项指标。

如果要求在瞬间频繁启动、停止，并且，转速在1000转/分钟左右(或更高)，通常需要“加速启动”。

步进电机怎么选型，如果需要直接启动达到高速运转，最好选择反应式或永磁电机。

这些电机的“空起频率”都比较高。

4、步进电机怎么选型，步进电机的相数选择步进电机的相数选择，这项内容，很多客户几乎没有什么重视，大多是随便购买。

步进电机型号参数选择

步进电机型号参数选择步进电机是一种能将数字脉冲信号转换为角位移或直线位移的电机。

它通过控制电流的连续变化实现位置控制，具有精度高、稳定性好、启停速度快等优点。

步进电机在许多领域中广泛应用，包括机械、电子设备、医疗器械等。

本文将介绍几种常见的步进电机型号、参数和选择方法。

一、步进电机型号1.42型步进电机42型步进电机是一种直径为42mm的经典步进电机。

它由两相或四相线圈组成，每一相的线圈可以通过一个电流控制芯片驱动。

42型步进电机具有结构简单、驱动电流小、噪音低等特点，广泛应用于一些小型机械设备中。

2.57型步进电机57型步进电机是一种直径为57mm的步进电机。

它由四相线圈组成，每一相的线圈可以通过一个电流控制芯片驱动。

57型步进电机具有结构稳定、扭矩输出大、运行平稳等特点，广泛应用于一些需要较大扭矩输出的场合。

3.86型步进电机86型步进电机是一种直径为86mm的大功率步进电机。

它由四相线圈组成，每一相的线圈可以通过一个电流控制芯片驱动。

86型步进电机具有功率大、运行平稳等特点，广泛应用于一些需要大功率输出的机械设备。

二、步进电机参数1.步距角：步进电机通常以步距角来描述，它表示每次接收一个脉冲信号时电机转动的角度。

常见的步距角有1.8度型和0.9度型。

1.8度型步进电机每个步距可以转动1.8度，0.9度型步进电机则可以转动0.9度。

2.额定电流：步进电机的额定电流是指电机在正常工作时所需的电流大小。

一般来说，额定电流越大，电机的输出扭矩就越大，但也会产生更多的热量。

3.驱动电压：步进电机的驱动电压是指电机在正常工作时所需的电压大小。

一般来说，驱动电压越高，电机的运行速度就越快，但也会增加驱动电路的复杂度。

4.静态扭矩：步进电机的静态扭矩是指在停止时所能提供的最大转矩。

它通常与步进电机的物理结构和线圈参数有关。

5.转动惯量：步进电机的转动惯量是指电机转动一定角度所需的转动力矩大小。

它通常与电机的转子质量和转子结构有关。

电机型号和含义

（一）、电机型号含义如:Y132S1-2 系列+机座号+极数第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔：不超过1000米。

相对湿度：不超过95℅额定电压：380伏。

额定频率：50赫兹。

接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。

工作方式：连续（S1）。

（二）、三相异步电动机型号字母含义：J——异步电动机；O——封闭；L——铝线缠组；W——户外；Z——冶金起重；Q——高起动转轮；D——多速；B——防爆；R一绕线式；S——双鼠笼；K一—高速；H——高转差率。

JQO 2-52-4表示为封闭式高起动转矩异少电动机、5号机座、2号铁芯长度、4极。
