电子地磅秤有哪些原理
电子秤工作原理
电子秤工作原理一、引言电子秤是一种用于测量物体质量的设备，广泛应用于商业、工业和家庭等领域。
本文将详细介绍电子秤的工作原理，包括传感器、信号处理和显示等方面的内容。
二、传感器电子秤的核心组成部分是传感器，它负责将物体的质量转化为电信号。
常见的传感器类型有应变片传感器和压阻传感器。
1. 应变片传感器应变片传感器是最常用的电子秤传感器之一。
它由一个金属薄片组成，当物体放在秤盘上时，金属薄片会产生微小的弯曲变形。
这种变形会导致金属薄片电阻值的微小变化，进而产生电信号。
通过测量电信号的变化，可以计算出物体的质量。
2. 压阻传感器压阻传感器是另一种常见的电子秤传感器。
它由一块特殊材料制成，当物体施加在秤盘上时，传感器内部的电阻值会发生变化。
这种变化可以转化为电信号，进而用于计算物体的质量。
三、信号处理传感器产生的电信号需要经过信号处理模块进行处理，以获得准确的质量数据。
1. 放大传感器产生的电信号通常较小，需要经过放大处理，以增加信号的幅度。
放大电路通常采用运算放大器等元件来实现。
2. 滤波传感器产生的电信号中可能会包含一些噪声，为了提高测量的精度，需要对信号进行滤波处理。
滤波可以去除高频噪声和低频干扰，使得信号更加稳定。
3. 数字化经过放大和滤波处理后的模拟信号需要转化为数字信号，以便于后续的计算和显示。
这一步通常通过模数转换器（ADC）来实现。
四、显示经过信号处理后，得到的数字信号可以用于计算物体的质量，并通过显示模块展示出来。
1. 数字显示数字显示是电子秤最常见的显示方式。
通过数码管或液晶显示屏，将物体的质量以数字形式直接显示出来。
2. 单位切换电子秤通常可以支持多种质量单位的切换，例如千克、克、磅等。
用户可以根据需要选择合适的单位进行显示。
3. 零位调节电子秤还可以进行零位调节，即将秤盘置为空载状态时的电信号归零。
这样可以保证秤盘上无物体时显示的质量为零。
五、总结电子秤的工作原理主要包括传感器、信号处理和显示等环节。
电子秤的基本原理
电子秤的基本原理电子秤是一种能够利用电子原理来进行称量的装置，其基本原理可以分为传感器原理、电路原理和显示原理三个部分。
传感器原理：电子秤的传感器原理主要是利用力学或物理传感器来检测物体的质量，并将质量转化为电信号。
常用的传感器有压阻传感器和称重传感器。
压阻传感器是一种利用材料在受力作用下电阻变化的原理来测量质量的传感器。
其基本构造是将电阻应变片与橡胶薄膜粘结在一起，当物体质量施加到称盘上时，橡胶薄膜会产生变形，从而导致电阻应变片的电阻值发生变化，通过测量电阻值的变化可以计算出物体的质量。
称重传感器是通过测量物体与地面接触的支撑点所受压力的大小来判断质量的传感器。
称重传感器通常由几个弹簧和传感器电桥组成。
当物体质量施加到称盘上时，弹簧会产生弹性变形，从而改变传感器电桥中传感电阻的阻值，通过测量电桥的输出信号来计算出物体的质量。
电路原理：电子秤的电路原理主要包括信号调理电路、模数转换电路和电源电路。
信号调理电路用于放大和滤波传感器信号，以便后续的数据处理。
在电子秤中，放大器部分通常采用差分放大电路和运算放大电路来获取传感器信号并进行放大，滤波器部分则是通过滤波电路来去除噪声和干扰信号。
模数转换电路主要负责将模拟信号转换为数字信号，以便后续的数字处理。
这一过程通常是通过使用模数转换器（ADC）实现的。
ADC会将连续的模拟信号按照一定的采样频率进行采样，并将采样结果以离散的数字形式进行表示。
电源电路为电子秤提供供电，并保证供电电压的稳定性。
电子秤通常使用直流供电，电源电路主要包括整流电路和稳压电路。
整流电路用于将交流电转换为直流电，稳压电路用于保持输出电压的稳定。
显示原理：电子秤的显示原理主要是利用显示器来将数字信号转换为可读的质量数值。
常用的显示器有数码管和液晶显示屏。
数码管是一种能够显示数字的显示装置，它由多个发光或荧光元件组成，每个元件可以显示数字0-9的一个数字。
根据数字信号的输入，相应的数码管会发光显示对应的数字。
地磅工作原理
地磅工作原理
地磅工作原理是通过测量物体对于地面压力的大小来确定物体的重量。
一般情况下，地磅由两部分组成：传感器和显示器。
以下是地磅的基本工作原理：
1. 传感器：地磅的传感器通常采用应变片或者负荷细胞。
这些传感器会在物体施加压力时产生微小的形变，并将形变量转化为电信号。
2. 电信号处理：传感器生成的电信号会被送入电信号处理器。
电信号处理器会将接收到的电信号放大，并进行滤波和线性化处理，以提供准确的输出。
3. 显示器：电信号处理器会将处理后的信号传递给显示器。
显示器通常是数字显示屏或电子秤，用于显示物体的重量值。
4. 校准和校正：地磅在生产过程中需要进行校准和校正，以确保测量结果的准确性。
校准是通过施加已知重量的物体来调整传感器的输出，而校正是通过消除各种误差源来提高测量的精确度。
5. 数据记录和处理：一些高级地磅还可以将测量结果记录下来，并进行数据处理和分析，以满足不同的使用需求。
总体上，地磅的工作原理是通过测量物体对地面施加的压力来确定物体的重量，并将测量结果以数字形式显示出来。
这种原理适用于各种不同场景下的称重需求。
电子秤工作原理
电子秤工作原理电子秤是一种通过电子技术来测量物体质量的设备。
它的工作原理基于压力传感器和电路控制技术，通过测量物体对称重传感器产生的压力变化，转化成电信号并进行处理，最终得出物体的质量。
一、压力传感器的作用电子秤的核心部件是压力传感器，它通过对物体施加的压力进行测量。
当物体被放置在电子秤的平台上时，物体的重力会将平台产生微小的弯曲形变，这种形变将被传感器感应到并转化成电信号。
二、落地式电子秤的工作原理1. 传感器接收力的作用当物体被放置在电子秤的平台上时，平台上的传感器感应到物体的重力。
传感器中的弹性体受到物体重力的作用而发生弯曲形变，形变程度与物体的质量成正比。
传感器中的应变片会根据物体施加的力产生相应的应变。
2. 应变片电阻的变化应变片通常是由金属薄片制成，其电阻值会随着形变而发生变化。
当物体施加的力增加时，应变片的形变增大，电阻值相应增大；反之，当物体施加的力减小时，应变片的形变减小，电阻值相应减小。
3. 桥式电路的应用电子秤中通常采用桥式电路来测量应变片电阻值的变化。
桥式电路中包括有两个电阻相等的臂和两个电阻值随应变片形变而变化的臂。
当物体施加的力产生应变时，应变片对应的电阻值变化，导致桥式电路两边电压不平衡。
4. 电压变化的测量当桥式电路两边电压不平衡时，通过增益放大电路可以放大微小的电压变化。
放大后的信号经过模数转换器转化为数字信号，通过微处理器进行处理和显示，最终得出物体的质量。
三、台秤式电子秤的工作原理台秤式电子秤的工作原理与落地式电子秤类似，区别在于传感器的安装位置。
在台秤式电子秤中，传感器通常安装在秤台的四个支撑角上。
当物体被放置在台秤的平台上时，物体的重力通过支撑角传递给传感器，传感器感应到物体的重力并转化成电信号，其余的工作过程与落地式电子秤相同。
总结：电子秤利用压力传感器和电路控制技术来测量物体的质量，其工作原理基于物体对传感器产生的压力变化。
落地式电子秤和台秤式电子秤的工作原理相似，只是传感器的安装位置有所不同。

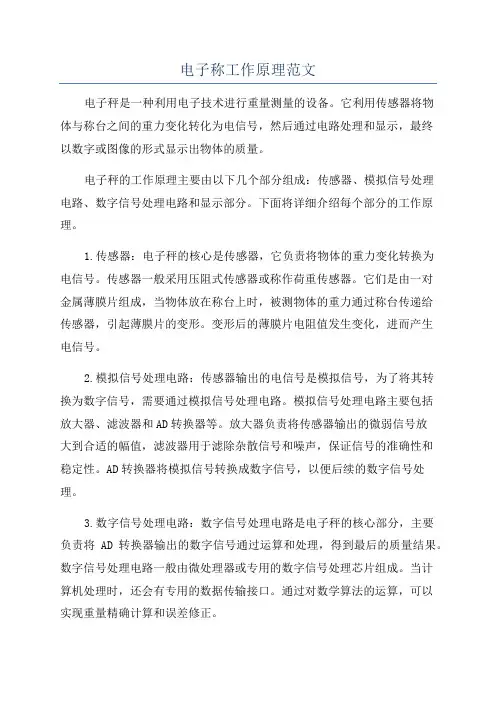

电子称工作原理范文
电子称工作原理范文电子秤是一种利用电子技术进行重量测量的设备。
它利用传感器将物体与称台之间的重力变化转化为电信号，然后通过电路处理和显示，最终以数字或图像的形式显示出物体的质量。
电子秤的工作原理主要由以下几个部分组成：传感器、模拟信号处理电路、数字信号处理电路和显示部分。
下面将详细介绍每个部分的工作原理。
1.传感器：电子秤的核心是传感器，它负责将物体的重力变化转换为电信号。
传感器一般采用压阻式传感器或称作荷重传感器。
它们是由一对金属薄膜片组成，当物体放在称台上时，被测物体的重力通过称台传递给传感器，引起薄膜片的变形。
变形后的薄膜片电阻值发生变化，进而产生电信号。
2.模拟信号处理电路：传感器输出的电信号是模拟信号，为了将其转换为数字信号，需要通过模拟信号处理电路。
模拟信号处理电路主要包括放大器、滤波器和AD转换器等。
放大器负责将传感器输出的微弱信号放大到合适的幅值，滤波器用于滤除杂散信号和噪声，保证信号的准确性和稳定性。
AD转换器将模拟信号转换成数字信号，以便后续的数字信号处理。
3.数字信号处理电路：数字信号处理电路是电子秤的核心部分，主要负责将AD转换器输出的数字信号通过运算和处理，得到最后的质量结果。
数字信号处理电路一般由微处理器或专用的数字信号处理芯片组成。
当计算机处理时，还会有专用的数据传输接口。
通过对数学算法的运算，可以实现重量精确计算和误差修正。
4.显示部分：显示部分负责将数字信号处理电路处理的结果以数字或图像的形式显示出来。
数字显示屏一般采用数码管或液晶显示屏，通过密码器控制数字的显示或直接显示质量结果。
一些高级电子秤还可通过电脑等外部设备连接进行数据存储和进一步处理。
总结起来，电子秤的工作原理主要是通过传感器将物体的重力变化转换为电信号，经过模拟信号处理电路将其转换为数字信号，再经过数字信号处理电路进行计算和处理，最后由显示部分显示出物体的质量。
电子秤的工作原理基于电子技术和数学运算，具有精度高、方便快捷等优点，被广泛应用于工业生产、商业交易等领域。
电子秤工作原理
电子秤工作原理引言概述：电子秤是一种常见的测量设备，广泛应用于商业和家庭领域。
它通过电子技术实现对物体重量的准确测量。
本文将详细介绍电子秤的工作原理，包括传感器原理、信号处理、显示和校准等方面。
一、传感器原理1.1 应变片传感器电子秤的核心部件是应变片传感器。
应变片是一种能够感应物体受力变形的传感器。
当物体受到压力或拉力时，应变片会产生微小的形变，进而改变其电阻值。
电子秤通过将应变片粘贴在测量台面上，当物体放在台面上时，物体的重量会使得台面发生微小的弯曲，从而引起应变片电阻值的变化。
1.2 桥式电路应变片传感器通常组成一个桥式电路。
桥式电路由四个应变片组成，分为两个对称的臂，每个臂上有两个应变片。
当物体放在电子秤上时，两个臂上的应变片会产生不同的电阻变化，从而引起电桥的不平衡。
通过测量电桥的不平衡电压，可以准确计算出物体的重量。
1.3 温度补偿应变片的电阻值受温度影响较大，为了提高测量的准确性，电子秤通常会进行温度补偿。
温度补偿可以通过在电路中加入温度传感器来实现。
温度传感器会感知环境温度的变化，并根据预先设定的温度-电阻曲线来调整应变片的电阻值，以消除温度对测量结果的影响。
二、信号处理2.1 放大器电子秤的信号处理部分主要包括放大器。
放大器用于放大电桥的输出信号，使其能够被后续的电路处理。
放大器通常采用差分放大器的结构，以增强信号的稳定性和抗干扰能力。
2.2 模数转换器电子秤的信号需要转换为数字信号才能被处理和显示。
这一转换过程由模数转换器（ADC）完成。
ADC将模拟信号转换为数字信号，并以二进制形式表示。
转换后的数字信号可以通过计算机或显示屏来显示和处理。
2.3 数据处理转换后的数字信号可以通过计算机或嵌入式系统进行进一步的数据处理。
数据处理可以包括单位转换、重量计算、数据存储等功能。
通过数据处理，可以实现更多的功能，如重量累加、重量比较等。
三、显示3.1 数字显示屏电子秤通常配备数字显示屏，用于直观地显示物体的重量。
电子秤原理分析
电子秤原理分析电子秤是一种用于测量重量的设备，它采用了先进的电子技术和传感器技术，具有快速、准确和精确测量的特点。
本文将对电子秤的原理进行分析。
一、电子秤的工作原理电子秤的基本原理是利用电子传感器对被称物体的重力进行测量，并将测量结果转化为数字显示。
具体来说，电子秤的工作原理可以分为以下几个步骤：1. 传感器测量重力：电子秤通常使用称重传感器来测量重力。
称重传感器通常采用压阻传感器或应变片传感器，它们可以感知被称物体的重力作用在传感器上产生的微小形变或者电阻变化。
2. 电子部件转换信号：传感器检测到重力后，会产生相应的信号，这些信号需要经过一系列的电子部件进行放大、滤波、转换等处理，以便将信号转化为数字量。
3. 数字量显示：经过转换后的信号最终会被送到数字显示屏上，以便用户可以直观地看到被称物体的重量。
数字显示屏上一般会显示重量单位和测量结果。
二、电子秤的优点相比传统机械秤，电子秤具有以下优点：1. 精确度高：电子秤采用数字化的测量方法，可以提供更高的精确度。
传统机械秤容易受到环境因素和使用习惯的影响，而电子秤可以准确地显示出被称物体的真实重量。
2. 快速响应：电子秤的传感器能够快速地检测到被称物体的重力变化，并立即转化为数字显示。
用户只需等待短短几秒钟，就可以得到测量结果。
3. 易于使用：电子秤一般具有简洁明了的操作界面，用户只需将被称物体放在秤盘上，即可自动进行测量，无需繁琐的手动调整。
4. 可靠性高：电子秤采用先进的电子技术和耐用的传感器材料，具有较长的使用寿命，并且在适当的维护下能够保持较高的稳定性和准确性。
三、电子秤的应用领域电子秤已广泛应用于各个领域，包括但不限于以下几个方面：1. 商业领域：电子秤广泛应用于超市、商场、菜市场等地的商品计价和称重过程中。
它可以快速、准确地测量商品的重量，并自动计算价格，提高商家的计价效率和准确性。
2. 工业领域：在生产流程中，电子秤可以用于对原材料、成品等物品的称重，以确保产品的质量和准确度。
电子秤传感工作原理
电子秤传感工作原理电子秤是一种广泛应用于商业领域和家庭生活中的重要设备。
它通过传感器对物体的重量进行测量，提供准确的重量数据。
本文将介绍电子秤传感工作原理，包括电子秤的基本原理、传感器的类型以及相关技术应用。
一、电子秤的基本原理电子秤的基本原理是利用力的平衡关系来测量物体的重量。
它由秤座、传感器和显示器等主要组成部分。
首先，物体放置在秤座上，受到地球引力的作用，施加一个向下的力。
为了实现力的平衡，电子秤通过传感器感知物体施加在秤座上的力，并将其转换为电信号。
其次，传感器是电子秤中最关键的组成部分。
传感器通常采用应变测量原理，即利用应变式电阻片的变化来感知物体施加的力。
当物体施加在秤座上时，传感器中的应变式电阻片将发生略微的形变，导致电阻值发生变化。
通过测量电阻值的变化，电子秤可以准确地获取物体的重量信息。
最后，电子秤通过内部的电子电路来处理传感器的信号，并将测量结果显示在显示器上。
显示器可以是数字显示屏或液晶屏，方便用户读取物体的重量数值。
二、传感器的类型电子秤常用的传感器类型包括应变式传感器、压阻式传感器和磁感应式传感器等。
1. 应变式传感器应变式传感器是最常见的一种电子秤传感器。
它通过将应变式电阻片安装在弹性结构上，当物体施加力时，弹性结构产生形变，从而导致电阻值的变化。
应变式传感器具有高精度和快速响应的特点，广泛应用于商业秤和家用秤等领域。
2. 压阻式传感器压阻式传感器利用材料的电阻值随压力变化的特性进行测量。
当物体施加在传感器上时，传感器内部的电阻值会发生变化，通过测量电阻值的变化来获取物体的重量。
压阻式传感器简单、结构紧凑，并且具有较低的成本，被广泛应用于包装秤和厨房秤等场景。
3. 磁感应式传感器磁感应式传感器采用磁感应原理来测量物体的重量。
它通过测量磁场的变化来获取物体的质量信息。
磁感应式传感器具有高精度和稳定性的优点，被广泛应用于医疗秤和实验室秤等场景。
三、技术应用电子秤传感技术在各个领域有着广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子地磅秤有哪些原理
电子地磅秤有什么原理呢？实干小编要来给大家解析一下。
第一部分电子地磅秤的原理方框图:
程式????K/B(按键) ↑Fx →传感器→OP放大→
A/D转换→CPU →显示驱动→显示屏记忆体
工作流程说明：当物体放在秤盘上时，压力施给传感器，该传感器发生形变，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号。
该信号经放大电路放大输出到模数转换器。
转换成便于处理的数字信号输出到CPU运算控制。
CPU根据键盘命令以及程序将这种结果输出到显示器。
直至显示这种结果。
第二部分秤的分类：1.按原理分：电子地磅秤机械秤机电结合秤 2.按功能分：计数秤计价秤计重秤 3.按用途分：工业秤商业秤特种秤
第三部分秤的种类： 1.桌面秤指全称量在30Kg以下的电子地磅秤 2.台秤指全称量在30-300Kg以内的电子地磅秤3.地磅指全称量在300Kg以上的电子地磅秤4.精密天平
第四部分按精确度分类：I级：特种天平精密度≥1/10万II级：高精度天平1/1万≤精密度＜1/10万III级：中精度天平1/1000≤精密度＜1/1万IV级：普通秤1/100≤精密度＜1/1000
第五部分专业术语： 1.最大称量：一台电子地磅秤不计皮重，所能称量的最大的载荷; 2.最小称量：一台电子地磅秤在低于该值时会出现的一个相对误差; 3.安全载荷：120%正常称量范围; 4.额定载荷：正常称量范围; 5.允许误差：等级检定时允许的最大偏差; 6.感量：一台电子地磅秤所能显示的最小刻度;通常用“d”来表示; 7.解析量：一台具有计数功能的电子地磅秤，所能分辩的最小刻度; 8.解析度：一台具有计数功能的电子地磅秤，内部具有分辩能力的一个参数; 9.预热时间：一台秤达到各项指标所用的时间; 10.精度：感量与全称量的比值; 11.电子地磅秤使用环境温度为：-10摄氏度到40摄氏度12.台秤的台面规格：25cm X 30cm 30cm X 40cm 40cm X 50cm 42cm X 52cm 45cm X 60cm
第六部分电子地磅秤的特点： 1.实现远距离操作; 2.实现自动化控制; 3.数字显示直观、减小人为误差; 4.准确度高、分辩率强; 5.称量范围广; 6.特有功能：扣重、预扣重、归零、累计、警示等; 7.维护简单; 8.体积小; 9.安装、校正简单; 10.特种行业，可接打印机或电脑驱动; 11.智能化电子地磅秤，反应快，效率高;
第七部分电子地磅秤检查过程：1.首先整体检查：有无磨损和损坏; 2.能否开机：开机后是否从0到9依次显示、数字是否模糊、能否归零; 3.有无背光; 4.用砝码测试能否称重; 5.充电器是否完好，能否使用; 6.配件是否齐全;
第八部分传感器类型：1.电阻式：价格适中、精度高、使用广泛; 2.电容式：体积小、精度低; 3.磁浮式：特高精度、造价高; 4.油压式：现市场上已淘汰; 显示器种类： 1.LCD（液晶显示）：免插电、省电、附带背光; 2.LED：免插电、耗电、很亮; 3.灯管：插电、耗电、很高; K/B（按键）类型：1.薄膜按键：触点式; 2.机械按键：由许多单独按键组合在一起; 传感器的特性： 1.额定载荷; 2.输出灵敏度; 3.非线性; 4.滞后; 5.重复性; 6.蠕变; 7.零点输出影响; 8.额定输出温度影响; 9.零点输入; 10.输入阻抗; 11.输出阻抗; 12.绝缘阻抗; 13.容许激励电压;(5-18V)
第九部分传感器损坏后现象： 1.称量不准; 2.显示不归零; 3.显示的数字乱跳判断传感器的+E、-E、+S、-S 1.先用电阻档测4条线两两这间的电阻值，共有6组。
如为400-450欧则为+E、-E;如果为350欧，则为+S、-S;为290欧，则为R桥臂; 2.在+E、-E端接上+_5V电压，传感器正确施加一个压力，如输出+_S增大，则红表笔为+S，反之-S;
第十部分高精度计数秤特点：1.Kg/Ib单位转换功能; 2.零点显示范围、调整功能(GLH系列没有) 3.取样速度调节功能; 4.有10组单重记忆功能; 5.可同时进行重量、数量、累计功能(GLH 只有数量累计) 6.可设定重量、/数量上限警示功能; 7.自动零点追踪、温度线性校正; 8.扣重及预扣重功能; 9.待机功能; 10.有零点显示范围和零点跟踪范围; 11.有电池电压管制限制功能。
以上是由实干小编特别为您分享，了解更多电子地磅秤的信息欢迎您来电咨询实干哦！我司还有更多衡器信息您可能还会感兴趣的有：电子吊钩秤，电子地磅称，钢瓶秤，地磅秤，数显测力仪，叉车电子称等产品哦！详情请关注实干。
