IRF540驱动电磁阀电路分析
IR2104 + IRF540 MOS电机驱动全桥
R2104 + IRF540 MOS电机驱动全桥学习与实践过程/bbs/article_1012_130178.html使用L293或L298等全桥芯片来控制直流电机虽然简便而且成本低廉，但由于它们的内阻较大，在控制大电流的马达时芯片常常过热，导致系统的整体效率较低。
在电动车上，马达控制芯片的内阻过大会导致车子的加速度变小。
本人设想在暑假制作一个大的轮式或者履带式机器人，并且希望它能跑到公交车那么快，于是开始研究如何使用MOS管来控制更大电流的电机。
首先，本人参考了《大功率直流马达的驱动——ABU ROBOCON 2005比赛之动力方案》一文中的电路图（原文地址 /article.php?sid=192 ）按照这个原理图，我热转印制作了单个全桥的实验电路。
个别的电阻电容值有所变动。
上电并给予有效的持续高电平信号后发现电路不能驱动马达，而2104开始发烫，540没有任何反应。
于是更换2104，但仍出现同样的现象。
通过示波器检测发现，高端MOS没有被驱动，而低端MOS的G端信号正常，因而桥没有被导通。
更换信号方向，另外半桥仍然出现相同的现象。
本人开始怀疑是BOOTSTRAP电容的问题，于是实验了不同的电容值。
但无论怎么变换，问题仍然没有被解决。
由于手头没有4148，使用了IN5819作为续流二极管，按道理5819只会比4148更好，不应该成为问题的原因。
由于手头2104只有6片，而所有的都上电并且发热过，于是重新购买了一批2104。
在这里感谢周顺同学，那天刚好他毕业考考好，帮我到科技京城买了2104。
更换2104后，电路工作正常。
周顺看了看我原来的2104，恍然大悟：原来的芯片是97年前的旧货。
马达欢快地转了起来。
由于540的内阻要比298小很多，马达的加速度明显提高，变向时电刷更是发出了闪亮的火星。
回到家后用示波器开始研究高端MOS的G端驱动电压波形。
发现在EN端为高的初期，高端MOS的驱动电压突然升至比VCC高10V。
二位五通电磁阀原理图解
二位五通电磁阀原理图解————————————————————————————————作者：————————————————————————————————日期：二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
电磁阀的工作原理及测试方法
电磁阀的工作原理及测试方法某型号电磁阀结构简图如图1所示，该阀有三个油口，其中P口和A口为供油口，T口为回油口。
随着电流变化，衔铁所受电磁力、阀芯位移和出油口油压也随之变化。
根据电流、阀芯位移之间的对应关系，不断调整电流大小，控制阀芯位移，进而达到控制出油口油压的目的。
存在两种工作状态，电磁阀断电时阀芯处于原始位置，A－T 油口相通; 通电时电磁圈得电，使阀芯克服弹簧阻力向另一侧移动，与阀套配合实现油路切换，P－A油口相通。
为了实现阀的可靠工作，需要进行以下性能测试。
电磁阀1、泄漏测试阀在工作时是否有内部泄漏是衡量其质量的一个关键性指标。
由于密封和磨损等因素，泄漏不可避免，所以测试指标是泄漏量不可超过最大泄漏值，均需要＜0.5L/min。
具体测试方式如下：阀未开启时A－T口通，此时通过给P口供油，慢慢增加P口压力由最小值到最大值，阀芯会在压力油的作用下移动到另一侧使阀的状态变为P－A通，在这个过程中测得在A－T口相通状态下阀内部由P 口泄漏到T口的流量，然后再将压力由最大值下降至最小值，阀芯返回到初始状态A－T口通，在这个过程中测得在P－A口相通时阀内部泄漏到T口的流量。
由于泄漏量很小，所以需要使用高精度齿轮流量传感器来测试阀的泄漏量，量程范围为（5～1000）ml/min，精度为0.5%FS。
2、输出流量－电流信号特性测试通过该测试可以得到在不同的压力下，随着电信号变化，阀的输出流量变化曲线，分析阀的稳态特性。
测试时，设定电流起始点和终止点，先将入口油压稳定至所需值，然后将被试阀的电信号从最小值升至最大值，再回到起点，绘制出流量－电流特性曲线。
3、阶跃响应时间测试电磁阀的响应时间测试有两种情况，分别为阀得电响应时间和断电响应时间，根据厂家要求均需小于30ms。
（1）初始状态为断电：此时阀芯处于原始状态A－T通，A口关闭，稳定P口油压，给电磁阀一个额定的电流信号，检测在电磁圈通电瞬间，到阀芯反应使A口油压上升至P口油压的百分之九十时所用的时间，即为得电响应时间。
电磁阀的工作原理及故障排除

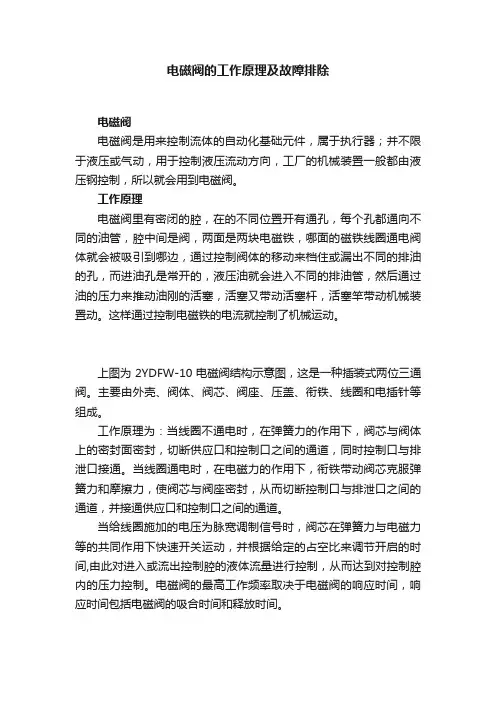

电磁阀的工作原理及故障排除电磁阀电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压或气动，用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。
工作原理电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
上图为2YDFW-10电磁阀结构示意图，这是一种插装式两位三通阀。
主要由外壳、阀体、阀芯、阀座、压盖、衔铁、线圈和电插针等组成。
工作原理为：当线圈不通电时，在弹簧力的作用下，阀芯与阀体上的密封面密封，切断供应口和控制口之间的通道，同时控制口与排泄口接通。
当线圈通电时，在电磁力的作用下，衔铁带动阀芯克服弹簧力和摩擦力，使阀芯与阀座密封，从而切断控制口与排泄口之间的通道，并接通供应口和控制口之间的通道。
当给线圈施加的电压为脉宽调制信号时，阀芯在弹簧力与电磁力等的共同作用下快速开关运动，并根据给定的占空比来调节开启的时间,由此对进入或流出控制腔的液体流量进行控制，从而达到对控制腔内的压力控制。
电磁阀的最高工作频率取决于电磁阀的响应时间，响应时间包括电磁阀的吸合时间和释放时间。
分类直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
IRF540驱动电磁阀电路分析
IRF540 MOS管应用VDSS=100V RDS<0.077 ID=22AVGS(th)=4VVGS=10. RDS接近0.007 ID=11A负载电流小的情况下可以5V驱动IRF540，IN4007 MOS管内部等效，100/10W（可用2W）功率电阻，电磁阀驱动电路原理图ABS压力调节器的4个常开进油电磁阀的最大起动电流约为3.6 A;4个常闭出油电磁阀最大起动电流约为2.4 A。
而L9349的工作电压4.5～32 V，两路通道内阻0.2Ω，最大负载电流3A；另两路内阻0.3Ω，最大负载电流5A，恰好能满足ABS常开和常闭电磁阀的驱动电流要求，而且较低的导通内阻又能保证低功耗，因此L9349非常适合进行ABS电磁阀的驱动控制。
电磁阀驱动电路原理图见图。
电磁阀驱动电路原理图在图中，每片L9349能驱动4个电磁阀工作，属于典型的低端驱动。
通过Vs端口给芯片提供12V供电电压；当给输入端IN1～IN4 PWM控制信号，就能方便地控制输出端以驱动4路电磁阀工作，OUT1和OUT2端口的最大驱动能力为5A，应该连接ABS的常闭电磁阀；OUT3和OUT4端口最大驱动能力为3A，应连接ABS常开电磁阀，不可接反；EN 端口为使能端，能通过MCU快速关闭芯片；L9349的数字地和模拟地分开，提高了驱动模块的抗干扰能力。
24V电磁阀驱动电路8推荐说明：驱动24V直流电磁阀的驱动电路：，此电路已经在实际应用中，稳定，可靠。
此电路虽然在现场已经稳定运行很久，但有不合理的地方，不知道大家有没有发现。
---2007-07-24此电路驱动24V的电磁阀，电流只能在2A左右，不能太大，因为 Vgs 只有5V，IRF540没有达到完全的导通状态，如果要增大电流得重新设计驱动电路，使Vgs在10V左右才能充分发挥IRF540的驱动能力。
这么久了都没人提出这问题，还是出来补充下，以免大家误解 ---2007-09-07欢迎大家交流探讨！-------------------------------- 最新更新 2008.04.16 -----------------------------------重新设计了驱动电路，已经在实际电路可靠工作，供参考！（如果浏览器不能看到全图，请把图片保存到你的电脑即可）posted @ 2007-1-18 9:24:00 AVR猎手阅读全文(8305) | 回复(35) |反映问题 | 引用通告(0) | 编辑∙标签：单片机电磁阀驱动电路∙上一篇：24V继电器的驱动电路∙下一篇：★卷布机（布料、薄膜等）光电对边控制器纠偏控制器（纠偏器_对边器）★2007-7-30 15:12:00Re:24V电磁阀驱动电路图不全，后面的看不清楚，大哥能不能把全图给小妹看看啊！谢谢！！！！！以下为blog主人的回复：点右键，图片另存为，放到你的电脑上就看清楚，看不清楚后面的是因为你电脑的尺寸的问题。
