植筋施工作业指导书一、植筋施工工艺流程：凿除端部砼→测设钻孔位置→钻孔→钢筋防锈处理→锚固胶配制→植筋→植筋养护→抗拔力检验→结构物拼接施工。
二、植筋主要施工技术1、按设计要求，植筋位置、间距与结构物钢筋布置相对应，根据设计图纸要求进行定位，放线，孔位不得与原结构物钢筋相抵触。
钻孔前必须参照既有相关土和金属探测仪探明钢筋位置并标记，当与钢筋位置相重叠时可适当移动钻孔位置。
2、在已定位的孔位上钻孔。
结合喜利得植筋的技术参数，植筋钻孔孔径为D+（4～１０）mm，即φ16（22mm）、φ22（30mm）、φ25（32mm）、φ28（35mm）。
植筋钻孔孔深为15D，即φ16（25mm）、φ22（35mm）、φ25（40mm）、φ28（45mm）。
钻孔时，钻杆应垂直，确保钻孔径符合设计要求，孔径偏差0.1~0.55mm.3、清孔。
钻孔完毕后，用高压气吹出灰尘，同时用高压水冲洗及用钢丝刷清刷，第二次用高压气吹出清洗的水并用湿布擦去灰尘，用吹干机烘干孔洞，最后用干净的布把成孔堵塞好。
孔内必须保持清洁、干燥、无尘。
4、注胶。
清孔完毕后，用注射枪注入喜利得HIT-HY150植筋胶水。
胶水从孔底开始慢慢往上注，使孔内得空气排出，注满孔体积2/3为止。
5、植筋。
先清除钢筋表面铁锈，然后将钢筋慢慢旋入孔内，并敲击钢筋，使其端头顶入孔底，再将挤出的胶水抹干净；按照植筋固化时间表的规定进行操作，粘结剂固化时间与环境温度关系应按产品说明书确定。
养护期一般为24小时，植入钢筋在养护期内严禁碰撞或扰动钢筋，以免影响胶水与钢筋的粘结；待植筋胶养护期结束后再进行钢筋焊接、绑扎等工作。
焊接点应距离洞口为15D，并用湿布覆盖钢筋根部，防止热力破坏植筋胶，影响钢筋与混凝土的握裹力。
6、抗拔力检验。
1）、现场抗拔破坏性试验（施工前的试验）现场选取不参与受力，非重要位置的砼进行植筋，达到强度要求后，进行破坏抗拨试验，检验标准以钢筋达到屈服时不被拨出，此时砼完好即为合格，然后才可以批量操作。
[中文]植筋技术手册B2.11_含附录
![[中文]植筋技术手册B2.11_含附录](https://img.taocdn.com/s3/m/3a7118114431b90d6c85c769.png)
9
Hilti 钢筋紧固技术手册
2
喜利得钢筋紧固技术手册
植筋
B 2.11
欧洲规范 EC2
1. 植筋应用的考虑事项
1.1 植筋的优点 通过使用喜利得 HIT 注射式锚固系统，能够以最大的安全性和灵活性将新钢筋连接到现有结构上。
ª 设计灵活性 ª 简化模板
1.2 应用实例
ª 像预埋一样可靠 ª 设定的荷载特性
ª 水平、垂直和吊顶均可施工 ª 简单、高可靠度的应用
设计时应特别注意结构构件内锚固力的整体传递，并应以钢筋混凝土构造的基本原则进行检查。设计者应负责根 据工程判断来确保整体力的流向和混凝土构件的平衡。
3.1.2 剪力的传递：经由粗糙界面 在钢筋混凝土设计中，钢筋只受拉力或压力。剪力则根据拉压杆模型，通过粗糙界面传递。 详情请参阅附录 A1.
3.1.3 考虑破坏模式
将推斥活塞紧紧接在混合嘴延长器上。
用卷尺在钢筋上标记埋入深度(linst)。 检查钻孔深度(linst) 与钢筋的配合。
在混合嘴延长器上标示灌注的标记距离(lm)。
使用空气喷嘴以无油压缩空气清孔。 (气压 ≥ 6 bar 或 90 psi).
从孔底开始小心注入无气泡的胶粘剂。
用圆刷清孔，根据钻孔深度采用刷子延长杆。
6
喜利得钢筋紧固技术手册
植筋
2.3 安装
2.3.1 浅埋情况 (最深约 30 cm)
钻孔
• 使用电锤钻孔
仅适合喜利得 HIT-RE 500: • 可以使用钻石钻孔设备
清洁钻孔：
• 在植入钢筋之前清孔。 • 用刷子清洁钻孔。 • 吹出灰尘和积水。 • 孔内必须无冰或油/脂。
仅适合喜利得 HIT-HY 150:

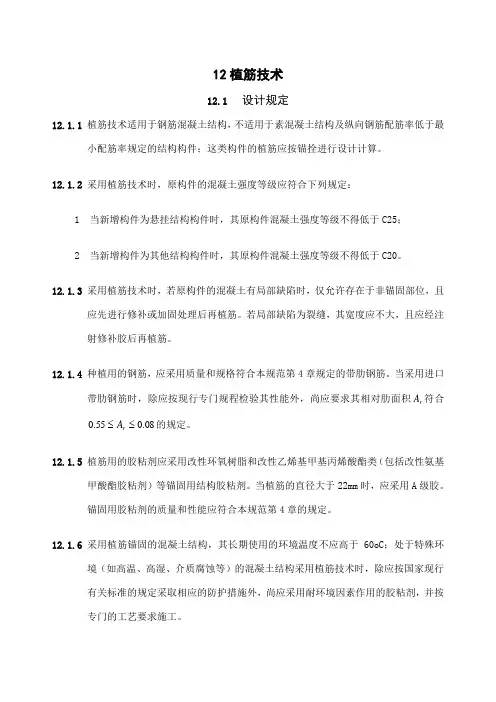

植筋技术及条文说明
12植筋技术12.1设计规定12.1.1植筋技术适用于钢筋混凝土结构，不适用于素混凝土结构及纵向钢筋配筋率低于最小配筋率规定的结构构件；这类构件的植筋应按锚拴进行设计计算。
12.1.2采用植筋技术时，原构件的混凝土强度等级应符合下列规定：1当新增构件为悬挂结构构件时，其原构件混凝土强度等级不得低于C25；2当新增构件为其他结构构件时，其原构件混凝土强度等级不得低于C20。
12.1.3采用植筋技术时，若原构件的混凝土有局部缺陷时，仅允许存在于非锚固部位，且应先进行修补或加固处理后再植筋。
若局部缺陷为裂缝，其宽度应不大，且应经注射修补胶后再植筋。
12.1.4种植用的钢筋，应采用质量和规格符合本规范第4章规定的带肋钢筋。
当采用进口A符合带肋钢筋时，除应按现行专门规程检验其性能外，尚应要求其相对肋面积r ≤.0≤.008A的规定。
55r12.1.5植筋用的胶粘剂应采用改性环氧树脂和改性乙烯基甲基丙烯酸酯类（包括改性氨基甲酸酯胶粘剂）等锚固用结构胶粘剂。
当植筋的直径大于22mm时，应采用A级胶。
锚固用胶粘剂的质量和性能应符合本规范第4章的规定。
12.1.6采用植筋锚固的混凝土结构，其长期使用的环境温度不应高于60oC；处于特殊环境（如高温、高湿、介质腐蚀等）的混凝土结构采用植筋技术时，除应按国家现行有关标准的规定采取相应的防护措施外，尚应采用耐环境因素作用的胶粘剂，并按专门的工艺要求施工。
12.1.7采用符合本规范规定的植筋技术对钢筋混凝土结构构件进行锚固时，被锚固结构构件的承载力可按整体构件计算。
12.2 锚固计算12.2.1 承重构件的植筋锚固计算应遵守下列规定：1 植筋设计采用的安全等级，应符合本规范第条的规定；2 植筋设计应在计算和构造上防止混凝土发生劈裂破坏；3 植筋仅承受轴向力，且仅允许按充分利用钢材强度的计算模式进行设计；4 植筋胶粘剂的粘结强度设计值应按本章的规定值采用；5 地震区的承重结构，其植筋承载力仍按本节的规定进行计算，但其锚固深度设计值应乘以考虑位移延性要求的修正系数。

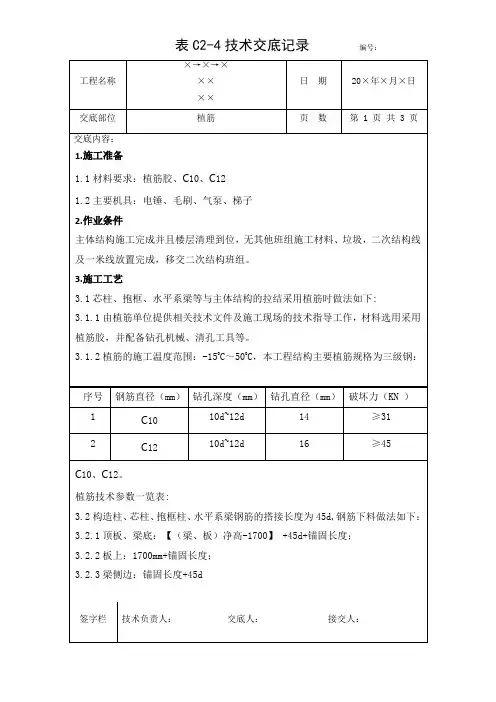

植筋技术交底
3.2.1顶板、梁底：【（梁、板）净高-1700】+45d+锚固长度；
3.2.2板上：1700mm+锚固长度；
3.2.3梁侧边：锚固长度+45d
3.3主要施工方法:
3.3.1钻孔：锚固钢筋时，在基材上用电锤或பைடு நூலகம்它钻孔设备钻出符合要求的孔径。
3.3.2清孔：孔内粉尘用毛刷或气泵反复清刷至少三遍以上。
3.3.3注胶：将植筋胶中的A料、B料进行充分混合(100：1～100：2)，放入孔内，胶量应满足钢筋插入后孔内胶体填充饱满。
1.施工准备
1.1材料要求：植筋胶、C10、C12
1.2主要机具：电锤、毛刷、气泵、梯子
2.作业条件
主体结构施工完成并且楼层清理到位，无其他班组施工材料、垃圾，二次结构线及一米线放置完成，移交二次结构班组。
3.施工工艺
3.1芯柱、抱框、水平系梁等与主体结构的拉结采用植筋时做法如下:
3.1.1由植筋单位提供相关技术文件及施工现场的技术指导工作，材料选用采用植筋胶，并配备钻孔机械、清孔工具等。
3.1.2植筋的施工温度范围：-150C～500C，本工程结构主要植筋规格为三级钢：C10、C12。
植筋技术参数一览表:
序号
钢筋直径（mm）
钻孔深度（mm）
钻孔直径（mm）
破坏力（KN）
1
C10
10d~12d
14
≥31
2
C12
10d~12d
16
≥45
3.2构造柱、芯柱、抱框柱、水平系梁钢筋的搭接长度为45d,钢筋下料做法如下：
3.3.4植筋：将钢筋插入孔内(可用旋转或冲的方法)，在胶固化前禁止扰动钢筋，以免影响锚固效果。
植筋工程技术交底
植筋工程技术交底引言概述：植筋工程技术交底是指在建筑施工过程中，施工方向工人详细说明植筋工程的具体要求和技术要点。
植筋工程技术交底的目的是确保施工人员理解并正确执行植筋工程，保证工程质量和安全。
本文将从五个大点阐述植筋工程技术交底的内容。
正文内容：1. 植筋工程概述1.1 植筋的定义和作用1.2 植筋工程的重要性1.3 植筋工程的施工流程2. 植筋工程的材料和设备2.1 植筋所需的钢筋材料2.2 植筋所需的工具和设备2.3 植筋工程的质量控制要求3. 植筋工程的技术要点3.1 植筋的位置和间距要求3.2 植筋的固定和连接方式3.3 植筋的防锈保护要求3.4 植筋的垂直度和水平度要求3.5 植筋与混凝土的粘结要求4. 植筋工程的安全注意事项4.1 植筋过程中的人身安全4.2 植筋作业区域的安全防护4.3 植筋工程的施工环境要求5. 植筋工程的质量验收标准5.1 植筋工程的验收标准5.2 植筋工程的质量检测方法5.3 植筋工程的质量问题处理总结：植筋工程技术交底是确保植筋工程施工质量和安全的重要环节。
通过植筋工程概述，我们了解到植筋的定义、作用以及施工流程。
在植筋工程的材料和设备方面，我们要求使用合格的钢筋材料，并掌握相应的工具和设备。
在植筋工程的技术要点中，我们需要关注植筋的位置、固定和连接方式，以及防锈保护、垂直度和水平度等要求。
同时，植筋工程的安全注意事项也是不可忽视的，需要保障施工人员的人身安全和作业区域的安全防护。
最后，植筋工程的质量验收标准对于工程的质量控制至关重要，我们需要了解验收标准、质量检测方法，并妥善处理植筋工程的质量问题。
通过以上的阐述，我们可以清楚地了解植筋工程技术交底的内容和重要性，只有做好植筋工程技术交底，才能确保植筋工程的质量和安全。
植筋规范

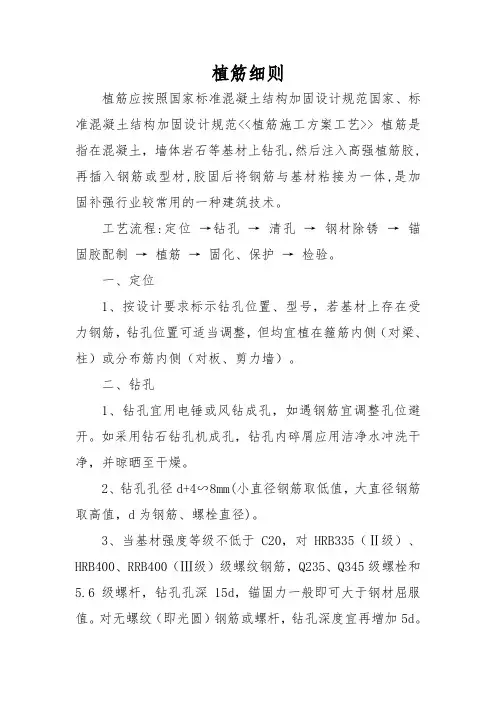

植筋细则植筋应按照国家标准混凝土结构加固设计规范国家、标准混凝土结构加固设计规范<<植筋施工方案工艺>> 植筋是指在混凝土，墙体岩石等基材上钻孔,然后注入高强植筋胶,再插入钢筋或型材,胶固后将钢筋与基材粘接为一体,是加固补强行业较常用的一种建筑技术。
