万能式断路器常见故障的处理方法
ME万能式断路器检修维护技术总结
ME（DW17）低压断路器检修、维护技术总结1、合闸后电机出现连转故障：要想知道电机出现连转故障原因。
首先要了解ME（DW17）断路器电气操作原理（见图1）：ME（DW17）断路器电气操作原理动作过程：操作万能转换开关后，KK万能转换开关触点接通→HJ线圈吸合→HJ 合闸接触器常开触点接通→通过K1接触器常闭触点→M电动机旋转→同时K2接触器常开触点接通自保→电机带动（ME（DW17）断路器主触头接通）SE终点开关动作接通→K1接触器线圈吸合→K1接触器常闭触点断开→电动机停止旋转。
熟悉ME（DW17）断路器电气操作原理动作过程后，故障原因就很容易找得到。
合闸后电机出现连转故障原因分析如下：注: 1、（●）为选中故障类型。
2、C1、C2电容在操作回路中以减少触点间飞弧，在回路动作时，吸收一部分能量。
ME（DW17）断路器各个元件正面布置视图（见图2）2、合闸后手柄停留位置过头（偏右）故障。
手动手柄停留位置过头故障，造成原因有以下两种：A、前面板操作机构安装或长期在振动环境中运行，固定螺丝松动、前面板操作机构移位。
B、操作机构及本体壳配合面不平滑，造成机构及本体壳有磨察、卡涩现象不能自由动作，配合不好。
对上述故障处理方法：A、检查前面板调整定位螺丝是否松动或偏低，前面板固定螺丝松动移位。
前面板调整定位螺丝、前面板固定螺丝出现问题后，都可使合闸后手柄停留位置过头（偏右），不能自由处于断路器最佳状态，检查后消除。
前面板调整定位螺丝、前面板固定螺丝位置（见图3）B、定期检查操作机构传动装置内的润滑油，是否使用完。
使用完后及时加油补充，以确保各个机械机构之间相互自由配合。
减少其金属之间的硬磨擦对各机件的损坏，造成配合间隙过大，扭力移位出现卡涩现象不能自由动作。
3、ME（DW17）断路器合闸前电机空转。
断路器合闸前（主触头未闭合前）电机空故障，造成原因主要有以下两种：A、操作前面板内涡轮及涡杆没有齿合。
B、机构手柄复位弹簧脱落断裂。
万能式断路器使用故障分析与处理策略
万能式断路器使用故障分析与处理策略摘要：随着社会经济的快速发展，人们对供电的可靠性提出了更好的要求与标准。
万能式断路器作为一种常见的电路保护设备，在配电网络中发挥着重要的作用，它既可以根据配电、供电需求进行电压、电流的保护，也可以在需要时精准切断电源，提高供电可靠性、安全性，避免各种用电风险因素发生。
由万能式断路器的功能与特点所决定，其在使用过程中容易出现跳闸、不能合闸、指示灯异常、无法分闸等常见故障。
因此，为了保障万能式断路器的高效使用，特提出全面检查控制器菜单，检测控制器连接按钮，排查断路器机械硬件，检查储能系统零部件等处理策略，以期更好地发挥出万能式断路器的功能价值。
关键词：万能式断路器；使用故障；脱扣器；处理策略1万能式断路器的使用故障1.1断路器跳闸、闭合后跳闸的问题万能式断路器常见的故障就是跳闸、闭合后跳闸。
导致断路器跳闸的主要原因就是电压过载、发生短路、接地故障。
例如：当用户用电量突然增大，而电压供电不稳时，断路器的互感器接受调控指令，一旦互感器出现异常，就会导致其设备IR灯亮，从而预示着电压过载情况的发生，直接引起断路器自动跳闸。
而当出现短路跳闸时，通常都会Ii灯亮或Isd灯亮，接地故障引起跳闸，则会引起LG灯亮。
由过载、短路、接地故障引起的跳闸一般都是非事故跳闸，只要对断路器进行重新设置，即可恢复正常工作。
除此之外，断路器也存在事故跳闸问题，主要是由断路器本身零部件或控制器系统故障引起。
而断路器闭合后跳闸问题，与上述类似，通常由电压过载、短路、接地过载引起，另外，当电压过载保护后，万能式断路器的控制器热记忆功能通常不会及时消除断电记忆，从而引起重新合闸的故障。
1.2断路器不能合闸、无法分闸故障万能式断路器也经常发生不能合闸、无法分闸的故障。
导致万能式断路器不能合闸的因素较多，但一般都是由电气设备本身的机械故障所引起，例如：当万能式断路器的使用寿命将尽时或受到外界环境因素的干扰时，其操作机构就容易发生一系列机械故障，导致用户无法通过手动的方式操作断路器，使其电路断开。
智能型万能式断路器常见故障及排除方法
智能型万能式断路器常见故障及排除方法摘要：现代生活中已经离不开电和电器的使用，那么电的安全使用就变成了我们生活学习中最重要的安全保障之一。
在电路发生故障、短路等电流超过额定电流现象的时候，智能型万能式断路器会自动断开电路，对电路完成分断的作用。
这样既能保护电器不被强大电流损坏也可以有效的预防因电路问题导致的火灾等灾害。
所以，智能型万能式断路器对于用电单位的日常保护作用是十分重要的。
但同时，我们也要清楚，日常使用中会出现各种各样的故障导致没有办法在异常状态下完成对电路的分断。
关键词：智能型万能式断路器；常见故障；处理措施智能型万能式断路器对于日常用电安全有着重要的保障作用。
用来分配电能和保护线路及电源设备免受过载、欠压、短路、接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性、安全性。
1、断路器机械检修的重要性断路器机械检修的主要原理是通过相关的检修装置来切断相关的故障电路，从而保护相关电力人员和电力高压断路器的安全，因此断路器机械检修技术对于保护相关人员的安全具有重要的意义。
随着我国电力技术的不断发展，断路器机械检修技术方面也取得了很大的发展。
电力工程师在电力工程项目中常使用的断路器机械检修装置主要是两种类型：第一种是电流动作保护器，第二种是电源动作保护器，同时在保护方式上也可分为直接保护和间接保护两种方式：直接保护是通过覆盖的技术直接来保护电路，而间接保护采用的是通过隔离的措施来进行相关电路的保护。
断路器机械检修对于保护电力系统人员安全和电力高压断路器具有重要的意义，能够有效降低电力事故的破坏范围，有效降低企业的经济损失，同时也能够最大程度保障电力系统的安全性。
2、智能型万能式断路器的常见故障2.1智能型万能式断路器出现无法闭合和分断的故障智能型万能式断路器出现无法闭合分断故障的原因有很多，首先可能是因为储能弹簧的原因，如果储能弹簧出现了变形变小或者断裂的故障，那么万能式断路器可能就会出现无法闭合的故障。
断路器有哪些常见故障和解决方法？
断路器有哪些常见故障和解决方法？一、断路器电气故障1. 过载故障过载是指断路器负载超过其额定电流而造成的故障。
过载故障的原因可能是电路负荷增加、短路故障等。
解决过载故障的方法有两种：一是增加断路器的额定电流，但这需要根据实际情况进行评估和计算；二是限制电路负荷，可以通过增加并联断路器、更换负载或者进行定期维护等方式来实现。
2. 短路故障短路是指电路中两个极性之间或者同极性之间意外短接而产生的故障。
短路故障可能导致断路器烧坏、电气设备损坏，甚至引发火灾等严重后果。
解决短路故障的方法有三种：一是通过检查电路布线和接线端子，修复短路点；二是安装短路保护器，及时切断短路电流；三是采用高短路容量的断路器来防止过电流损坏。
3. 漏电故障漏电是指电气设备出现绝缘缺陷或者接地故障导致的电流泄漏现象。
漏电故障的危害较大，不仅会造成设备损坏，还有触电的风险。
解决漏电故障的方法主要有两种：一是检查设备的绝缘情况，及时修复或更换损坏的绝缘材料；二是安装漏电保护器，监测电气系统的漏电情况，一旦发现漏电现象，能够及时切断电流。
二、断路器机械故障1. 断路器卡死断路器卡死是指断路器在运行中无法正常切断电路，造成设备无法正常使用的故障。
产生这种故障的原因可能是机械部件磨损、污染、润滑不良等。
解决断路器卡死的方法有两种：一是进行例行维护，定期清洁和润滑机械部件，保持其灵活性；二是更换磨损严重的机械部件，恢复断路器的正常运行。
2. 断路器无法闭合断路器无法闭合是指断路器在开合过程中无法完全接触或者闭合，导致电路无法通电的故障。
造成这种故障的原因可能是断路器触头接触不良、弹簧松弛等。
解决断路器无法闭合的方法有两种：一是清洁断路器的触头，确保其接触良好；二是调整或更换松弛的弹簧，使其能够正常闭合。
三、断路器其他故障1. 触头烧蚀触头烧蚀是指断路器在长时间运行中，由于电弧的作用导致触头出现烧蚀现象。
触头烧蚀可能会导致接触不良，影响正常运行。

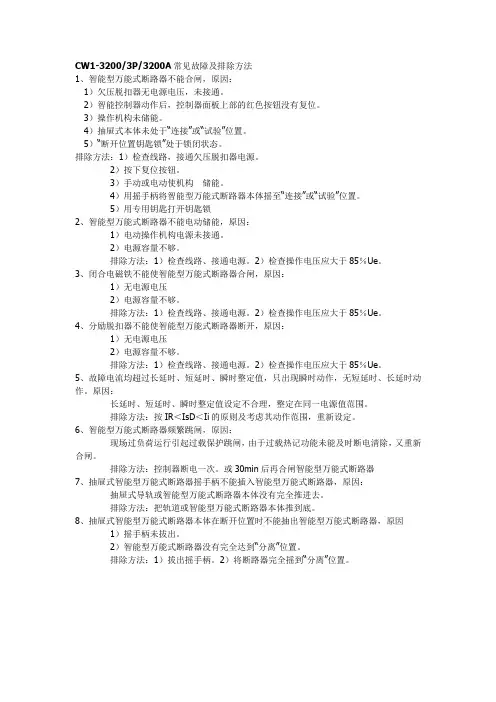

万能式断路器CW1-3200A常见故障
CW1-3200/3P/3200A常见故障及排除方法1、智能型万能式断路器不能合闸，原因：1）欠压脱扣器无电源电压，未接通。
2）智能控制器动作后，控制器面板上部的红色按钮没有复位。
3）操作机构未储能。
4）抽屉式本体未处于“连接”或“试验”位置。
5）“断开位置钥匙锁”处于锁闭状态。
排除方法：1）检查线路，接通欠压脱扣器电源。
2）按下复位按钮。
3）手动或电动使机构储能。
4）用摇手柄将智能型万能式断路器本体摇至“连接”或“试验”位置。
5）用专用钥匙打开钥匙锁2、智能型万能式断路器不能电动储能，原因：1）电动操作机构电源未接通。
2）电源容量不够。
排除方法：1）检查线路、接通电源。
2）检查操作电压应大于85％Ue。
3、闭合电磁铁不能使智能型万能式断路器合闸，原因：1）无电源电压2）电源容量不够。
排除方法：1）检查线路、接通电源。
2）检查操作电压应大于85％Ue。
4、分励脱扣器不能使智能型万能式断路器断开，原因：1）无电源电压2）电源容量不够。
排除方法：1）检查线路、接通电源。
2）检查操作电压应大于85％Ue。
5、故障电流均超过长延时、短延时、瞬时整定值，只出现瞬时动作，无短延时、长延时动作。
原因：长延时、短延时、瞬时整定值设定不合理，整定在同一电源值范围。
排除方法：按IR＜IsD＜Ii的原则及考虑其动作范围，重新设定。
6、智能型万能式断路器频繁跳闸，原因：现场过负荷运行引起过载保护跳闸，由于过载热记功能未能及时断电清除，又重新合闸。
排除方法：控制器断电一次。
或30min后再合闸智能型万能式断路器7、抽屉式智能型万能式断路器摇手柄不能插入智能型万能式断路器，原因：抽屉式导轨或智能型万能式断路器本体没有完全推进去。
排除方法：把轨道或智能型万能式断路器本体推到底。
8、抽屉式智能型万能式断路器本体在断开位置时不能抽出智能型万能式断路器，原因1）摇手柄未拔出。
2）智能型万能式断路器没有完全达到“分离”位置。
排除方法：1）拔出摇手柄。

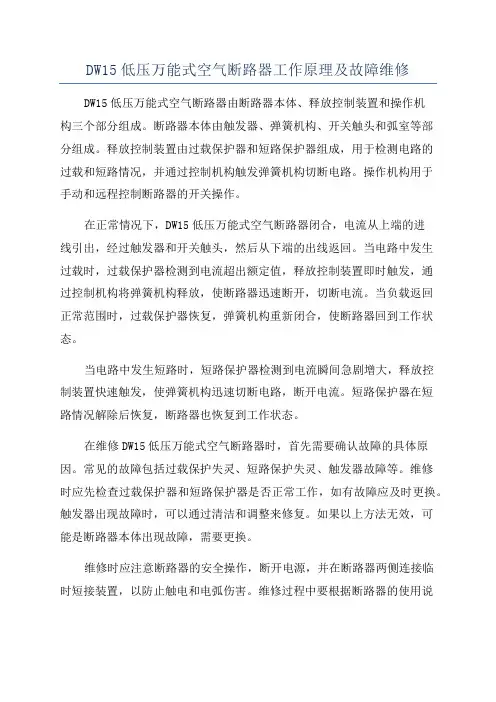

DW15低压万能式空气断路器工作原理及故障维修
DW15低压万能式空气断路器工作原理及故障维修DW15低压万能式空气断路器由断路器本体、释放控制装置和操作机构三个部分组成。
断路器本体由触发器、弹簧机构、开关触头和弧室等部分组成。
释放控制装置由过载保护器和短路保护器组成，用于检测电路的过载和短路情况，并通过控制机构触发弹簧机构切断电路。
操作机构用于手动和远程控制断路器的开关操作。
在正常情况下，DW15低压万能式空气断路器闭合，电流从上端的进线引出，经过触发器和开关触头，然后从下端的出线返回。
当电路中发生过载时，过载保护器检测到电流超出额定值，释放控制装置即时触发，通过控制机构将弹簧机构释放，使断路器迅速断开，切断电流。
当负载返回正常范围时，过载保护器恢复，弹簧机构重新闭合，使断路器回到工作状态。
当电路中发生短路时，短路保护器检测到电流瞬间急剧增大，释放控制装置快速触发，使弹簧机构迅速切断电路，断开电流。
短路保护器在短路情况解除后恢复，断路器也恢复到工作状态。
在维修DW15低压万能式空气断路器时，首先需要确认故障的具体原因。
常见的故障包括过载保护失灵、短路保护失灵、触发器故障等。
维修时应先检查过载保护器和短路保护器是否正常工作，如有故障应及时更换。
触发器出现故障时，可以通过清洁和调整来修复。
如果以上方法无效，可能是断路器本体出现故障，需要更换。
维修时应注意断路器的安全操作，断开电源，并在断路器两侧连接临时短接装置，以防止触电和电弧伤害。
维修过程中要根据断路器的使用说明书进行操作，并严格按照操作规程进行操作。
维修完成后，应进行必要的试验，确保断路器恢复正常工作。
断路器控制回路常见故障类型和处理方法分析
断路器控制回路常见故障类型和处理方法分析快速有效处理掌握回路故障是继电爱护人员的必备技能，但由于二次掌握回路故障不直观，二次电缆多，回路繁杂，导致故障点判别不清，查找时如坠雾里。
因此如何快速精确查找、处理二次回路故障并预防是提高电网和设备平安稳定运行水平的重要问题。
1、断路器的掌握回路1.1 掌握回路断线原理掌握回路故障一般表现为掌握回路断线告警，掌握回路断线告警信号回路是利用爱护装置内部的合闸位置继电器HWJ常闭触点和跳闸位置继电器TWJ常闭触点的串联。
当断路器在合闸位置时，合闸位置继电器励磁；当断路器在跳闸位置时，跳闸位置继电器励磁。
当掌握回路消失故障导致合闸位置继电器和跳闸位置继电器同时失磁，HWJ 和TWJ两常闭接点同时闭合，爱护装置会发出“掌握回路断线”告警信号。
1.2 常见监视方法常见的掌握回路完整性的监视方法有如下两种：采纳简洁直观的红绿灯回路直接监视；采纳跳、合闸位置继电器常闭接点串联启动中心信号的间接监视。
2、掌握回路故障类型引起掌握回路断线故障的缘由许多，归纳起来主要有以下几个缘由：（1）掌握电源空气开关跳开、故障或掌握电源熔丝熔断；（2）断路器帮助接点接触不良或损坏；（3）分、合闸线圈烧毁、断线；（4）储能回路故障、储能电机或储能行程开关损坏、储能接点接触不良；（5）电磁操动型机构电磁合闸线圈烧毁。
3、掌握回路故障处理方法虽然基本的掌握规律一样，但二次回路的实现方法不尽相同，要快速处理掌握回路断线故障，就要对断路器掌握回路的主干有清楚的了解，结合现场不同故障现象，以便形成基本推断。
断路器机构掌握回路简图如图1。
常见掌握回路断线故障及处理方法总结如下。
（1）询问现场工作人员相关的现场状况，即一、二次操作工作、断路器、爱护动作状况；根據现场状况有针对性地排查。
（2）现场有烧焦气味，可基本推断为以下三类：分、合闸线圈烧毁；电磁操动型机构电磁合闸线圈烧毁；弹簧操动型机构储能电机烧坏。
cw3-4000m万能式断路器故障排除
cw3-4000m万能式断路器故障排除
CW3-4000M万能式断路器是一种常用的电气保护设备，用于保护
电路免受过载、短路和接地故障的影响。
当发生故障时，可能会导致
断路器无法正常工作。
以下是一些常见的故障排除步骤：
1. 检查电源：确保电源供应正常，没有断电或者电压异常。
2. 检查过载情况：如果断路器频繁跳闸，可能是由于过载引起的。
检查线路中的负荷是否超过了断路器的额定容量，如果是，则需
要升级断路器或减少负荷。
3. 检查短路情况：如果断路器立即跳闸，可能是由于短路引起的。
检查线路中的电缆或设备是否有短路现象，例如接触不良、线路
损坏等。
修复短路问题后，可以重置断路器并测试。
4. 检查接地故障：如果断路器频繁跳闸，并且没有明显的过载
或短路情况，可能是由于接地故障引起的。
检查线路中是否存在接地
故障，例如接地电阻异常、接地电线脱落等。
修复接地问题后，可以
重置断路器并测试。
5. 检查断路器本身：如果以上步骤都没有解决问题，可能是断
路器本身存在故障。
检查断路器的外观是否有明显的损坏，例如烧焦、脱落等。
如果有，需要更换新的断路器。
如果外观没有问题，可能需
要请专业技术人员进行更详细的检查和测试。
请记住，对于电力设备的故障排除，安全始终是首要考虑。
如果
您不熟悉电气工作或不确定如何处理电气故障，请寻求专业人士的帮助。
