光敏热敏电阻简单介绍
概述
光敏电阻属半导体光敏器件，除具灵敏度高，反应速度快，光谱特性及r值一致性好等特点外，在高温，多湿的恶劣环境下，还能保持高度的稳定性和可靠性，可广泛应用于照相机，太阳能庭院灯，草坪灯，验钞机，石英钟，音乐杯，礼品盒，迷你小夜灯，光声控开关，路灯自动开关以及各种光控玩具，光控灯饰，灯具等光自动开关控制领域。
下面给出几个典型应用电路。
光敏电阻调光电路
图(1)是一种典型的光控调光电路，其工作原理是：当周围光线变弱时引起光敏电阻的阻值增加，使加在电容C上的分压上升，进而使可控硅的导通角增大，达到增大照明灯两端电压的目的。
反之，若周围的光线
图(1)
变亮，则RG的阻值下降，导致可控硅的导通角变小，照明灯两端电压也同时下降，使灯光变暗，从而实现对灯光照度的控制。
上述电路中整流桥给出的是必须是直流脉动电压，不能将其用电容滤波变成平滑直流电压，否则电路将无法正常工作。
原因在于直流脉动电压既能给可控硅提供过零关断的基本条件，又可使电容C的充电在每个半周从零开始，准确完成对可控硅的同步移相触发。
光敏电阻式光控开关
图(2)
以光敏电阻为核心元件的带继电器控制输出的光控开关电路有许多形式，如自锁亮激发、暗激发及精密亮激发、暗激发等等，下面给出几种典型电路。
图(2)是一种简单的暗激发继电器开关电路。
其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升激发VT1导通，VT2的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。
图(3)
图(3)是一种精密的暗激发时滞继电器开关电路。
其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升使运放IC 的反相端电位升高，其输出激发VT 导通，VT 的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。
热敏电阻
NTC 热敏电阻的应用
RC 桥式振荡器电路
如图，为RC 桥式振荡器电路，又称文氏振荡器。
在该电路中，反馈电阻常常采用具有负温度系数的NTC 热敏电阻，以便顺利起振。
当振荡器的输出幅度增大时，流过反馈电阻的电流增大。
随着热敏电阻温度的上升，其电阻减小，是放大器的增益减小，从而自动调节振荡器输出信号趋于稳定。
热敏电阻测温电路
下图为测温电路原理图，1T R 和2T R 为两个匹配的珠状热敏电阻，只要它们有温差，放大器
就会输出与温差有关的信号。
这个电路由于结构简单，一般情况下可测出C 0
01.0的温差，因此而被普遍使用。
利用硅光电池测量硅单晶半导体材料的禁带宽度,测量用不同截止波长的滤色片过滤白
炽灯的入射光,并测量硅光电池在该入射光条件下的短路电流
I,即可外推得到硅光电池的长波
SC
限
,从而求得其禁带宽度g E.
C
将白炽灯、滤色片、硅光电池安放
在光具座上,并保证其处于同水平高度.
更换不同截止波长的滤色片,测量对应的
硅光电池短路电流. 另外,通过改变光源和硅
光电池的相对距离,即可在不同相对光强下,对
长波限和短路电流进行多组测量。
光敏电阻种类和特点
光敏电阻种类和特点
光敏电阻是一种能够感应光线强度变化的电阻器件，其特点是在光照强度变化时，其电阻值也会随之发生变化。
根据其材料和结构的不同，光敏电阻可以分为多种类型，下面将对其中几种常见的光敏电阻进行介绍。
1.硫化镉光敏电阻
硫化镉光敏电阻是一种常见的光敏电阻，其材料为硫化镉，具有灵敏度高、响应速度快、稳定性好等特点。
硫化镉光敏电阻的工作原理是在光照下，硫化镉中的电子会被激发，从而导致电阻值的变化。
硫化镉光敏电阻广泛应用于光电控制、光电测量等领域。
2.硫化锌光敏电阻
硫化锌光敏电阻是一种以硫化锌为材料的光敏电阻，具有响应速度快、灵敏度高、稳定性好等特点。
硫化锌光敏电阻的工作原理与硫化镉光敏电阻类似，都是在光照下电子被激发导致电阻值变化。
硫化锌光敏电阻广泛应用于光电控制、光电测量等领域。
3.硅光敏电阻
硅光敏电阻是一种以硅为材料的光敏电阻，具有响应速度快、灵敏度高、稳定性好等特点。
硅光敏电阻的工作原理是在光照下，硅中的电子被激发，从而导致电阻值的变化。
硅光敏电阻广泛应用于光
电控制、光电测量等领域。
总的来说，光敏电阻具有灵敏度高、响应速度快、稳定性好等特点，广泛应用于光电控制、光电测量等领域。
不同种类的光敏电阻具有不同的特点，可以根据具体应用场景选择合适的光敏电阻。
随着科技的不断发展，光敏电阻的应用范围也在不断扩展，未来光敏电阻将会有更广泛的应用前景。

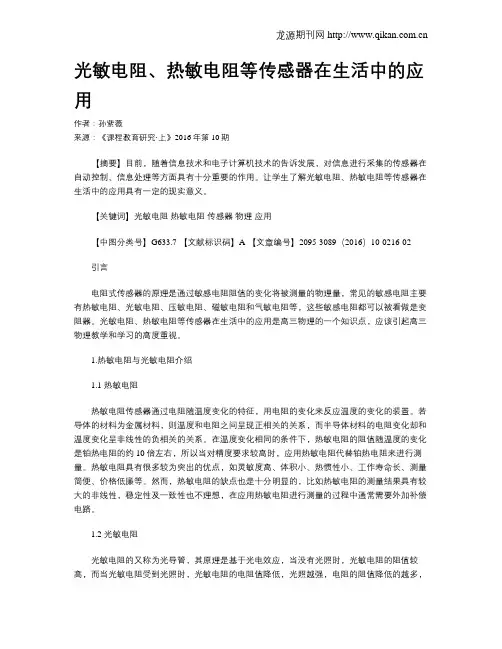

光敏电阻、热敏电阻等传感器在生活中的应用
光敏电阻、热敏电阻等传感器在生活中的应用作者：孙紫薇来源：《课程教育研究·上》2016年第10期【摘要】目前，随着信息技术和电子计算机技术的告诉发展，对信息进行采集的传感器在自动控制、信息处理等方面具有十分重要的作用。
让学生了解光敏电阻、热敏电阻等传感器在生活中的应用具有一定的现实意义。
【关键词】光敏电阻热敏电阻传感器物理应用【中图分类号】G633.7 【文献标识码】A 【文章编号】2095-3089（2016）10-0216-02引言电阻式传感器的原理是通过敏感电阻阻值的变化将被测量的物理量，常见的敏感电阻主要有热敏电阻、光敏电阻、压敏电阻、磁敏电阻和气敏电阻等，这些敏感电阻都可以被看做是变阻器。
光敏电阻、热敏电阻等传感器在生活中的应用是高三物理的一个知识点，应该引起高三物理教学和学习的高度重视。
1.热敏电阻与光敏电阻介绍1.1 热敏电阻热敏电阻传感器通过电阻随温度变化的特征，用电阻的变化来反应温度的变化的装置。
若导体的材料为金属材料，则温度和电阻之间呈现正相关的关系，而半导体材料的电阻变化却和温度变化呈非线性的负相关的关系。
在温度变化相同的条件下，热敏电阻的阻值随温度的变化是铂热电阻的约10倍左右，所以当对精度要求较高时，应用热敏电阻代替铂热电阻来进行测量。
热敏电阻具有很多较为突出的优点，如灵敏度高、体积小、热惯性小、工作寿命长、测量简便、价格低廉等。
然而，热敏电阻的缺点也是十分明显的，比如热敏电阻的测量结果具有较大的非线性，稳定性及一致性也不理想，在应用热敏电阻进行测量的过程中通常需要外加补偿电路。
1.2 光敏电阻光敏电阻的又称为光导管，其原理是基于光电效应，当没有光照时，光敏电阻的阻值较高，而当光敏电阻受到光照时，光敏电阻的电阻值降低，光照越强，电阻的阻值降低的越多，光照停止，阻值恢复。
光敏电阻一般都是由半导体材料所制成的，其结构较为简单，在玻璃底板涂上一层半导体物质，在半导体物质的两端装上金属电极，将半导体和金属电极装入塑料封装体内。
常用光敏电阻的规格参数
常用光敏电阻的规格参数光敏电阻（也称为光敏电阻器或光敏电阻器件）是一种能够根据周围光照强度变化而改变电阻值的传感器。
它通常用于测量光照强度、控制光敏开关以及在各种光感应应用中使用。
以下是一些常用光敏电阻的规格参数：1.光敏电阻的灵敏度：光敏电阻的灵敏度指的是它对光照变化的响应程度。
灵敏度可以通过光照对电阻变化的比率来衡量。
一般来说，灵敏度越高，光敏电阻对光的变化越敏感。
2.光敏电阻的光照范围：光敏电阻可以适用于不同范围的光照强度。
一些光敏电阻适用于较低的光照强度，如暗室或夜间环境，而一些光敏电阻则适用于较高的光照强度，如户外或强照明环境。
3.光敏电阻的响应时间：光敏电阻的响应时间指的是它从检测到光照变化到产生电阻变化的时间。
响应时间越快，光敏电阻对光照变化的响应就越及时。
4.光敏电阻的光线谱响应：光敏电阻对不同波长光的响应程度不同。
可以通过光线谱响应来描述光敏电阻在不同波长光下的电阻变化。
5.光敏电阻的电阻范围：光敏电阻的电阻范围可以根据具体需求来选择。
一般来说，电阻范围越宽，光敏电阻适用于更广泛的应用。
6.光敏电阻的温度特性：光敏电阻的电阻值可能会受到温度的影响。
因此，在选择光敏电阻时，需要考虑温度特性以及它的工作温度范围。
7.光敏电阻的可靠性和寿命：光敏电阻的可靠性指的是它的稳定性和精准性。
而寿命则指的是光敏电阻的使用寿命，即它能够正常工作的时间。
当然，以上仅列举了一些常见的光敏电阻规格参数。
在选择光敏电阻时，还需要考虑其他因素如价格、尺寸、耐久性以及与其他电子元件的兼容性等。
不同厂商生产的光敏电阻可能存在一些差异，因此在购买时需要仔细查看产品规格表并选取适合自己应用的光敏电阻。
光敏电阻的特性
光敏电阻的特性
光敏电阻是一种利用太阳照射的能量来输出电能的电子器件。
它具有太阳能利用率高、成型简便、结构紧凑、应用灵活等特点，可以广泛应用于车辆发电机、照明系统等。
光敏电阻具有非常特殊的响应特性，它的阻值随着照射环境的变化而变化。
由于任何
给定的指定的光照强度时，阻值的大小是通过到观测者的光强变化来决定的，所以当光强
改变时，光敏电阻也会有相应的变化。
同样，光敏电阻具有影响照度变化而保持其稳定阻
值的能力，这里也有着光敏电阻的响应灵敏度高于照度的变化程度。
光敏电阻的特性大致可分为五大类：
（1）表面特性：光敏电阻具有耐高温、耐腐蚀能力，也不易受电磁干扰，能够稳定
可靠地产生模拟或数字信号。
（2）工作特性：光敏电阻的阻值灵敏性和照射度有关，同样可以用来处理视觉信息，并且有着出色的可重复性（它可以正确表示视觉信息，并且能够重复准确反映现有的光度
变化）。
（3）响应特性：光敏电阻的响应特性很好，它可以满足稳定的环境，对于各种变化
的光强都能够准确地反映出阻值变化；
（4）动力学特性：当光强变化时，光敏电阻具有稳定的调节特性，可以实现快速响应；
（5）抗干扰特性：光敏电阻不受外界电磁干扰，即使在环境噪声较大的情况下也能
够精准地反应出所测光强变化。
在当今的智能系统应用中，光敏电阻的特性几乎可以被用作测量技术的核心基础，智
能产品的多样性和可用性也由此得到极大增强。
电阻常见种类
电阻常见种类在电子电路中，电阻是一种常用的被动电子元件。
电阻用于限制电流的流动，降低电流的强度，并产生热量。
电阻的种类繁多，本文将介绍电子电路中常见的几种电阻。
固定电阻固定电阻是一种电阻值固定的电子元件，无法改变其电阻值。
根据电阻值的大小，固定电阻可以分为常规电阻和功率电阻。
常规电阻常规电阻是一种较小功率的固定电阻。
它通常由碳膜、金属膜或金属氧化物膜制成。
常规电阻的电阻值可以通过色环编码或直接标记在外壳上。
•色环编码：常规电阻通常具有4个或5个彩色环带，每个环带代表一个数字，以及一个环带表示电阻值的乘法因子。
通过查表或计算彩色环带的值，可以确定电阻的阻值。
•直接标识：一些常规电阻直接在外壳上标识阻值，不采用色环编码。
常见的常规电阻值有10欧姆、100欧姆、1千欧姆、10千欧姆、100千欧姆等。
功率电阻功率电阻是一种较大功率的固定电阻。
它通常由金属丝或金属片制成，能够承受较高的功率。
功率电阻的阻值通常用标准的阻值单位来表示，如欧姆（Ω）、千欧姆（KΩ）或兆欧姆（MΩ）。
常见的功率电阻有2瓦、5瓦、10瓦、20瓦等。
功率电阻一般比常规电阻体积较大，散热性能较好。
可变电阻可变电阻是一种电阻值可以调节的电子元件，通过旋钮、滑动变阻器或开关等可调节电阻值。
根据调节方式的不同，可变电阻可以分为旋转电阻、滑动电阻和开关型电阻。
旋转电阻旋转电阻是一种通过旋转可改变其电阻值的电子元件。
它通常由旋钮和螺旋形的导线制成。
通过旋转旋钮，可变电阻的电阻值会发生变化，从而调节电路的电流或电压。
常见的旋转电阻有单圈电位器和多圈电位器。
单圈电位器可以旋转一周调节电阻值，而多圈电位器可旋转多周，精确地调节电阻值。
滑动电阻滑动电阻是一种通过滑动可改变其电阻值的电子元件。
它通常由滑动变阻器和滑片组成。
通过滑动滑片，可变电阻的电阻值会发生变化，实现电路的调节。
常见的滑动电阻有单线滑动电阻和双线滑动电阻。
单线滑动电阻只有一个滑片用于调节电阻值，而双线滑动电阻有两个滑片，可以独立调节两个电阻值。
热敏电阻常识
热敏电阻的工作原理是根据这种特殊的电阻在不同温度下所具有的阻值不同而来测量环境温度的。
半导体热敏电阻的主要特性解：半导体热敏电阻是利用半导体材料的热敏特性工作的半导体电阻。
它是用对温度变化极为敏感的半导体材料制作成的，其电阻值随温度变化而发生极为明显的变化。
热敏电阻是非线性电阻，它的非线性特性基本上表现在电阻与温度的关系不是直线关系，而是指数关系，电压、电流的变化不服从欧姆定律。
按电阻温度系数不同，热敏电阻分为正温度系数热敏电阻和负温度系数热敏电阻两种。
在工作温度范围内，正温度系数热敏电阻的阻值随温度升高而急剧增大，负温度系数热敏电阻的阻值随温度升高而急剧减小。
敏感电阻：敏感电阻是指器件特性对温度，电压，湿度，光照，气体，磁场，压力等作用敏感的电阻器。
敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t. v等。
命名方法：根据电子工业部的规定，敏感电阻的命名由4部分组成：第一部分：M敏感元件第二部分：类别：Z正温度系数热敏电阻F负温度系数热敏电阻Y压敏电阻S湿敏电阻Q气敏电阻G光敏电阻C磁敏电阻L力敏电阻第三部分：用途和特征（热敏）1普通用2稳压用3微波测量用4旁热式5测温用6控温用7消磁用8线性用9恒温用0特殊用（压敏）W稳压用G高压保护用P高频用N高能用K高可靠用L 防雷用H灭弧用Z消噪用B补偿用C 消磁用光敏1,2,3紫外线4，5，6可见光7，8，9红外线第四部分：序号热敏电阻：是一种阻值随温度变化的元件，阻值随温度增加而上升的为正温度系数热敏电阻，简称PTC 反之称为负温度系数热敏电阻NTC热敏电阻主要参数的定义：标称阻值：指在环境温度为25C时电阻的阻值。
热敏电阻有限公司成立于1990年，自创立后不断研发高质量之PTC过流保护片及NTC负温度系数热敏电阻，是目前中国规模较大的移动通讯零件供应商，主要为提供日本、韩国、台湾及世界各国进口热敏电阻、贴片热敏电阻、过流保护片、温度开关、温度传感器及各式感温元件：传感器及敏感元件什么叫传感器？从广义上讲，传感器就是能感知外界信息并能按一定规律将这些信息转换成可用信号的装置；简单说传感器是将外界信号转换为电信号的装置。
热敏电阻
• 热敏电阻类型：金属热敏电阻和半导体热 敏电阻 正温度系数（PTC） 负温度系数（NTC） 临界温度系数（CTC）
• 热敏电阻的工作原理
半导体材料对光的吸收除了直接产生光生载 流子的本征吸收和杂志吸收外，还有不直接产生 载流子的晶格吸收和自由电子吸收等，并且不同 程度地转变为热能，引起晶格振动加剧，器件温 度上升，即器件的电阻值发生变化。 由于热敏电阻的晶格吸收，对任何能量的辐 射都可以使晶格振动加剧，只是吸收不同波长的 辐射，晶格振动加剧的程度不同而已，因此，热 敏电阻无选择性地吸收各种波长的辐射，可以说 它是一种无选择性的光敏电阻。
热敏电阻
李延冀
• 热敏电阻：
• 凡吸收入射辐射后引起温升而使电阻改变， 导致负载电阻俩端电压的变化，并给出电 信号的器件叫热敏电阻。
• 优点：
（1）热敏电阻的温度系数大，灵敏度高 （2）电阻率大，体积小，热惯性小，适于 测量点温、表面温度及快速变化的温度。 （3）结构简单，机械性能好。
ቤተ መጻሕፍቲ ባይዱ
• 缺点：线性度较差，稳定性和互换性较差。
• 热敏电阻的结构 • 图4-8为热敏电阻探测器的结构示意图。 • 热敏电阻的典型结构及其外形如图（a） 所示，图（b）为其电路符号
热敏电阻的典型结构：热敏点、壳体、引线
热敏电阻的结构形式
• 热敏电阻的特性参数： （1）电阻-温度特性 （2）热敏电阻阻值变化量 （3）热敏电阻的输出特性 （4）冷阻和热阻 （5）响应率（灵敏度） （6）最小可探测功率
热敏电阻作用及原理
热敏电阻作用及原理热敏电阻的工作原理是通过感应器来调整温度、电压、时间延时及电路保护等。
一：热敏电阻简介热敏电阻器是一种随温度而变化的传感电阻。
根据温度系数的差异，可将其划分为正、负两种温度系数热敏电阻类型。
随着温度的增加，正温度系数热敏电阻器的电阻值逐渐增加，随着温度的增加，负温度系数热敏电阻器的电阻值也随之下降。
热敏电阻器在很长一段时间内不工作；热敏电阻在室温、电流在c区域时，其热辐射功率与加热功率相近，所以有可能工作或不工作。
当周围环境温度相同时，热敏电阻工作时间随电流的增大而迅速减小；热敏电阻器工作时间短，工作电流低。
二：热敏电阻分类热敏电阻根据热敏材料的不同，可以分为半导体热敏电阻、金属热敏电阻和合金热敏电阻，具体的区别和作用如下：半导体热敏电阻：半导体材料制作而成的热敏电阻有很高的电阻温因数和很高的电阻率，并且用这种材料制作的感应器的灵敏度也很高。
根据电阻的温度系数，可以将其划分为负电阻温度系数材料和正电阻温度因子材料，在一定的温度范围内，其负阻值可以达到-6*10-2/℃，而正电阻温度系数材料a可以达到-60*10-2/℃。
金属热敏电阻：金属材质制作而成的热敏电阻广泛用于热电阻测温、限流器和自动恒温加热元件。
例如铂电阻、镍电阻、铜电阻等。
在不同的介质中，铂温度传感器显示了高准确度和高稳定性。
然而，铂类化合物的普遍使用受限于其稀少和昂贵的价格。
铜制温度计价格低廉，但长时间在腐蚀性介质中，其静态性能和电阻值会有很大的差异。
合金热敏电阻：合金热敏电阻的电阻率高，对温度变化也比较敏感，是制作热敏元件的理想材料常用作温度敏感元件，同时还具有较低的应变敏感系数以及在工作温度范围内的加热与冷却过程中，应对电阻温度的曲线有着较好的重复性。
所以说根据不同材质制作而成的热敏电阻是通过感应器来调整温度、电压、时间延时及电路保护等作用。
(整理)光敏电阻简介
（1）光敏电阻的暗电阻、亮电阻、光电流暗电流：光敏电阻在室温条件下，全暗（无光照射）后经过一定时间测量的电阻值，称为暗电阻。
此时在给定电压下流过的电流。
亮电流：光敏电阻在某一光照下的阻值，称为该光照下的亮电阻。
此时流过的电流。
光电流：亮电流与暗电流之差。
光敏电阻的暗电阻越大，而亮电阻越小则性能越好。
也就是说，暗电流越小，光电流越大，这样的光敏电阻的灵敏度越高。
实用的光敏电阻的暗电阻往往超过1MΩ,甚至高达100MΩ，而亮电阻则在几kΩ以下，暗电阻与亮电阻之比在102～106之间，可见光敏电阻的灵敏度很高。
（2）光敏电阻的光照特性下图表示CdS光敏电阻的光照特性。
在一定外加电压下，光敏电阻的光电流和光通量之间的关系。
不同类型光敏电阻光照特性不同，但光照特性曲线均呈非线性。
因此它不宜作定量检测元件，这是光敏电阻的不足之处。
一般在自动控制系统中用作光电开关。
（3）光敏电阻的光谱特性光谱特性与光敏电阻的材料有关。
从图中可知，硫化铅光敏电阻在较宽的光谱范围内均有较高的灵敏度，峰值在红外区域；硫化镉、硒化镉的峰值在可见光区域。
因此，在选用光敏电阻时，应把光敏电阻的材料和光源的种类结合起来考虑，才能获得满意的效果。
（4）光敏电阻的伏安特性在一定照度下，加在光敏电阻两端的电压与电流之间的关系称为伏安特性。
图中曲线1、2分别表示照度为零及照度为某值时的伏安特性。
由曲线可知，在给定偏压下,光照度较大，光电流也越大。
在一定的光照度下，所加的电压越大，光电流越大，而且无饱和现象。
但是电压不能无限地增大，因为任何光敏电阻都受额定功率、最高工作电压和额定电流的限制。
超过最高工作电压和最大额定电流，可能导致光敏电阻永久性损坏。
（5）光敏电阻的频率特性当光敏电阻受到脉冲光照射时，光电流要经过一段时间才能达到稳定值，而在停止光照后，光电流也不立刻为零，这就是光敏电阻的时延特性。
由于不同材料的光敏，电阻时延特性不同，所以它们的频率特性也不同，如图。
电路中的光敏电阻有哪些种类和应用
电路中的光敏电阻有哪些种类和应用一、引言光敏电阻是一种能够根据光照强度改变电阻值的器件。
光敏电阻广泛应用于不同领域，包括照明、安防、通信、医疗等。
本文将介绍电路中的光敏电阻的种类和应用。
二、光敏电阻的种类1. CdS光敏电阻（硫化镉光敏电阻）CdS光敏电阻是一种常见的光敏电阻类型，其特点是响应速度较快，灵敏度高。
它通常用于光控开关、照明灯具的亮度调节、自动曝光的相机、光敏闪光灯等设备中。
2. CdSe光敏电阻（硒化镉光敏电阻）CdSe光敏电阻对红外光的敏感性较好，因此常用于红外线探测器、红外线热成像仪器以及热感应器件等应用中。
3. PbS光敏电阻（硫化铅光敏电阻）PbS光敏电阻对于红外线的敏感度非常高，常被应用于红外线探测、遥控器、红外线扫描仪等设备中。
4. PbSe光敏电阻（硒化铅光敏电阻）PbSe光敏电阻对于红外线的敏感度比PbS光敏电阻更高，因此被广泛应用于红外线探测、火焰检测、红外线摄像机等领域。
5. Si光敏电阻（硅光敏电阻）Si光敏电阻的特点是响应速度快、敏感度高、工作温度范围广。
它广泛应用于光控开关、光电测距仪、光电耦合器等设备中。
6. InGaAs光敏电阻（铟镓砷化物光敏电阻）InGaAs光敏电阻对于红外线的敏感度非常高，是红外线探测器件的重要组成部分。
它常被应用于光纤通信、光电传感等领域中。
三、光敏电阻的应用1. 自动照明系统光敏电阻可以通过对光照强度的感知实现自动照明系统。
当光敏电阻感知到光线较暗时，会自动开启照明设备，提高照明亮度；当光线较亮时，则会自动关闭照明设备，节省能源。
2. 光控开关光敏电阻可以用作光控开关的核心元件。
通过控制光照，可以实现开关的自动打开或关闭。
例如，电路中的夜间路灯、路边广告牌等就可以使用光敏电阻来实现自动开关。
3. 光敏探测器光敏电阻的敏感度高，可以用作光敏探测器进行光信号的检测。
例如，红外线探测器、热成像仪器、火焰检测器等都是基于光敏电阻的原理。
