成昆铁路峨眉至米易段14标项目经理部人字形截水骨架施工技术交底编制：复核：交底人：中铁北京工程局集团有限公司成昆铁路峨眉至米易段14标项目经理部一、适用范围本技术交底适用于DK463+249.16～DK463+411.43段路堤人字形截水骨架护坡防护施工。
二、铁路建设项目质量安全红线管理规定要求1、严禁路基填料不符合设计要求，2、建设项目不得存在偷工减料、以次充好现场，3、内业资料不能弄虚作假。
三、施工准备1、熟悉对应工点的区间路基设计图纸和路基工程设计与专用图纸。
2、原材准备验收，对进场的原材料，送实验室验收，验收符合设计规定后，方可使用。
3、骨架护坡施工前用全站仪对边坡坡脚位置、坡脚距中线的距离、边坡坡比进行复核，清理场地，做好排水工作和安全生产的准备工作。
四、工艺流程施工准备→测量放样及挂线放坡→坡面整修、验收→拱型截水骨架现场放样→自检、报监理工程师验收→挂线，基槽开挖→截水骨架砌筑、洒水养护→砌体勾缝（凹缝）、洒水养护→客土喷播植草、种植灌木五、施工方法5.1 测量放样按照设计要求将骨架位置准确测放在坡面上。
分别在边坡坡脚、坡顶部适当位置定出四个点作为方向控制线，同时也是里程控制桩。
先用钢卷尺丈量定出每段主骨架点位，然后拉线丈量出支骨架点位。
在施工过程中用水平线和斜线随时校正骨架位置，且模板工程应进行拉线安装和检查，保证坡率及平整度满足要求。
检查合格后才允许架子队附属班组开始挖槽。
5.2 基槽开挖本段人字形截水骨架主骨架净间距4m，厚60cm，宽度60cm,顶面侧沟两侧设置0.1m厚混凝土挡水缘；主骨架和支骨架成45°，按人字型铺设，支骨架净间距3m,厚60cm,宽度50cm。
基槽开挖采用人工开挖，石质地段使用风镐配合人工开挖。
开挖前采用挂线法在人字形骨架起止里程的坡脚坡顶位于同一个里程分别打入控制桩，按图纸中的设计标高先横向挂线，再竖向挂线，确保横、竖顺直。
5.3 浆砌片石砌筑5.3.1砌筑用砂浆的原料如：水、水泥、砂、外加剂等建筑材料，必须符合设计要求和施工规范的规定，有出厂合格证书和现场抽样试验报告。
人字型截水骨架护坡技术交底
技术交底工程名称南昆铁路南宁至百色段新建二线工程NBSG-5标段技术交底单位南白二线五标一分部交底项目YDK163+770～ +795左侧人字型截水骨架护坡施工作业交底日期2015年1０月６日1 适用范围及条件YDK163+770～YDK163+795左侧人字型截水骨架内灌草护坡（4×3）,主骨架净距4m，支骨架净距为3m,按“南百二线施路专-0-9-1”图施工。
人字型截水骨架护坡一般适用于土质和全风化的岩石边坡，其设计由主骨架与支骨架组成。
其设计由主骨架与支骨架组成，主骨架净距 4.0m，宽0.6m、厚0.6m；支骨架和主骨架成45度，支骨架呈人字型，净距为3.0m，宽0.5m、厚0.6m,顶面下侧设0.1m厚混凝土挡水缘；主、支骨架挡水缘尺寸为0.1m×0.1m。
人字型截水骨架在膨胀土（岩）地段设计采用C25混凝土，其余普通地段采用C25混凝土或M7.5浆砌片石砌筑，主骨架的断面形式为槽型，支骨架断面形式为“L”型，用以分流排除地表水。
2 材料要求人字型截水骨架护材料主要有C25成品混凝土、片石、砂浆，其原材料主要有片石、中粗砂、水泥、碎石等，各种原材料在使用前必须有产品合格证（水泥）并经工地试验室复检合格。
施工控制时主要考虑以下几个方面：①混凝土强度和性能必须满足设计要求；砌体采用的石料应质地坚硬，不易风化，无裂纹，强度符合要求。
石料表面泥污，水锈等应清除干净。
石料中部厚度不小于15cm，当用作镶面时，表面应平整、尺寸选取较大者，边缘厚度不小于15cm。
②砌筑使用的砂浆无论是现场搅拌或搅拌站集中拌制，在使用合格原材料的基础上严格按试验室出具的配合比拌制。
③护坡起始点处0.5m宽度内采用C25混凝土或M7.5浆砌片石现场注砌技术交底工程名称南昆铁路南宁至百色段新建二线工程NBSG-5标段技术交底单位南白二线五标一分部交底项目YDK163+770～ +795左侧人字型截水骨架护坡施工作业交底日期2015年1０月６日镶边加固，材料及厚度同主骨架。
人字型骨架护坡技术交底
(1)施工场地布置
该段路基边坡已施工至设计标高，为路基边坡防护提供施工作业面。
(2)施工测量放样
在路基边坡防护施工前，进行施工测量放样、复核，增设相应的施工控制测量点位，并进行现场测量交底，保证现场管理人员都了解路堤（路堑）边坡的坡率、坡脚线位置等。
1、沟槽开挖
在截水骨架施工前，应将坡面杂质、浮土、松动石块等清理干净，填补凹坑，使坡面平整密实。清理完坡面后，按设计要求在每条骨架起讫点放控制桩，挂线放样，然后人工开挖骨架沟槽。土质地段骨架沟槽采用人工开挖，石质地段使用风镐开凿，超挖部分采用同标号砼回填，调整至设计坡面。主骨架成槽60cm×60cm，支骨架成槽60cm×50cm，护坡基础成槽为厚60cm的斜面。基坑开挖完成后，自检合格后报监理工程师验收，经监理工程师验收合格后进行下道工序施工。
人字型骨架护坡效果图
路基边坡防护施工允许偏差及检验方法
序号
检验项目
允许偏差
检测数量
检验方法
1
平面位置
±50mm
每段护坡每50米抽样检测4点
采用符合精度要求的仪器测量
2
基底高程
±50mm
每段护坡每50米抽样检测4点
3
坡顶高程
-20mm，0
每段护坡每50米抽样检测3点
4
骨架净距
±50mm
每段护坡每50米抽样检测6处（上、中、下部各2处）
路堑边坡开挖应按照“自上而下”顺序分层进行，每级边坡开挖后应对地质情况进行核对，并及时施工坡面防护。路堑开挖好后，立即组织测量组测出人字形骨架护坡起讫里程。采用DH220挖掘机进行刷坡，现场领工员用坡率尺控制边坡坡度，坡度为1:1.5（1：2或1：1.25）。采用挂线法将边坡坡面按设计在施工前清刷坡面浮土，填补坑凹，使坡面大致平整。

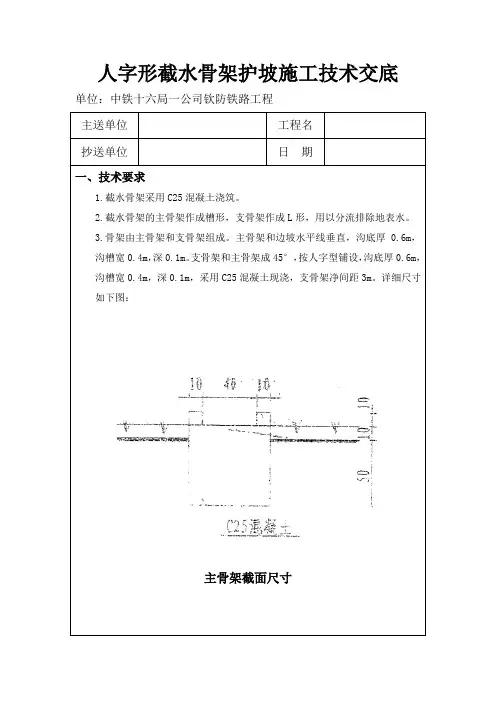

人字形截水骨架护坡施工技术交底
人字形截水骨架护坡施工技术交底
单位：中铁十六局一公司钦防铁路工程
主送单位工程名
抄送单位日期
一、技术要求
1.截水骨架采用C25混凝土浇筑。
2.截水骨架的主骨架作成槽形，支骨架作成L形，用以分流排除地表水。
3.骨架由主骨架和支骨架组成。
主骨架和边坡水平线垂直，沟底厚0.6m，
沟槽宽0.4m，深0.1m。
支骨架和主骨架成45°，按人字型铺设，沟底厚0.6m，沟槽宽0.4m，深0.1m，采用C25混凝土现浇，支骨架净间距3m。
详细尺寸如下图：
主骨架截面尺寸
支骨架截面尺寸
4.护坡防护起迄点出各0.5m宽度内采用C25混凝土浇筑镶边，厚0.6m。
5.单级护坡最大高度＞6m（多级护坡其总高度最大值＞10m）且连续长度＞50m，间距50～100米左右，沿主骨架坡面设C25混凝土踏步一处，以利养护作业，踏步宽0.6m。
剖面图如下：
二、技术要求：
1.施工前应清刷坡面浮土，填补坑凹，使坡面大致平整。
2.骨架护坡堑顶以及迄点与其他工程连接处应设镶边防护，路堑顶部镶边应嵌入坡面，且不得高出地面。
3.边坡平台截水沟应引入相邻排水设施，边坡骨架的排水槽与路堤坡脚排水沟之间应设置连接的排水槽，避免边坡集中水流冲刷坡脚。
交底人：接收人：。
(完整版)人字形骨架护坡安全交底
交底项目
人字形骨架施工安全交底
交底日期
交底人
复核人
1. 作业人员必须遵守安全操作规程和现场安全管理规定。工作时间不得饮酒、抽烟、打闹、嘻笑，要集中精力工作。
2. 作业场地两端外侧应设有防护栏杆和警告标志。
3. 正确使用个人防护用品和安全防护措施。进入施工现场，必须戴安全帽，禁止穿拖鞋或光脚。在没有防护设施的高空、悬崖和陡坡施工，必须系安全带。挖掘土方，两个操作间距保持2~3m，并由上而下逐层开挖。
4.开挖沟槽时，根据土质和挖掘深度放坡，必要时支撑。挖出的泥土应堆放在平台处，高度不得超过1.5m，应及时清除。
5. 片石护坡应重下往上修筑，片石运输至高边坡上后应做好围避措施，防止片石滑落伤击下方作业人员。
6. 运输施工人员的车辆必须认真遵守交通安全规定，严禁违章驾驶、超载、超限、超速等。
7. 持证上岗制:特殊工种必须持有上岗操作证（有效期内）,严禁无证上岗。现场施工人员必须经过三级安全教育
接底日期：
8. 各工种人员应配带相应的劳动保护用品施工；患有心脏病、癫痫病、高血压、贫血等疾病者，严禁从事施工作业。在路堤排水沟施工中一旦发生安全事故，项目部现场技术人员第一时间拨打120急救，后报告项目部专职队长，由队长带领相关人员紧急赶赴事故现场进行救援，在此期间现场技术人员对事故现场拉警戒带戒严。
接底人：
人字形截水骨架技术交底
技术交底书
人字形截水骨架施工技术交底
一、交底说明
1、截水骨架采用M7.5浆砌片石，嵌入坡面内0.5m，挡水缘采用C30砼现浇。
2、截水骨架的主骨架做成槽形，支骨架做成“∧”行，用以分流排除地表水。
3、骨架由支骨架和主骨架组成，主骨架和边坡或平台水平线垂直，主骨架净间距5m，宽0.6m、厚0.6m，支骨架净间距5m，宽0.5m、厚0.5m.顶面骨架两侧设置0.1m*0.1m 厚C30混凝土挡水缘，详见附图。
4、堑顶处设置混凝土镶边。
护坡防护起讫点处各0.5m宽度内采用镶边加固，厚0.6m。
5、骨架每间隔3道在支骨架拱顶处设置一道伸缩缝，缝宽2cm，缝内全断面采用沥青麻筋填充，伸缩缝均为贯通缝，严禁切割设置假缝，伸缩缝位置必须与排水槽错开布置，以确保与坡面整体和谐美观。
6、路堑堑顶镶边、平台处护坡基础及平台封闭连接详见附图。
7、主骨架排水槽必须延伸顺接至水沟，以便形成完整排水系统，排水槽两侧，底
部需用砂浆勾缝，以防雨水渗入边坡。
二、施工工艺流程图
三、施工步序与方法
(1)施工准备
各材料已经试验抽检合格；各施工机具已进场并满足施工生产要求；各作业人员
10
1
1040
10
1
5
60
坡面
主 骨 架
6
支骨架
主支骨架位置关系图
四、质量控制要点
骨架护坡各部允许偏差、检验数量及检验方法
编制：复核：审核：签收：日期：[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。
人字形骨架护坡技术交底书
三、骨架护坡施工技术要求
（1）截水骨架采用C25混凝土浇筑。
（2）骨架有支骨架和主骨架组成，主骨架和边坡水平线垂直，主骨架间距6m，厚0.6m（不含挡水缘），宽0.6m，顶面沟槽两侧设置0.1m厚挡水缘。支骨架和主骨架成45°，按人字型铺设，支骨架净间距为3m,宽0.5m，厚0.6m（不含挡水缘），顶面沟槽下侧设0.1m厚砼挡水缘。
坡脚大样图
开挖过程中，少扰动边坡，石质地段严禁采用爆破开挖，应采用风镐配以人工开挖，确保边坡稳定。
3）骨架护坡混凝土浇筑
（1）模板安装
主骨架模板表模采用竹胶板，背肋使用高20cm的5分木方，锁口采用5cm×5cm的木条，施工时候先挂线定好模板位置，然后安装木模，采用短节钢筋固定模板脚，模板接缝处擦用连接背条加固，保证接缝处平整，具体安装尺寸见以下示意图。
本工程项目安排于2014年9月25日开工，2014年10月15日完工。
六、施工工艺流程及施工方法
6.1、施工工艺流程（见下图）
骨架护坡施工工艺
6.2、施工方法
施工顺序：开挖采用自上而下开挖，混凝土采用自下而上浇筑，先浇筑基础，然后主、支骨架，最后封边。
边坡高度小于6m，边坡从上至下可一次性清理到位。清理边坡采用人工作业，对坡面及边坡平台上松散堆积物和松动的岩块进行清理，保证坡面岩块凹凸差不大于10cm。
支骨架模板安装图
主骨架模板安装图
护坡基础施工采用压模，模板采用胶合板，背条采用5分板，每间隔0.5cm设置，施工时候，每施工浇筑完1m安装一次压膜，保证基础混凝土面平顺。
截水沟和半坡封闭平台在完成骨架护坡后立模浇筑。
模板必须有足够的刚度、强度和稳定性，模板表面平顺，保证无错台错缝。
人字型截水骨架技术交底
4、间距50m左右，沿坡面设浆砌片石踏步一处，具体详图后附。
三、施工方法及注意事项
1、人字型骨架施工时应先施工骨架底部的浆砌护脚墙，先砌筑骨架衔接处，再砌筑其它部位骨架。施工时应自下而上逐条砌筑骨架，砌筑时要严格挂线进行施工。
5、砌片用的砂采用干净的中砂，砌筑砂浆强度为M7.5号，砂浆拌合必顺采用机械拌合，砂浆拌合时要严格按照试验室的配合比进行施工，认真做好试验块的制作和养护工作，拌合场地砂浆配合比牌及拌合用料的计量设备必须齐全。
6、堆放拌和好的砂浆禁止直接堆在松散的地面上，下面要铺设铁皮等隔离设施，砂浆应随拌随用，对拌合完堆放时间太久砂浆的应当废弃，禁止用于砌筑施工中。
2、施工原材料必须运至施工现场，才可进行沟槽开挖。
3、施工前要由测量人员进行放线。
二、技术要求
1、截水骨架采用M7.5水泥砂浆片石砌筑。
2、主骨架间距6m，沟底厚0.5m，沟槽宽以0.4m，深0.1m，两侧沟帮厚0.1m；支骨架和主骨架成45度，按人字型铺设，支骨架垂直线路方向间距为5m。详见后附施工图。
六、附件
1.《人字型截水骨架护坡设计ห้องสมุดไป่ตู้》
2.《检查梯设计图》
交底地点：交底日期：
交底单位：交底人：（签字）
接收单位：接收人：
7、砌筑施工时要严格按挤浆法进行施工，对不符合施工工艺要求和砌筑砂浆不饱満的要返工重做，对砌筑完的骨架应及时洒水养护。
8、对主骨架及支骨架的顶面处的10×10cm的C10砼视施工情况可采用主次骨架砌筑完后现场立模浇筑施工，施工时要保证强度尺寸和外观质量符合设计要求。
三、检测程序及检测方法
1、施工的骨架表面应平整，浆砌的砂浆强度及砼的强度必须合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
