阶梯格栅说明书
阶梯格栅(安德森)

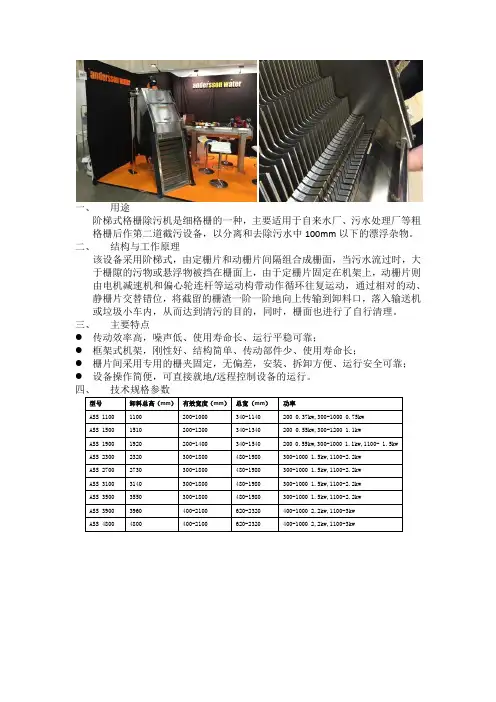

一、 用途
阶梯式格栅除污机是细格栅的一种，主要适用于自来水厂、污水处理厂等粗格栅后作第二道截污设备，以分离和去除污水中100mm 以下的漂浮杂物。
二、 结构与工作原理
该设备采用阶梯式，由定栅片和动栅片间隔组合成栅面，当污水流过时，大于栅隙的污物或悬浮物被挡在栅面上，由于定栅片固定在机架上，动栅片则由电机减速机和偏心轮连杆等运动构带动作循环往复运动，通过相对的动、静栅片交替错位，将截留的栅渣一阶一阶地向上传输到卸料口，落入输送机或垃圾小车内，从而达到清污的目的，同时，栅面也进行了自行清理。
三、 主要特点
● 传动效率高，噪声低、使用寿命长、运行平稳可靠；
● 框架式机架，刚性好、结构简单、传动部件少、使用寿命长；
● 栅片间采用专用的栅夹固定，无偏差，安装、拆卸方便、运行安全可靠； ● 设备操作简便，可直接就地/远程控制设备的运行。
【实用】阶梯格栅运行操作规程
阶梯格栅运行操作规程1.用途说明：该设备用于阻截来自进水提升泵的污水中的中等悬浮物，是本厂污水处理的第二道过滤装置。
对斜管沉淀池及设备起保护作用，也称中格栅。
2．工作原理：格栅由一组固定的静栅条和一组移动的动栅条组成。
栅条组安装在一起，当一组移动时，另一组静止不动。
静动栅条之间的间隙为栅条间距。
栅条的运动对细格栅产生了向上的提升力，并传送到下一级栅条。
通过这种方式，细格栅将截留物沿阶梯一级级向上运输，当垃圾到达细格栅顶部时，自动掉入螺旋输送机内进行处理。
3．结构和性能3.1结构阶梯式格栅主要由一组固定的静栅条、一组移动的动栅条、机架及驱动装置组成。
3.2主要参数型号：RSM26-140-3栅条间距：6mm总宽度：1485MM有效宽度：1355MM栅条厚度：3MM重量：2300KG生产厂家：瑞典诺迪克公司减速机生产厂家：SEW型号：SA87油型：ISOVG680油量：8.4L电机生产厂家：SEW型号：DV100M4BMG功率：2.2KW转速：1410r/min电流：4.7A4．开机前的准备工作：4.1检查设备传动机构的紧固螺钉是否牢固，该设备四周有无障碍物，以免影响设备的正常运转。
4.2新装的设备和长时间停用后再使用、更换电机和电机大修后再使用的情况需要将电机电源线从热继电器下端断开测量绝缘电阻和直流电阻，正常后方可继续操作。
4.3确保电机主断路器已合闸，控制回路取电断路器和控制回路供电断路器已合闸，控制屏面板指示灯无报警且显示正常。
4.4检查减速机的润滑油是否足够；检查细格栅机链条及齿轮传动部份是否润滑得当。
4.5检查螺旋输送机和螺旋压榨机能否正常运行。
5.操作步骤：5.1现场时间控制：5.1.1将控制屏上功能转换开关置于时间控制。
5.1.2将所需要启动的细格栅的功能开关置于自动位置，细格栅开始运行。
5.1.3将螺旋输送机和压榨机功能开关置于自动位置，螺旋输送机和压榨机也开始运行。
5.1.4如有报警或急停复位灯（RESETEMERGENCYSTOP）亮,按下复位按钮，复位灯灭，如还不能复位，需停机检查。
格栅是污水管理组织厂常用的机械设备,根据使用功能分为粗格栅
格栅是污水处理厂常用的机械设备，根据使用功能分为粗格栅和细格栅。
目前使用较多的粗格栅型式有回转式、高链式和三索式，细格栅有回转式、弧形和阶梯式。
1 粗格栅1.1 回转式粗格栅回转式粗格栅(也称回转式固液分离机)一般由安装在回转链上相隔一定间距的一排排耙齿组成，在驱动装置的驱动下，回转链带动耙齿按一定方向旋转，在迎水面耙齿由下向上运动，将水中粗大漂浮物捞出至顶端翻转后卸下。
该型粗格栅是目前应用最多的一种。
从使用情况看，在设备质量良好的条件下，运行状况还是比较令人满意的。
它的弱点在于对于较大尺寸的漂浮物，如粗大的棍棒、球状物、大块的泡沫塑料或木块等难以去除，而这些漂浮物在城市污水中是常有的。
该型格栅的检修相对来说比较麻烦，虽然它在水下没有传动部件，但由于回转链要通过底部的导辊，有时需要将设备整体吊出才能检修。
1.2 高链式粗格栅高链式粗格栅的栅条是固定的，齿耙由链条带动上下运动，下行时齿耙张开，至格栅底部后闭合，上行时耙齿嵌入栅条，将栅条拦阻的漂浮物去除。
该型格栅基本可以克服回转式粗格栅难以去除较大尺寸的漂浮物的弱点。
国外有一种高链式粗格栅当漂浮物卡在栅条内齿耙运动受阻时，齿耙会自动松开，跳过去再继续运行，同时发出受阻信号。
高链式粗格栅在水下无运动部件，检修比较方便。
它的弱点是长时间运行后，齿耙的两条驱动链会产生张紧度不一致从而导致齿耙不平，严重时会卡在栅条内。
因此运行过程中应注意齿耙是否歪斜，发现问题及时调整。
1.3 三索式粗格栅三索式粗格珊是一种历史比较长的格栅，早期的三索式粗格栅在运行过程中容易出现乱绳，栅条卡住齿耙的现象经常发生。
在使用过程中人们不断地对其进行改进，新型的三索式粗格栅设置了导绳机构，彻底解决了乱绳问题。
栅条卡住齿耙的现象也大为减少。
三索式粗格栅和高链式粗格栅的结构有些类似，不过齿耙的驱动由链条改为了钢索。
两者的弱点也基本一样，但三索式粗格栅调整齿粑的歪斜比较方便。
三索式粗格栅较前面两种粗格栅有一个优点，就是它的安装深度更深。
格栅使用说明书
格栅使用说明书一、产品介绍格栅是一种常用于建筑物外立面和室内装饰的材料，其具有良好的通风和安全性能，同时还能保护建筑物免受外来物体的侵害。
本使用说明书将详细介绍格栅的安装和使用方法，帮助用户正确使用和维护格栅。
二、安装方法1. 准备工具：在安装格栅之前，应确保准备好相关的安装工具，如螺丝刀、螺丝扳手、锯子、尺子等。
2. 测量尺寸：根据实际需求，将格栅按照所需尺寸进行切割。
使用尺子进行准确测量，并使用锯子进行切割。
3. 固定定位：在安装地点上标记出格栅的位置，使用螺丝刀和螺丝扳手将格栅固定在墙壁或其他基座上。
确保固定稳固，以免发生松动或掉落的情况。
三、使用方法1. 保持清洁：定期清洁格栅表面，以保证其外观整洁并防止积灰或杂物对其造成堵塞。
2. 防止冲击：格栅不宜经常受到冲击或剧烈振动，以免损坏或脱落。
3. 维护润滑：格栅的移动部件，如滑轨、滑块等，需定期进行润滑保养，以确保其正常使用和延长使用寿命。
4. 防止日晒雨淋：长时间暴露在阳光雨水中会对格栅造成损害，因此需采取防水和防晒措施，如布置篷布或给格栅表面进行涂层处理。
四、注意事项1. 安全操作：在安装和使用格栅时，应注意安全操作，避免造成人员伤害或物品损坏。
2. 避免过载：格栅具有一定的承载能力，超过承载范围使用会导致安全隐患，请勿超载使用。
3. 定期检查：长时间使用后需定期检查格栅的固定件是否紧固，滑动部件是否畅通，如有松动或堵塞应及时处理。
4. 避免使用过程中猛拉或重物撞击，以免导致变形或损坏。
五、维修方法1. 松动固定件：如格栅出现松动的情况，应使用螺丝刀和螺丝扳手重新固定。
2. 滑轨滑块维护：格栅的滑轨和滑块如有卡滞或不灵活的情况，可使用润滑油进行维护，或清理滑道上的杂物。
3. 损坏更换：如格栅的部件严重损坏，无法修复时，应及时更换相应的配件，确保格栅的正常使用。
六、存储和保养1. 存放环境：格栅应存放在干燥、通风和避免阳光直射的环境中。
阶梯式格栅除污机技术说明
JTG阶梯式格栅除污机技术说明（一）供货范围本公司为该项目提供的JTG型阶梯式格栅除污机为成套设备，整套装置包括如下：机架；驱动装置、防护罩；动、静栅条；传动轴及连杆；此外配备就地控制箱和基础螺栓等安全和有效运行所必须的附件及工具。
（二）简述及工作原理本格栅除污机按照Q/320282AGV005-2000“JTG型阶梯式格栅除污机”企业标准及招标文件要求尺寸进行设计和制造。
本格栅采用阶梯式，为整体结构。
格栅由定栅条和动栅条间隔组合，定栅条固定在机架上，动栅条则由电机减速机和偏心轮连杆等运动机构带动作循环往复运动，将栏截在固定栅片上的污物由下至上逐级提升到格栅顶部的排渣口卸料。
JTG型旋转式阶梯格栅从根本上改变了以往机械格栅依靠链传动或钢丝绳牵引的耙齿，作回转或往复运行的清除模式。
本设备主要由机架、格栅栅片、驱动机构等部件组成。
在电气控制系统指令下，通过置于格栅上部的减速机驱动机构带动水上运动部件，从而移动阶梯格栅一组动栅片相对于阶梯格栅的另一组静栅片，作交替运动。
利用两组栅片的阶梯边齿连续性地将污水中的渣物从水中提升至卸渣出口处，以实现拦污、清渣的目的。
（三）技术参数表（四）主要部件与结构特点JTG型阶梯式格栅除污机主要由机架及防护罩、驱动装置、栅片、传动轴及连接杆等部件组成。
1．机架及防护罩机架由钢板与型钢焊接成一整体式刚性结构，机构材料全部采用不锈钢，两侧板采用不锈钢板制作，两侧板间隔一定距离设置槽钢横撑，井上部分框架三面用不锈钢板密封，以作清洁卫生、安全的全封闭结构防护罩，罩上开设检修门。
焊接后的格栅机架形成一个整体，具有足够的强度和刚度，在栅前、栅后水位差达1m及水流不均匀的情况下格栅的运动不产生偏移、损伤和变形；以保证格栅的有效运行，格栅水下无传动装置，以避免污物缠绕，维护方便。
机架两侧与格栅井间留有间隙，通过机架的两侧橡胶密封板防止垃圾通过。
机架平台处的两侧设置安全连接支座，与基础平台之间通过安装连接板联接。
回转式细格栅和阶梯式细格栅选型设计说明
回转式细格栅和阶梯式细格栅选型设计说明（1）设计规模细格栅渠的计算要在平均流量和峰值流量下各项参数取在合理范围内，如果是压力来水直接连接细格栅，则按照上游提升泵站集水池各期、各阶段提升泵最大组合流量设计。
用单渠事故状态来校核。
如设计超越渠（事故渠），需在超越渠入口安装闸门和手动格棚。
（2）细格栅进水井和堰细格栅上游如果是接提升泵站，常见设计为每台泵单独的出水管连接到细格栅的进水井，细格栅进水井的分格数按照泵来水管数量确定，进水管管径、数量应与上游泵站集水池各建设期各阶段提升水泵安装相匹配. 如果只有一根来水管则细格栅进水井只设一格。
上游泵出水管到细格栅进水井之间设开关型阀门和止回阀、置于阀门井内。
进水井井底接口进水管穿池体处预埋刚性防水翼环。
并按照远期规模或最大管径预埋，与近期水量流速不符时设变径管、兼顾近期和远期设计需要。
进水井每格出水经过非淹没堰和整流墙（如进水管数量大于 2.则堰的下游宜设整流墙）。
堰的设置使水位壅高。
保持每格出水量相对均衡。
出水进入细格栅渠，如图 4-11 所示。
进水井应有安全防护措施。
如果占地紧张不利于按照图4-11中（a）～（d）进行布置。
则细格栅进水井和格栅渠可以分开布置、如图中（e）所示。
细格栅单体各部分液位标高应采用出水井液位倒推顺序计算。
再用正推方式校核。
进水井配水井超高应大于最高液位 300mm 以上。
进水配水堰后宜设置整流墙，近远期分期建设或分不同阶段水量不同需考虑预留进出水堰是否有溢出或倒灌情况，如有，需将预留堰槽做封堵。
堰前后水深和堰高需要参考手册计算。
堰的设计计算是设计师应该高度重视的环节。
水处理工程常用堰进行控制和计量流量、配水和控制液位。
具体可根据手册对矩形堰进行计算。
堰可为不锈钢堰，也可设计为土建结构，堰上水头宜不高于0.2m，以减少水头损失。
堰的计算按照峰值流量计算。
堰后格栅渠顶部标高可适当低于堰前进水井顶部标高，以节约土建投资。
（3）主要参数①栅条厚度回转式钩齿细格栅栅条宽度一般按照 4mm 计算，如供货商提供的栅条宽度大于 4mm则按供货商提供的栅条宽度计算。
格栅安全操作规程
格栅安全操作规程引言概述：格栅是一种常见的安全设备，用于限制人员进入危险区域。
为了确保人员的安全，正确操作格栅至关重要。
本文将详细介绍格栅的安全操作规程，以确保人员在使用格栅时能够遵循正确的操作步骤，减少事故的发生。
一、格栅的安装与维护1.1 格栅的选择与安装- 根据工作环境和安全需求，选择合适的格栅类型。
常见的格栅类型包括固定式格栅、可移动式格栅和可折叠式格栅。
- 格栅的安装应由经验丰富的专业人士完成，确保安装牢固可靠。
- 格栅的安装位置应符合相关安全标准和规定，确保能够有效地限制人员进入危险区域。
1.2 格栅的日常维护- 定期检查格栅的运行状况，确保其正常工作。
检查包括格栅的固定件、滑动件和连接件是否完好，是否有松动或磨损等情况。
- 格栅的润滑应定期进行，确保滑动件的灵活运行。
- 如发现格栅存在故障或损坏，应立即停止使用，并由专业人员进行维修或更换。
1.3 格栅的清洁与保养- 定期清洁格栅的表面和内部，去除积尘和杂物，确保其正常运行。
- 格栅的表面可采用清洁剂进行清洗，但要避免使用腐蚀性或破坏性的清洁剂。
- 格栅的保养应根据使用频率和工作环境的不同进行，确保其长期可靠运行。
二、格栅的正确操作2.1 操作前的准备工作- 在操作格栅前，应仔细阅读格栅的使用说明书，了解其工作原理和注意事项。
- 穿戴适当的个人防护装备，如安全帽、防护眼镜和防护手套等。
- 确保操作人员具备足够的操作经验和技能，并严禁未经培训的人员操作格栅。
2.2 格栅的开启与关闭- 在开启格栅前，应先确认周围没有人员或障碍物，确保安全。
- 按照使用说明书的要求，正确操作开启和关闭格栅的控制装置。
- 在开启或关闭格栅时，应保持平稳，避免突然或猛烈的动作，以防意外发生。
2.3 格栅的应急操作- 在发生紧急情况时，应立即采取应急措施，如按下紧急停止按钮或使用紧急解锁装置。
- 在进行应急操作时，应注意周围的人员和设备，确保不会造成二次事故。
阶梯格栅说明书
阶梯格栅、主要用途阶梯式格栅除污机，是一种将拦污和除污结合于一体的高效细格栅除污设备。
适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可保证后续处理工艺的有效实施。
、主要结构及特点阶梯式格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板及电控系统等主要部件组成。
驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，自动完成翻转卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。
阶梯式格栅除污机的驱动装置位于机架上部。
在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。
阶梯式格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。
机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨。
机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。
在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。
传动用的牵引链轮及导向装置，分别置于机架两侧的上部和下部。
阶梯式网板采用ASTM30不锈钢制造，网面为规则排列的小孔，具有过水与截污的功能，台阶面能截留较大的污物。
三、主要技术参数GSJT-900-1600-4--------- 阶梯孔径mm渠深mm----------------- 格栅宽度mm---------------------- 阶梯式格栅除污机四、安装调试说明1、设备起吊安装前先需检查的内容1.1检查设备在运输过程中是否损坏现象。
1.2根据设备安装图检查基础尺寸是否符合要求。
1. 3格栅井两侧于井顶部平台面应垂直，其垂直误差不超过20mm格栅井两侧应平行，其平行度误差不超过20mm1.4检查各预埋件位置、尺寸是否与图纸一致，预埋钢板应与格栅井顶部平台平。
以上内容检查完毕符合要求，既可安装就位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阶梯格栅
一、主要用途
阶梯式格栅除污机，是一种将拦污和除污结合于一体的高效细格栅除污设备。
适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可保证后续处理工艺的有效实施。
二、主要结构及特点
阶梯式格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板及电控系统等主要部件组成。
驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，自动完成翻转卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。
阶梯式格栅除污机的驱动装置位于机架上部。
在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。
阶梯式格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。
机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨。
机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。
在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。
传动用的牵引链轮及导向装置，分别置于机架两侧的上部和下部。
阶梯式网板采用ASTM304不锈钢制造，网面为规则排列的小孔，具有过水与截污的功能，台阶面能截留较大的污物。
三、主要技术参数
GSJT-900-1600-4
阶梯孔径mm
渠深mm
格栅宽度mm
阶梯式格栅除污机
四、安装调试说明
1、设备起吊安装前先需检查的内容
1．1 检查设备在运输过程中是否损坏现象。
1．2 根据设备安装图检查基础尺寸是否符合要求。
1．3 格栅井两侧于井顶部平台面应垂直，其垂直误差不超过20mm；格栅井两侧应平行，其平行度误差不超过20mm。
1．4 检查各预埋件位置、尺寸是否与图纸一致，预埋钢板应与格栅井顶部平台平。
以上内容检查完毕符合要求，既可安装就位。
2、设备安装的具体要求
2.1 本机放入基础就位后，其安装角度应符合设计要求，格栅卸料口平面应与格栅井操作平台面平行，格栅墙板应与格栅井操作平台面垂直，保证设备安装的水平度误差小于1/1000，然后再根据安装图将设备与预埋件焊成一体，再将地脚螺母拧紧。
2.2 在通电运行之前，先用手摇把插入电机尾部方榫内，按安全罩上箭头所示方向用手摇动电机，应无其他影响运行的因素存在。
2.3 卸去安全罩，放松涨紧链轮，卸下减速机端链条，通电试运转，看减速机的运转方向是否与安全罩上所示箭头方向一致，严禁反转。
2.4 用涨紧链轮调节器调整链条的松紧度，并用涨紧螺杆调整耙齿链的松紧度。
2.5 检查减速机的润滑油是否到油面线，不足时用30#机械油加至油面线。
2.6 装好安全罩，接通电源空载运转，应无抖动、卡阻现象及异常噪音等，空载试运行后，再投入负载运转。
五、日常维护与保养
1、阶梯式格栅除污机周围应保持清洁,每天至少检查和清理一次。
严禁将木块、木板及其他杂物投入格栅前池！
2、在运行过程中，如有纤维状杂物缠绕在转刷轴上，应及时清理，以免影响机器的正常运行，应根据垃圾量的多少，定期清理挂在卸料板上的垃圾。
3、经常检查减速机油封是否漏油，损坏的油封应及时更换。
油位不足应及时加油并定期更换，一般设备投入正常使用后半个月需更换新油，以后每隔三个
月更换一次。
4、机架壁上的四个轴承必须定期润滑，油品为锂基润滑脂。
每隔30天注入一次。
5、本机应避免长期停机，保证设备各部处于良好工作状态。
因故停机超过7天时，必须排尽污水，格栅不得长期浸泡在不流动的污水中。
6、电气维修应由专业人员进行，维修时应切断电源。
7、阶梯式格栅除污机操作人员应熟悉其性能，掌握操作、维护、保养的方法。
六、设备运转简易观察方法
1、栅前：观察进水洞口处滤网，左侧为上行滤网，网面有较多垃圾。
右侧为下行滤网，网面应干净无渣。
2、栅后：观察栅后两侧出水渠中的水流流动情形，格栅运转时，水流翻滚，流速大。
停止时，出水量渐减，流速降低，栅后液面渐趋平稳。
3、观察格栅机运转一个周期，有无异常声响。
