九年级物理电路图连接专题训练
初中物理电路图连接专题训练
1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向
2、根据电路图连接实物图，连接导线不能交叉
3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现
象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：
4.根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
5.某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
红
灯
绿灯
前门
后门
S 1
S 2
S 3
第14题
6．请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。
V
L 1L2
7、根据下面的实物连接图，在右面的框中画出对应的电路图。
8、如图3所示的电路中，开关S闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是（）
A．L1和L2串联在电路中
B．L1和L2并联在电路中
C．甲、乙都是电压表
D．甲是电压表，乙是电流表
9、在如图所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在
图中甲、乙两处连入的元件是 ( )
A．甲是电流表，乙是电池组 B．甲是电池组，乙是电流表
C．甲是电压表，乙是电池组 D．甲是电压表，乙是电流表
10、在图2-6的家庭电路中A、B两处装上最合适的元件（用符号表示）.
11、请按用电常识及安全用电原则把图中电灯和三脚插座接入电路中.
第1题第2题
12、请在图中用导线连接一个三孔插座和一盏带开关的电灯的照明电路．
13、请同学们将图连成符合安全用电原则的照明电路。
火线
零线
地线第3题第4题
14、科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图1中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．
15、在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．
第5题
第7题
16、如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
人教版初中物理九年级电学部分电路图专题练习(含答案)
人教版初中物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。
2．根据下面的实物电路在右边的方框内画出相应的电路图。
3．根据图的实物示意图，在右边虚线框内画出对应的电路图。
4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。
5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。
（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。
7．将图中的实物对应的电路图画在虚线右边。
8．根据如图所示的实物电路，请你在方框内画出对应的电路图。
9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。
10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。
（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。
13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。
15．请根据图1的实物图在如图2方框内画出对应的电路图。
16．根据图所示的电路图连接实物图。
17．根据实物图画出相应的电路图。
18．根据图中所示的实物连接图，在右边的方框中画出电路图。
19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。
注意：实物图导线不得交叉。
20．请你在方框内画出实物图的电路图。
21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。
22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。
（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。
24．画出该实物电路严格对应的电路图。
25．根据左边的电路图，连接右边的实物图。
26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。
初中九年级物理电路图练习题(连线和画图)
1、请根据左边实物连接的电路图，画出其电路图。
2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
4、根据图(a)的电路图，在图(b)中画出对应的实物连接图．
5、在下图中，根据实物图，画出相应的电路图．
6、根据如图所示的实物图，画出电路图．
7、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
8、请把图4-9中的电路元件连成电路图。
要求：S只控制L1，S2控制干路。
9、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)。
九年级物理电路图专题训练
一、填空题1、分析如图所示的电路，完成下面的问题：(1)若使L1、L2串联，则应闭合______，断开______．(2)若使L1、L2并联，则应闭合______，断开______．(3)若闭合S1、S3，而断开S2，此时灯________亮，灯________不亮．(4)若闭合S3，而断开S1、S2，此时灯L1________，灯L2________(选填“亮”或“不亮”)．2、如图所示，电源电压为6V，闭合开关后，电流表A 1示数为0.5A，电流表A 2示数为0.2A．试回答下列问题：(1)电阻R1、R2的连接方式是________联．(2)电流表A 1测量通过____________的电流，电流表A 2测量通过______的电流，电压表V 测量____________两端的电压．(3)通过R 1的电流是________A，通过R 2的电流是________A，电路中的总电流是________A.(4)电压表的示数是________V，R 1两端的电压是________V，R 2两端的电压是________V.(5)闭合开关后，若某时刻R 1发生断路，则电流表A 1示数________，电流表A 2示数________，电压表V 示数________(均选填“变大九年级物理电路图专题训练”“变小”或“不变”)．3、在如图所示的电路中，灯L 2与电铃____联，要使灯L 1发光，必须闭合开关______。
4、如图所示的电路，为使L1、L2组成串联电路，应该闭合开关____；为使L1、L2组成并联电路，应该闭合开关____________；开关S1、S2和S3不能同时闭合，因为这样会造成短路，烧坏_______(填“灯泡L1”“灯泡L2”或“电源”)。
5、如图所示电路中，若只需灯L 1发光，则用导线连接__________接线柱；若连接B、C 接线柱，则灯L 1、L 2____联；若要使灯L 1、L 2并联，则接线柱A 与B 连接，接线柱C 与____连接。
初中物理电路图连接专题训练
初中物理电路图连接专题训练并标出开关闭合后的电流方向1、根据实物图画出对应的电路图,□2、根据电路图连接实物图，连接导线不能交叉inanO Q4.根据以误不纠正，则当开关闭合时会出现什么现象呢？试在方框中画出,改正后的电路O正过来吗?3你能试着把这个错误图，并指驱个控制L2路图。
£下要求，完成下图中的实物连接图要求：使L i和1_2并联，并且让S控制L i，S接在干路上。
并在右边画出它的电要在前后门门来人按开关时，传达室电铃5.某传人按开关时，要求传达室电铃响，同时红：响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
装上开关。
前、请根据右图的实物图，在左侧边框内画出相应的电路图2、根据实物图，画出相应的电路图.I—i I3.按照实物图做出电路图夢框中,4、S-E前门••蔭红灯・71 / 2按照（1）图所示实物连线图画出电路5.根据下图电路图，连接实物图。
6.按照右上图（a）所示的电路图将图（b）中的实物图连接起来7、如图7所示，按电路图用笔画线作导线, 将元件连接起来•&请按要求设计电路图左侧）厂并按你设计的电路，用线条代替导线，1将 C ' ■路。
要求：开关K只（电路图画在.设计的电炀中的电器）开关K只控制电灯L i, U电灯L2；（2）共用一个电元件连成电池组Ki圉2D2 / 2。
人教版物理九年级----画电路图、实物连接专题练习
画电路图、实物连接专题练习

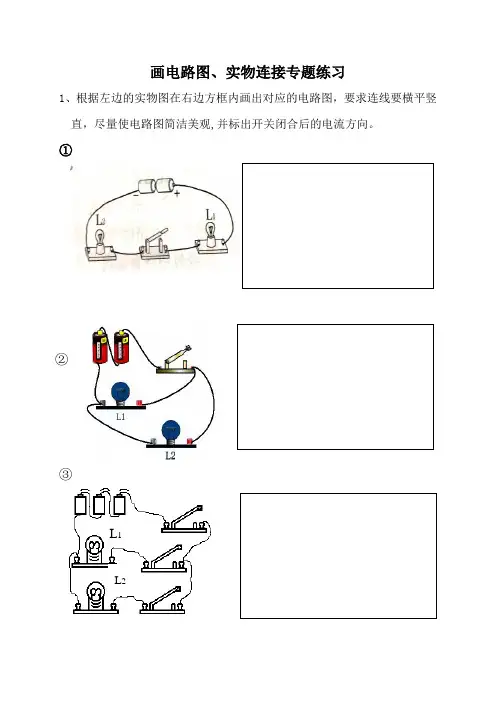

1、根据左边的实物图在右边方框内画出对应的电路图，要求连线要横平竖
直，尽量使电路图简洁美观,并标出开关闭合后的电流方向。
①
②
③
L1
L2
④
⑤
2、根据左边电路图用笔划线代替导线，将右边所示的实物图连接起来，连接导线不能交叉。
①
②③④
3、下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ ,把图中错误的导线打“×”，加以改正，试在方框中画出改正后的电路图，并指出这个电路的连接方式： 。
4、根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且
让S 1控制L 1，让S 2控制L 2，S 3接在干路上，并在右边画出它的电路图。
A B C D
a
b S 1
S 2 S 3 ⑤
5、某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图，并把实物连接成电路。
6、小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。
请你把图中的各元件符号连接成符合上述设计要求的电路图。
红灯 绿灯
前门 后门。
九年级上册物理《画电路图连接电路》专题训练
九年级上册物理《画电路图、连接电路》专题训练一、思路与方法:1．根据实物图画电路图的一般方法(1)识别实物图，确定有几条路径。
(2)按照一定的顺序画电路图，一般从电源的正极开始按电流经过的路径顺序逐个将电路元件用相应的电路符号画到草稿纸上，最后接到电源的负极，也可以从电源的负极开始，以相反的次序连接，最后回到正极。
(3)最后将草图整理，注意电路图最好是长方形，横平竖直，符号规范，元件不要画在拐角处。
2．根据电路图连接实物图的一般方法(1)按照电路图把元件一一的放在对应的位置。
(2)把所有的开关都断开。
(3)按照一定的顺序连接各电路元件，一般从电源的正极开始，按照电流经过路径顺序逐个连接，最后接到电源的负极，也可以从电源的负极开始，以相反的次序连接，最后回到正极，注意一般导线不要交叉。
二、经典题型:类型一:根据实物图画电路图1、下列电路图中，与实物电路对应的是( )2、下列电路图中，与实物电路对应的是( )3、根据实物图，画出相应的电路图。
4、根据实物图，画出相应的电路图。
4、根据实物图，画出相应的电路图。
5、根据实物图，画出相应的电路图。
类型二:根据电路图连接实物图6、根据电路图，连接相应的实物图。
8、某保密室有三道门，关上一道门相当于闭合一个开关。
只要有一道门没有关上红色和绿色的指示灯都会发光。
当三道门都关上时，红灯会熄灭，只有绿灯会发光。
请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。
（要求：连线不能交叉，线头接在接线柱上。
)9、根据甲中的电路图，连接乙中的实物图。
10、按照电路图，连接实物图。
10、依据甲图，将乙图中的实物图补充完整。
(电表都选小量程)11、根据电路图，连接实物图。
参考答案:类型一:根据实物图画电路图1、B2、A3、如图所示:4、如图所示:5、如图所示:6、如图所示:类型二:根据电路图连接实物图7、如图所示:8、如图所示:9、如图所示:10、如图所示:11、如图所示12、如图所示:。
九年级物理电路图专题训练(含电流表)
一、有关电流表的电路连接专题
1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。
2、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。
3、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。
4、根据左边的电路图，连接好右边的实物图。
（导线不允许交叉）
5、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A）。
请你帮他把下图右边的实物用笔画线代替导线连接起来。
L1
L1
L1
6、画出电路图，并将右边的实物连接好。
要求：L1和L2并联，电流表A1
测通过L2的电流，电流表A2测量通过L1的电流。
（已知A1的示数约为0.8A，A2的示数约为0.9A）
7、画出电路图，并将右边的实物连接好。
要求：L1和L2并联，电流表A1
测通过L1的电流，电流表A2测量通过L2的电流。
8、对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.。
精品九年级物理电路、电路图训练题
九年级物理电路、电路图训练题1、.将下左图中两个灯泡串联起来，将下右图中的两个灯泡并联起来。
2.、根据电路图连接将右边实物图连成对应电路。
3、将下左图中的电路元件按电路图连接成对应实物图(要求导线不交叉)。
4、根据图1，将图2元件连成对应电路。
5、按照下左实物图在虚框内画出对应电路图。
6、请根据下右的实物图，在左侧虚框内画出对应的电路图。
7、根据下右的实物图，在左侧虚框内画出对应的电路图。
8、请按要求设计电路图（电路图画在左侧虚框内），并按你设计的电路，用笔画线代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。
9、根据题目中的要求，先在虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路。
要求：使开关同时控制两盏灯。
10、把图1中各电路元件接成串联电路；把图2中各电路元件接成并联电路（电键接在干路上）：把图3中各电路元件接成串联电路。
L1 L 2S1 图 5 图1211、图3中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。
12、图4、图5、图6、图7、图8、图9、图10中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。
13、在图10中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。
14、在图11中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。
15、按要求连接实物图，并在虚线框内画出对应电路图：（1） 图12中要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。
16、用线条代替导线，将图20中的电器元件连成电路。
SS 1L 1 L 2 图 6 S1 SL 1L 2 图 4 L 1L 2 L 3S 1SS 2图 3 图 7 S 1 SL 1 L 2 图 8L2S1 S L 1 SS 1 L 1L 2图 9 L1 L2 S 1 图10S SS 2 L 2 S 1图 111 L2SL1要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2； (2)共用一个电池组17、按照下图电路图，将对应右图各实物元件连接起来。
初中物理《电路图连接》专项训练
电路图连接专项训练
一、请按电路图将实物图连接完成
1、基本的电路图连接实物图
2、含有电流表的电路图连接实物图
L 2
L 1 3、含有电压表的电路图连接实物图
L 2
L 1
L 2
L 1
L 2
L 1
二、 请按实物图画出电路图 1、基本的实物图画出电路图
2、根据实物图画对应的电路图（含有电流表）
3
三、根据要求连接电路图或实物图
1、用线条代替导线，将右图中的电器元件连成电路。
要求： (1)开关K1只控制电灯L1，开关K2只控制电灯L2； (2)共用一个电池组
2、将下图甲中电路元件连成并联电路，要求S 1控制L 1， S 2控制L 2，S 控制L 1和L 2，先连接实物图，再画电路图。
3、将下图乙，要求L l 、L 2并联，S 1控制L 1，S 2控制L 2，S 3在干路，连线不要交叉，请将图中元件连成电路．
图甲 图乙
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。
（导线不能交叉）要求： （1）只闭合S 1时，红灯发光，绿灯不发光； （2）S 1、S 2都闭合时，两灯都发光； （3）只闭合S 2时，两灯均不发光。
5、如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S 1闭合时L 1亮，S 2闭合时L 2亮。
在右边画出电路图。
