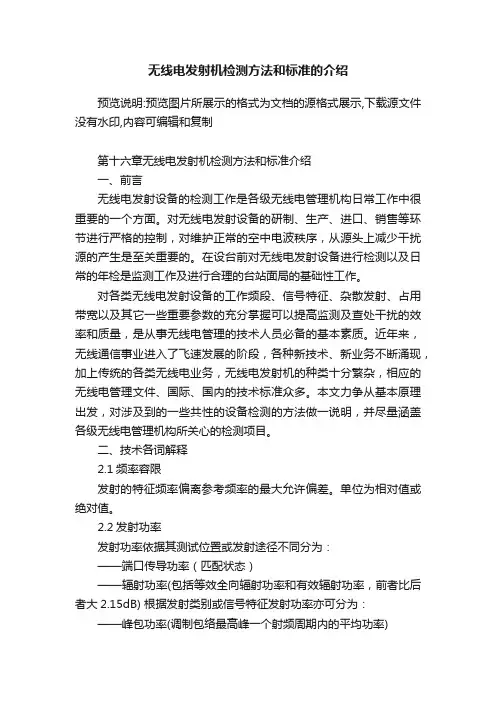

无线电发射机检测方法和标准的介绍
无线电发射机检测方法和标准的介绍预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制第十六章无线电发射机检测方法和标准介绍一、前言无线电发射设备的检测工作是各级无线电管理机构日常工作中很重要的一个方面。
对无线电发射设备的研制、生产、进口、销售等环节进行严格的控制，对维护正常的空中电波秩序，从源头上减少干扰源的产生是至关重要的。
在设台前对无线电发射设备进行检测以及日常的年检是监测工作及进行合理的台站面局的基础性工作。
对各类无线电发射设备的工作频段、信号特征、杂散发射、占用带宽以及其它一些重要参数的充分掌握可以提高监测及查处干扰的效率和质量，是从事无线电管理的技术人员必备的基本素质。
近年来，无线通信事业进入了飞速发展的阶段，各种新技术、新业务不断涌现，加上传统的各类无线电业务，无线电发射机的种类十分繁杂，相应的无线电管理文件、国际、国内的技术标准众多。
本文力争从基本原理出发，对涉及到的一些共性的设备检测的方法做一说明，并尽量涵盖各级无线电管理机构所关心的检测项目。
二、技术各词解释2.1频率容限发射的特征频率偏离参考频率的最大允许偏差。
单位为相对值或绝对值。
2.2发射功率发射功率依据其测试位置或发射途径不同分为：——端口传导功率（匹配状态）——辐射功率(包括等效全向辐射功率和有效辐射功率，前者比后者大2.15dB) 根据发射类别或信号特征发射功率亦可分为：——峰包功率(调制包络最高峰一个射频周期内的平均功率)——平均功率(发射机在调制中以所遇到的最低频率周期相比足够长的时间内的功率)——载波功率(无调制时载波的平均功率)2.3必要带宽对于给定的发射类别，恰好确保进行规定条件下要求的质量和速率的信息传输所需的带宽。
2.4占用带宽此带宽外的上、下限频带所对应的发射功率分别为一确定发射总功率的β/2。
一般取β/2为0.5%。
2.5非意愿发射（unwanted emission）杂散发射域：在必要带宽外但不包括杂散域对应的频率范围，这里带外发射通常占主导地位。
电磁辐射发射测试方法(一)
电磁辐射发射测试方法(一)
电磁辐射发射测试
方法一：频谱分析法
•使用频谱分析仪测量电磁辐射发射的频谱特征
•该方法可以确定电磁辐射的频率范围和主要频率成分
•需要专业仪器和相应的测试技巧
方法二：场强测试法
•使用场强仪器测量电磁场的强度
•可以确定电磁辐射的强度及分布情况
•需要选择适当的测试位置和测试点，以获得准确的数据
方法三：辐射源距离法
•根据辐射源与测试点的距离，计算电磁辐射的衰减情况
•可以评估辐射源的辐射范围和影响范围
•需要确定辐射源的位置和测试点的位置，并进行准确距离的测量方法四：辐射防护测试法
•测试辐射防护设备的有效性
•可以评估防护设备的辐射阻挡效果及缺陷
•需要专业的测试设备和标准，以确保测试结果的准确性
方法五：模拟测试法
•基于电磁辐射模拟场景进行测试
•可以模拟不同的辐射源和场景，并进行各种参数的测试
•需要先制定模拟场景和测试任务，然后选择合适的模拟设备和测试方法
方法六：辐射光度测试法
•使用光度仪器测量电磁辐射的亮度
•可以评估电磁辐射对人眼的刺激程度
•需要注意测试环境的光线条件，并使用准确的光度仪器进行测试以上是常见的几种电磁辐射发射测试方法，不同的方法适用于不同的测试场景和目的。
在进行测试时，需要选择适合的方法，并使用专业的仪器和设备。
同时，测试过程中需要注重安全，避免对人身和环境造成伤害。
调频广播发射机的发射功率与功率质量监测技术
调频广播发射机的发射功率与功率质量监测技术随着现代通信技术的飞速发展，调频广播发射机成为了广播行业中不可或缺的关键设备。
而发射功率和功率质量监测技术则是保障广播信号覆盖范围和保证广播质量的关键要素。
本文将重点介绍调频广播发射机的发射功率与功率质量监测技术的原理和应用。
首先，我们来了解一下调频广播发射机的发射功率监测技术。
发射功率是指发射机输出的无线电信号功率，是衡量发射机工作状态的重要指标。
为了确保广播信号覆盖范围和传输质量，发射功率监测技术被广泛应用。
其核心原理是通过对发射机输出信号的采样和测量，以实现对发射功率的准确监测。
发射功率监测技术常用的方法有基于功率计和基于功率反射系数的监测两种。
基于功率计的监测方法利用了功率计测量电路和传感器对发射机输出信号的采样和测量。
这种方法可以直接测量发射功率的大小，但在实际应用中需要注意功率计的精度和测量范围。
而基于功率反射系数的监测方法则是通过测量发射机输出信号的反射功率，从而间接估计发射功率。
这种方法需要准确测量信号的反射功率，所以在设计和选择反射功率测量装置时需要注意其灵敏度和抗干扰性。
除了发射功率监测技术，功率质量监测技术也是调频广播发射机中不可或缺的一部分。
功率质量指的是信号在传输过程中的稳定性和准确性。
广播信号的功率质量直接影响到接收效果，因此功率质量监测技术的应用也至关重要。
功率质量监测技术主要包括对信号的频率稳定性、调制度和频谱密度进行监控和评估。
频率稳定性是指发射信号的频率是否稳定，稳定性越高，接收效果越好。
调频广播发射机中的频率稳定性监测通常通过监测信号的相位差异来实现。
调制度则是指调制信号的完整度和规范性，它直接影响到信号的传输质量。
频谱密度则是指信号在频域上的占用情况，而合理的频谱分配可以提高信号的传输质量和避免频谱争夺。
为了实现准确的功率质量监测，现代调频广播发射机通常采用了数字信号处理技术。
数字信号处理技术可以对发射信号进行实时监测和分析，在保证信号传输质量的同时，还能够提供更多的信号处理功能。
短波发射机覆盖场强测试与分析
短波发射机覆盖场强测试与分析作者：权琳来源：《科技资讯》 2013年第7期权琳国家新闻出版广电总局五四二台 102445摘要：本文主要以小功率（5KW以下）短波发射机为例，测量其在单频工作模式下频率与场强的关系及天线阵子夹角与场强的关系，从而得出短波发射机周边覆盖效果与电磁环境普遍适用的结论。
关键词：短波频率场强测试中图分类号：文献标识码：A文章编号：1672-3791(2013)03(a)-0000-00短波是指频率为3Hz~30MHz的无线电波。
对于承担短波广播发射任务的固定或移动发射台来说，通过使用不同频率、不同天线阵子夹角发射广播信号对周边场强的分析，了解覆盖区域内受众终端的接收效果及电磁辐射对受众的影响都具有重要意义。
1测试方法由于覆盖场强的测试工作受到发射系统的发射功率、频率、驻波比等参数及地理环境、测量仪器等诸多因素的影响，因此正确的测量方法对于能否达到真实结果至关重要。
1.1测试方框图1.2测试场地为使测试结果更具真实可用性，测试场地应满足坡度小于2°半径100米内应无障碍物，满足视距传输的要求应远离高压线及金属物体或建筑。
由于实际地形的复杂性，很难找到完全符合测设要求的测试场地。
如果待测发射系统所在地点的某一方向上游遮挡，测试时可以将整个发射系统原地旋转某一角度，根据发射系统与测试点的相对位置关系，测量出有遮挡方向上的场强值。
2测试数据处理2.1坐标系的变换为了便于分析总结数据得出结论，首先将经纬度值（球坐标系）转化为以发射天线为中心的圆坐标系，定义正北为0度，顺时针方向依次为90度、180度、270度。
根据图1推导出距离及角度公式：AB2= R2 [sinβA- sinβB）2+cos2βA+cos2βB-2cos（︱αA-αB︱）cosβAcosβB]其中：R为地球半径，6371.3kmα为经度值β为纬度值α= arccos[（AB2 + AF2 –BF2）/2AB×AF ]其中α值还需根据经纬度判断后转化成圆坐标中的角度值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

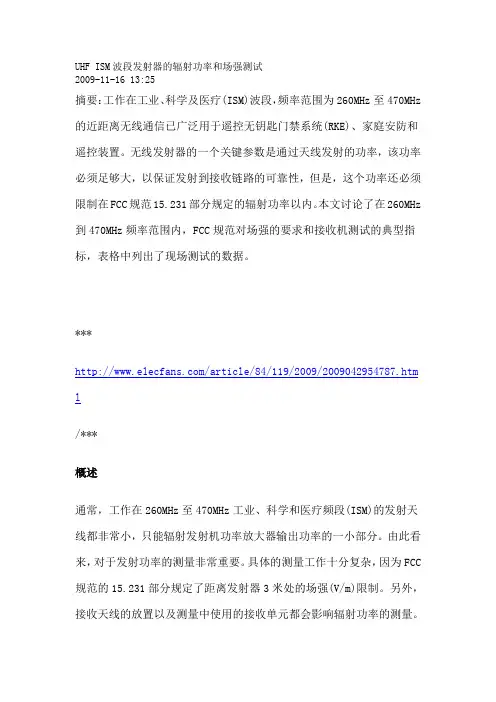

UHF ISM波段发射器的辐射功率和场强测试2009-11-16 13:25摘要：工作在工业、科学及医疗(ISM)波段，频率范围为260MHz至470MHz 的近距离无线通信已广泛用于遥控无钥匙门禁系统(RKE)、家庭安防和遥控装置。
无线发射器的一个关键参数是通过天线发射的功率，该功率必须足够大，以保证发射到接收链路的可靠性，但是，这个功率还必须限制在FCC规范15.231部分规定的辐射功率以内。
本文讨论了在260MHz 到470MHz频率范围内，FCC规范对场强的要求和接收机测试的典型指标，表格中列出了现场测试的数据。
***/article/84/119/2009/2009042954787.htm l/***概述通常，工作在260MHz至470MHz工业、科学和医疗频段(ISM)的发射天线都非常小，只能辐射发射机功率放大器输出功率的一小部分。
由此看来，对于发射功率的测量非常重要。
具体的测量工作十分复杂，因为FCC 规范的15.231部分规定了距离发射器3米处的场强(V/m)限制。
另外，接收天线的放置以及测量中使用的接收单元都会影响辐射功率的测量。
本文将解释辐射功率与场强以及测量接收器的关系。
表格中给出了260MHz至470MHz频段的FCC场强要求与辐射功率的对应关系，并给出了接收机测量的典型参数。
通过上述关系可以了解一些转换因数，用户能够确定对接收器的测量结果是否表明发射器已接近其辐射功率的限制。
场强与辐射功率的关系天线发射功率向四周(球形)扩展，如果天线具有方向性，功率沿着传播方向的变化符合其增益G(Θ, Φ), (Θ, Φ)表达式，在半径为R的球体上的任意一点，以瓦/平方米为单位的功率密度(PD)由式1给出：这个等式简单地表示为发射功率除以半径为R的球面面积。
增益符号，GT，没有角度变化。
因为在260MHz至470MHz ISM频段使用的绝大多数天线与工作波长相比非常小，其模板不会随方向急剧变化。
因为天线是效率很低的辐射体，增益非常小，基于这种原因，PT和GT相乘用来表示发射器和天线结合后的等效全向辐射功率(EIRP)。
EIRP表示可以从理想的全向天线发射的功率。
距离发射器R处的功率密度同样可以表示为辐射信号场强E的平方除以η0表示的自由空间的阻抗(式2)，η0的大小为120πΩ，或377Ω。
从上述两个等式可以得出EIRP，PTGT与场强E的关系，以V/m为单位。
重新整理式3，用场强形式表示EIRP：在FCC要求的3米距离处，这个关系为：假设FCC对315MHz的平均场强限制是6mV/m，利用式5，可以得到平均辐射功率的限制为10.8µW，或-19.7dBm。
从场强到EIRP的转换更加复杂，因为有些文档用对数或dB形式表示场强。
在上面的例子中，场强大小6mV/m可以表示为15.6dBmV/m或75.6dBµV/m。
另外，FCC的辐射限制在260MHz到470MHz的频带范围内随频率而变化，这种变化意味着对于每种频率，都需要按照FCC要求计算出场强大小，然后从一种计量单位转换到另一种。
FCC规范的15.231部分规定260MHz 的场强限制为3750µV/m，在470MHz处线性增加到12500µV/m。
按照式1至式5和FCC规范对平均场强的限制得到表1所示结果，表1中的数据以5MHz频率为间隔提供了场强规格的多种表达形式。
发射天线的增益假设为0dB。
接收功率与辐射功率的关系如果对接收功率、辐射功率的测量单位加以限制，从接收到发射之间的功率关系将很容易理解，这是通信系统中计算空间损耗的基础。
从在一定距离R处的功率密度开始(式1)，在这个距离处天线的接收功率是功率密度乘以接收天线的有效面积，天线的有效面积由式6定义：λ为发射波长，用接收天线的有效面积乘以式1表示的密度，可以得到自由空间的损耗计算公式：式7表明：如果接收天线的增益保持均匀(采用小尺寸天线，四分之一波长)，对于增益均匀的接收天线，频率为300MHz (对应于1米波长)、3米处的功率损耗大概是(1/12π)2，或31.5dB。
这个值会因接收天线增益的不同而有所变化，变化范围在25dB到35dB，这一步骤对于首先确认发射器、天线和测试装置是否合理很重要。
例如，如果希望RKE发射器电路板辐射-20dBm的功率，就应该在3米处与接收天线相连的频谱分析仪上看到略小于-50dBm的功率，假设接收天线保持均匀的增益。
测试接收电压与辐射功率的关系在许多旨在证明符合FCC规范的测试中，接收器通常测量的是天线处的RF电压，而不是功率。
这是由于FCC需要场强测量，不是EIRP。
场强单位为V/m (或mV/m或µV/m)，通过测量电压并经过校准常数转换得到V/m更加直观。
接收天线在生产时为了测量其电磁兼容性，给出了一个以1/m为单位的校准常数，我们将在下面讨论这个校准常数的意义和来历，说明电压测量和EIRP关系的重要性。
当接收器获得来自天线的功率时，这个功率通常通过50Ω的负载电阻Z0转变成电压，接收电压和接收功率的关系由式8表示：把上式带入式7，得到用EIRP表示的接收电压表达式(式9)：测试接收电压与场强的关系建立接收功率或接收电压与场强的关系可以通过式6、式7完成。
将功率密度和接收天线的有效面积相乘，式10中的唯一区别是功率密度由场强E表示，与式2类似：根据式8所表达的PR和接收电压的关系，推导出式11，VR和E之间的关系为：等式两边进行开方运算，所得接收电压为一个系数乘以场强。
多数接收器具有50Ω的阻抗Z0 ，η0 = 120πΩ，上式可以简化为式12：场强E与接收电压VR的关系系数通常用E和VR之比表示，这是由于VR 是测量值，E是与FCC标准进行比较的数值。
天线生产厂商进行场强测量时列出该系数，称其为天线因数(AF),规格书中这个系数与频率有关。
由式12的得到天线系数如下所示：式13的单位用1/m或以20 log10 [V/m/V]，dB表示。
天线增益用功率增益表示，所以6dB的天线增益系数为4，10dB的天线增益系数为10。
假如波长为1米(300MHz频率)，天线增益为6dB，则等式13中的天线系数为4.87/m，或13.6dB/m。
用于场强测量的常用接收天线是对数周期阵列(LPA)天线,在测试范围内其增益大小与频率无关。
这意味着天线因数随频率线性增加。
典型的LPA，TDK RF Solution公司的PLP-3003，在300MHz下具有14.2dB的天线系数，或5.1/m，天线系数与频率的关系如图1所示。
按照式13，在300MHz频率下，这种天线的增益为5.6dB。
图1. 典型测量天线的系数(AF)与频率的关系曲线根据式13和图1，为了满足300MHz下FCC对平均场强的限制5417µV/m，在50Ω输入接收器处测试到的结果应该在1056µV以内。
用dB表示时，74.7dBµV/m的FCC场强限制，对应于接收器的测量值为60.5dBµV，50Ω负载下的测量功率为-46.5dBm 。
这个结果和前面的功率损失估算一致(由此，我们得到发射端-20dBm的EIRP信号，会由接收器收到大约-50dBm。
)。
测量接收电压和功率表2给出了符合FCC场强限制的50Ω负载接收天线处的测量电压，表2所采用的AF取自图一对数周期阵列天线的规格书。
表3给出了同样装置下测量到的功率值，表3所示有效辐射功率来自于符合场强限制的发射器和天线，空间损耗和接收天线增益决定50Ω负载上的功率。
两个表格中的结果一致。
这些表格为短波UHF发射器的设计者和使用者提供了参考，帮忙确定系统是否满足FCC要求，是否能够提供所需功率。
实际测量考虑本文表格给出了功率和电压的测量值，它们是规范中场强和EIRP的函数。
这些数值会因使用测试天线的不同而变化。
测量中还需要参考校正系数，考虑电缆损耗、失配损耗等，这些因素与频率有关。
测试环境中，特别是来自地面的反射，能够造成接收电压发生显著变化(多达6dB)。
需要校准地面反射，可以使用另一个参考天线，通常为偶极子天线，辐射天线的极化需要尽可能与测量天线的极化相匹配。
需考虑辐射设备的方向模板，即使辐射天线尺寸非常小(小于1/6波长)，因为封装、测试装置、同轴电缆的地屏蔽层都会引起方向性的变化。
这些表格中的场强大小参照了FCC规范允许的平均功率限制，假如传输持续时间、占空比符合某些限制条件，辐射峰值功率限制在20dB左右。
因此，设计人员需要特别注意明显高于表格中所列数据的情况。
因为测试值满足场强限制，在对设备进行调整时并不困难。
举例来说，假如一个产品的占空比允许315MHz下的峰值场强比FCC平均场强高出10dB，那么此时峰值场强的大小可以为19.1µV/m，或85.6dBµV/m。
表2和表3种对应的电压和功率为71dBµV 、-36dBm。
测量并获得所有这些参数后，即可利用这里提供的表格确定发射器是否满足设计要求。
