基础砖胎膜平面布置图范例
工程实例结构图讲解 03基础结构平面布置图(一)
大家好，今天讲第三张图纸“基础结构平面布置图”我们主要是讲解第一单元，其它二个单元没有车库，上部结构跟一单元差不多，所以就不再讲解了，只讲一单元。
我们来看一下这个图纸分为几个部分1、附注说明2、基础平面图3、桩表、承台表、独立基础表4、桩、独基、挡墙大样图一、附注说明上面说的是基础的形式，单轴抗压强度、地基承载力特征值，还有施工方法，施工标准，基础砼标号、保护层厚度，桩基的检验试验方式，回填土回填方式压实方法及系数。
挡墙转角需高置暗柱（这个只有文字说明，没有在图上标示，不看说明就容易忽略掉）二、基础平面图本图是三个单元，从右往左分别是一单元、二单元、三单元，今天我们只讲一单元，因为第一它有车库、有独基、条基、挖孔桩，地梁，有挡土墙，有回填，有通风，有消防。
它们的上部结构都差不多，所以只讲一单元。
我们看一看，这部分间距比较稀的独立基础就是车库位置，右边基础比较密集的就是住宅部分的，这块的柱子比较密，所以不能当车库，是把这块作为设备用房的。
三、桩表、承台表、独立基础表桩表，这个就是我们这张图的人工挖孔桩的桩表，我们就要根据这个桩表，来查出每一根桩的具体参数、配筋的。
承台表，在后面的讲解中会讲到，里面每一行代表什么，做什么用的。
独立基础表，在后面的讲解中会讲到，里面每一行代表什么，做什么用的。
上面这三个表里面的这些参数及配筋我们一定不要搞错了。
在这里独立基础表最小面有一行小字，“附注：表中所注基础顶标高,若有原位标注以原位标注为准”也很重要，千万在施工时别搞错了，要不标高不是高就是低，低了还好说，高了就麻烦了，所以不管是什么地方标注的说明，都要仔细看清楚，防止出错。
四、桩、独基、挡墙大样图大样图我们在下一节里进行细讲。
砖胎膜施工方案
砖胎膜施工方案目录第一章、工程概况 (2)一、工程概况 (2)二、施工总体安排 (2)三、独立基础、基础筏板、挡墙深度统计 (2) 第二章、编制依据 (3)第三章、施工要求 (3)第四章、施工方法 (3)一、施工顺序 (3)二、土方开挖 (3)三、垫层浇筑 (3)四、砖胎膜设计 (4)五、砖胎膜砌筑 (4)六、抹灰工程 (6)七、砖胎模侧壁空隙回填 (6)八、排水措施 (6)第五章、工程质量保证措施 (7)一、基本要求 (7)二、施工保证措施 .............................................................. . (7)三、质量保证体系 (7)第六章、安全保证措施 (8)一、安全管理体系 (8)二、安全管理组织 (8)三、安全管理制度 (8)四、安全技术措施 (9)五、职工安全生产管理措施 (9)第一章、工程概况一、工程概况本工程地下室为四层结构,地下室总建筑面积约2万㎡,正负零绝对标高507.4m。
本工程地下室施工分区按后浇带为分区界限,划分2个施工区。
筏板厚度为1900mm~2500mm,抗浮板厚度为500mm。
二、施工总体安排根据设计院所出的《西锦国际二期工程二标段施工图纸》将本工程施工现场划分为二个平行的施工作业区,分别6#楼为第Ⅰ施工区、1#楼为第Ⅱ施工区。
第Ⅰ施工区、第Ⅱ施工区两个施工区域进行相应平行施工,独立配备相应的施工设备和施工班组。
一方面确保劳动力有保障,另一方面对工期目标的达到有保障各个施工区域内分两个流水施工段进行流水作业。
具体划分如下所示:砖胎膜的施工工期计划如下所述:根据甲方指示和现场实际情况,定于2015年3月15日开始进行人工捡底工作,捡底工作首先从第Ⅰ区的A施工段开始进行试捡,在试捡的过程中注意观察基底土质的状况。
如土质情况不理想或者与地勘报告有出入,应当立刻通知监理单位、建设单位、地勘、设计院到现场进行会诊工作,给出处理意见。
7 施工平面布置图7 (2)共21页word资料

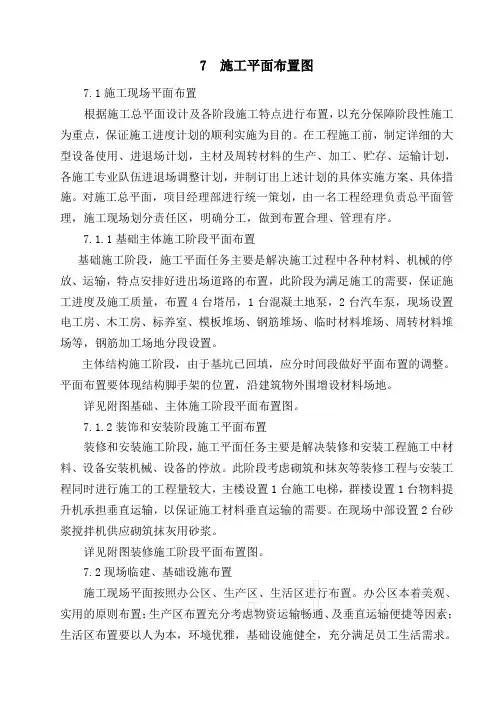

7 施工平面布置图7.1施工现场平面布置根据施工总平面设计及各阶段施工特点进行布置，以充分保障阶段性施工为重点，保证施工进度计划的顺利实施为目的。
