旋转蒸发仪操作步骤之令狐采学创编之欧阳家百创编
旋转蒸发仪操作步骤
欧阳家百（2021.03.07）
1. 打开旋蒸的冷凝装置（冷凝水或低温循环水浴）
2. 打开水浴锅，调整温度
3. 打开真空泵的循环水，开启真空泵
4. 关闭旋蒸放气旋钮
5. 装上旋转瓶，调整水浴锅的高度（注意：装上旋转瓶后不要立即松手，待瓶内达到一定的负压后再松手，以免旋转瓶掉下来；调整水浴锅高度，使旋转瓶的重力与其所受的浮力相平衡，避免旋转轴因承受过大的力而折断）
6. 当真空度≥0.04MPa时，打开旋转按钮，调整转速
7. 旋蒸结束后，关闭旋转按钮，打开放气旋钮，降低水浴锅，拆下旋转瓶
8. 处理蒸出的溶剂
9. 关闭水浴锅电源
10. 关闭冷凝装置
11. 如真空泵无其他人使用，则关闭真空泵及其循环水
低温冷却液循环泵
开启1. 打开“电源”开关2. 打开“循环”开关3. 打开“制冷”开关关闭4. 关闭“制冷”开关5. 关闭“循环”开关6. 关闭“电源”开关
旋蒸仪的使用
1.安装接口部分要加少量凡士林，避免抽真空的时候，接口部分漏气真空度上不去。
要求
使用真空硅质油,普通的矾士林真空压力大时很容易黏结拆不开!瓶内的液面最好低于水浴加热的液面,以免中轴受损!!
2.茄形瓶溶液装溶剂一般不能超过50％。
3.关闭仪器的时候必须先减压再关闭真空泵，防止倒吸。
4.使用过程必须有人在场，暴沸时进行减压操作。
5.根据溶剂设定加热温度，一般溶剂沸点80度，可以设定加热温度50－55度。
6.一般先开冷却装置，再加热防止溶剂挥发。
7.回收溶剂瓶一定要用升降台支撑好，防止回收溶剂多时瓶子掉下来。
旋蒸的作用就是蒸去溶剂，比一般的方法效率高。
原理：一是靠减压；二是靠旋转时，使溶液形成液膜，扩大蒸发面积
1、在开始旋蒸之前应先调整好盛装样品的茄型瓶、水浴锅、和旋蒸仪端口的角度，然
后再将样品装入茄型瓶中，防止在仪器安装时样品的损耗和对旋蒸仪端口的损害。
2、在盛装样品的茄型瓶顺利与旋蒸仪端口连接好后，应先开动旋转按钮检查一下旋转是否
灵活，更重要是的看旋蒸样品是否全部或大部分浸没于水浴锅的液面内，这样才能保证旋蒸效率。
3、在茄型瓶中盛装的样品最多不要超过75%，否则在减压时会出现倒吸。
4、接下来将盛装蒸馏液的容器安装好，注意连接时要用一些矾士林，保证密闭良好，将冷却水通好，关闭通气阀门，开启减压装置，进行减压蒸馏。
5、减压过程中要调整好水浴锅内水的温度，使其与你所旋蒸的样品的沸点相适应，这可以
从回流管的回流液状态看出，当回流液呈滴状而非呈水流时最佳。
6、在旋蒸接近结束时，应先打开通气阀门，使旋蒸仪内外气压一致，然后关闭旋转开关，
取下茄型瓶。
旋转蒸发仪的正确操作方法介绍 旋转蒸发仪如何操作
旋转蒸发仪的正确操作方法介绍旋转蒸发仪如何操作旋转蒸发仪的正确操作方法如下：1.旋转蒸发仪打开后，金属套温度计,船用温度计,V型温度计,铜套温度计先谙习各部件的相应位置，取仪器时，一手握支架，一手托基坐或双手握支架，渐渐取出，严禁用手提望远镜或水平轴部位。
2.取出仪器前，先将三脚架安置好，取出后立刻放在三脚架上，用中心螺旋固定好。
3.旋转蒸发仪在装箱前，观测人员不得离开仪器。
4.旋转蒸发仪必需由测量人员携带，不得碰撞，不得倒放。
5.旋转蒸发仪托运，必需放在装有软垫的防震箱子中，并在箱外标明“不得倒置”的字样，写上“光学或电子仪器，当心轻放，严禁重压”。
必要时应派人护送。
6.旋转蒸发仪由汽车运输时，要防止颠波和震动，一般应放在车的前部软垫上，或由人抱住放在腿上，亦可背在背上，不得放在车箱底柜上。
7.短距离搬站时，仪器要竖着拿，使仪器保持垂直轴的铅垂状态，切不可横扛在肩上，以免碰伤仪器或损坏仪器的轴系。
8.旋转蒸发仪装箱时，应依据仪器类型，固定或松开制动螺旋，各部件按各自位置放妥当后，方可轻轻合上箱盖，并扣紧两旁的搭钩。
9.关箱时要注意检查工具及附件，看是否安置稳当，以免运输过程中窜动，碰坏仪器部件。
10.箱和盖罩，感到有障碍时，应查明原因，排出后再加盖。
严禁硬压、硬扣。
1.用前认真检查仪器，玻璃瓶是否有破损，各接口是否吻合，注意轻拿轻放。
2.电气部分切不可进水，严禁受潮。
3.各处的聚四氟开关不能过力拧紧，简单损坏玻璃。
4.各接口不可拧得太紧，要定期松动活络，避开长期紧锁导致连接器咬死。
5.先开电源开关，然后让机器由慢到快运转，停机时要使机器处于停止状态，再关开关。
6.用软布（可用餐巾纸替代）擦拭各接口，然后涂抹少许真空脂。
真空脂用后确定要盖好，防止灰砂进入。
7.停机后拧松各聚四氟开关，长期静止在工作状态会使聚四氟活塞变形。
8.每次使用完毕必需用软布擦净留在机器表面的各种油迹，污渍，溶剂剩留，保持清洁。
旋转蒸发仪的使用步骤 旋转蒸发仪操作规程
旋转蒸发仪的使用步骤旋转蒸发仪操作规程旋转蒸发仪广泛应用于化学、医药等行业，可以对样品进行分离和纯化，其工作原理是通过电子控制，使烧瓶在适合速度下，恒速旋转以增大蒸发面积。
通过真空泵使蒸发烧瓶处于负压状态。
蒸发烧瓶在旋转同时置于水浴锅中恒温加热，瓶内溶液在负压下在旋转烧瓶内进行加热扩散蒸发。
旋转蒸发仪是实验室常用设备，了解它的使用步骤才能顺利地使用。
1.开循环水，不要开太大，否则会漫出来；2.开水泵，关旋转蒸发仪放气阀，等真空度下降到一半以上后开始旋，防止其掉落；3.瓶里有大量气泡时及时放气，防止其喷出来；4.如喷出来，及时清洗防爆球，以免污染其他样品；5.旋完及时倒废液；6.用油泵旋后恢复原状；7.旋完后关循环水；8.抽滤和旋蒸同时用时不要管水泵，否则会倒吸；9.用完后先放气，再关泵，然后关循环水。
旋转蒸发仪的常见故障及处理方法一、电机不转检测内容1、电控箱指示灯（或数字显示）亮，检测电箱内外部插头连线是否松动或者断线。
2、电控箱指示灯（或数字显示）不亮。
3、确认1、2无异常。
4、变频器受高频干扰显示O.U.。
5、变频器保护机可显示。
解决方法：1、重新插一下插头，接通断线。
2、更换保险丝或确认供电无异常。
3、更换线路板或电控箱。
4、接妥地线或转换工作地点。
5、按变频器说明书指示排除。
二、浴锅不加热检测内容1、检测浴锅有无数字显示。
2、温控仪中OUT或ON绿色指示灯亮但不加热。
3、浴温低于设定温度时，温控仪中OUT或ON绿色指示灯不亮。
4、温控仪上显示OVER或000。
解决方法：1、检测电源220V。
2、更换加热圈，更换固态电器或继电板。
3、更换温控仪。
4、检测探头接线或更新探头。
三、浴锅冲温检测内容1、浴温高于设定温度时，温控仪中OUT或ON绿色指示灯不灭。
（1-2℃属正常现象）2、温控仪中OUT或ON绿色指示灯已灭，然而继续加热。
3、数显浴温远远低于实际浴温。
解决方法：1、更换温控仪。
2、更换固态继电器或继电板。
仪器使用操作规程—旋转蒸发仪
旋转蒸发仪使用操作流程注意事项◆减压旋转蒸发，需要与循环水式真空泵连接，所以开机时要特别注意检查各组件连接的密闭性；◆旋转蒸发瓶和接收瓶均是玻璃磨口，且均有掐口固定，故操作时勿过分用力。
开机前的准备工作◆将水浴锅和真空泵内添加适量的蒸馏水；◆检查旋转蒸发仪冷凝管部分是否有污物，若有，清理后再使用；◆检查冷凝水胶管和真空管是否连接紧密，以免漏气；◆提前打开水浴锅开关，进行预加热；◆旋转蒸发瓶内料液体积不得超过瓶体积的2/3。
操作流程1、安装旋转蒸发瓶和接收瓶；2、连接电源插座，调整水浴锅到指定温度；3、打开冷凝水开关；4、降下旋转架，逆时针旋转90°锁死，打开旋转按钮，旋转到一定转速，在水浴锅升温的同时，加热瓶内料液；5、待升至指定温度，关闭排气阀，打开真空泵，开始计时旋蒸；6、待旋蒸结束，关闭旋转开关，再关闭真空泵以及冷凝水阀，然后缓慢打开排气阀，再关闭水浴锅；7、待气体排出后，顺时针旋转90°解锁，升起旋转架，先取下旋转蒸发瓶，再取下接收瓶，关闭电源。
设备清洗及维护将旋转蒸发瓶内装入2/3无水乙醇，水浴温度50℃，重复上述步骤进行清洗，时间0.5 h。
如遇到旋转轴玻璃管两端有难以清洗污物，则需找仪器负责人进行拆机清洗维护。
出现紧急情况时的应急措施◆旋蒸瓶喷液微调排气阀，待压力和温度稳定后再关紧排气阀。
如果喷液过多，则须找仪器负责人对仪器进行拆机清洗；◆旋蒸瓶拧不下来1、先检查排气阀是否开启，若无，则先打开排气阀进行排气后再次尝试。
如果还是打不开，则进行如下操作；2、一定不要硬拧，注意连接旋蒸瓶的掐口，该掐口上部螺圈与旋转轴固件以螺纹连接，顺时针扭动螺圈使其向下顶碰旋蒸瓶，慢慢下压，使旋蒸瓶被缓慢压出磨口段；◆真空泵达不到要求的压力直接找仪器负责人。
备注：本仪器价值¥ 10,000元，属贵重仪器，操作时一定要按照操作规程和应急措施进行操作，否则，损坏原价赔偿；使用人员必须由仪器负责人进行使用前培训，培训合格后签字确认责任归属，出现问题责任到人；未经仪器负责人许可，不得使用。

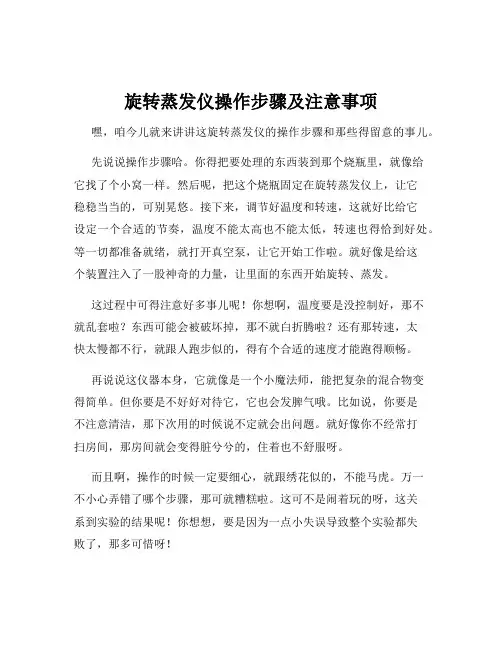

旋转蒸发仪操作步骤及注意事项
旋转蒸发仪操作步骤及注意事项嘿，咱今儿就来讲讲这旋转蒸发仪的操作步骤和那些得留意的事儿。
先说说操作步骤哈。
你得把要处理的东西装到那个烧瓶里，就像给它找了个小窝一样。
然后呢，把这个烧瓶固定在旋转蒸发仪上，让它稳稳当当的，可别晃悠。
接下来，调节好温度和转速，这就好比给它设定一个合适的节奏，温度不能太高也不能太低，转速也得恰到好处。
等一切都准备就绪，就打开真空泵，让它开始工作啦。
就好像是给这个装置注入了一股神奇的力量，让里面的东西开始旋转、蒸发。
这过程中可得注意好多事儿呢！你想啊，温度要是没控制好，那不就乱套啦？东西可能会被破坏掉，那不就白折腾啦？还有那转速，太快太慢都不行，就跟人跑步似的，得有个合适的速度才能跑得顺畅。
再说说这仪器本身，它就像是一个小魔法师，能把复杂的混合物变得简单。
但你要是不好好对待它，它也会发脾气哦。
比如说，你要是不注意清洁，那下次用的时候说不定就会出问题。
就好像你不经常打扫房间，那房间就会变得脏兮兮的，住着也不舒服呀。
而且啊，操作的时候一定要细心，就跟绣花似的，不能马虎。
万一不小心弄错了哪个步骤，那可就糟糕啦。
这可不是闹着玩的呀，这关系到实验的结果呢！你想想，要是因为一点小失误导致整个实验都失败了，那多可惜呀！还有啊，在使用过程中要时刻关注仪器的状态，就像关心你的好朋友一样。
要是它有啥“不舒服”的表现，赶紧采取措施呀。
不然等问题大了，那就不好解决咯。
总之呢，使用旋转蒸发仪就像是一场冒险，你得小心翼翼地前进，注意每一个细节，才能顺利到达目的地。
可别小瞧了这些步骤和注意事项，它们就像是指引你前进的明灯，能让你在实验的道路上走得更稳、更远。
所以啊，大家一定要认真对待，让这个小仪器发挥出它最大的作用！可千万别不当回事儿哦！。
旋转蒸发仪操作规程
旋转蒸发仪操作规程
旋转蒸发仪操作规程
1.打开循环水；初次使用前请仔细阅读操作规程，严格按规程操作
（与记录本在一起）。
2.装料. （加料量不能超过旋转瓶的一半），抽真空；
3.加热. 将浴锅放在旋转瓶下方，旋转升温手轮至所需高度，加入
纯净水或导热硅油至锅口下2～3cm，设定所需温度；
4.旋转.打开电源，慢慢提速（不得超过180rpm）；
5.实验结束后，将速度旋钮调到“0”。
关闭所有电源与循环水；
6.清洗仪器并正确安装到位。
注意事项
1.由于水浴中水温较高，水份不断蒸发，故半小时得查看一次，
水位较低时必须加水，严防水蒸发干；
2.油浴请加入导热硅油。
若加入其它导热油会导致机内硅橡胶放
油管损坏，造成伤害，请谨慎使用。
油浴高温有危险性，请注意安全。
3.将各个玻璃器皿装好，保证良好的气密性。
清洗过程中必须小
心轻放，严防破碎玻璃器皿；
4.工作完毕或暂停工作，应将真空放掉，以防真空泵内污水倒流。
旋转蒸发仪的操作规程及注意事项旋转蒸发仪如何操作
旋转蒸发仪的操作规程及注意事项旋转蒸发仪如何操作旋转蒸发仪减压蒸储操作规程和使用注意事项一，旋转蒸发仪减压蒸储操作规程1.用胶管与冷凝水龙头连接，用真空胶管与真空泵相联。
2.先将水注入加热槽。
可以用纯水，自来水要放置1—2天再用。
3.调正主机角度：只要松开主机和立柱连结螺钉。
主机即可在0—45度之间任意倾斜。
4.接通冷凝水，接通电源220V∕50Hz,与主机连接上蒸发瓶（不要放手），打开真空泵使之达确定真空度松开手。
5.调正主机高度：按压下位于加热槽底部的压杆，左右调整弧度使之达到合适位置后手离压杆即可达到所需高度。
6.打开调速开关，绿灯亮，调整其左侧旁的转速旋钮，蒸发瓶开始转动。
打开调温开关，绿灯亮，调整其左侧旁的调温旋钮，加热槽开始自动温控加热，仪器进入试运行。
温度与真空度一到所要求的范围，即能蒸发溶剂到接受瓶。
7.蒸发完毕，首先关闭调速开关及调温开关，按压下压杆使主机上升，然后关闭真空泵，并打开冷凝器上方的放空阀，使之与大气相通，取下蒸发瓶，蒸发过程结束。
二，旋转蒸发仪使用注意事项:1.玻璃件应轻拿轻放，洗净烘干。
2.加热槽应先注水后通电，不许无水干烧。
3.所用磨口仪器安装前需均匀涂少量真空脂4.宝贵溶液应先做模拟试验。
确认本仪器适用后再转入正常使用Q5.精准明确水温用温度计直接测量。
6.工作结束，关闭开关，拔下电源插头。
旋转蒸发仪(ROtaryevaporator),紧要用于在减压条件下连续蒸脩大量易挥发性溶剂。
尤其对萃取液的浓缩和色谱分别时的接收液的蒸僧，可以分别和纯化反应产物。
旋转蒸发仪的基本原理就是减压蒸偏，也就是在减压情况下，当溶剂蒸储时，蒸倍烧瓶在连续转动。
结构：蒸储烧瓶可是一个带有标准磨口接口的梨形或圆底烧瓶，通过一高度回流蛇形冷凝管与减压泵相连，回流冷凝管另一开口与带有磨口的接收烧瓶相连，用于接收被蒸发的有机溶剂。
在冷凝管与减压泵之间有一三通活塞，当体系与大气相通时，可以将蒸储烧瓶,接液烧瓶取下，转移溶剂，当体系与减压泵相通时，则体系应处于减压状态。
旋蒸仪操作步骤
旋转蒸发仪操作步骤
1.打开旋蒸的冷凝装置冷凝水或低温循环水浴
2.打开水浴锅,调整温度
3.打开真空泵的循环水,开启真空泵
4.关闭旋蒸放气旋钮
5.装上旋转瓶,调整水浴锅的高度注意：装上旋转瓶后不要立即松手,待瓶内达到一定的负压后再松手,以免旋转瓶掉下来；调整水浴锅高度,使旋转瓶的重力与其所受的浮力相平衡,避免旋转轴因承受过大的力而折断
6.当真空度≥时,打开旋转按钮,调整转速
7.旋蒸结束后,关闭旋转按钮,打开放气旋钮,降低水浴锅,拆下旋转瓶
8.处理蒸出的溶剂
9.关闭水浴锅电源
10.关闭冷凝装置
11.如真空泵无其他人使用,则关闭真空泵及其循环水
低温冷却液循环泵
开启
1.打开“电源”开关
2.打开“循环”开关
3.打开“制冷”开关关闭
4.关闭“制冷”开关
5.关闭“循环”开关
6.关闭“电源”开关。
旋转蒸发仪的规范操作
旋转蒸发仪的规范操作一、旋转蒸发仪的使用方法：1、高低调节：手动升降，转动机柱上面手轮，顺转为上升，逆转为下降.电动升降，手触上升键主机上升，手触下降键主机下降。
2、冷凝器上有两个外接头是接冷却水用的，一头接进水，另一头接出水，一般接自来水，冷凝水温度越低效果越好.上端口装抽真空接头，接真空泵皮管抽真空用的。
3、开机前先将调速旋钮左旋到小，按下电源开关指示灯亮，然后慢慢往右旋至所需要的转速，一般大蒸发瓶用中，低速，粘度大的溶液用较低转速.烧瓶是标准接口24号，随机附500ml,1000ml两种烧瓶，溶液量一般不超过50%为适宜。
4、使用时，应先减压，再开动电机转动蒸馏烧瓶，结束时，因先停电动机，再通大气，以防蒸馏烧瓶在转动中脱落。
二、注意事项：1、玻璃零件接装应轻拿轻放，装前应洗干净，擦干或烘干.2、各磨口，密封面密封圈及接头安装前都需要涂一层真空脂.3、加热槽通电前必须加水，不允许无水干烧.4、必须使保险拧入保险孔内，以免损坏烧瓶.5、如真空抽不上来需检查：⑴各接头，接口是否密封⑵密封圈，密封面是否有效⑶主轴与密封圈之间真空脂是否涂好⑷真空泵及其皮管是否漏气⑸玻璃件是否有裂缝，碎裂，损坏的现象杭州嘉维创新科技有限公司是多家先进仪器制造商的合作伙伴。
代理销售东京理化EYELA、威伊WELCH、日立、isco、CEM、biotek、布鲁克海文Brookhaven、布劳恩MBRAUN、雅马拓yamato、赛默飞世尔Thermo等公司的溶剂纯化系统、手套箱、平行蒸发仪、真空浓缩仪、微通道反应器、微波合成仪、流动反应器、平行合成仪、反应量热仪、低温反应器、低温冷却液循环泵、冷水机、旋转蒸发仪、分子蒸馏仪、冷冻干燥机、喷雾干燥机、快速制备色谱仪、质构仪、粒度仪、酶标仪、真空泵等设备，并提供技术售后服务。
旋转蒸发仪操作规程
旋转蒸发仪操作规程
《旋转蒸发仪操作规程》
一、设备说明
1. 旋转蒸发仪是一种常用的实验室设备，用于将溶液中的溶剂蒸发，以获得溶质的纯净物。
2. 设备主要由加热器、旋转瓶、冷凝器及真空泵等部件组成。
二、操作流程
1. 检查设备
确保设备连接稳固，真空泵工作正常，旋转瓶表面无明显损伤。
2. 装填样品
将需蒸发的样品装填入旋转瓶中，并在旋转瓶曲柄处用夹子将瓶口夹紧。
3. 连接冷凝器
将冷凝器连接至旋转瓶顶部，确保连接处密封良好。
4. 设置加热参数
调整加热器温度和旋转瓶转速，根据样品特性和蒸发要求设定参数。
5. 启动设备
启动加热器和真空泵，开始蒸发操作。
6. 监控蒸发过程
定期检查旋转瓶内溶液状态，注意冷凝器中的冷凝液收集情况，及时调整参数以保证蒸发效果。
7. 停止操作
当样品蒸发完成或达到要求时，关闭加热器和真空泵，停止
操作。
三、安全注意事项
1. 操作者需戴上防护眼镜和手套，以避免溶液飞溅伤害。
2. 操作过程中需注意设备温度和真空度的监测，避免发生意外。
3. 操作完成后，关闭所有设备并注意清理并存放好相关物品。
四、设备维护
1. 每次使用后，应对设备进行清洁和维护，保持设备状态良好。
2. 定期检查设备连接处及部件磨损程度，如有损坏应及时更换。
五、其他事项
1. 操作前应详细阅读设备使用说明书，并在专业人员指导下进行操作。
2. 若对操作不熟悉或设备故障，应及时寻求专业人员的帮助。
以上即为旋转蒸发仪的操作规程，希望能对使用者提供帮助。
旋转蒸发仪使用介绍
2023年 7月
旋转蒸发仪是什么样子?
加热系统
接收系统
旋转蒸发仪 构成
旋转系统
冷凝系统
真空系统
旋转蒸发仪工作原理及用途
旋转蒸发仪的基本原理就是减压蒸馏，也就是在减压 情况下，当溶剂蒸发时，蒸馏烧瓶在连续转动
主要用于连续蒸馏大量易挥发性溶剂。尤其对萃取液 的浓缩和色谱分离时的接收液的蒸馏，可以分离和纯 化反应产物
常见问题及注意事项
加入蒸馏烧瓶内物料不能超过容积的50% 及时倒掉接收瓶内溶剂，避免旋蒸过程中进入冷凝器 旋蒸结束后不要忘记关掉冷凝水
以上内容若有不当之处请多指正，谢谢！！
清洗蒸馏烧瓶等玻璃仪器、整理实验设备
常见问题及注意事项
控制好水浴温度和真空度，防止物料暴沸冲入冷凝器 恒温槽通电前必须加水，不允许无水干烧 旋蒸开始时，先接入蒸馏烧瓶，再抽真空然后开动旋转 旋蒸结束时，先停旋转，再破真空，然后取下蒸馏烧瓶 如真空度太低，注意检查接头、管路等密封情况 玻璃零件接装时应轻拿轻放，并清洗干净
旋蒸过程中蒸发速度不能太快也不能太慢，当冷凝液
成线状滴下时说明蒸发速度太快
旋转蒸发仪操作要点
待冷凝管没有液滴滴下时将旋转按钮调至零、并关闭
一手扶蒸馏烧瓶，另一手缓慢打开考克与大气相通，
结
旋低水浴锅，真空度为零时将蒸馏烧瓶取下
பைடு நூலகம்
关闭真空泵、恒温水浴锅电源、冷凝水
束
时
倒出蒸馏烧瓶中剩余物、倒掉接收瓶中溶剂
旋转蒸发仪操作要点
安装设备、接通电源、打开冷凝水、接口处涂真空酯
接蒸馏烧瓶、开真空泵、关考克隔绝大气、调整水浴
开
锅高度使水浴液面与蒸馏烧瓶液面相平
