形考任务二1.铰链四杆机构都有摇杆这个构件。
（×）2.在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。
（×）3.在曲柄摇杆机构中，摇杆的回程速度一定比工作行程的速度要慢。
（×）4.曲柄的极位夹角Ɵ越大，机构的急回特性也越显著。
（√）5.铰链四杆机构中，传动角越大，机构传力性能越高。
（√）6.在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。
（×）7.曲柄滑块机构是由曲柄摇杆机构演化而来的。
（√）8.曲柄滑块机构曲柄为主动件时，有死点位置。
（×）9.对于曲柄滑块机构来说，取不同的构件做机架，可以得到定块机构、摇块机构和导杆机构等。
（√）10.构件的强度要求，就是构件有足够的抵抗变形的能力。
（×）11.构件的刚度要求，就是构件有足够的抵抗破坏的能力。
（×）12.下图所示的平面四杆机构中，各杆长度分别为a=25mm、b=90mm、c=75mm、d=100mm。
若杆AB是机构的主动件，AD为机架，机构是_______。
（B ）A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构13.根据下图所示机构的尺寸和机架判断铰链四杆机构是_______。
（C ）A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构14.在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取_______。
（A ）A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆15.平面四杆机构无急回特性时，行程速比系数_______。
（C ）A.大于1B.小于1C.等于1D.等于016.为保证四杆机构良好的传力性能，_______不应小于最小许用值。
（B ）A.压力角B.传动角C.极位夹角D.啮合角17.曲柄滑块机构中，曲柄为主动件时，_______为死点位置。
（C ）A.曲柄与连杆共线时的位置B.摇杆与连杆共线时的位置C.不存在D.曲柄与连杆成90°18.凸轮机构从动杆的运动规律，是由凸轮的_______所决定的。
机械设计基础-平面机构分析
平面机构分析
图2-10 闭式运动链及开式运动链
平面机构分析
4.一般机构中的构件的分类 一般机构中的构件可分为三类: (1)固定件(机架):用来支 承活动构件的构件。例如图1-1中的气缸体就是固定件, 用以支承活塞和曲轴等。在研究机构中活动构件的运动 时,常以固定件作为参考坐标系。 (2)原动件:运动规律已知的活动构件,它的运动规律是由 外界给定的。比如内燃机 中的活塞就是原动件。
平面机构分析
这样,该机构共有活动构件数n=5,低副数pL =7(其中滑块 5与机架构成移 动副,其余均为回转副),高副数pH =0。所以, 由式(2-1)得该机构自由度为
平面机构分析
图2-17 钢板剪切机构及其复合铰链
平面机构分析
2.局部自由度 机构中某些构件所具有的自由度仅与其自身的局部运动 有关,并不影响其他构件的运 动。计算自由度时,应除去局部 自由度,即设想把滚子与安装滚子的构件固结在一起视为 一 个构件。
平面机构分析 对于图2-16所示的构件组合,其自由度为
平面机构分析
三、 计算平面机构自由度时应注意的一些问题 1.复合铰链 复合铰链是由两个以上的构件通过回转副并联在一起所
构成的铰链。图2-17(a)为一 钢板剪切机的机构运动简图,B 处是由2、3和4三个构件通过两个轴线相重合的回转副并 联 在一起的复合铰链,其具体结构如图2-17(b)所示。因此,在统 计回转副数目时应根据 运动副的定义按两个回转副计算。 同理,当用 K 个构件组成复合铰链时,其回转副数应为 (K-1) 个。
平面机构分析
图2-1 平面机构
平面机构分析
任务实施 一、 平面机构的组成
平面机构是所有构件都在同一平面或相互平行的平面内 运动的机构。机构中的构件只 有通过一定的方式相互联接 起来,并且满足一定的条件才能传递确定的运动和动力,如图 2-1所示。
机械设计基础(专科)第2章平面连杆机构
缝纫机踏板机构动画
缝纫机动画(3D)
缝纫机跳线机构动画
缝纫机刺布机构动画（3D)
搅拌机动画
雷达天线俯仰机构动画
双曲柄机构动画
惯性筛动画
升降台动画（3D)
正平行四边形动画
机车车轮动画(3D)
机车车轮联动机构动画
反平行四边形动画
车门启闭机构动画
车门启闭动画(3D)
3、双摇杆机构：两个连架杆都是摇杆。
右图中的局部自由度 经上述处理后，则机构 自由度：
F 3n 2P P 3 2 2 2 1 1 L H
局部自由度动画
（3） 虚约束:
对机构运动实际上不起约束作用的约束 称为虚约束。 1）转动副轴线重合的虚约束
转动副轴线重合的虚约束动画
2）移动副导路平行的虚约束 当两构件在多处形成移动副，并且各 移动副的导路互相平行，则其中只有一个 移动副起实际的约束作用，而其余移动副 均为虚约束。
解：1）分析运动，确定构 件的类型和数量
进气阀3
2）确定运动副的类型和 数目
3）选择视图平面
活塞2
排气阀4
顶杆8
气缸体1
4）选取比例尺，根据机 连杆5 构运动尺寸，定出各运动副 间的相对位置 曲轴6
5）画出各运动副和机构 符号，并表示出各构件
齿轮10
凸轮7
内燃机的机构运动简图
内燃机凸轮动画
2.2.4
机构运动简图绘制 1.分析机械的结构和动作原理，确定构件 的数目。 2.分析构件间的相对运动，确定运动副的 数目和类型。 3.选定视图投影面及比例尺μL=实际尺寸/ 图上尺寸(m/mm)，顺序确定转动副和移动 副导路的位置，根据原动件的位置及各杆 长等绘出各构件，得到机构运动简图。
机械基础第4章
上一页 下一页 返回
4.1 平面四杆机构
• 2.导杆机构 • 导杆机构可以看成是通过改变曲柄滑动机构中固定件的位置演化而来
的。当曲柄滑块机构选取不同构件作为机架时，会得到不同的导杆机 构类型，见表4-4。
上一页
返回
4.2 凸轮机构
• 4.2.1 凸轮机构的类型及特点
• 如图4-18所示，凸轮机构是由凸轮、从动件和机架组成的高副机构。 其中，凸轮是一个具有曲线轮廓或凹槽的构件，主动件凸轮通常作等 速转动或移动，凸轮机构是通过高副接触使从动件移动得到所预期的 运动规律。
第4章 常用机构
• 4.1 平面四杆机构 • 4.2 凸轮机构 • 4.3 间歇机构
返回
4.1 平面四杆机构
• 4.1.1 平面机构概述
• 在同一平面或相互平行平面内运动的机构称为平面连杆机构。平面连 杆机构是由一些刚性构件，用转动副或移动副相互连接而组成，并在 同一平面或相互平行平面内运动的机构。平面连杆机构的构件形状多 种多样，不一定为杆状，但从运动原理看，均可用等效的杆状构件替 代。
运动特点来工作的。
上一页 下一页 返回
4.3 间歇机构
• 4.3.3 不完全齿轮机构
• 不完全齿轮机构是由普通渐开线齿轮演变而成的一种间歇运动机构。 如图4-30所示，将主动轮的轮齿切去一部分，当主动轮连续转动时， 从动轮作间歇转动；从动轮停歇时，主动轮外凸圆弧和从动轮内凹圆 弧相配，将从动轮锁住，使之停止在预定位置上，以保证下次啮合。
4.3 间歇机构
• 4.3.2 槽轮机构
• 1.槽轮机构的组成和工作原理 • 图4-27所示为单圆销外啮合槽轮机构，它由带圆柱销的拨盘、具有径
向槽的槽轮和支撑它们的机架组成。在槽轮机构中，由主动拨盘利用 圆柱销带动从动槽轮转动，完成间歇转动。主动销轮顺时针作等速连 续转动，当圆销未进入径向槽时，槽轮因内凹的锁止弧被销轮外凸的 锁止弧锁住而静止；圆销进入径向槽时，两弧脱开，槽轮在圆销的驱 动下转动；当圆销再次脱离径向槽时，槽轮另一圆弧又被锁住，从而 实现了槽轮的单向间歇运动。
《机械设计基础》第2章_平面连杆机构解析
由上式可知，机构的急回程度取决于极位夹
角θ的大小。θ角越大，K值越大，机构的急回程
度也越高，但机构运动的平稳性就越差。反之反 然。 一般机械中1≤K≤2。
5.连杆机构具有急回特性的条件
⑴ 输入件等速整周转动；
⑵ 输出件往复运动；
⑶ 极位夹角
。 0
6.常见具有急回特性的四杆机构
二、平面连杆机构的特点及应用
1.平面连杆机构的特点
⑴寿命长 低副联接，接触表面为平面或圆柱面，
压力小；便于润滑，磨损较小。
⑵易于制造 连杆机构以杆件为主，结构简单。 ⑶可实现远距离操纵控制 因连杆易于作成较长
的构件。
⑷可实现比较复杂的运动规律 ⑸设计计算较繁复，当机构复杂时累计误差较大，
2、双曲柄机构
具有两个曲柄的铰链四杆机构。
⑴平行四边形机构：连杆与机架的长度相等，且曲
柄的转向相同长度也相等的双曲柄机构。 这种机构两曲柄的角速度始终保持相等，且连杆 始终做平动，故应用较广。
运动的不确定性
有辅助构件的重复机构
有辅助构件的错列机构
⑵逆平行四边形机构：连杆与机架的长度相等，两
含有两个移动副的四杆机构应用实例
2.3 平面四杆机构的基本特性
一、铰链四杆机构存在曲柄的条件
设 AB 为曲柄,
由 △BCD :
且 a <d .
b+c>f 、 b+f >c 、 c+f >b
以 fmax = a + d ， fmin = d - a b+c >a+d 、 b+d >a+c 、 c+d >a+b 化简后得: a<b 、 a<c 、 a< d 若 d <a d<a、d<b、d<c 代入并整理得：
机械设计基础-平面四杆机构设计
教学方法：多媒体演示，结合实例分析
课程作业或思考题： 复 习 题 ： 4.16 4.18
参考资料或常用网址：韩玉成.机械设计基础.北京.电子工业出版社；庄宿涛.成都.西南交通大学出版社；徐刚涛.北
京.高等教育出版社；http//
教学后记： 教研室四杆机构的设计平面连杆机构及其设计连杆机构机械动画平面连杆机构平面四杆机构平面连杆机构课件平面连杆机构动画平面连杆机构习题平面连杆机构的应用
抚州职业技术学院教案

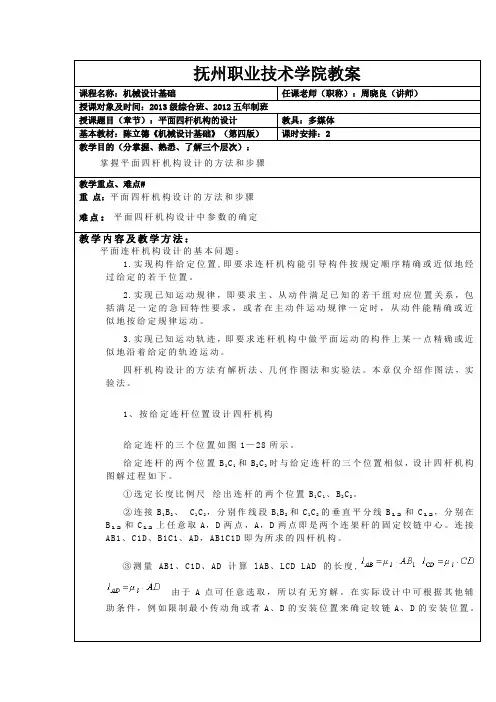

课程名称：机械设计基础 授课对象及时间：2013 级综合班、2012 五年制班 授课题目（章节）：平面四杆机构的设计 基本教材：陈立德《机械设计基础》（第四版） 教学目的（分掌握、熟悉、了解三个层次）： 掌握平面四杆机构设计的方法和步骤 教学重点、难点# 重 点：平 面 四 杆 机 构 设 计 的 方 法 和 步 骤 难点：平面四杆机构设计中参数的确定 教具：多媒体 课时安排：2 任课老师（职称）：周晓良（讲师）
教学内容及教学方法：
平面连杆机构设计的基本问题： 1. 实 现 构 件 给 定 位 置 , 即 要 求 连 杆 机 构 能 引 导 构 件 按 规 定 顺 序 精 确 或 近 似 地 经 过给定的若干位置。 2. 实 现 已 知 运 动 规 律 ，即 要 求 主 、从 动 件 满 足 已 知 的 若 干 组 对 应 位 置 关 系 ，包 括满足一定的急回特性要求，或者在主动件运动规律一定时，从动件能精确或近 似地按给定规律运动。 3. 实 现 已 知 运 动 轨 迹 ，即 要 求 连 杆 机 构 中 做 平 面 运 动 的 构 件 上 某 一 点 精 确 或 近 似地沿着给定的轨迹运动。 四 杆 机 构 设 计 的 方 法 有 解 析 法 、几 何 作 图 法 和 实 验 法 。本 章 仅 介 绍 作 图 法 ，实 验法。
机械设计基础平面连杆机构习题及解答资料
平面连杆机构习题及解答一、复习思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？3、铰链四杆机构有哪几种基本形式？4、什么叫铰链四杆机构的传动角和压力角？压力角的大小对连杆机构的工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构和铰链四杆机构有什么不同？7、双曲柄机构是怎样形成的？8、双摇杆机构是怎样形成的？9、述说曲柄滑块机构的演化与由来。
10、导杆机构是怎样演化来的？11、曲柄滑块机构中，滑块的移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数的计算式？13、曲柄摇杆机构中，摇杆为什么会产生急回运动？14、已知急回特性系数，如何求得曲柄的极位夹角？15、平面连杆机构中，哪些机构在什么情况下才能出现急回运动？16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？17、曲柄摇杆机构有什么运动特点？18、试述克服平面连杆机构“死点”位置的方法。
19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？21、试述摆动导杆机构的运动特点？22、试述转动导杆机构的运动特点。
23、曲柄滑块机构与导杆机构，在构成上有何异同？二、填空题1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。
2、平面连杆机构能实现一些较复杂的运动。
3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。
4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。
5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。
6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。
7、平面四杆机构有三种基本形式，即机构，机构和机构。
8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。
9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____ 运动，即得到双曲柄机构。
机械设计基础第一章
机械设计基础 —— 平面连杆机构
2-1 平面机构的运动简图和自由度
一、构件 二、运动副 三、机构 四、平面机构的运动简图 五、平面机构的自由度
精品课件
机械设计基础 —— 平面连杆机构
一、构件
构件：独立影响机构功能并能独立运 动的单元体 （实物、刚体、运动的整体）
机架、原动构件、从动构件 零件：单独加工的制造单元体
(运动副)
精品课件
与动力 源组合
机器
机械设计基础 —— 平面连杆机构
二、运动副
❖ 运动副: 两构件直接接触而形成的可动联接 ❖ 运动副元素：构成运动副时直接接触的点、线、面部分 ❖ 接触形式: 点、线、面
精品课件
y
o
x
机械设计基础 —— 平面连杆机构
运动副分类
❖ 按接触形式分类 ❖ 按相对运动分类
闭链
开链
精品课件
原动件 1
2 从动件 3
机构
机架 4
机械设计基础 —— 平面连杆机构
四、平面机构的运动简图
1 概述 2 构件的表示方法 3 运动副的表示方法 4 运动简图的绘制方法 5 例题
精品课件
机械设计基础 —— 平面连杆机构
1 概述
❖ 机构各部分的运动，取决于： 原动件的运动规律、各运动副的类型、机构的运动尺寸( 确定各运动副相对位置的尺寸)
❖ 机构运动简图: （表示机构运动特征的一种工程用图）
用简单线条表示构件 规定符号代表运动副 按比例定出运动副的相对位置 与原机械具有完全相同的运动特性 ❖ 比较： 机构示意图：没严格按照比例绘制的机构运动简图 ❖ 用途：分析现有机械，构思设计新机械
精品课件
机械设计基础 —— 平面连杆机构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、双曲柄机构：铰链四杆机构中，若两连架杆均为曲柄时，此机构称为双曲柄机构；如惯性筛、机车车轮联动机构。
3、双摇杆机构：铰链四杆机构中，若两连架杆均为摇杆时，此机构称为双摇杆机构；如码头起重机。
2.熟悉平面四杆机构的基本型式、应用及其演化
教学重点、难点#
重点：平面四杆机构的基本型式、应用及其演化
难点：平面四杆机构类型的判断
主要内容与教学方法：
一、概述：由四个构件用铰链连接而成的机构称为铰链四杆机构。如图所示，机构中固定不动的构件AD称为机架，与机架相连的构件AB和CD称为连架杆。如果连架杆能绕轴线作360 o的回转运动，称为曲柄；若只能在某一角度(小于360°)内摆动，称为摇杆。与机架不相连接的构件BC称为连杆。
三、平面四杆机构的演化
1、曲柄滑块机构
2、导杆机构
3、摇块机构和定块机构：（1）摇块机构；（2）定块机构
4、偏心轮机构
教学方法：多媒体教学，采用动画展示平面连杆机构的运动特点，注重启发学生理论联系实际
课程作业或思考题：1、铰链四杆机构有那几种基本型式？各有什么特点？
2、铰链四杆机构可以通过那几种方式演变成其它型式的四杆机构？试说明曲柄摇块机构是如何演化而来的？
参考资料或常用网址：韩玉成.机械设计基础.北京.电子工业出版社；庄宿涛.成都.西南交通大学出版社；徐刚涛.北京.高等教育出版社；http//
教学后记：
教研室主任意见：
抚州职业技术学院教案
课程名称：机械设计基础
任课老师（职称）：周晓良（讲师）
授课对象及时间：13级综合班、12五年制班
授课题目（章节）：平面四杆机构
教具：多媒体
基本教材：陈立德《机械设计基础》（第四版）
课时安排：3
教学目的（分掌握、熟悉、了解三个层次）：
1.能准确判断具体实例属于哪种平面四杆机构类型;
