电厂专用粉尘检测仪
光散射式粉尘测试仪种类优缺点分析及工作原理
光散射式粉尘测试仪优缺点分析及工作原理
粉尘，是指悬浮在空气中的固体微粒。
习惯上对粉尘有许多名称，如灰尘、尘埃、烟尘、矿尘、砂尘、粉末等，这些名词没有明显的界限。
粉尘检测仪简称粉尘仪，也叫粉尘测量仪或粉尘测试仪，主要用于检测环境空气中的粉尘浓
射线衰减分析法(BAM，直接试)
压电微量天平法(Piezobalance)
扩散式采样(被动采样，称重法)
级联式多级采样(撞击，称重或计数法)
几种检测技术的比对：
光散射法Array检测原理
根据梅氏理论(Dr.
Gustav MieJ 即球状颗粒物的散射理论。
当光束被照到认为是球体的颗粒时，会产生光的散射及吸收现象。
对于数量级与使用光波长相等或较大的颗粒，光散射是光能衰减的主要形式。
对于某个颗粒来说，如不存在多次散射，则散射光与颗粒大小
浓度有关。
通过测量散射光强度，经过转换求得粉尘质量浓度。
光散射颗粒物检测仪包括粒径切割器、光源、集光镜、传感器、放大器、分析电路、显示器、抽气泵等，当颗粒物经抽气泵以特定流量通过粒径切割器后进入光学室，由光源发出的光线照射在颗粒物上产生散射，此散射光通过集光镜到达传感器上，传感器把感受到的信号转换成电信号，经过放大和分析电路，可以计算脉冲
现场直接读取浓度数值(实时浓度、平均浓度、TWA、STEL)
价格便宜，耗材少，维护成本低。
以上就是亿天净化的小编给大家带来的简单介绍，如果大家还想进一步了解更多详情可以点击我们的官网咨询我们，也可以点击电话咨询联系我们或扫上方微信二维码关注我们。
深圳市亿天净化技术有限公司成立于2005年，一直致力于受控空气环境和液。
粉尘颗粒测试仪使用方法说明书
粉尘颗粒测试仪使用方法说明书一、前言粉尘颗粒测试仪是一种用于检测空气中粉尘颗粒浓度的设备，广泛应用于工业、医疗、环境等领域。
本说明书旨在向用户提供粉尘颗粒测试仪的正确使用方法，以确保测试结果准确可靠。
二、设备介绍1. 外观描述粉尘颗粒测试仪外观小巧轻便，呈方形设计，便于携带和操作。
仪器正面有大尺寸液晶显示屏，背部设有操作按钮和充电接口。
2. 功能介绍粉尘颗粒测试仪具有以下核心功能：- 实时监测：仪器能够实时监测空气中的粉尘颗粒浓度。
- 数据记录：仪器自动记录测试数据，并支持通过USB接口导出。
- 报表生成：仪器可以根据测试数据生成详细的测试报告。
- 报警功能：当粉尘颗粒浓度超过设定阈值时，仪器会发出警报提醒用户。
三、使用步骤1. 准备工作a) 确保仪器已充电完毕，电量充足。
b) 检查仪器传感器是否干净无杂质，如有污物应及时清理。
2. 开机与设置a) 按下仪器背部的电源按钮，待仪器启动并进入待机状态。
b) 按照仪器显示屏上的提示，设置相关参数，如采样时间间隔、报警阈值等。
3. 进行测试a) 将仪器稳定放置在希望测试的位置。
b) 按下仪器正面的测试按钮，开始进行测量。
仪器将自动采集数据并显示在屏幕上。
c) 测试完成后，仪器将自动停止测量并显示测试结果。
四、数据处理与导出1. 数据处理仪器可以通过内部算法对测试数据进行处理，如计算平均值、最大值、最小值等。
用户可以通过仪器菜单栏中的相关选项进行设置和查看。
2. 数据导出a) 将仪器连接至计算机，使用USB线缆将其连接。
b) 打开计算机上的数据导出软件，并按照提示将测试数据导出到计算机中。
c) 用户可将导出的数据用于生成详细的测试报告，或进行进一步的数据分析。
五、注意事项1. 使用环境粉尘颗粒测试仪适用于室内和室外环境的测试。
在测试过程中，要注意避免水、油、化学品等物质进入仪器，以避免影响测试准确性。
2. 保养与维修定期检查仪器传感器的清洁程度，并定期进行校准和维护。

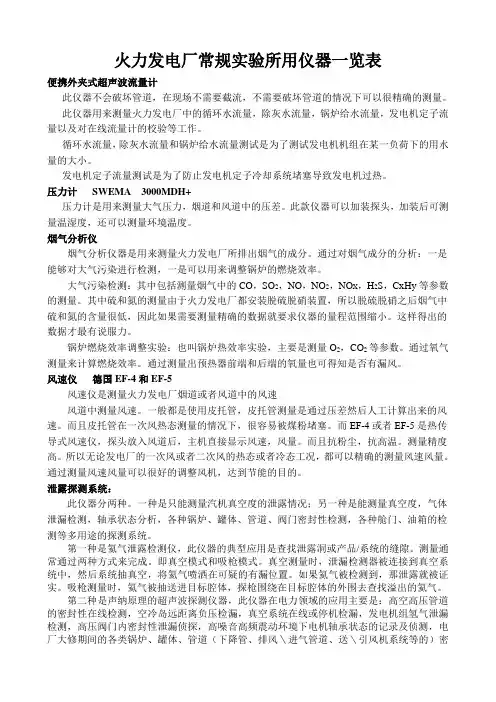

火力发电厂常规实验所用仪器一览表
火力发电厂常规实验所用仪器一览表便携外夹式超声波流量计此仪器不会破坏管道，在现场不需要截流，不需要破坏管道的情况下可以很精确的测量。
此仪器用来测量火力发电厂中的循环水流量，除灰水流量，锅炉给水流量，发电机定子流量以及对在线流量计的校验等工作。
循环水流量，除灰水流量和锅炉给水流量测试是为了测试发电机机组在某一负荷下的用水量的大小。
发电机定子流量测试是为了防止发电机定子冷却系统堵塞导致发电机过热。
压力计SWEMA 3000MDH+压力计是用来测量大气压力，烟道和风道中的压差。
此款仪器可以加装探头，加装后可测量温湿度，还可以测量环境温度。
烟气分析仪烟气分析仪器是用来测量火力发电厂所排出烟气的成分。
通过对烟气成分的分析：一是能够对大气污染进行检测，一是可以用来调整锅炉的燃烧效率。
大气污染检测：其中包括测量烟气中的CO，SO2，NO，NO2，NO X，H2S，CxHy等参数的测量。
其中硫和氮的测量由于火力发电厂都安装脱硫脱硝装置，所以脱硫脱硝之后烟气中硫和氮的含量很低，因此如果需要测量精确的数据就要求仪器的量程范围缩小。
这样得出的数据才最有说服力。
锅炉燃烧效率调整实验：也叫锅炉热效率实验，主要是测量O2，CO2等参数。
通过氧气测量来计算燃烧效率。
通过测量出预热器前端和后端的氧量也可得知是否有漏风。
风速仪德国EF-4和EF-5风速仪是测量火力发电厂烟道或者风道中的风速风道中测量风速。
一般都是使用皮托管，皮托管测量是通过压差然后人工计算出来的风速。
而且皮托管在一次风热态测量的情况下，很容易被煤粉堵塞。
而EF-4或者EF-5是热传导式风速仪，探头放入风道后，主机直接显示风速，风量。
而且抗粉尘，抗高温。
测量精度高。
所以无论发电厂的一次风或者二次风的热态或者冷态工况，都可以精确的测量风速风量。
通过测量风速风量可以很好的调整风机，达到节能的目的。
泄露探测系统：此仪器分两种。
一种是只能测量汽机真空度的泄露情况；另一种是能测量真空度，气体泄漏检测，轴承状态分析，各种锅炉、罐体、管道、阀门密封性检测，各种舱门、油箱的检测等多用途的探测系统。
粉尘检测仪器技术标准
粉尘检测仪器技术标准
粉尘检测仪器技术标准可以根据不同的仪器类型和检测对象而有所不同。
以下是一-些常见的粉尘检测仪器技术标准:
1. GB/T 4754-2009:这是我国粉尘检测仪器的主要技术标准之一。
规定了粉尘浓度的测量方法和技术要求。
该标准适用于各种类型的粉尘浓度测量仪器，包括直读式粉尘浓度测量仪、积分式粉尘浓度测量仪等。
2. GB/T 17061-1997:这是我国粉尘检测仪器的另一个重要技术标准，规定了工作场所空气中粉尘浓度的测定方法。
该标准适用于工作场所空气中粉尘浓度的测定，包括呼吸性粉尘浓度、总粉尘浓度等。
3. GB/T 32164-2015:这是我国最新的粉尘检测仪器技术标准之一。
规定了粉尘粒子的计数方法和仪器技术要求。
该标准适用于各种类型的粉尘粒子计数器，包括光散射式、电容式、微振天平式等。
4. ASTMD737-17:这是一项美国标准。
规定了呼吸性粉尘浓度的测量方法和仪器技术要求。
该标准适用于工作场所空气中呼吸性粉尘浓度的测量。
5. ISO 12103-1:这是一项国际标准，规定了空气中粉尘浓度的测量方法和仪器技术要求。
该标准适用于各种类型的粉尘浓度测量仪器，包括直读式、积分式、光散射式等。
这些技术标准都规定了粉尘检测仪器的测虽范围、精度、误差、重复性等技术指标，以确保仪器的准确性和可靠性。
同时，这些标准还规定了仪器的使用方法和注意事项,以保证仪器的安全性和可靠性。
制表：审核：批准：。
粉尘浓度检测仪安装标准
粉尘浓度检测仪安装标准
粉尘浓度检测仪的安装标准通常会根据具体的使用环境和监测
要求而有所不同。
一般来说，安装标准包括以下几个方面：
1. 安装位置，粉尘浓度检测仪的安装位置应当选在能够准确反
映环境粉尘浓度的代表性位置。
通常要避免安装在通风口、空调出
风口、直射阳光下、靠近化工厂、烟囱等可能影响浓度测量准确性
的位置。
2. 安装高度，一般来说，粉尘浓度检测仪的安装高度应当考虑
到离地面的高度，以保证其测量的粉尘浓度能够代表人体呼吸区域
的情况。
3. 安装方式，粉尘浓度检测仪的安装方式应当符合厂家的要求，并且要求安装牢固、稳定，能够防止受到外部震动或者干扰。
4. 维护要求，安装标准中通常也会包括对粉尘浓度检测仪的日
常维护要求，比如定期校准、清洁、更换滤芯等内容。
总的来说，粉尘浓度检测仪的安装标准是为了保证其测量结果
的准确性和可靠性，从而有效地保护工作人员的健康和安全。
在实际安装过程中，需要根据具体的监测要求和环境特点来制定详细的安装方案，并严格按照相关标准和要求进行操作。

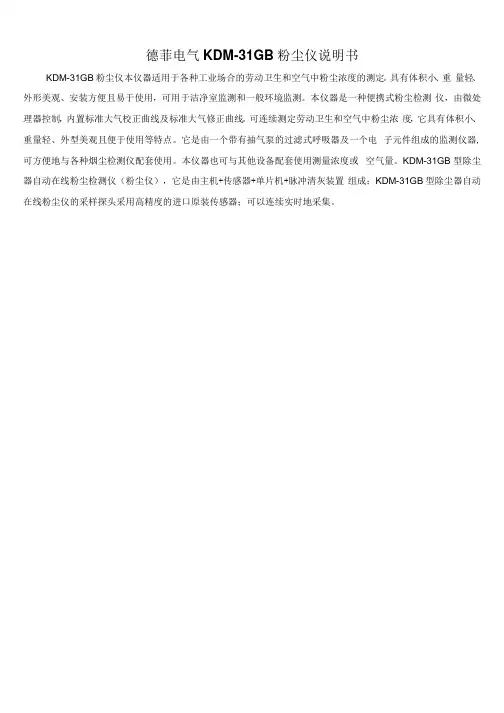

德菲电气KDM-31GB粉尘仪说明书
德菲电气KDM-31GB粉尘仪说明书
KDM-31GB粉尘仪本仪器适用于各种工业场合的劳动卫生和空气中粉尘浓度的测定。
具有体积小、重量轻、外形美观、安装方便且易于使用，可用于洁净室监测和一般环境监测。
本仪器是一种便携式粉尘检测仪，由微处理器控制，内置标准大气校正曲线及标准大气修正曲线。
可连续测定劳动卫生和空气中粉尘浓度，它具有体积小、重量轻、外型美观且便于使用等特点。
它是由一个带有抽气泵的过滤式呼吸器及一个电子元件组成的监测仪器,可方便地与各种烟尘检测仪配套使用。
本仪器也可与其他设备配套使用测量浓度或空气量。
KDM-31GB型除尘器自动在线粉尘检测仪（粉尘仪），它是由主机+传感器+单片机+脉冲清灰装置组成；KDM-31GB型除尘器自动在线粉尘仪的采样探头采用高精度的进口原装传感器；可以连续实时地采集。
粉尘仪说明书
粉尘仪使用说明书中国●北京中工天地科技（北京）有限公司一、概述 (1)二、用途 (2)三、操作指南 (3)四、校验与维修 (4)五、技术参数 (5)六、故障处理方法 (6)概述CCZ-1000全自动粉尘检测仪是根据MT163-1997《直读式粉尘浓度测量仪表通用技术条件》设计制造的新一种用于测定环境空气中粉尘浓度的仪器，适用于工矿企业检测煤尘和其它粉尘的快速检测仪器。
该仪器采用先进的中央处理器技术。
对采集的各种数据处理快，抗干扰能力强，大大提高了仪器的检测精度，同时能按时序储存50次测试记录。
仪器由中文显示屏，高性能抽气泵、粉尘浓度检测电路、欠压保护显示，安全电源等组成。
该仪器配有分级粉尘捕集器，能采集到呼吸性粉尘浓度，其分离效率符合国际公认的“BMRC”曲线标准。
仪器能采用自动采样或手动采样的方式，以适应不同的检测标准。
该仪器采用ExibI(150℃)等级安全型防爆结构，特别适用于煤矿井下及其他含有爆炸危险性气体的作业场所使用。
用途矿山冶金、化工制造、疾控中心、卫生监督、安监局、环监站、在线监测、突发应急检测。
操作指南首先将仪器充足电，充电时间为14～16小时。
本机采用冲击式采样头，在采样前应先在冲击板上涂上硅脂。
向右拨动拨杆，把装上滤膜的滤膜夹插入仪器，并向左拨动拨杆，使拨杆复位。
注意：严禁在未加好滤膜就开机采样!打开仪器电源开关，仪器进入“欢迎……”界面(如图1)。
3秒钟后进入提示界面，按选择键进入选择设定界面(如图3)。
如初次使用该仪器，应先设定年、月、日、星期、时、分。
按“选择键，使光标移动至“年”，通过“+”“-”键设定好年份，再按“选择”键，光标移至“月”，按“+”“-”键设定好月份;按选择键光标移至“日”，按“+”“-”键设定好日期;星期、时、分设定同上。
当设定好“分”后再按“确定”键，仪器将保留该时间，自动运行。
再按“选择”键退出该条目进入下一条目。
1.设定粉尘性质按“选择”键，移动光标至“粉尘性质”条目，按“+”“-”键，光标会在“煤尘”、“岩尘”、“水泥尘”之间来回移动，当选择采样对象是煤尘时，通过“+”“-”键，使光标移至“煤尘”，当再按下“选择键时退出该条目，进入下一条目并对采样对象“煤尘”确认。
粉尘浓度检测仪CCZ-1000
粉尘浓度检测仪-CCZ-1000(直读式测尘仪)使用说明书本文所说的粉尘浓度检测仪-CCZ-1000(直读式测尘仪)是专门为煤矿、非煤矿山、燃煤电厂等有爆炸性气体或粉尘的环境下测量总粉尘或呼吸性粉尘浓度并能直接读数而研制的，它具有现场数字显示,数据存贮和打印功能，取得了防爆合格证和煤矿产品安全标志认证（MA认证）。
文章全面介绍了CCZ-1000直读式测尘仪的结构特征和工作原理、特点、用途、主要技术指标、使用及维修方法。
警告： 1 严禁使用本说明书规定以外的电池！2 严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数。
一、概述1器。
230.5 mg/m3～1000mg/m34、防爆类型防爆型式：矿用本质安全型；防爆标志：ExibI5、产品执行标准MT 163-1997《直读式粉尘浓度测量仪表通用技术条件》和Q/SD 029-2006《CCZ-1000型直读式测尘仪》。
6、使用环境条件a）工作温度：0℃～40℃；b）相对湿度：大气压≤95%；c）大气压：86kPa～110kPa；d）含有瓦斯或煤尘爆炸危险的煤矿井下。
二、粉尘浓度检测仪结构特征与工作原理、结构CCZ1000型直读式测尘仪由采样头、检测装置、本安电源、单片机系统及气体质量传感器组成。
仪器的外形结构如图1所示，面板示意图如图2所示。
1. 提手2.外壳3.流量计4. 检测装置5.弯头6.连接管7.抽气泵8.电池组9.电池盒10. 采样头座11. 采样头12.电源模块图1 CCZ1000型直读式测尘仪外形结构图图2 CCZ1000型直读式测尘仪面板示意图2、工作原理将放好采样滤膜的滤膜夹插入检测装置内，由装置内的检测系统对空白滤膜的质量进行测量，测量结果计为Ⅰ1并存储。
再将滤膜夹从检测装置内取出放入采样装置内开始采样，采样由微电机带动叶片泵工作，形成负压将含尘空气抽入装置内的滤膜上，与采样同步的计时器开始计时，数码显示的数字表示采样时间，当测尘仪停止采样时仪器显示出总的采样时间，并自动存储下来。
粉尘检测仪的工作原理
粉尘检测仪的工作原理粉尘检测仪是一种用于检测环境中粉尘浓度的仪器，广泛应用于工业、医疗、环保等领域。
其工作原理基于光散射和光吸收原理，具体来说，可以分为以下几个方面：1. 光散射原理粉尘检测仪中通常会包含一束激光光源和一个探测器。
激光光源会向环境中的粉尘颗粒发送激光，并且探测器会接收到散射回来的光。
在光散射的过程中，光线会被粉尘颗粒散射，使得光线的强度和方向发生变化。
这个过程中，随着粉尘浓度的增加，粉尘颗粒会散射更多的光线，使得探测器接收到的散射光强度增加，因此光散射原理可以被用于测量粉尘浓度。
2. 光吸收原理除了光散射，光吸收也是粉尘检测仪的另一个工作原理。
光吸收是指，在激光光线通过粉尘颗粒时，粉尘颗粒会吸收一部分光线，并且使光通过变得更加的减弱。
随着粉尘浓度的增加，光的强度会更快地减弱，因此光吸收原理也可以被用来检测粉尘浓度。
3. 组合应用同时使用光散射和光吸收原理可以显著提高粉尘检测仪的精度和可靠性。
在实际应用中，会使用两个不同波长的激光，以便在不同速度、不同大小的颗粒上产生光散射和光吸收效应。
根据这些原理，粉尘检测仪一般会采用双波长、散射光和透过光的双通道式光度计，同时还会使用恒温设计和静电保护等技术，以保证精度和可靠性。
4. 应用场景粉尘检测仪可以应用于任何需要测量粉尘浓度的场合，比如工厂、制药厂、化工厂、锅炉房、洁净室等。
在现代工业制造和环境保护中，粉尘过多会引发多种健康问题，并直接影响生产环境的质量。
因此，粉尘检测仪不仅在环保监测、生产安全等领域具有广泛的应用前景，还对人们的健康安全有着重要的保障作用。
综上所述，粉尘检测仪的工作原理基于光散射和吸收原理，可以通过测量散射光和透射光的强度变化来确定粉尘浓度。
其组合应用和技术革新，使得粉尘检测仪在多个行业领域均具有广泛的应用前景。
粉尘检测仪器技术标准
粉尘检测仪器技术标准一、引言粉尘是一种普遍存在于工业生产和生活环境中的污染物，对人体健康及环境产生负面影响。
为了准确、有效地监测和评估粉尘污染程度，需要依赖高质量的粉尘检测仪器。
本文将探讨粉尘检测仪器的技术标准，以确保其准确性、可靠性和适用性。
二、粉尘检测仪器的基本参数1. 测量范围：粉尘检测仪器应能够全面覆盖各类粉尘污染物的检测范围，同时能够灵活调整适应不同环境的需要。
2. 灵敏度：粉尘检测仪器应具有高灵敏度，能够准确探测到微小颗粒物，并提供相应的数据分析功能。
3. 稳定性：仪器应保持较长时间内的测量结果的稳定性，减少误差和漂移，以确保检测数据的准确性和可靠性。
4. 响应时间：粉尘检测仪器应具备快速的响应时间，能够在短时间内提供准确的检测结果，以便及时采取必要的控制措施。
5. 分辨率：粉尘检测仪器应具有较高的分辨率，能够精确识别不同颗粒物的大小和浓度，以满足不同应用场景的需求。
三、粉尘检测仪器的质量控制1. 校准与标定：粉尘检测仪器在投入使用前应进行校准与标定，以确保其测量结果的准确性。
校准应遵循相关国际或行业标准，并定期进行检验和维护。
2. 质量管理：粉尘检测仪器制造商应建立完善的质量管理体系，包括原材料的选择与检验、生产过程的控制与监管、产品的可追溯性等，以确保仪器的质量稳定和一致性。
3. 可再现性：粉尘检测仪器应具备良好的可再现性，即在相同条件下的重复测量结果应具有较小的偏差，以确保测量结果的可信度和可比性。
四、粉尘检测仪器的应用场景1. 工业生产：粉尘检测仪器在工业生产中广泛应用，用于评估和控制粉尘污染物的浓度，保护工人的健康和提高生产效率。
2. 建筑施工：粉尘检测仪器可用于检测建筑施工过程中产生的粉尘污染物，及时采取防护措施，保障工人的健康和安全。
3. 环境监测：粉尘检测仪器在环境监测中有着重要的应用，用于评估大气中的粉尘污染程度，为环境保护和城市规划提供科学依据。
五、粉尘检测仪器的未来发展趋势1. 智能化：随着人工智能和物联网技术的不断发展，粉尘检测仪器将趋向智能化，具备自主分析和报警功能，提供更加便捷、高效的粉尘监测解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电厂专用粉尘检测仪
电厂专用粉尘检测仪由国内专业厂商结合国外先进技术研发，近年来最新升级换代产品。
直读式粉尘测定仪LD-5激光粉尘仪
聚道合盛品牌LD-5激光粉尘仪仪器采用了强力抽气泵，使其更适合需配备较长采样管的中央空调排气口PM10可吸入颗粒物浓度的检测，和对可吸入尘PM2.5进行监测。
具有新世纪国际先进水平的新型内置滤膜在线采样器的微电脑激光粉尘仪, 在连续监测粉尘浓度的同时, 可收集到颗粒物,以便对其成份进行分析，并求出质量浓度转换系数K值。
可直读粉尘质量浓度（mg/m3）, 具有PM10、PM5、PM2.5、PM1.0及TSP切割器供选择.
聚道合盛品牌主要技术指标
直读粉尘质量浓度（mg/m3）,1分钟出结果
具有可更换粒子切割器PM10、PM5、PM2.5、PM1.0及TSP供选择;
配置40mm滤膜在线采样器;
测定时间：标准时间为1分钟，设有0.1分及手动档（可任意设定采样时间）。
大屏幕液晶显示器,汉字菜单提示;
测量范围：LD—5（L）0.01～100 mg/m3；LD—5（H）0.001～10 mg/m3。
检测灵敏度：LD—5（L）0.01mg/m3；LD—5（H）0.001mg/m3。
重复性误差：±２％
测量精度：±10%
具有公共场所监测模式、大气环境监测模式以及劳动卫生模式。
可计算出时间加权平均值（TW A）和短时间接触允许浓度（STEL）等。
存贮：可循环存储999组数据。
定时采样：可设定测量时间（1～9999）秒，关机时间（0～9999）秒，预热时间（0～10）秒及采样次数（1～9999）次。
粉尘浓度超标报警阈值设定：浓度最大阈值: 65mg/m3；测定时间：（1～9999）秒
输出接口：
（1）PC机通讯接口：RS232；可选RS485 ；可选无线数传电台；可选GPRS通讯
（2）微型打印机输出接口；
（3）模拟量输出接口：0—1V；可选4-20mA
(4) 数字量输出接口：电平信号。
电源：Ni-MH充电电池组（1.2V x 4），可连续使用8小时；附220V AC/12VDC 电源适配器。
另可选配湿度修正功能，数据更加精确
重量：2.4kg。
195mm*85mm*132mm
标准配置：仪器、电池、电源适配器、皮包、小改锥、切割器五选一、滤膜、小塑料袋、说明书、合格证、保修单
选配：仪器专用通讯软件、微型打印机、采样杆（送国产软管）、标配以外切割器
主要技术指标
检测灵敏度：低灵敏度LD-3L 0.01mg/m3 ；
高灵敏度LD-3H 0.001 mg/m3 ；
测定范围：低灵敏度LD-3L 0.01～100 mg/m3 ；
高灵敏度LD-3H 0.001～10 mg/m3 ；
测定时间：采样标准时间为1分钟，设有0.1、1、2、5、10分钟及调时档（任意设定采样时间）；
重复性误差：±2%；
测量精度：±10%
显示屏：带标识4位液晶显示器；
存贮：可循环存储999组数据；
定时采样：可设定测量时间1～9999秒及采样次数1～9999次
输出接口：PC机通讯接口（RS232）及打印机输出接口
环境温度：0℃～40℃（储存温度－20℃～60℃）
电源：交直流两用，配充电电池及充电器
尺寸：192×69×140 mm
重量：1.4Kg
标准配置：仪器、电池、电源适配器、皮包、小改锥、切割器、说明书、合格证、保修单选配：仪器专用通讯软件、微型打印机、。
