长城杯工程钢筋绑扎技术交底(鲁班奖)
长城杯技术交底
长城杯技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII工程名称期）B-2#、5#住宅楼施工单位设有限公司交底部位基础及主体结构工序名称钢筋、模板、混凝土浇筑交底提要：全现浇剪力墙结构混凝土浇筑的相关资料、机具准备、质量要求及施工工艺交底内容：一、结果长城杯初评项目1、施工项目管理：施工组织方案、交底、标养室、工程质量2、模板：设计、造型、安装、拆除3、钢筋：加工、安装4、混凝土：工艺过程及观感5、施工资料二、模板1、总的要求：模板要具有一定强度、刚度、稳定性（门窗洞口是否移位等）。
2、门窗洞口、楼梯踏步、墙做定型模板，阳台要有滴水线，窗做企口。
3、结构长城杯墙要清水墙。
4、标准化：模板周转5、评价：模板的支撑系统合理，拼缝严密，支撑上下对拼，支撑下有没有垫块，模板支撑方法是否正确，模板涂脱模剂遇风砂合模前应用棉丝擦净。
6、模板安装（1）顶板模板安装工程名称期）B-2#、5#住宅楼施工单位设有限公司交底部位基础及主体结构工序名称钢筋、模板、混凝土浇筑交底提要：全现浇剪力墙结构混凝土浇筑的相关资料、机具准备、质量要求及施工工艺（2）楼板、梁模板之间拼缝采用硬拼结合（3）梁模板安装工程名称期）B-2#、5#住宅楼施工单位设有限公司交底部位基础及主体结构工序名称钢筋、模板、混凝土浇筑交底提要：全现浇剪力墙结构混凝土浇筑的相关资料、机具准备、质量要求及施工工艺（4）模板安装质量偏差工程名称期）B-2#、5#住宅楼施工单位设有限公司交底部位基础及主体结构工序名称钢筋、模板、混凝土浇筑交底提要：全现浇剪力墙结构混凝土浇筑的相关资料、机具准备、质量要求及施工工艺（5）特殊部位模板①施工洞口②后浇带底板后浇带工程名称期）B-2#、5#住宅楼施工单位设有限公司交底部位基础及主体结构工序名称钢筋、模板、混凝土浇筑交底提要：全现浇剪力墙结构混凝土浇筑的相关资料、机具准备、质量要求及施工工艺楼板后浇带、墙体后浇带及施工缝模板工程名称期）B-2#、5#住宅楼施工单位设有限公司交底部位基础及主体结构工序名称钢筋、模板、混凝土浇筑交底提要：全现浇剪力墙结构混凝土浇筑的相关资料、机具准备、质量要求及施工工艺（6）模板拆除（7）其他注意事项工程名称期）B-2#、5#住宅楼施工单位设有限公司交底部位基础及主体结构工序名称钢筋、模板、混凝土浇筑交底提要：全现浇剪力墙结构混凝土浇筑的相关资料、机具准备、质量要求及施工工艺①贴海绵条：距墙边线5mm铺贴。
创结构“长城杯”技术交底
万福家园C区工程技术交底工程名称：万福家园C区工程地址：通州区永顺路结构类型：全现浇剪力墙结构（局部框架）创优目标：确保北京市优质工程、确保“北京市结构长城杯”、争创建筑工程“鲁班奖”。
1．实测标准1.1、钢筋工程1）钢筋网片、骨架应全部绑扎，缺扣、松扣的数量不得超过应绑扣数的10%，且不应集中。
2）箍筋的加工应严格按规范的要求进行，即满足1350弯勾，平直长度不小于10d。
3）采用电渣压力焊和直螺纹机械连接时，接头处弯折不得大于40，即1米7公分。
4）采用电渣压力焊时，钢筋轴线位移不得大于0.1d，且不得大于2mm，无横向裂纹和烧伤，焊包均匀。
5）受力钢筋间距偏差为±10mm，排距为±5mm。
6）箍筋绑扎时间距偏差为±20mm。
7）受力钢筋保护层必须满足规范、设计及结构“长城杯”的要求。
1.2、模板工程1）模板采用硬拼接，不得采用胶带纸封贴，拼缝不得大于1.5mm。
2）标高偏差范围：+2mm、-5mm。
3）梁、柱、墙的截面尺寸偏差范围：+2mm、-5mm。
4）每层垂直度用2m托线板检查不得大于3mm。
5）相邻两模板的开面高低差不得大于2mm。
6）用2m靠尺检查，表面平整度不得大于5mm。
1.3、混凝土工程1）工程内任何一处均不得有露筋现象存在。
2）梁、柱、墙内不得有缝隙夹渣层。
3）标高每层偏差为：±5mm。
4）梁、柱、墙的截面尺寸偏差为：±5mm。
5）用2m托线板检查，墙、柱垂直度不得大于5mm。
1.4、砌体工程1）墙面垂直度：用2m托线板检查允许偏差不得超过3mm。
2）平整度：2m靠尺和塞尺检查，不得超过4mm。
3）10皮灰缝累计厚度：不超过5mm，水平和竖向灰缝厚度控制在10mm左右允许偏差控制在2mm以内。
4）水平灰缝平直度：拉10m线检查不超过6mm。
5）砂浆头缝饱满度：必须大于80%。
2．技术措施2.1、钢筋工程1）钢筋工程必须按照结构“长城杯”的要求进行，认真学习规范，掌握规范，用好规范，确实做好钢筋工程的质量。
长城杯钢筋交底
2.3.3.l墙钢筋型号、强度等级、布置间距、连接方式等见下表。
2.3.3.3墙钢筋的清理、校正方法同柱。

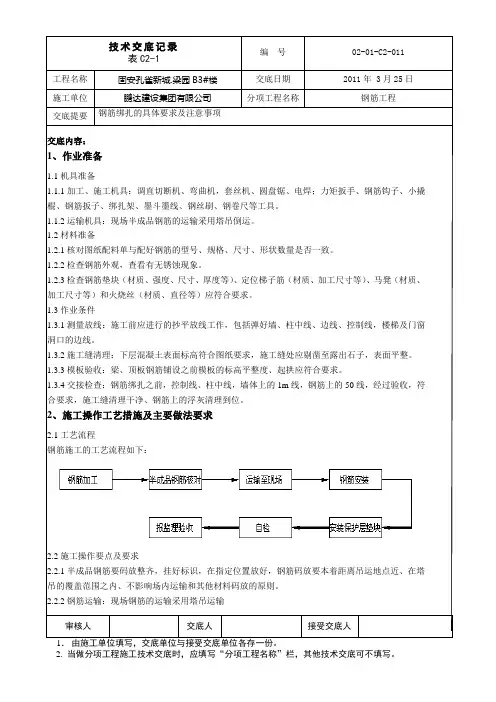

工程名称固安孔雀新城.梁园B3#楼交底日期2011年 3月25日施工单位鹏达建设集团有限公司分项工程名称钢筋工程交底提要钢筋绑扎的具体要求及注意事项梁上铁接头在跨中1/3范围内。
2.3.4.4梁端钢筋锚固长度：梁上铁伸入支座端部，且大于0.4la E（20钢筋为296mm、25钢筋为370mm）。
然后向下弯锚15d.上铁伸入支座端部，向上弯锚15d(20钢筋为300mm、25钢筋为375mm) 2.3.4.5梁箍筋绑扎要求:箍筋加密区在支座两端，自支座边50mm处起步，加密区长度大于1.5倍梁高和500mm之间的较大者。
2.3.4.6主次梁相交处附加箍筋设三道，箍筋直径同梁正常箍筋，间距100。
2.3.4.7梁保护层25mm，保护层采用塑料卡，间距300mm，梅花形布置。
2.3.5楼板钢筋绑扎2.3.5.1楼板厚度：180mm、150mm、140mm、130mm、120mm、100mm2.3.5.2铺顶板钢筋前，弹钢筋的间距分格线，按划好的间距，先摆放双向钢筋。
并且洞口加强筋、墙下加强筋要预先绑好，水电施工要及时跟进。
待施工完成后开始铺上铁。
2.3.5.3绑扎钢筋；钢筋相交点的绑扎要求用八字扣法，全部绑扎；，双层钢筋上下层之间马凳采用14钢筋焊制的工字形马蹬、间距@1000、平行于短跨方向放置。
2.3.5.4钢筋搭接：绑扎接头位置以50%相互错开、搭接长度1.4la E(12: 621mm、14: 725mm、12: 828mm)。
2.3.5.5钢筋锚固；楼板内主筋应锚入梁内或墙内，锚固长度≥5d2.3.5.6楼板钢筋保护层厚度15mm，垫块采用混凝土垫块，间距600mm,梅花型布置。
2.3.6成货品保护措施2.3.6.1原材钢筋进场后，钢筋堆料场场地平整并垫双层100㎜×100㎜木方，将钢筋架空堆放。
长城杯检查钢筋加工绑扎注意事项

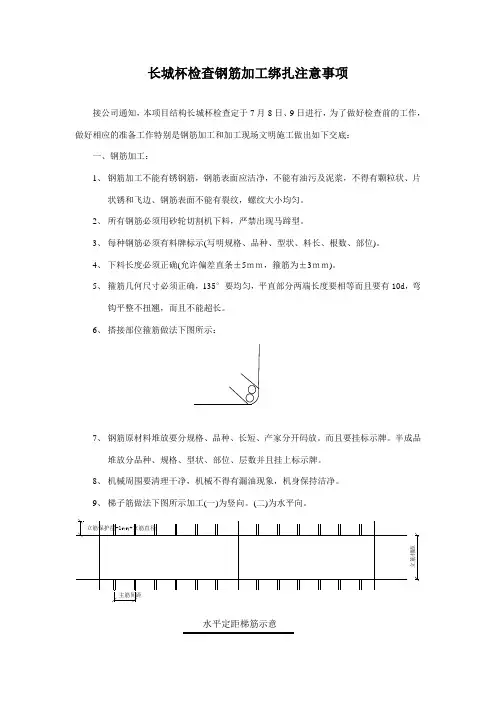

长城杯检查钢筋加工绑扎注意事项接公司通知，本项目结构长城杯检查定于7月8日、9日进行，为了做好检查前的工作，做好相应的准备工作特别是钢筋加工和加工现场文明施工做出如下交底：一、钢筋加工：1、 钢筋加工不能有锈钢筋，钢筋表面应洁净，不能有油污及泥浆，不得有颗粒状、片状锈和飞边、钢筋表面不能有裂纹，螺纹大小均匀。
2、 所有钢筋必须用砂轮切割机下料，严禁出现马蹄型。
3、 每种钢筋必须有料牌标示(写明规格、品种、型状、料长、根数、部位)。
4、 下料长度必须正确(允许偏差直条±5ｍｍ，箍筋为±3ｍｍ)。
5、 箍筋几何尺寸必须正确，135°要均匀，平直部分两端长度要相等而且要有10d ，弯钩平整不扭翘，而且不能超长。
6、 搭接部位箍筋做法下图所示：7、 钢筋原材料堆放要分规格、品种、长短、产家分开码放。
而且要挂标示牌。
半成品堆放分品种、规格、型状、部位、层数并且挂上标示牌。
8、 机械周围要清理干净，机械不得有漏油现象，机身保持洁净。
9、 梯子筋做法下图所示加工(一)为竖向。
(二)为水平向。
水平定距梯筋示意立筋保护层-1+立筋直径主筋间距立筋排距立筋排距墙厚水平筋直径+保护层-mm ≥层高+500m m 竖向定梯子筋示意二、钢筋绑扎：1、首先要在下一层做好基础工作，墙体、节点预留部位的钢筋间距、保护层、预留筋长度、钢筋上不能有污染等。
214以下采用绑扎搭接，搭接部位箍筋要加密，加密间距为钢筋直径5d(14为70ｍｍ)，起步筋要根据暗柱箍筋组合的实际情况来决定(但不得大于50ｍｍ)，要保证水平筋起步50ｍｍ(箍筋和水平筋不能重叠，箍筋和水平筋要分开10~20ｍｍ)。
3、暗柱主筋绑扎首先要调整主筋的间距排距垂直度，不能有弯曲，箍筋和主筋必须紧贴，箍筋开口必须错开25%，暗柱绑扎丝要双丝，并拧紧不能有松动，箍筋间距按200ｍｍ(加密区除外)，1米内允许误差±3ｍｍ，暗柱上端距底板300ｍｍ处有固定箍绑扎牢固。
地上墙体钢筋绑扎技术交底长城杯标准
钢筋直径为20mm时
1180mm
1040mm
960mm
钢筋直径为22mm时
1298mm
1144mm
1056mm
钢筋直径为25mm时
1475mm
1300mm
1200mm
10、墙体钢筋节点构造：
四、安全注意事项
1、施工过程中必须有足够的安全保证措施，做到工种之间相互配合，不盲目施工。
2、确保安全第一、预防为主，加强个人的自我保护意识，进入施工现场戴好安全帽，高空作业系好安全带。
一、施工准备
1、材料及主要机具：
1.1钢筋：根据钢筋料单提供的各种规格钢筋，并已加工成型；
1.2铁丝：采用22#火烧丝，铁丝的切断长度要满足使用要求；
1.3控制保护层用的水泥砂浆垫块及塑料垫块。
1.4工具：钢筋钩子、撬棒、绑扎架、钢筋刷子、粉笔、卷尺等。
2、作业条件：
2.1钢筋已按要求进场及配料，并已分类堆放。
5）绑扎剪力墙洞口连梁锚固筋进组合柱范围内的箍筋，其在底层和顶层处应按设计间距满加，中间层连梁锚固筋进组合柱距洞口边50mm处应有一根箍筋。
3、墙体钢筋绑扎
1、立竖筋：将竖筋与下层或底板伸出的搭接筋绑扎（墙竖筋从暗柱边处出5cm起），在竖筋上划好水平筋分档标志，接着绑其余竖筋，最后再绑扎其余横筋。
2、墙体水平筋的绑扎：间距按图纸要求，接头按同一截面50%错开，两对面接头端距≥500。
2）先穿梁上部主筋，同时把整根梁所需的箍筋套好，穿放梁主筋时要根据暗柱主筋上的标高线复核梁的顶面标高；然后穿梁下部主筋，梁的主筋必须穿在暗柱主筋内侧。
3）按设计箍筋间距调整梁箍筋，并与主筋绑扎牢固；在洞口边的第一根箍筋距离洞边暗柱5cm。

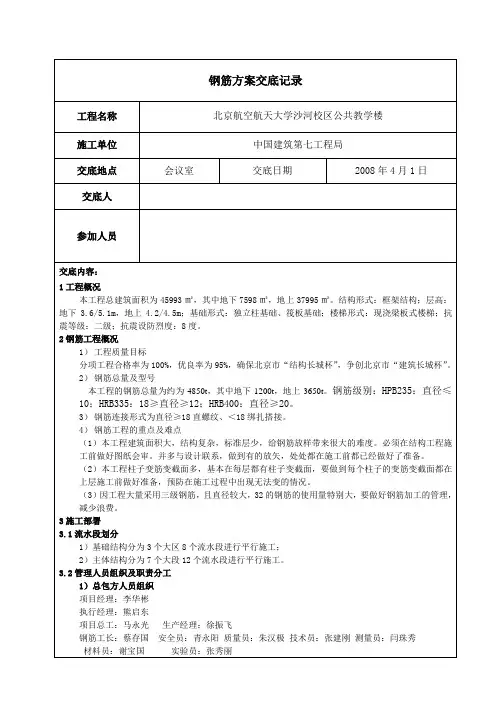

长城杯钢筋施工方案交底
（1）钢筋切断前必须把当天需要加工的钢筋的总量、尺寸、型号进行统计，合理配好钢筋后，方可进行下料。
（2）钢筋的切断必须按照方案上的要求进行，从而避免机械的损坏或者影响工人安全。
（3）切断的钢筋半成品直径≤12的要一起加工的几根要20#钢丝绑扎在一起。所有的钢筋都要码放整齐，并且挂上标志牌。
4.2材料准备
1)材料进场流程
2）材料的存放Leabharlann 材料进场后必须要分批、分炉号、分规格、分等级挂牌标识。
4.3机具准备
进入现场的钢筋机械在使用前，必须经项目工程部、安全部检查验收，合格后方可使用。操作人员需持证上岗作业，并在机械旁挂牌注明安全操作规程，操作人姓名。责任到人。
5.主要施工方法及措施
5.1钢筋加工
2）保护要到位，现场工人必须佩戴安全帽。绑扎部位的临边防护要及时到位。
10.环保措施
钢筋工程主要的环保措施体现在以下几个方面
1)噪声控制
2)扬尘控制
5.7 楼梯钢筋工艺流程
铺设楼梯底模→画位置线→绑平台梁主筋→绑踏步板及平台板主筋→绑分布筋→绑踏步筋→安装踏步板侧模→验收→浇筑砼
5.8滚轧直螺纹加工及连接
1)滚轧直螺纹加工
（1）丝头的加工尺寸
表5.8 丝头加工尺寸（mm）
规格
螺纹尺寸
丝头长度
完整丝扣圈数
18
M19×2.5
27.5
7
20
M21×2.5
30
8
22
M23×2.5
32.5
9
25
M 26×3
35
9
28
M 29×3
40
10
32
M 33×3
45
长城杯地上县医院地上框架柱钢筋绑钢筋绑扎技术交底
、14、828、32。
1.2.2钢筋半成品：必须符合配料单的规格、尺寸、形状、数量，检查钢筋外观无锈蚀、无污染、无变形。
框架柱纵向受力钢筋的规格、型号：18、20、22、25、28、32。
全部采用，接头第一步出板面1000mm，第二步与第一步错开18取2022取770 mm、25取880 mm、28取1000 mm32取1200mm）。
每一步直螺纹套筒接头在同一平面内。
、12@100/200、12@100、14@100/200，并且不小于ф8取，ф1012取14取框架柱箍筋加密区长度：框架梁上、下部箍筋加密区长度不小于梁下框架柱净高h=700mm、800mm箍筋加密取（182022取18取、20取690mm、22760mm；边柱两侧竖筋均18取20取1350mm、22取1490m30mm厚度砂浆垫块，竖向间距不大于800mm18钢筋焊接制作定位措施筋，做法见下图。
: 18、20、22、2528、12@15014@100；连接方式为直螺纹连接。
2.2.2.2按图纸要求间距，计算好每根柱子箍筋数量，先套装箍筋在甩出的柱子筋上，然后连接柱子钢筋。
暗柱箍筋加密区范围同框架柱。
1820取22取25取、18箍筋加密，箍筋间距不大于5d（主筋直径），并且不大于100mm。
墙体钢筋绑扎，筋规格及间距为12@20014@200用搭接连接方式；16@200修整预留插筋→绑扎墙体竖向钢筋→绑墙体定位横筋→绑水平筋→墙体拉筋、定位筋→加钢筋保护16取14取670mm、1214、121216取（当混凝土强度≥时：12取14取时：12；如平直段长度不能满足锚固需要，通过增加钢筋端头弯钩长度以保证锚固长度要求。
如下图；12=120mm 14=140mm3.2.4钢筋安装及预埋件位置的允许偏差值2、当作分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
长城杯东3楼技术交底(地上钢筋绑扎)
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
直径同墙筋1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
技术交底记录表C2-1编号工程名称园景阁小区二期工程东3楼交底日期2003年9月20日施工单位住三第六项目部分项工程名称钢筋绑扎工程交底提要地上钢筋绑扎的相关材料、机具准备、质量要求及施工工艺审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
