52单片机指令汇总
单片机指令大全
单片机指令大全- - 指令格式功能简述字节数周期一、数据传送类指令MOV A， Rn 寄存器送累加器 1 1MOV Rn，A 累加器送寄存器 1 1MOV A ，＠Ri 内部RAM单元送累加器 1 1MOV ＠Ri ，A 累加器送内部RAM单元 1 1MOV A ，#data 立即数送累加器 2 1MOV A ，direct 直接寻址单元送累加器 2 1MOV direct ，A 累加器送直接寻址单元 2 1MOV Rn，#data 立即数送寄存器 2 1MOV direct ，#data 立即数送直接寻址单元 3 2MOV ＠Ri ，#data 立即数送内部RAM单元 2 1MOV direct ，Rn 寄存器送直接寻址单元 2 2MOV Rn ，direct 直接寻址单元送寄存器 2 2MOV direct ，＠Ri 内部RAM单元送直接寻址单元 2 2 MOV ＠Ri ，direct 直接寻址单元送内部RAM单元 2 2 MOV direct2，direct1 直接寻址单元送直接寻址单元 3 2 MOV DPTR ，#data16 16位立即数送数据指针 3 2 MOVX A ，＠Ri 外部RAM单元送累加器(8位地址) 1 2 MOVX ＠Ri ，A 累加器送外部RAM单元(8位地址) 1 2 MOVX A ，＠DPTR 外部RAM单元送累加器(16位地址) 1 2MOVX ＠DPTR ，A 累加器送外部RAM单元(16位地址) 1 2 MOVC A ，＠A+DPTR 查表数据送累加器(DPTR为基址) 1 2 MOVC A ，＠A+PC 查表数据送累加器(PC为基址) 1 2 XCH A ，Rn 累加器与寄存器交换 1 1XCH A ，＠Ri 累加器与内部RAM单元交换 1 1 XCHD A ，direct 累加器与直接寻址单元交换 2 1XCHD A ，＠Ri 累加器与内部RAM单元低4位交换 1 1 SWAP A 累加器高4位与低4位交换 1 1POP direct 栈顶弹出指令直接寻址单元 2 2PUSH direct 直接寻址单元压入栈顶 2 2二、算术运算类指令ADD A， Rn 累加器加寄存器 1 1ADD A，＠Ri 累加器加内部RAM单元 1 1ADD A， direct 累加器加直接寻址单元 2 1ADD A， #data 累加器加立即数 2 1ADDC A， Rn 累加器加寄存器和进位标志 1 1ADDC A，＠Ri 累加器加内部RAM单元和进位标志 1 1 ADDC A， #data 累加器加立即数和进位标志 2 1 ADDC A， direct 累加器加直接寻址单元和进位标志 2 1INC A 累加器加1 1 1INC Rn 寄存器加1 1 1INC direct 直接寻址单元加1 2 1INC ＠Ri 内部RAM单元加1 1 1INC DPTR 数据指针加1 1 2DA A 十进制调整 1 1SUBB A， Rn 累加器减寄存器和进位标志 1 1 SUBB A，＠Ri 累加器减内部RAM单元和进位标志 1 1 SUBB A， #data 累加器减立即数和进位标志 2 1 SUBB A， direct 累加器减直接寻址单元和进位标志 2 1 DEC A 累加器减1 1 1DEC Rn 寄存器减1 1 1DEC ＠Ri 内部RAM单元减1 1 1DEC direct 直接寻址单元减1 2 1MUL AB 累加器乘寄存器B 1 4DIV AB 累加器除以寄存器B 1 4三、逻辑运算类指令ANL A， Rn 累加器与寄存器 1 1ANL A，＠Ri 累加器与内部RAM单元 1 1ANL A， #data 累加器与立即数 2 1ANL A， direct 累加器与直接寻址单元 2 1ANL direct， A 直接寻址单元与累加器 2 1ANL direct， #data 直接寻址单元与立即数 3 1ORL A， Rn 累加器或寄存器 1 1ORL A，＠Ri 累加器或内部RAM单元 1 1ORL A，#data 累加器或立即数 2 1 ORL A，direct 累加器或直接寻址单元 2 1 ORL direct， A 直接寻址单元或累加器 2 1 ORL direct， #data 直接寻址单元或立即数 3 1 XRL A， Rn 累加器异或寄存器 1 1XRL A，＠Ri 累加器异或内部RAM单元 1 1 XRL A，#data 累加器异或立即数 2 1 XRL A，direct 累加器异或直接寻址单元 2 1 XRL direct， A 直接寻址单元异或累加器 2 1 XRL direct， #data 直接寻址单元异或立即数 3 2 RL A 累加器左循环移位 1 1RLC A 累加器连进位标志左循环移位 1 1 RR A 累加器右循环移位 1 1RRC A 累加器连进位标志右循环移位 1 1 CPL A 累加器取反 1 1CLR A 累加器清零 1 1四、控制转移类指令类ACCALL addr11 2KB范围内绝对调用 2 2 AJMP addr11 2KB范围内绝对转移 2 2 LCALL addr16 2KB范围内长调用 3 2 LJMP addr16 2KB范围内长转移 3 2 SJMP rel 相对短转移 2 2JMP ＠A+DPTR 相对长转移 1 2RET 子程序返回 1 2RET1 中断返回 1 2JZ rel 累加器为零转移 2 2JNZ rel 累加器非零转移 2 2CJNE A ，#data ，rel 累加器与立即数不等转移 3 2 CJNE A ，direct ，rel 累加器与直接寻址单元不等转移 3 2 CJNE Rn，#data ，rel 寄存器与立即数不等转移 3 2 CJNE ＠Ri ，#data，rel RAM单元与立即数不等转移 3 2 DJNZ Rn ，rel 寄存器减1不为零转移 2 2 DJNZ direct ，rel 直接寻址单元减1不为零转移 3 2 NOP 空操作 1 1五、布尔操作类指令MOV C， bit 直接寻址位送C 2 1MOV bit， C C送直接寻址位 2 1CLR C C清零 1 1CLR bit 直接寻址位清零 2 1CPL C C取反 1 1CPL bit 直接寻址位取反 2 1SETB C C置位 1 1SETB bit 直接寻址位置位 2 1ANL C， bit C逻辑与直接寻址位 2 2ANL C， /bit C逻辑与直接寻址位的反 2 2ORL C， bit C逻辑或直接寻址位 2 2ORL C， /bit C逻辑或直接寻址位的反 2 2JC rel C为1转移 2 2JNC rel C为零转移 2 2JB bit，rel 直接寻址位为1转移 3 2JNB bit，rel 直接寻址为0转移 3 2JBC bit，rel 直接寻址位为1转移并清该位 3 2单片机MCS-51系列指令快速记忆法随着微电子技术和超大规模集成电路技术的发展，单片微型计算机以其体积小、性价比高、功能强、可靠性高等独有的特点，在各个领域（如工业控制、家电产品、汽车电子、通信、智能仪器仪表）得到了广泛的应用。
单片机指令大全
引言概述：单片机指令是嵌入式系统设计中至关重要的一部分，它们定义了单片机的功能和操作。
本文是单片机指令大全系列的第二部分，旨在提供更多全面的单片机指令信息，帮助读者更好地理解和应用单片机指令。
正文内容：一、移位指令1.逻辑左移指令:将操作数的每一位向左移动一位，并且最低位填充0。
2.逻辑右移指令:将操作数的每一位向右移动一位，并且最高位填充0。
3.算术右移指令:将操作数的每一位向右移动一位，并且最高位保持不变。
4.循环左移指令:将操作数的每一位向左循环移动一位，即最高位移动到最低位。
5.循环右移指令:将操作数的每一位向右循环移动一位，即最低位移动到最高位。
二、逻辑运算指令1.逻辑与指令:对操作数进行逻辑与运算，将两个二进制数对应位上的值进行逻辑与操作。
2.逻辑或指令:对操作数进行逻辑或运算，将两个二进制数对应位上的值进行逻辑或操作。
3.逻辑非指令:对操作数进行逻辑非运算，将二进制数的每一位取反。
4.逻辑异或指令:对操作数进行逻辑异或运算，将两个二进制数对应位上的值进行逻辑异或操作。
5.逻辑移位指令:将操作数进行逻辑左移或右移。
三、算术运算指令1.加法指令:对操作数进行加法运算，并将运算结果保存到指定的寄存器或存储器中。
2.减法指令:对操作数进行减法运算，并将运算结果保存到指定的寄存器或存储器中。
3.乘法指令:对操作数进行乘法运算，并将运算结果保存到指定的寄存器或存储器中。
4.除法指令:对操作数进行除法运算，并将运算结果保存到指定的寄存器或存储器中。
5.移位指令:对操作数进行移位运算，包括算术左移、算术右移、循环左移和循环右移。
四、输入输出指令1.读取输入指令:从指定的输入设备读取数据，并将数据保存到指定的寄存器或存储器中。
2.输出显示指令:将指定的数据从寄存器或存储器中读取，并显示到指定的输出设备上。
3.端口输入指令:从指定的端口读取数据，并将数据保存到指定的寄存器或存储器中。
4.端口输出指令:将指定的数据从寄存器或存储器中读取，并输出到指定的端口上。
51单片机指令大全
51单片机指令大全1 MOV A,Rn 寄存器内容送入累加器2 MOV A,direct 直接地址单元中的数据送入累加器3 MOV A,@Ri 间接RAM 中的数据送入累加器4 MOV A,#tata 立即数送入累加器5 MOV Rn,A 累加器内容送入寄存器6 MOV Rn,direct 直接地址单元中的数据送入寄存器7 MOV Rn,#data 立即数送入寄存器8 MOV direct,A 累加器内容送入直接地址单元9 MOV direct,Rn 寄存器内容送入直接地址单元10 MOV direct,direct 直接地址单元中的数据送入另一个直接地址单元11 MOV direct,@Ri 间接RAM 中的数据送入直接地址单元12 MOV direct,#data 立即数送入直接地址单元13 MOV @Ri,A 累加器内容送间接RAM 单元14 MOV @Ri,direct 直接地址单元数据送入间接RAM 单元15 MOV @RI,#data 立即数送入间接RAM 单元16 MOV DRTR,#dat16 16 位立即数送入地址寄存器17 MOVC A,@A+DPTR 以DPTR为基地址变址寻址单元中的数据送入累加器18 MOVC A,@A+PC 以PC 为基地址变址寻址单元中的数据送入累加器19 MOVX A,@Ri 外部RAM（8 位地址）送入累加器20 MOVX A,@DPTR 外部RAM（16 位地址）送入累加器21 MOVX @Ri,A 累计器送外部RAM（8 位地址）22 MOVX @DPTR,A 累计器送外部RAM（16 位地址）23 PUSH direct 直接地址单元中的数据压入堆栈24 POP direct 弹栈送直接地址单元25 XCH A,Rn 寄存器与累加器交换26 XCH A,direct 直接地址单元与累加器交换27 XCH A,@Ri 间接RAM 与累加器交换28 XCHD A,@Ri 间接RAM 的低半字节与累加器交换算术操作类指令：1 ADD A,Rn 寄存器内容加到累加器2 ADD A,direct 直接地址单元的内容加到累加器3 ADD A,@Ri 间接ROM 的内容加到累加器4 ADD A,#data 立即数加到累加器5 ADDC A,Rn 寄存器内容带进位加到累加器6 ADDC A,direct 直接地址单元的内容带进位加到累加器7 ADDC A,@Ri 间接ROM 的内容带进位加到累加器8 ADDC A,#data 立即数带进位加到累加器9 SUBB A,Rn 累加器带借位减寄存器内容10 SUBB A,direct 累加器带借位减直接地址单元的内容11 SUBB A,@Ri 累加器带借位减间接RAM 中的内容12 SUBB A,#data 累加器带借位减立即数13 INC A 累加器加114 INC Rn 寄存器加115 INC direct 直接地址单元加116 INC @Ri 间接RAM 单元加117 DEC A 累加器减118 DEC Rn 寄存器减1 1 1219 DEC direct 直接地址单元减120 DEC @Rj 间接RAM 单元减 121 INC DPTR 地址寄存器DPTR 加 122 MUL AB A 乘以B，结果放在A23 DIV AB A 除以B，结果放在A24 DA A 累加器十进制调整布尔变量操作类指令：1 CLR C 清进位位2 CLR bit 清直接地址位3 SETB C 置进位位4 SETB bit 置直接地址位5 CPL C 进位位求反6 CPL bit 置直接地址位求反7 ANL C,bit 进位位和直接地址位相“与”8 ANL C,bit 进位位和直接地址位的反码相“与”9 ORL C,bit 进位位和直接地址位相“或”10 ORL C,bit 进位位和直接地址位的反码相“或”11 MOV C,bit 直接地址位送入进位位12 MOV bit,C 进位位送入直接地址位13 JC rel 进位位为1 则转移14 JNC rel 进位位为0 则转移15 JB bit,rel 直接地址位为1 则转移16 JNB bit,rel 直接地址位为0 则转移17 JBC bit,rel 直接地址位为1 则转移，该位清零逻辑操作数指令：1 ANL A,Rn 累加器与寄存器相“与”2 ANL A,direct 累加器与直接地址单元相“与”3 ANL A,@Ri 累加器与间接RAM 单元相“与”4 ANL A,#data 累加器与立即数相“与”5 ANL direct,A 直接地址单元与累加器相“与”6 ANL direct,#data 直接地址单元与立即数相“与”7 ORL A,Rn 累加器与寄存器相“或”8 ORL A,direct 累加器与直接地址单元相“或”9 ORL A,@Ri 累加器与间接RAM 单元单元相“或”10 ORL A,#data 累加器与立即数相“或”11 ORL direct,A 直接地址单元与累加器相“或”12 ORL direct,#data 直接地址单元与立即数相“或”13 XRL A,Rn 累加器与寄存器相“异或”14 XRL A,direct 累加器与直接地址单元相“异或”15 XRL A,@Ri 累加器与间接RAM 单元单元相“异或”16 XRL A,#data 累加器与立即数相“异或”17 XRL direct,A 直接地址单元与累加器相“异或”18 XRL direct,#data 直接地址单元与立即数相“异或”19 CLR A 累加器清“0”20 CPL A 累加器求反21 RL A 累加器循环左移22 RLC A 累加器带进位位循环左移23 RR A 累加器循环右移24 RRC A 累加器带进位位循环右移25 SWAP A 累加器半字节交换控制转移类指令：1 ACALL addr11 绝对（短）调用子程序2 LCALL addr16 长调用子程序3 RET 子程序返回4 RETI 中数返回5 AJMP addr11 绝对（短）转移6 LJMP addr16 长转移7 SJMP rel 相对转移8 JMP @A+DPTR 相对于DPTR 的间接转移9 JZ rel 累加器为零转移10 CJNE rel 累加器非零转移11 CJNE A,direct,rel 累加器与直接地址单元比较，不相等则转移12 CJNE A,#data,rel 累加器与立即数比较，不相等则转移13 CJNE Rn,#data,rel 寄存器与立即数比较，不相等则转移14 CJNE @Ri,#data,rel 间接RAM 单元与立即数比较，不相等则转移15 DJNZ Rn,rel 寄存器减1，非零转移16 DJNZ direct,erl 直接地址单元减1，非零转移17 NOP 空操作。

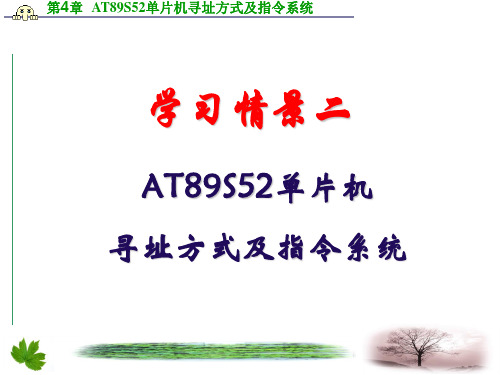

AT89S52单片机寻址方式及指令系统
01000000
第4章
AT89S52单片机寻址方式及指令系统
目标地址
JC rel； 4085H
设rel=85H ，Cy=1
PC 当前 值
第4章
AT89S52单片机寻址方式及指令系统
（七）位寻址 bit
位寻址是指对一些内部RAM和特殊功能寄存器 进行位操作时的寻址方式。 位寻址范围： （1）内部RAM的位寻址区，共16个单元的128位， 单元地址为20H～2FH，位地址为00H～7FH。可用 直接位地址或字节地址加位的表示方法。
第4章
AT89S52单片机寻址方式及指令系统
例如： MOV A ，@R1 ;机器码 E7H 设（R1）=60H ， （60H）=50H ， 执行结果 （A)=50H,该指令执行过程如图所示。
第4章
AT89S52单片机寻址方式及指令系统
（五）变址寻址
• 基址寄存器＋变址寄存器的间接寻址方式
DPTR/PC A MOVC A, @ A+DPTR (A) ((DPTR) + (A)) MOVC A, @ A+PC (A) ((PC) + (A) ) JMP @ A+DPTR (PC)=(A)+(DPTR)
RS1 0 0 1 1 RS0 0 1 0 1
第4章
AT89S52单片机寻址方式及指令系统
MOV R3,#56H
寄存器 R0～R7 R0～R7 R0～R7 R0～R7
工作寄存器（00H—1FH)
寄存器组 第0组 第1组 第2组 第3组 片内RAM地址 00H～07H 08H～0FH 10H～17H 18H～1FH
第4章
AT89S52单片机寻址方式及指令系统
单片机指令说明(汇编)
汇编伪指令注释：1、DS －－－预留存储区命令格式：〔标号:〕 DS 表达式值其功能是从指定地址开始，定义一个存储区，以备源程序使用。
存储区预留的存储单元数由表达式的值决定。
TMP: DS 1从标号TEP地址处开始保留1个存储单元（字节）。
2、BIT－－－定义位命令格式：字符名称 BIT 位地址其功能用于给字符名称定义位地址。
SPK BIT P3.7经定义后，允许在指令中用SPK代替P3.7。
3、USING指令USING指令通知汇编器使用8051的哪一个工作寄存器组。
格式： USING 表达式（值必须为0－3，默认值为0。
）USING 0使用第0组工作寄存器。
4、SEGMENT指令SEGMENT 指令用来声明一个再定位段和一个可选的再定位类型。
格式：再定位段名 SEGMENT 段类型〔再定位类型〕其中，“再定位段名”用于指明所声明的段。
“段类型”用于指定所声明的段将处的存储器地址空间。
可用的段类型有 CODE、XDATA、DATA、IDATA和BIT。
STACK_SEG SEGMENT IDATADATA_SEG SEGMENT DATA5、RSEG－－－再定位段选择指令再定位段选择指令为RSEG，用于选择一个已在前面定义过的再定位段作为当前段。
格式： RSEG 段名段名必须是在前面已经声明过的再定位段。
DATA_SEG SEGMENT DATA ；声明一个再定位DATA段RSEG DATA_SEG ；选择前面声明的再定位DATA段作为当前段6、绝对段选择指令CSEG－－－绝对代码段DSEG－－－内部绝对数据段XSEG－－－外部绝对数据段ISEG －－－内部间接寻址数据段BSEG－－－绝对位寻址数据段格式：CSEG [AT 绝对地址表达式]DSEG [AT 绝对地址表达式]XSEG [AT 绝对地址表达式]ISEG [AT 绝对地址表达式]BSEG [AT 绝对地址表达式]括号内是可选项，用来指定当前绝对段的基地址。
(完整版)51单片机汇编指令(全)
指令中常用符号说明Rn当前寄存器区的8个工作寄存器R0~R7（n=0~7）Ri当前寄存器区可作为地址寄存器的2个工作寄存器R0和R1（i=0,1）Direct8位内部数据寄存器单元的地址及特殊功能寄存器的地址#data表示8位常数（立即数）#data16表示16位常数Add16表示16位地址Addr11表示11位地址Rel8位代符号的地址偏移量Bit表示位地址@间接寻址寄存器或基址寄存器的前缀( )表示括号中单元的内容(( ))表示间接寻址的内容指令系统数据传送指令（8个助记符）助记符中英文注释MOV Move 移动MOV A , Rn;Rn→A，寄存器Rn的内容送到累加器AMOV A , Direct;（direct）→A，直接地址的内容送AMOV A ,@ Ri;（Ri）→A，RI间址的内容送AMOV A , #data;data→A，立即数送AMOV Rn , A;A→Rn，累加器A的内容送寄存器RnMOV Rn ,direct;（direct）→Rn，直接地址中的内容送RnMOV Rn , #data;data→Rn，立即数送RnMOV direct , A;A→（direct），累加器A中的内容送直接地址中MOV direct , Rn;(Rn)→direct，寄存器的内容送到直接地址MOV direct , direct;(direct)→direct，直接地址的内容送到直接地址MOV direct , @Ri;（（Ri））→direct，间址的内容送到直接地址MOV direct , #data;8位立即数送到直接地址中MOV @Ri , A;(A)→@Ri，累加器的内容送到间址中MOV @Ri , direct;direct→@Ri，直接地址中的内容送到间址中MOV @Ri , #data; data→@Ri ，8位立即数送到间址中MOV DPTR , #data16;data16→DPTR,16位常数送入数据指针寄存器，高8位送入DPH，低8位送入DPL中（单片机中唯一一条16位数据传送指令）（MOV类指令共16条）MOVC Move Cod 查表指令MOVC A , @A+PC;PC+1→PC，（A+PC）→AMOVC A , @A+DPTR;(A+DPTR) →A(MOVC类指令共两条)MOVX Move External 与外部数据寄存区传送数据MOVX A , @DPTR;(DPTR)→A，DPTR间址单元内容送AMOVX @DPTR , A;A→（DPTR），A中内容送入DPTR间址单元MOVX A , @Ri;（Ri）→A，Ri间址单元内容送AMOVX @Ri , A;A→（Ri），A中内容送Ri间址单元(MOVX类指令4条)XCH Exchange 交换指令XCH A , Rn;Rn←→A , Rn的内容与A的内容交换XCH A , Direct; Direct ←→A ，直接地址的内容与A的内容交换XCH A , @Ri;（Ri）←→A ，间址的内容与A的内容交换XCHD Exchange Decimal十进制交换XCHD A , @Ri;(Ri.3~Ri.0) ←→A.3~A.0,间址内容低四位与A中内容低四位交换SWAP Swap 交换SWAP A;A.3~A.0←→ A.7~A.4 , A中低四位与高四位内容交换PUSH Push 入栈PUSH direct;SP+1→SP , (direct)→(SP);直接地址内容压入堆栈顶POP Pop 出栈POP direct;(SP)→(direct) , SP-1→SP;堆栈内容弹出到直接地址●算术运算类指令（7个助记符）ADD Add 加法运算ADD A , Rn;A + Rn→A , A与Rn的内容相加，结果送到A中ADD A , direct;(direct)+A→A,A与直接地址的内容相加，结果送到A中ADD A , @Ri;((Ri))+A→A, A与间址中的内容相加，结果送到A中ADD A , #data;data+A→A,A与立即数相加，和送入AADDC ADD with Carry 带进位加法ADDC A , Rn;A + Rn+CY→A , A与Rn的内容、进位状态相加，结果送到A中ADDC A , direct;(direct)+A+CY→A,A与直接地址的内容、进位状态相加，结果送到A中ADDC A , @Ri;((Ri))+A+CY→A, A与间址中的内容、进位状态相加，结果送到A中ADDC A , #data;data+A+CY→A,A与立即数、进位状态相加，和送入ASUBB Subbtract with Borrow 带进位减法SUBB A , Rn;A-Rn-CY→A,A减寄存器Rn的内容及进位标志，结果送ASUBB A , direct; A-(direct)-CY→A,A直接地址的内容及进位标志，结果送ASUBB A , @Ri; A-((Ri))-CY→A,A间址的内容及进位标志，结果送ASUBB A , #data; A-data-CY→A,A立即数及进位标志，结果送AMUL Multiply 乘法指令MUL AB;A x B→B和A，结果16位，高8位存入B，低8位存入A;若结果大于FFH，则将溢出标志OV置1DIV Divide 除法指令DIV AB;A÷B 商→A，余数→B;若除数为0，结果不确定，则将溢出标志OV置1INC Increment 加1指令INC A;A+1→A,A加1，结果放在AINC Rn; Rn +1→ Rn, Rn加1，结果放在RnINC direct; （direct）+1→ direct,直接地址的内容加1，结果放在该地址中INC @Ri;（（Ri））+1→( Ri),间址中的内容加1，结果放在该间址中INC DPTR;（DPTR）+1→DPTR,数据指针内容加1，结果放在数据指针寄存器（DPTR）中DEC Decrement 减1指令INC A;A-1→A,A减1，结果放在AINC Rn; Rn -1→ Rn, Rn减1，结果放在RnINC direct; （direct）-1→ direct,直接地址的内容减1，结果放在该地址中INC @Ri;（（Ri））-1→( Ri),间址中的内容减1，结果放在该间址中DA Decimal Adjust 十进制加法调整指令DA A;在加法指令后，把A中二进制码自动调整为BCD码;DA A只能更跟在ADD或ADDC加法指令后，不适用于减法●逻辑运算指令（9个助记符）ANL Logical And 逻辑与运算ANL A , Rn; (A)与(Rn)→A, A的内容与Rn中的内容相与，结果放在A中ANL A , direct; (A)与(direct)→A, A的内容与直接地址中的内容相与，结果放在A中ANL A , @Ri; (A)与(（Ri）)→A, A的内容与间址的内容相与，结果放在A中ANL A , #data; (A)与(data)→A, A的内容与立即数相与，结果放在A中ANL direct , A; (direct)与(A)→direct, 直接地址中的内容相与A的内容相与，结果放在直接地址中ANL direct , #data;(direct)与#data→direct, 直接地址中的内容相与立即数相与，结果放在直接地址中ORL Logical OR 逻辑或运算ORL A , Rn; (A) 或(Rn)→A, A的内容与Rn中的内容相或，结果放在A中ORL A , direct; (A) 或(direct)→A, A的内容与直接地址中的内容相或，结果放在A中ORL A , @Ri; (A) 或(（Ri）)→A, A的内容与间址的内容相或，结果放在A中ORL A , #data; (A) 或(data)→A, A的内容与立即数相或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相或，结果放在直接地址中ORL direct , #data;(direct) 或#data→direct, 直接地址中的内容相与立即数相或，结果放在直接地址中XRL Logical exclusive or 逻辑异或运算ORL A , Rn; (A) 异或(Rn)→A, A的内容与Rn中的内容相异或，结果放在A中ORL A , direct; (A) 异或(direct)→A, A的内容与直接地址中的内容相异或，结果放在A中ORL A , @Ri; (A) 异或(（Ri）)→A, A的内容与间址的内容相异或，结果放在A中ORL A , #data; (A) 异或(data)→A, A的内容与立即数相异或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相异或，结果放在直接地址中ORL direct , #data;(direct) 异或#data→direct, 直接地址中的内容相与立即数相异或，结果放在直接地址RL Rotate Left 循环左移指令RL A;每执行一次，A中的内容左移一位RR Rotate Right 循环右移指令RR A;每执行一次，A中的内容右移一位RLC Rotate Left with the Carry flag 带进位循环左移指令RLC A;每执行一次，CY和A中的内容左移一位RRC Rotate Right with the Carry flag带进位循环又移指令RRC A;每执行一次，CY和A中的内容右移一位注意：循环移位指令只能对A中的内容进行移位操作CPL Complement 取反指令（求补指令）CPL A;累加器内容按位取反，0变1,1变0CLR Clear 清零指令CLR A;累加器清零（A各位全变为0）●控制转移指令（9个助记符）LJMP Long Jump 长跳转指令LJMP add16;add16→PC,无条件跳转到add16地址，可在64KB范围内转移AJMP Absolute Jump 绝对跳转指令AJMP add11;add11→PC,无条件跳转到add11地址，可在2KB范围内转移SJMP Short Jump 短跳转指令SJMP rel;PC+2+rel→PC，rel是偏移量，8位有符号数（-127~127），可向前后跳转±128个地址单元JMP Jump 跳转指令JMP @A+DPTR;A+DPTR→PC,属于散转指令，无条件转向A与DPTR内容相加后形成的新地址JZ Jump if acc is Zero累加器为零转移JZ rel;A=0转向PC+2+rel→PC,A≠0，顺序执行JNZ Jump if acc is Not Zero累加器不为零转移JNZ rel;A≠0转向PC+2+rel→PC,A=0，顺序执行CJNE Compare and Jump if Not Equal比较不相等则转移CJNE A , direct , rel;A≠（direct）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（direct）CY=0, (A)<（direct）CY=1CJNE A , #data , rel;A≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（data）CY=0,( A)<（data）CY=1CJNE Rn , #data , rel; Rn≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; (Rn) >（data）CY=0, (Rn) <（data）CY=1CJNE @Ri , #data , rel;((Ri))≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; ((Ri))>（data）CY=0, ((Ri)) <（data）CY=1DJNE Decrement and Jump if Not Zero 减1不为0则转移DJNE Rn , rel;Rn-1→Rn, Rn≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）DJNZ direct , rel;(direct-1)→direct, direct≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）LCALL Long Call 长条用指令LCALL addr16;调用程序入口地址为addr16的之程序ACALL Absolute Call短调用ACALL addr11;调用程序入口地址为addr11的之程序RET ReturnRET;放在子程序最后，使程序准确返回到主程序断点处RETI Return from InterruptRETI;中断返回指令，能清楚优先级状态NOP No Operation 空操作指令NOP;空操作，产生一个机器周期延时●位操作指令MOV Move 数据传送指令MOV C , bit;（bit）→C，寻址位的状态送入CMOV bit , C;（C）→bit，C的转态送入地址中CLR Clear 清零指令CLR C;0→C,清零累加器CLR bit;清零直接寻址位CPL Complement 取反指令（求补指令）CPL C;c取反CPL bit;直接寻址位取反SETB Set Bit 置位SETB C;C置1SETB bit;直接寻址位置1ANL And Logical 与逻辑运算ANL C , bit;直接寻址位与C相与，结果放在CANL C , /bit; 直接寻址位与非C相与，结果放在CORL OR Logical 或逻辑运算ORL C , bit;直接寻址位与C相或，结果放在CORL C , /bit; 直接寻址位与非C相或，结果放在CJC Jump if Carry is set 进位位为1则转移JC rel;C=1,转向PC+2+rel→PC，否则顺序执行PC+2→PCJNC Jump if Carry is Not set 进位位为不为1则转移JNC rel;C=0,转向PC+2+rel→PC，否则顺序执行PC+2→PCJB Jump if Bit is set 进位位为1则转移JB bit , rel;（bit）=1,转向PC+3+rel→PC，否则顺序执行PC+3→PCJNB Jump if Bit is Not set 进位位为1则转移JNB bit , rel;（bit）=0,转向PC+3+rel→PC，否则顺序执行PC+3→PCJBC Jump if Bit is set and Clear bit指定位等于1转移并清该位JBC bit , rel; （bit）=1,转向PC+3+rel→PC，同时0→bit否则顺序执行PC+3→PC伪指令ORG Origin 代码起始地址指令ORG 0000HMOV A , #0010H;这条指令从0000H这个地址单元开始写起END End 汇编程序结束指令END;汇编指令结束DB字节定义伪指令ORG 1000HDB 01H , 02H;则(1000H)=01H，(1001H)=02HORG 1100HDB ‘01’;则(1100H)=30H,30H是0的ASCII码,(1101H)=31H,31H是1的ASCII码DW双字节定义伪指令ORG 2000HDW 2546H , 0178H; (2000H)=25H, (2001H)=46H, (2002H)=01H, (2003H)=78H,EQU数据赋值伪指令X EQU n;将n的值赋给xBIT位数据赋值伪指令y BIT b;y是用户定义标号，b为0或1MACRO宏指令宏指令名MACRO 形式参数······代码段······ENDM;宏指令定义结束寻址方式及相关的存储空间寻址方式寻址范围寄存器寻址R0~R7A 、B、C(CY)、AB（双字节）、DPTR（双字节）、PC（双字节）直接寻址内部RAM低128字节特殊功能寄存器内部RAM位寻区的128个位特殊功能寄存器中可寻址的位寄存器间接寻址内部数据存储器RAM【@R0,@R1,@SP（仅PUSH,POP）】内部数据存储器单元的低4位（@R0,@R1）外部RAM或I/O口（@R0,@R1，@DPTR）立即寻址程序存储器（常数）程序存储器（@A+PC,@A+DPTR）基寄存器加变址寄存器间接寻址。
(完整版)单片机指令大全
一个单片机所需执行指令的集合即为单片机的指令系统。
单片机使用的机器语言、汇编语言及高级语言，但不管使用是何种语言，最终还是要“翻译”成为机器码，单片机才能执行之。
现在有很多半导体厂商都推出了自己的单片机，单片机种类繁多，品种数不胜数，值得注意的是不同的单片机它们的指令系统不一定相同，或不完全相同。
但不管是使用机器语言、汇编语言还是高级语言都是使用指令编写程序的。
所谓机器语言即指令的二进制编码，而汇编语言则是指令的表示符号。
在指令的表达式上也不会直接使用二进制机器码，最常用的是十六进制的形式。
但单片机并不能直接执行汇编语言和高级语言，都必须通过汇编器“翻译”成为二进制机器码方能执行，但如果直接使用二进制来编写程序，那将十分不便，也很难记忆和识别，不易编写、难于辨读，极易出错，同时出错了也相当难查找。
所以现在基本上都不会直接使用机器语言来编写单片机的程序。
最好的办法就是使用易于阅读和辨认的指令符号来代替机器码，我们常称这些符号为助记符，用助记符的形式表示的单片机指令就是汇编语言，为便于记忆和阅读，助记符号通常都使用易于理解的英文单词和拼音字母来表示。
每种单片机都有自己独特的指令系统，那么指令系统是开发和生产厂商定义的，如要使用其单片机，用户就必须理解和遵循这些指令标准，要掌握某种（类）单片机，指令系统的学习是必须的。
MCS-51共有111条指令，可分为5类：[1].数据传送类指令（共29条）[2].算数运算类指令（共24条）[3].逻辑运算及移位类指令（共24条）[4].控制转移类指令（共17条）[5].布尔变量操作类指令（共17条）一些特殊符号的意义在介绍指令系统前，我们先了解一些特殊符号的意义，这对今后程序的编写都是相当有用的。
Rn——当前选中的寄存器区的8个工作寄存器R0—R7（n=0-7）。
Ri——当前选中的寄存器区中可作为地址寄存器的两个寄存器R0和R1（i=0,1）direct—内部数据存储单元的8位地址。
8051单片机21个特殊功能寄存器和指令汇总
MCS－51单片机21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SF R存储空间中，地址空间为80H-FFH，在这片SF R空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。
在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有R OM，用来存放程序，有R AM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SF R）。
这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。
它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。
自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。
该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3、PSW-----程序状态字。
这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。
它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。
8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。
这样就没事了。
单片机指令(自己整理的)
单片机指令单片机指令分为5类：数据传送类算术运算类逻辑运算及移位类控制转移类位操作类数据传送类指令：(29) 4、数据交换整字节交换：XCH A ,RnXCH A ,@Ri半字节交换：（A的低4位与RAM低4位交换）XCHD A ,@Ri累加器高低半字节交换：（A的高低半字节交换） SWAP A1、内部RAM数据传送8位立即数：MOV A, #dataMOV direct, #dataMOV @Ri, #dataMOV Rn, #data16位立即数：MOV DPTR, #data内部RAM之间：MOV direct2, direct1MOV direct2, @RiMOV direct2, RnMOV @Ri, direct1MOV Rn, direct通过累加器传送：MOV A, directMOV A, @RiMOV A, RnMOV direct, AMOV @Ri, A2、外部数据存储器读写(只能用A使用间址寻址)Ri作为间址寄存器：Movx A, @RiMovx @Ri, ADPTR作为间址寄存器:Movx A, @DPTRMovx @DPTR, A5、堆栈操作PUSH directPOP direct3、程序存储器读指令Movc A, @A+DPTRMovc A, @A+PC算术运算类（24）1、加法指令： 6、乘除:ADD A, #data 乘（低8位给A，高8位给B）ADD A, direct MUL ABADD A,@Ri 除（商给A，余数给B）ADD A, Rn DIV AB2、带进位加法： 7、十进制调整：（紧跟加减反指令后）ADDC A, #data DA AADDC A,@RiADDC A, Rn3、带借位减法：SUBB A, #dataSUBB A, directSUBB A, @RiSUBB A, Rn4、加1：INC AINC directINC @RiINC RnINC DPTR5、减1：DEC ADEC directDEC @RiDEC Rn逻辑运算及移位类指令（24）1、逻辑“与”运算：ANL direct, AANL direct, #dataANL A, #dataANL A, @RiANL A, Rn2、逻辑“或”运算：ORL direct, AORL direct, #dataORL A, #dataORL A, directORL A, @RiORL A, Rn3、逻辑“异或”运算：XRL direct, AXRL direct, #dataXRL A, #dataXRL A, directXRL A, @RiXRL A, Rn4、累加器清零和取反：CLR ACPL A5、移位指令：RL A (累加器循环左移) RR A (累加器循环右移) RLC A (通过CY循环左移) RRC A (通过CY循环右移)控制转移类指令（17）2、条件转移指令累加器判零转移指令： JZ rel (零转移)JNZ rel （非零转移）数值比较转移指令： CJNZ A, #data ,relCJNZ A, direct, relCJNZ Rn,#data, relCJNZ @Ri,#data, rel减1条件转移指令： DJNZ Rn, relDJNZ direct, rel1、无条件转移指令长转移指令： LJMP addr 16绝对转移： AJMP addr 11短转移： SJMP rel变址寻址转移： JMP @A+DPTR3、空操作指令NOP4、子程序调用与返回指令组绝对调用指令： ACALL addr 11长调用指令： LCALL addr 16返回指令： RETRETI位操作类指令（17）1、位传送指令组MOV C, bitMOV bit, C2、位置位复位指令组SETB CSETB bitCLR CCLR bit3、位逻辑运算指令组ANL C, bitANL C, /bitORL C, bitORL C, /bitCPL CCPL bit4、位控制转移指令以C状态为条件的转移指令 JC relJNC rel以位状态为条件的转移指令 JB bit, relJNB bit, relJBC bit, rel。
51_52系列单片机特殊功能寄存器及资源映射方式总结
51系列单片机特殊功能寄存器总结第一节：片内RAM映射：51：00H_7FH 128B片内（DATA）,其中00H-07H: bank0,08H-0FH: bank1, 10H-17H: bank2,18H-1FH:bank3. 20H-2FH: 位寻址区（bdata）30H-7FH: 堆栈区。
80H-FFH: SFR区52：增加了80H-FFH间接寻址的片内RAM(IDATA)第二节：特殊功能寄存器(51)①TCON,地址：88H,定时器计数器控制，中断控制IT0/1:外部中断触发方式控制，置0，为低电平触发，置1，为下降沿触发。
每个机器周期的S5P2器件多外部触发采样。
响应中断需要两个机器周期。
IE0/1:外部中断请求标志，CPU响应中断后，硬件自动将IE清0TFx,定时器Tx溢出标志，计数溢出时，硬件将其置位，响应中断后，硬件将其清0，该位可由程序查询。
TRx, 定时器x运行控制，置1则启动定时器，清0则停止定时器。
②TMOD,地址：89H, 定时器计数器工作方式控制counter对外部输入外冲计数，计一次数需要两个机器周期。
GATE: 取反后与外部中断输入或运算后再同TCON的TRx位相与控制计数器的启与停，GATE为0时，允许TRx开启或停止计数器，为1时，允许INTx开启或停止计数器。
③TL0, 地址：8AH, 定时器0低八位④TL1, 地址：8BH, 定时器1低八位⑤TH0, 地址：8CH, 定时器0高八位⑥TH1, 地址：8DH, 定时器1高八位1⑦SCON, 地址：98H,串行通信控制寄存器S M2:方式2和方式3的多机通信控制位，在方式0中，SM2应置0。
REN:允许串行接收位，由软件置1时，允许接收，清0时。
禁止接收TB8：方式2和方式3中，发送的第9位数据，需要时由软件置位或复位。
RB8: 方式2和方式3中,接收到的第9位数据，在方式1时，RB是接收到停止位，在方式0时，不使用RB8.TI:接收中断标志，由硬件置1，在方式0时，串行发送到第8位结束时置1；在其他方式，串行口发送停止位时置1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
符号
全称
说明
数据传送类
1
MOV
move
对RAM和SFR的数据进行传送
2
MOVC
MoveCode
读取程序存储器数据表格的数据传送
3
MOVX
MoveExternalRAM
对外部RAM的数据传送
4
PUSH
Pushonto Stack
入栈
5
POP
PopfromStack
出栈
6
XCH
Exchange
字节交换
7
XCHD
Exchangelow-orderdigit
低半字节交换
8
SWAP
Swap
低四位与高四位互换
算数运算类
9
ADD
Addition
加法
10
ADDC
Addwithcarry
带进位加法
11
SUBB
Subtractwithborrow
带借位减法
12
INC
Increment
加1
13
DEC
Decrement
长转移
33
JMP
Jump
间接转移
34
JZ
Jumpifzero
结果为0则转移
35
JNZ
Jumpifnotzero
结果不为0则转移
36
CJNE
Comparejumpifnotequal
比较不相等则转移
37
DJNZ
Decrementjumpifnotzero
减1后不为0则转移
38
NOP
Nooperation
位为1则转移，并清楚该位
减1
14
MUL
Multiplication、multiply
乘法
15
DIV
Division、divide
除法
16
DA
累加器十进制调整
逻辑操作
18
ORL
Orlogic
逻辑或
19
XRL
Exclusive-orlogic
逻辑异或
20
CRL
Clear
清零
21
CPL
Complement
取反
22
RL
Rotateleft
循环左移
23
RLC
Rotateleftthroughthecarryflag
带进位循环左移
24
RR
Rotateright
循环右移
25
RRC
Rotaterightthroughthecarryflag
带进位循环右移
控制转移类
26
ACALL
Absolutesubroutinecall
空操作
位操作类
39
CRL
位清零
40
SETP
Setbit
位置1
41
MOV
Move
数据进行传送
42
JC
Jumpifthecarryflagisset
有进位则转移
43
JNC
Jumpifnotcarry
无进位则转移
44
LB
45
JNB
Jumpifthebitisnotset
位为0则转移
46
JBC
Jumpifthebitissetandclearthebit
子程序绝对调用
27
LCALL
Longsubroutinecall
子程序长调用
28
RET
Returnfrominterruption
子程序返回
29
RETI
Returnfrominterruption
中断返回
30
AJMP
Absolutejump
绝对转移
31
LJMP
Longjump
短转移
32
SJMP
Shortjump
