固定循环G90及实图编程实例
循环指令
⑸ Δu：X轴方向精加工余量的距离和方向（直径/半径
指定）。
上一页 下一页 返回
6.2 复合固定循环指令
⑹ Δw：Z轴方向精加工余量的距离和方向；
⑺ f、s、t：粗车循环中相关的进给速度，主轴转速及
刀具、刀补选择。
2）例题
如图6-14所示的零件，用外径粗车循环G71指令编制粗加
工程序。粗加工切削深度为5mm，退刀量为1mm，进给量
态有效；Δk：Z方向退刀量的距离和方向； d：分割数。此
值与粗切重复次数相同。Δi，Δk ，d可用系统中参数设定，
也可用程序指令数值，根据程序指令，参数值也改变。ns，
nf，∆u，∆w，f，s，t参数意义和G71相同。
上一页 下一页 返回
6.2 复合固定循环指令
2）例题。如图6-20所示的工件，用G73指令编制粗加工
上一页 下一页 返回
图6-12 单一循环编程举例
返回
6.1 单一固定循环指令
2）数值计算
⑴ 设定工件坐标原点，以工件右端面与轴线的交点为工
件原点建立工件坐标系。
⑵ 计算各基点坐标值，略。
⑶ 当计算精加工圆锥面时，圆锥面的起点的直径d，根
据公式 C D d L
，即 C 1 28 d
5 62
(t)；
⑴ Δd：切深量。是模态值，在下个指定前均有效。无
正负号，半径指定，切入方向决定于AAˊ方向。可用系统中
参数设定，也可用程序指令数值。程序指令数值优先。
⑵ e：退刀量。是模态值，在下次指定前均有效。可用
系统中参数设定，也可用程序指令数值。
⑶ ns：精加工形状程序段组的第一个程序段顺序号。
⑷ nf：精加工形状程序段组的最后一个程序段顺序号。

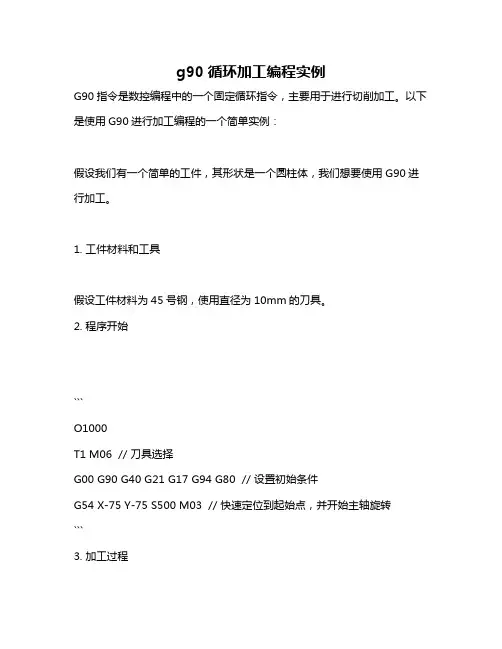

g90循环加工编程实例
g90循环加工编程实例
G90指令是数控编程中的一个固定循环指令，主要用于进行切削加工。
以下是使用G90进行加工编程的一个简单实例：
假设我们有一个简单的工件，其形状是一个圆柱体，我们想要使用G90进行加工。
1. 工件材料和工具
假设工件材料为45号钢，使用直径为10mm的刀具。
2. 程序开始
```
O1000
T1 M06 // 刀具选择
G00 G90 G40 G21 G17 G94 G80 // 设置初始条件
G54 X-75 Y-75 S500 M03 // 快速定位到起始点，并开始主轴旋转
```
3. 加工过程
```css
Z10 // 快速定位到Z=10
G1 Z-20 F100 // 以F100的速度切削到Z=-20
X-50 // 快速定位到X=-50
G1 Z-20 // 以当前Y位置切削到Z=-20
Y50 // 快速定位到Y=50
G1 Z-20 // 以当前X位置切削到Z=-20
X-75 // 快速定位到X=-75
G92 X-75 Y-75 Z20 // 使用G92设置新的Z位置为20
M30 // 程序结束
```
4. 注意事项
在使用G90进行加工时，要确保刀具路径是正确的，避免过切或未切削的
情况。
初始的G代码（例如G00、G90、G40等）通常在程序开始时设置。
刀具路径应根据工件的形状、刀具的直径和所需的加工精度进行选择。
在切削过程中，要确保主轴速度（S代码）和进给速度（F代码）是合适的。
在完成加工后，程序应适当地结束，如使用M30。
数控铣床固定循环编程
1）高速钻深孔循环G73和钻深孔循环指令G83
说明：Q：每次进给深度；
k：指令执行重复次数。G73 用于Z 轴的间歇进给，使深孔加工时容易排屑，减少退刀量， 可以进行高效率的加工。G73 指令动作循环见上图。注意：Z、K、Q 移动量为零时，该指令不执行。
G73(G83) X_Y_Z_R_Q_F_K_
第17页/共24页
例 使用G88 指令编制如图所示的螺纹加工程序：设刀具起点距工作表面 100mm 处，切削深度为10mm。
(i) 先用G81 钻孔%1000G92 X0 Y0 Z0G91 G00 M03 S600G99 G81 X40 Y40 G90 R −98 Z −110 F200G91 X40 L3Y50X-40 L3G90 G80 X0 Y0 Z0 M05M30(ii) 再用G84 攻丝%2000G92 X0 Y0 Z0G91 G00 M03 S600G99 G84 X40 Y40 G90 R −93 Z −110 F100G91 X40 L3Y50X-40 L3G90 G80 X0 Y0 Z0 M05M30
第21页/共24页
例2：如图3-36所示，工件材料为HT300，使用刀具T01为镗孔刀， T02为Φ13钻头，T03为锪钻。
第22页/共24页
小结 本次课需要学生掌握数控铣床的孔加工的循环指令格式；编程方法；学会应用这些指令来
G82 X_Y_Z_R_P_F_K_G82 指令除了要在孔底暂停外，其他动作与G81 相同。暂停时间由地址P 给出。G82 指令主要用于加工盲孔，以提高孔深精度。注意：如果Z 的移动量为零，该指令不执行。
3）攻丝循环指令G74(左) G84(右)
G74 X_Y_Z_R_P_F_K_G74 攻反螺纹时主轴反转，到孔底时主轴正转，然后退回。G74 指令动作循环见图。★注意：(1) 攻丝时速度倍率、进给保持均不起作用；(2) R 应选在距工件表面7mm 以上的地方；(3) 如果Z 的移动量为零，该指令不执行。
G90-简单固定循环指令
1、快速定位：G00指令
格式：G00 X(U) Z(W) 2、直线插补：G01指令
格式：G01 X(U） Z(W) F
O0001; T0101; M03 S400; G00 X32 Z2;
G00 X 26 ; G0ቤተ መጻሕፍቲ ባይዱ Z-30 F0.1; X32; G00 Z2;
G00 X100; Z100; M05; M30;
动手练一练
提示：多次采用G90外圆循环切除余量
引入
利用G00与G01加工一个轮廓需要四个动作：
①快速进刀（G00指令） ②切削进给（G01指令） ③退刀（G01指令） ④快速返回（G00指令）
那么我们能否将这四个指令并成一个指令从而简化我 们的程序呢？
②
③
①
④
新课：
外圆切削循环指令（G90）
1.格式
G90 X（U）_ Z（W）_ F_
2.走刀路线
圆柱面的终点坐标值
X Z
W 4(R)
3(F)
1(R)
A
2(F)
2
XU
2
O
Z
1. R表示快速移动，F表示进给运动，加工顺序按1、2、3、4进行。 2. U、W表示增量值。
A
2工进
O0002;
3工进
4快退
T0101;
M03 S400;
G00 X32 Z2;
G90 X26 Z-30 F0.1;
G00 X100；
Z100;
M05;
M30;
1快进
O0003; T0101; M03 S400; G00 X32 Z2; G90 X27 Z-35 F0.1;
G90 X25 Z-15 F0.1;
固定循环G90及实图编程实例
单—形状固定循环G90该循环主要用于圆柱面和圆锥面的循环切削。
（1）外圆切削循环指令格式：G90X(U) ___Z(W) ___F___刀具从循环起点开始按矩形循环，最后又回到循环起点。
细实线表示按R 快速运动，粗实线表示按F 指定的工作进给速度运动。
X 、z 为圆柱面切削终点坐标值，U 、w 为圆柱面切削终点相对循环起点的增量值。
其加工顺序按B 、A 、D 、E 进行。
例：如图3.1所示5055退刀路径退刀路径A(70,5)B C DE%O1234G00 G97 G40 T0101;M03S500;M08;G00 X100.Z100. ; 快速定位B点G00 Z5. ;G00 X70. ; 快速定位A点G90 X60.Z-80 F0.25；直线插补C点X50.；直线插补D点G00 X100. ；退刀E点G00 Z100.；M01 M09;M30;%（2）锥面切削循环指令格式：G90X(U) ___Z(W) ___I___F___I为锥体大小端的半径差。
采用编程时，应注意I的符号，确定的方法是：锥面起点坐标大于终点坐标时为正，反之为负。
例：如图3.2所示502050EXB C DZ同为工件坐标原点（0，0）% O1234G00 G97 G40 T0101; M03S500; M08;G00 X100.Z100. ; 快速定位 B 点 G00 Z5. ; G00 X100. ;G90 X30.Z-50，I-15. F0.25； 直线插补 C 点 X20.； 直线插补 D 点 G00 X100. ； 退刀 E 点 G00 Z100.； M01 M09; M30; %。
(完整版)数控铣床固定循环编程
G85(G86) X_Y_Z_R_F_K_ G85 指令与G84 指令相同，但在孔底时主轴不反转。 G86 指令与G81 相同，但在孔底时主轴停止，然后快
速退回。 注意： (1) 如果Z 的移动位置为零，该指令不执行； (2) 调用此指令之后，主轴将保持正转。
20.8.15
G89 X_Y_Z_R_P_F_K_
G89 指令与G85 指令相同，但在孔底有暂停。 注意：如果Z 的移动量为零，G89 指令不执行 。
20.8.15
② 反镗循环指令G87
X_Y_Z_R_Q_F_K_
说明： G87 指令动作循环见图。描述如下： (1) 在X、Y 轴定位； (2) 主轴定向停止； (3) 在X、Y 方向分别向刀尖的反方向移动I 、J 值； (4) 定位到R 点(孔底)； (5) 在X、Y 方向分别向刀尖方向移动I 、J 值； (6) 主轴正转； (7) 在Z 轴正方向上加工至Z 点； (8) 主轴定向停止； (9) 在X、Y 方向分别向刀尖反方向移动I 、J 值； (10) 返回到初始点(只能用G98)； (11) 在X、Y 方向分别向刀尖方向移动I 、J 值； (12) 主轴正转。 注意：如果Z 的移动量为零，该指令不执行。
20.8.15
1）高速钻深孔循环G73和钻深孔循环指令G83
G73(G83) X_Y_Z_R_Q_F_K_
说明： Q：每次进给深度； k：指令执行重复次数。高速钻深孔循环G73 G73 用于Z 轴的间歇进给，使深孔
加工时容易排屑，减少退刀量， 可以进行高效率的加工。 G73 指令动作循环见上图。 注意：Z、K、Q 移动量为零时，该指令不执行。
7.孔加工固定循环指令
孔加工固定循环指令通常由下述 6 个动作构成： (1) X、Y 轴定位； (2) 快速运行到R平面； (3) 孔加工； (4) 在孔底的动作； (5) 退回到R平面； (6) 快速返回到起始点。
【FANUC系统】固定循环G32 G70 G71 G72 G73 G74 G75 G76 G90 G
G94 X(U)___Z(W)___R___ F___
必须指定锥体的 “R” 值。切削功能的用 法与直线切削循环类似。
2. 功能 台阶切削
例：G0 Z2.5;
G94 X-1. Z2. F0.12 ;
Z1.5;
Z1.;
Z0.5;
2021/10/Z100.;
10
G32螺纹切削
1. 格式 台阶切削循环: G32X（U）＿ Z（W）＿ F＿；
G72 P1 Q2 U0.15 W0.1 F0.12 ;
N1…
…
N2…
3
G73成型加工复式循环
1. 格式 G73U(△i)W(△k)R(d) G73P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t) N(ns)…… ………
2. N(nf)……
2. 功能 本功能用于重复切削一个逐渐变换的固定形 式,用本循环,可有效的切削一个用粗加工段 造或铸造等方式已经加工成型的工件。
2021/10/10
△d:切削深度(半径指定) 不指定正负符号。切削方向依照AA’ 的方向决定，在另一个值指定前不会 改变。FANUC系统参数（NO.0717）指 定。
e:退刀行程 本指定是状态指定，在另一个值指定 前不会改变。FANUC系统参数 （NO.0718）指定。 ns:精加工形状程序的第一个段号。 nf:精加工形状程序的最后一个段号。 △u：X方向精加工预留量的距离及方 向。（直径/半径） △w: Z方向精加工预留量的距离及方 向例：。G72 W1.5 R1. ;
2021/10/10
例：G73 U1. W1. R5. ; G73 P1 Q2 U0.15 W0.1 F0.12 ; N1… … N2…
4
G90指令各数控系统G90指令功能介绍及编程实例
G90指令各数控系统G90指令功能介绍及编程实例G代码的功能du有差异，的功能：FANUC数控车zhi床G90：（dao内外直径）切削循环。
SIEMENS数控系统G90：绝对尺寸。
HNC数控车床G90：绝对值编程。
KND100数控车床G90：（内外直径）切削循环。
GSK980数控车床G90：（内外直径）切削循环。
内外径切削循环指令G90介绍1.G90指令格式：G00 X（U）__Z（W）__ G90 X（U）__Z （W）__R__F__ 其中，G00 X（U）Z（W）为固定循环的起点，也是固定循环的终点。
车削外圆时，定位点的X轴坐标要比毛坯外圆直径略大；车削内孔时，定位点的X轴坐标要比毛坯内孔直径略小。
2. G90指令格式含义：X（U）__Z（W）__为切削终点绝对坐标值/相对坐标值，单位mm。
R__为圆锥切削起点与切削终点的半径差，即：R=（X圆锥切削起点－X圆锥切削终点）/2。
R值有正负之分，R=0时为圆柱面切削，此时格式中可缺省R。
F__为循环进给速度,可用G98每分进给或G99每转进给指定。
2.G90典例讲解图：外圆车削固定循环指令G90及举例1）外圆切削循环指令格式：G90 X(U)____Z(W)____F____：如图所示，该循环主要用于轴类零件的外圆、锥面的加工。
X(U)、Z(W)为车削循环中车削进给路径的终点坐标，在使用增量值指令时，U、W数值符号由刀具路径方向来决定。
在循环加工过程中，除切削加工时，刀具按F指令速度运动外，刀具在切入、退出工件和返回起始点都是快速进给速度(G00指令的速度)进行的。
2）锥面切削循环指令格式：G90 X(U)____Z(W)____R____F____；如图3-15b所示，R为锥度部分大端与小端之半径差。
以增量值表示，其正负符号取决于锥端面位置，当刀具起于锥端大头时，R为正值：起于锥端小头时，R为负值。
即起始点坐标大于终点坐标时R为正，反之为负。
4.1.1孔加工固定循环指令
4.1.1孔加工固定循环指令
（7） 精镗循环 格式： G76 X_Y_Z_R_P_Q_F_K_
精镗时，主轴在孔底定向停止 后，向刀尖反方向移动，然后 快速退刀，退刀位置由G98或 G99决定。 带有让刀的退刀不会划伤已加 工平面，保证了镗孔精度。 刀尖反向位移量用地址Q指定， 其值q
主轴准停 孔底平面
G98
G99
适用：用于一般定点钻。
孔底
G81动作指令图
4.1.1孔加工固定循环指令
4.1.1孔加工固定循环指令
(3).锪孔、镗阶梯孔循环 指令G82 格式：G98（G99） G82X_Y_Z_R_P_ F_K_
初始高度 安全高度
G98
动作分解：
与G81指令唯一的区别是有孔 底暂停动作，暂停时间由P 指定。 作用：执行该指令使孔的表面 更光滑，孔底平整。常用于 做沉头台阶孔。
Z点 在孔底暂停 ，主轴停止后，转换 为手动状态，可用手动将刀具从 主轴起动 G99 主轴正转 R点 孔中退出。到返回点平面后，主 主轴反转 (G98 的情况) Z点 轴正转，再转入下一个程序段进 44 G84 指令动作图 图 45 G87 指令动作图 行自动加工。 镗孔手动回刀，不需主轴准停 R点 初始点 G98 R 点 G99 主轴正转 主轴正转
4.1.1孔加工固定循环指令
初始高度 安全高度
主轴反转
主轴正转
孔底平面 G74动作指令图
4.1.1孔加工固定循环指令
4.1.1孔加工固定循环指令
（9）右旋攻螺纹循环 格式: G98 G84 X_Y_Z_R_F_K_
安全高度 初始高度
动作分解: 从R点到Z点攻丝时刀 具正向进给，主轴正 转。到孔底部时，主 轴反转 ，刀具以反向 进给速度退出.
第三节 数控车常用的各种循环指令及实例
第三节各种常用循环程序一、单—形状固定循环G90该循环主要用于圆柱面和圆锥面的循环切削。
（1）外圆切削循环指令格式：G90X(U) ___Z(W) ___F___刀具从循环起点开始按矩形循环，最后又回到循环起点。
细实线表示按R 快速运动，粗实线表示按F指定的工作进给速度运动。
X、z为圆柱面切削终点坐标值，U、w为圆柱面切削终点相对循环起点的增量值。
其加工顺序按B、A、D、E进行。
例：如图3.1所示（2）锥面切削循环指令格式：G90X(U) ___Z(W) ___I___F___I为锥体大小端的半径差。
采用编程时，应注意I的符号，确定的方法是：锥面起点坐标大于终点坐标时为正，反之为负。
例：如图3.2所示二、外径粗车循环G71它适用于圆柱毛坯料粗车外径和圆筒毛坯料粗车内径。
△w是轴向精车留量；△u／2是径向精车留量。
△d是切削深度，e是回刀时的径向退刀量(由参数设定)。
(R)表示快速进给，(F)表示切削进给。
外径粗车循环的编程指令格式为(以直径编程)：G71U(△d)R(△f) ；G71 P(ns)Q(nf)U(△u)W(△w)F— S---；程序段中各地址的定义为ns--循环程序中第—个程序段的顺序号，nf--循环程序中最后—个程序段的顺序号，△u--径向(X轴方向)的精车余量(直径值)；△w--轴向(z轴方向)的精车余量；△d--每次吃刀深度(沿垂直轴线方向即AA’方向)；△f--退刀距离上述程序指令的是工件内径轮廓时，G71就自动成为内径粗车循环，此时径向精车留量Au应指定为负值。
G71只能完成外径或内径粗车。
例：如图3.3所示三、端面粗车循环G72它适用于圆柱棒料毛坯端面方向粗车，从外径方向往轴心方向车削端面循环。
端面粗车循环指令格式为：G72 W(△d)R(△f)；G72 P(ns)Q(nf)U(△u)W(△w)F—S-；G72程序段中的地址含义与G71的相同，但它只完成端面方向粗车。
程序段中各地址的定义为ns--循环程序中第—个程序段的顺序号，nf--循环程序中最后—个程序段的顺序号，△u--径向(X轴方向)的精车余量(直径值)；△w--轴向(z轴方向)的精车余量；△d--每次吃刀深度(沿Z轴线方向)；△f--退刀距离例:如图3.4所示四、固定形状粗车循环G73指令格式: G73 UΔi WΔk RdG73 Pns Qnf UΔu WΔw Ff Ss Tt指令功能:适合加工铸造、锻造成形的一类工件.指令说明:Δi 表示X轴向总退刀量（半径值）；ΔK 表示Z轴向总退刀量；d 表示循环次数；ns 表示精加工路线第一个程序段的顺序号；nf 表示精加工路线最后一个程序段的顺序号；Δu 表示X方向的精加工余量（直径值）；Δw 表示Z方向的精加工余量。
