microOLED和microLED的技术区别与应用场景

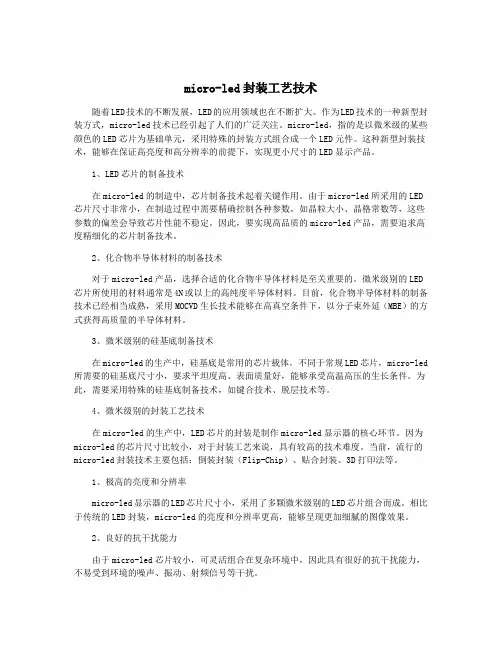

micro-led封装工艺技术
micro-led封装工艺技术随着LED技术的不断发展，LED的应用领域也在不断扩大。
作为LED技术的一种新型封装方式，micro-led技术已经引起了人们的广泛关注。
micro-led，指的是以微米级的某些颜色的LED芯片为基础单元，采用特殊的封装方式组合成一个LED元件。
这种新型封装技术，能够在保证高亮度和高分辨率的前提下，实现更小尺寸的LED显示产品。
1、LED芯片的制备技术在micro-led的制造中，芯片制备技术起着关键作用。
由于micro-led所采用的LED 芯片尺寸非常小，在制造过程中需要精确控制各种参数，如晶粒大小、晶格常数等，这些参数的偏差会导致芯片性能不稳定。
因此，要实现高品质的micro-led产品，需要追求高度精细化的芯片制备技术。
2、化合物半导体材料的制备技术对于micro-led产品，选择合适的化合物半导体材料是至关重要的。
微米级别的LED 芯片所使用的材料通常是4N或以上的高纯度半导体材料。
目前，化合物半导体材料的制备技术已经相当成熟，采用MOCVD生长技术能够在高真空条件下，以分子束外延（MBE）的方式获得高质量的半导体材料。
3、微米级别的硅基底制备技术在micro-led的生产中，硅基底是常用的芯片载体。
不同于常规LED芯片，micro-led 所需要的硅基底尺寸小，要求平坦度高、表面质量好，能够承受高温高压的生长条件。
为此，需要采用特殊的硅基底制备技术，如键合技术、脱层技术等。
4、微米级别的封装工艺技术在micro-led的生产中，LED芯片的封装是制作micro-led显示器的核心环节。
因为micro-led的芯片尺寸比较小，对于封装工艺来说，具有较高的技术难度。
当前，流行的micro-led封装技术主要包括：倒装封装（Flip-Chip）、贴合封装、3D打印法等。
1、极高的亮度和分辨率micro-led显示器的LED芯片尺寸小，采用了多颗微米级别的LED芯片组合而成。
micro led技术原理及简介(microled功能特性和优势及发展前景)
micro led技术原理及简介（microled功能特性和优势及发展前景）Micro LED简介MicroLED是新一代显示技术，比现有的OLED技术亮度更高、发光效率更好、但功耗更低。
2017年5月，苹果已经开始新一代显示技术的开发。
2018年2月，三星在CES2018上推出了MicroLED电视。
Micro LED功能特性microLED比现有的OLED技术亮度更高、发光效率更好、但功耗更低。
microLED出色的特性将使得它可以在电视、iPhone、iPad上应用。
Micro LED历史说起Micro LED，先得从显示TFT-LCD背光模组应用说起。
在1990年代TFT-LCD开始蓬勃发展时，因LED具有高色彩饱和度、省电、轻薄等特点，部分厂商就利用LED做背光源。
然而因成本过高、散热不佳、光电效率低等因素，并未大量应用于TFT-LCD产品中。
直到2000年，蓝光LED芯片刺激荧光粉制成白光LED技术的制程、效能、成本开始逐渐成熟；当进入2008年，白光LED背光模组呈现爆发性的成长，几年间几乎全面取代了CCFL，其应用领域由手机、平板电脑、笔电、台式显示器乃至电视等等。
然而，因TFT-LCD非自发光的显示原理所致，其open cell穿透率约在7%以下，造成TFT-LCD的光电效率低落；且白光LED所能提供的色饱和度仍不如三原色LED，大部分TFT-LCD产品约仅72%NTSC；再则，于室外环境下，TFT-LCD亮度无法提升至1000nits 以上，致使影像和色彩辨识度低，为其一大应用缺陷。
故另一种直接利用三原色LED做为自发光显示点画素的LED Display或Micro LED Display的技术也正在发展中。
micro led技术原理MicroLEDDisplay的显示原理，是将LED结构设计进行薄膜化、微小化、阵列化，其尺寸仅在1~10μm等级左右；后将MicroLED批量式转移至电路基板上，其基板可为硬性、软性之透明、不透明基板上；再利用物理沉积制程完成保护层与上电极，即可进行上基板的封装，完成一结构简单的MicroLED显示。

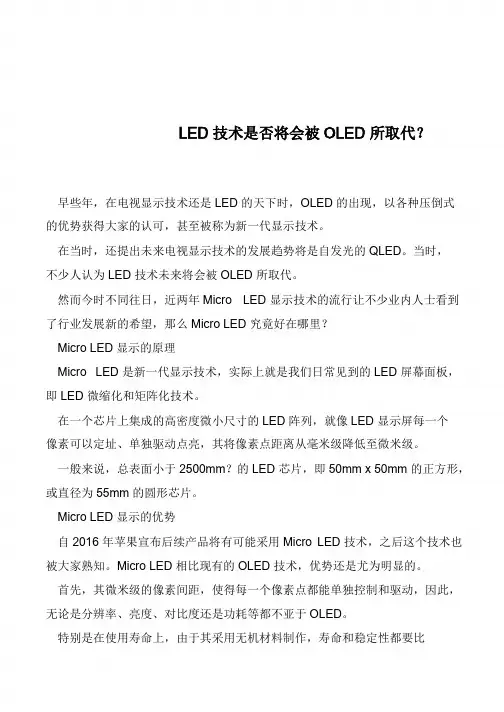

LED技术是否将会被OLED所取代？
LED 技术是否将会被OLED 所取代？早些年，在电视显示技术还是LED 的天下时，OLED 的出现，以各种压倒式的优势获得大家的认可，甚至被称为新一代显示技术。
在当时，还提出未来电视显示技术的发展趋势将是自发光的QLED。
当时，不少人认为LED 技术未来将会被OLED 所取代。
然而今时不同往日，近两年Micro LED 显示技术的流行让不少业内人士看到了行业发展新的希望，那么Micro LED 究竟好在哪里？Micro LED 显示的原理Micro LED 是新一代显示技术，实际上就是我们日常见到的LED 屏幕面板，即LED 微缩化和矩阵化技术。
在一个芯片上集成的高密度微小尺寸的LED 阵列，就像LED 显示屏每一个像素可以定址、单独驱动点亮，其将像素点距离从毫米级降低至微米级。
一般来说，总表面小于2500mm？的LED 芯片，即50mm x 50mm 的正方形，或直径为55mm 的圆形芯片。
Micro LED 显示的优势自2016 年苹果宣布后续产品将有可能采用Micro LED 技术，之后这个技术也被大家熟知。
Micro LED 相比现有的OLED 技术，优势还是尤为明显的。
首先，其微米级的像素间距，使得每一个像素点都能单独控制和驱动，因此，无论是分辨率、亮度、对比度还是功耗等都不亚于OLED。
特别是在使用寿命上，由于其采用无机材料制作，寿命和稳定性都要比OLED 屏幕的有机分子要强得多，在OLED 屏幕上容易出现的烧屏老化现象情况也要少得多。
此外，Micro LED 还有一个非常大的优势就是解析度超高，这也是由于采用微米级像素间距，由于微小，所以表现出来的解析力度特别高。
据悉，采用Retina 显示的iPhone 6s 为400PPI，但如果其采用Micro LED 显示，能够轻松达到1500PPI。
与OLED 相同，Micro LED 同样也是自发光，大大降低功耗。
相比OLED，色彩更容易准确调试。

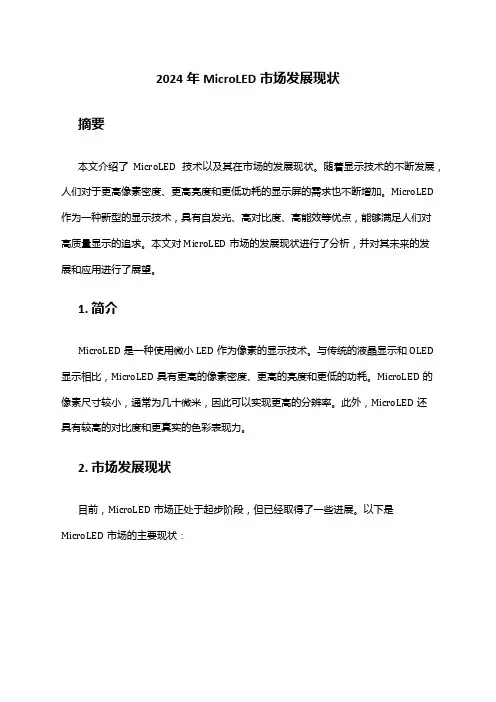

2024年MicroLED市场发展现状
2024年MicroLED市场发展现状摘要本文介绍了MicroLED技术以及其在市场的发展现状。
随着显示技术的不断发展，人们对于更高像素密度、更高亮度和更低功耗的显示屏的需求也不断增加。
MicroLED 作为一种新型的显示技术，具有自发光、高对比度、高能效等优点，能够满足人们对高质量显示的追求。
本文对MicroLED市场的发展现状进行了分析，并对其未来的发展和应用进行了展望。
1. 简介MicroLED是一种使用微小LED作为像素的显示技术。
与传统的液晶显示和OLED 显示相比，MicroLED具有更高的像素密度、更高的亮度和更低的功耗。
MicroLED的像素尺寸较小，通常为几十微米，因此可以实现更高的分辨率。
此外，MicroLED还具有较高的对比度和更真实的色彩表现力。
2. 市场发展现状目前，MicroLED市场正处于起步阶段，但已经取得了一些进展。
以下是MicroLED市场的主要现状：2.1 技术研发MicroLED技术的研发正在进行中。
一些大型科技公司和研究机构已经投入了大量资源用于MicroLED技术的研究和开发。
他们致力于解决MicroLED生产成本高、制造难度大等问题，以进一步推动技术的商业化进程。
2.2 商业应用目前，MicroLED技术已经应用于一些商业产品中。
例如，一些高端电视品牌已经推出了采用MicroLED技术的产品，以提供更好的画质和用户体验。
此外，MicroLED 技术还应用于AR/VR显示设备、智能手表等领域。
2.3 市场前景随着MicroLED技术的进一步发展和成熟，其市场前景也越来越好。
据市场研究机构的数据显示，MicroLED市场规模将在未来几年持续增长。
这主要得益于MicroLED技术的优势，以及对高品质显示产品的需求。
3. 发展趋势和应用展望未来，MicroLED技术将继续得到改进和突破，其发展趋势和应用展望如下：3.1 尺寸和分辨率随着技术的进一步成熟，MicroLED的尺寸和分辨率将进一步提高。

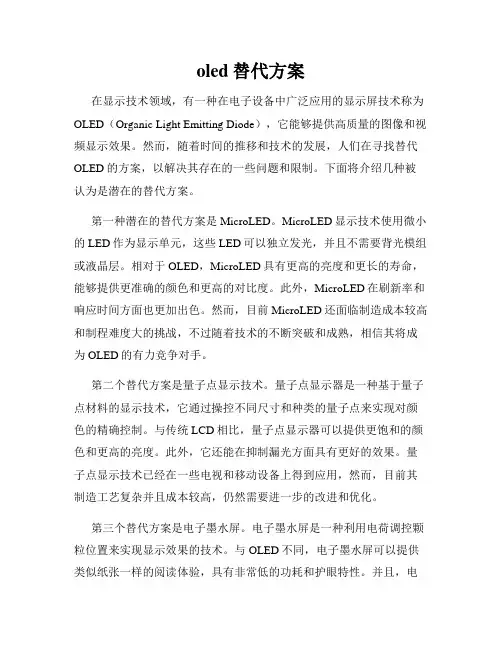

oled替代方案
oled替代方案在显示技术领域，有一种在电子设备中广泛应用的显示屏技术称为OLED（Organic Light Emitting Diode），它能够提供高质量的图像和视频显示效果。
然而，随着时间的推移和技术的发展，人们在寻找替代OLED的方案，以解决其存在的一些问题和限制。
下面将介绍几种被认为是潜在的替代方案。
第一种潜在的替代方案是MicroLED。
MicroLED显示技术使用微小的LED作为显示单元，这些LED可以独立发光，并且不需要背光模组或液晶层。
相对于OLED，MicroLED具有更高的亮度和更长的寿命，能够提供更准确的颜色和更高的对比度。
此外，MicroLED在刷新率和响应时间方面也更加出色。
然而，目前MicroLED还面临制造成本较高和制程难度大的挑战，不过随着技术的不断突破和成熟，相信其将成为OLED的有力竞争对手。
第二个替代方案是量子点显示技术。
量子点显示器是一种基于量子点材料的显示技术，它通过操控不同尺寸和种类的量子点来实现对颜色的精确控制。
与传统LCD相比，量子点显示器可以提供更饱和的颜色和更高的亮度。
此外，它还能在抑制漏光方面具有更好的效果。
量子点显示技术已经在一些电视和移动设备上得到应用，然而，目前其制造工艺复杂并且成本较高，仍然需要进一步的改进和优化。
第三个替代方案是电子墨水屏。
电子墨水屏是一种利用电荷调控颗粒位置来实现显示效果的技术。
与OLED不同，电子墨水屏可以提供类似纸张一样的阅读体验，具有非常低的功耗和护眼特性。
并且，电子墨水屏在室外环境中能够获得更好的可视性，不会受到阳光的影响。
尽管电子墨水屏的刷新率和彩色表现较弱，但它在特定的应用场景中具有独特的优势，如电子书阅读器和电子标签等。
除了上述替代方案，还有其他一些新兴的显示技术也在被探索和研发，如柔性显示、全息显示和生物显示等。
这些新技术在提供更广阔的应用前景的同时，也带来了更多的挑战和困难。
在选择合适的替代方案时，需要综合考虑性能、成本、可制造性和市场需求等因素。
微显示技术：LCD、LCoS、OLED
微显示技术：LCD、LCoS、OLED、Micro-LED摘要：微显示（Microdisplay）技术是显示技术领域的一个分支。
虽然“微显示”这个词是最近几年提出的，但是具有“微显示”特点的显示设备早已经出现。
最初的具有“微显示”特点的显示设备是头盔悬挂式微型CRT 再配一个光学放大设备。
也正是它推动着头盔显示产品的演进，一步步发展成头戴式、眼镜式，即目前大家看到的视频眼镜等。
LCD微显技术有源矩阵液晶显示器（AMLCD）属于透射型微显示技术，其背光源发出的光在经过每一像素时受到液晶单元的调制，而液晶单元受显示屏上晶体管的控制。
这种微显示器有用多晶硅晶体管的，也有用单晶硅晶体管的。
AMLCD是一种成熟的显示技术，其工艺与目前的CMOS 兼容。
AMLCD微显示方案有美国高平公司（Kopin）的Cyberdisplay方案，合作企业有深圳东方景等公司、日本Scalar公司、Tekom、三菱电机、奥林巴斯（Olympus）公司、美国Microoptical公司、Yello Mosquito公司等。
高平公司在AMLCD微显方面拥有多项专利：IC剥离（lift-off）工艺、低电压LCD技术、多区域垂直排列（multi-domain vertical alignment，MVA）。
早在2005年，高平就与晶门科技结成市场推广联盟，借助于晶门科技（Solomon Systech）的强大渠道优势，目前中国市场上的AMLCD视频眼镜产品大多采用了高平公司方案。
在日本，微显示器用透射式LCD面板制造大厂SONY，自1987年起就有头盔显示器的构想，1991年起先从投影显器技术着手，1996年开始有商品发售，当时的头盔形式显示器已被修改成大型眼罩式，到了1998年底，SONY已经有0.55吋、18万画素数的LCD面板做为影像源，其PLM-S700产品的显示器部分重量已经可以减轻到95克，并利用偏心光学曲面设计的透镜，显示相当于人眼2m前52吋的大画面。
micro led
Micro LEDMicro LED 是一种新型的显示技术，被认为是未来显示领域的重要方向。
它采用微小尺寸的发光二极管（LED）作为像素单元，提供高亮度、高对比度和高饱和度的图像显示效果。
与传统的液晶显示技术和有机发光二极管（OLED）相比，Micro LED 具有更小的尺寸、更高的像素密度和更低的功耗。
本文将介绍 Micro LED 的原理、优势和应用前景。
原理Micro LED 基于红、绿、蓝三原色的发光二极管数组组成。
每个像素由一个微小的红、绿、蓝三原色发光二极管组成。
这些微小的 LED 是通过晶圆制程技术制造的，每个 LED 的尺寸不到 100 微米。
通过透明的基板和封装层，Micro LED 可以将这些微小的 LED 紧密排列在一起，形成一个高分辨率的显示器。
与传统的液晶显示技术相比，Micro LED 不需要背光光源，每个微小 LED 都可以自行发光，因此可以实现更好的黑色表现和更高的对比度。
此外，Micro LED 的响应速度更快，可以实现更流畅的视频播放和动态效果。
优势高亮度和高对比度由于每个像素都是一个独立的发光二极管，Micro LED 显示器可以提供更高亮度和更高对比度的图像效果。
这是因为在传统的液晶显示器中，背光光源会穿透液晶矩阵来调整亮度和对比度，而在 Micro LED 中，每个像素都可以独立控制亮度和颜色，消除了背光泄漏问题。
高饱和度Micro LED 可以显示更丰富和饱和的颜色。
这是因为它使用红、绿、蓝三原色的发光二极管，每个像素都可以显示自己的颜色。
与传统的液晶显示技术相比，Micro LED 能够实现更广泛的色域和更真实的颜色再现。
高分辨率由于每个像素都非常小，Micro LED 显示器可以实现更高的像素密度和更高的分辨率。
这意味着在相同尺寸的显示器上，Micro LED 可以显示更多的细节，提供更清晰和更真实的图像。
低功耗Micro LED 采用LED作为发光单元，相较于传统的液晶显示技术，功耗更低。
玻璃基microled
玻璃基microled玻璃基MicroLED技术是一种新的显示技术，具有出色的显示效果和广阔的应用前景。
本文将从技术原理、优势和应用领域等方面对玻璃基MicroLED进行详细介绍。
一、技术原理玻璃基MicroLED是一种基于微米级LED芯片的显示技术。
它采用微米级尺寸的LED作为显示单元，能够实现更高的像素密度和更细腻的显示效果。
与传统的液晶显示和OLED显示相比，MicroLED具有更高的亮度、更广的色域和更快的响应速度。
玻璃基是指将MicroLED芯片封装在玻璃基板上，具有良好的光透过性和热传导性能。
玻璃基材料的应用可以提高显示效果，并且具有更好的耐用性和稳定性。
通过在玻璃基上制备MicroLED芯片，可以实现更高的像素密度和更细腻的显示效果。
二、优势1. 高像素密度：玻璃基MicroLED技术可以实现更高的像素密度，提供更细腻的显示效果。
这使得显示屏幕可以呈现更真实、更绚丽的色彩，提升用户的视觉体验。
2. 高亮度：MicroLED芯片本身具有较高的亮度，可以在明亮的环境下清晰可见，不会受到外界光线的影响。
这使得玻璃基MicroLED 在户外应用和大型显示屏幕上有很大的优势。
3. 快速响应速度：MicroLED的响应速度非常快，可以实现高刷新率和快速响应的显示效果。
这对于电子游戏、虚拟现实等对显示效果要求较高的应用非常重要。
4. 节能环保：相比传统液晶显示和OLED显示，MicroLED芯片在能耗方面有很大的优势。
通过使用MicroLED技术，可以实现更低的能耗和更长的电池续航时间，减少对环境的影响。
三、应用领域1. 智能手机和平板电脑：玻璃基MicroLED技术可以提供更高的像素密度和更细腻的显示效果，使得智能手机和平板电脑的屏幕显示更加清晰、逼真。
同时，MicroLED的快速响应速度也可以提升用户的操作体验。
2. 电视和显示屏幕：MicroLED技术在电视和显示屏幕上的应用潜力巨大。
高亮度、高对比度和快速响应速度使得MicroLED成为大型显示屏幕的理想选择，可以在户外和室内环境中提供出色的显示效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
microOLED和microLED的技术区别与应用场景
micro OLED来袭？
根据Nikkei 消息，苹果合作伙伴台积电（TSMC）正在开发先进的 micro OLED 屏幕技术，这项技术将应用在传言中的苹果 AR 眼镜Apple Glass。
目前，台积电的 micro OLED 屏幕技术处于试产阶段，这意味着适合消费级产品的大规模量产还需要几年的时间。
与传统便携式电子设备上使用的 LED 面板和 OLED 模组不同的是，micro OLED 技术可以提供更高分辨率、更好的能耗，同时尺寸更小，因此也更适合 AR 设备。
大部分面板厂商都擅长于将屏幕做的越来越大，但AR 眼镜需要更薄、更轻的屏幕。
台积电擅长开发和生产超小尺寸的技术，例如这次的 micro OLED。
Micro-OLED微显示器件采用单晶硅晶圆（Wafer）为背板，具有自发光、厚度薄、质量轻、视角大、响应时间短、发光效率高等特性，而且更容易实现高PPI（像素密度）、体积小、易于携带、功耗低等优异特性，特别适合应用于近眼显示设备。
随着市场应用的持续扩大，对Micro-OLED微显示产品的关注程度日渐提升。
Micro-OLED优势
•自发光，色彩效果更丰富
•可实现高分辨率
•采用全固态器件，工作温度范围宽
•抗震性好
•响应速度快
•发光效率高，能耗低
•集成度高
•体积小，便于携带
Micro-OLED产品特性
•色域高
•对比度高达10,000:1
•电池重量轻
•耗电低，比LCD功能耗小20%。
•响应速度快，像素更新所需时间小于1μs
什么是Micro LED技术？
Micro LED技术，即LED微缩化和矩阵化技术。
指的是在一个芯片上集成的高密度微小尺寸的LED阵列，每个像素都能独立驱动，可看成是户外LED显示屏的微缩版，将像素点距离从毫米级降低至微米级。
Micro LED是一种全新的显示技术，具备高解析度、高亮度、高对比度、高色彩饱和度以及低功耗、反应速度快、厚度薄、寿命长等特性。
除了绝佳的显示效果，Micro LED技术运用到电视上最大的优势在于消费者可以定制电视的尺寸和形状，满足多样化的使用需求。
目前Micro LED显示技术除了发力电视产品端以外，还主要侧重于车载显示器以及穿戴、消费型电子领域。
Micro LED和OLED有什么区别？
Micro LED和今年大热的OLED都是自发光的。
不过，与OLED相比，Micro LED可以支持更高的亮度、更高的动态范围、更宽的色域，同时还能实现更快的更新速度、更宽的可视角度、更低的功耗。
此外，两者的材料是不同的。
OLED是有机材料，决定了其寿命比较短，而Micro LED是无机材料、寿命较长。
且Micro LED技术能让显示面板更轻薄。
硅基micro OLED的原理与应用
微显示主要发展阶段
● CRT微显示器
CRT结构原理图
缺点：电压较高（近千伏），体积大，重量大，开发成本较高。
● LCD微显示器
● TN 液晶显示电光效应原理
TN 液晶盒原理图
● OLED 微显示器
OLED微显示器结构
OLED微显示器像素微显照片
● 硅基AMOLED微显示技术介绍
以单晶硅半导体为衬底，在半导体中集成了由千万个晶体管构成CMOS驱动电路，CMOS驱动电路顶层制作OLED有机发光二极管，是同时实现高分辨率和微小尺寸的微型显示器件。
Micro-OLED微显示器件采用单晶硅晶圆（Wafer）为背板，具有自发光、厚度薄、质量轻、视角大、响应时间短、发光效率高等特性，而且更容易实现高PPI（像素密度）、体积小、易于携带、功耗低
等优异特性，特别适合应用于头盔显示器、立体显示镜以及眼镜式显示器等AR/VR显示设备。
OLED微型显示器生产涉及的四项核心技术
一、基于硅基板的高密度阳极像素点制作技术
硅基顶发射OLED微型显示器的工艺制程要求不同于底发光OLED 显示器件，在整个OLED微型显示器的制备过程中，阳极像素制备是基础。
OLED微型显示器像素点尺寸及像素间距较小，对于显示器像素点的制作工艺有很高的要求。
OLED微型显示器的像素点制作主要以光刻为主要技术手段，根据单元显示器像素结构排布图形及结构，制备满足产品分辨率的像素图形。
光刻技术直接影响到显示器的像素点结构和质量，进而影响OLED微型显示器的光电特性和寿命。
本技术采用i-线光刻技术实现高精度像素点图形制备，着重解决像素点之间漏电、串电、子像素坏死、工艺兼容性难等技术问题，将细微的阳极与阳极之间隔离并保证每个电极的图形完整性，进而提高发光亮度、色彩均匀性等光电特性及良品率水平。
二、顶发射OLED多层阳极结构设计、制备技术
阳极表面状态直接影响空穴的注入和阳极与有机薄膜层间的界面电子状态及有机材料的成膜性。
如果阳极表面不平整，在不平整的细粒之间所形成的路径会提供空穴直接射向阴极的机会，会使漏电流增加。
本技术在配合低电压有机发光结构上，突破了单一阳极结构的模式，选用了高导电率、易镀及经济的材料，用PVD法在硅衬底上制作阳极电极，降低了薄膜表面的起伏，减少了空穴直接射向阴极的机会，降低了漏电流、显示器的发热和功耗，其性能更优越，从而获得具有较好电学性能、粘附性能、光反射性能的电极。
三、顶发射OLED有机发光结构设计、制备技术
硅基OLED微型显示器是采用白光+彩色过滤层的方式实现彩色化显示，如何设计和制备满足要求的白光有机发光结构是实现器件全彩色化显示的关键。
本技术基于白光实现原理，采用了三基色掺杂和有机功能层结构优化设计的方式实现低电压白光器件制备，优化了器件结构设计，开发了一种新型多层有机发光结构和制备方法，工程化强、缩短生产周期、大大降低了生产成本、提高发光效率、实现器件低功耗。
四、低缺陷高密度多层密封薄膜技术
密封工艺是影响全球OLED量产的重大关键技术难题。
OLED一旦接触潮气和空气，有机发光膜将失去发光功能，如何根据OLED材料的特性，设计高效低缺陷高密度的薄膜密封技术来对OLED微型显示器进行有效密封是制备OLED微型显示器的关键问题。
本技术采用两层金属氧化膜和一层高分子有机膜对有机发光显示器件进行密封，其中金属氧化膜能隔绝对OLED显示器伤害较大的水氧杂质，同时防止金属层的氧化，提高抗蚀性能，明显降低器件退化衰变的速率、提高有机发光显示器的寿命。
硅基 OLED 应用场景从军用逐渐转向民用。
硅基 OLED 具备制造良率较高、性能稳定、寿命较长、体积小、低功耗等特性，进而促进其成为头盔显示器、立体显示镜以及眼镜式显示器等可穿戴显示的主要方案。
其能够为便携式计算机、无线互联网浏览器、便携式DVD、游戏平台及可穿戴式计算机等一共信息产品提供高画质的视频显示，在 R/AR、工业安防、医疗等高分辨率近眼显示领域都能有广泛的应用，逐渐成为新型显示行业的角力点。
预计2023 年硅基OLED 市场规模有望达900 亿美元。
硅基OLED 随着下游应用的兴起将迎来需求增长，应用层面的需求将刺激上游制造行业的高景气，预计整个OLED 行业未来会迎来高增长。
赛迪智库预测，2023 年，VR/AR 头显市场将增长到 6860 万台，我们预测到 2023 年硅基 OLED 市场规模有望达 900 亿美元。
来源;AIOT大数据———————/END/—————。
