人教版九年级物理第15章第3节《串联和并联》同步练习
串联和并联
一、判断题
1．短路是电流不经过用电器直接与电源构成回路。
（）
2．断路和短路在电路中所起的作用是相同的。
（）
3．电路中电键一定接在电荷流入灯泡的前一段导线上。
（）
4．电池组中相邻两个电池正、负极相连，这是电池的串联。
（）
二、填充题
1．图1中，有三个电键SA1、SA2、SA3和两电灯EL1、EL2。
则：
(1)闭合电键SA1，断开电键SA2、SA3。
两电灯EL1、EL2的连接方法是______。
(2)断开电键SA1，闭合电键SA2、SA3，两电灯EL1、EL2的连接方法是______。
(3)如果把三个电键都闭合，那么电路处于______（选填“短路”、“通路”或“断路”）。
这种情况是______（选填“允许”、“不允许”）。
2．图2所示电路中，当闭合电键SA1和SA2，三灯的连接方法是______。
断开电键SA1和SA2，三灯的连接方法是______。
三、选择题
1．有两盏电灯和两只电键，要求每一个电键控制一盏电灯，在图3所示电路图中，正确的是图[ ]
2．在图5所示的四个电路中，符合图4所示的实物接线图的是图[ ]
四、作图题
用铅笔画线作导线，按照图6所示电路图，把图7所示的实物图连接起来。
五、实验题
小青同学根据图8的电路图连接实物图（图9），有几根导线接错了，在这两根接错的导线上打“×”，并加以改正。
参考答案
一、1．√ 2．× 3．× 4．√
二、1．(1)串联(2)并联(3)短路，不允许2．并联，串联
三、1．D 2．B
四、略
五、略。
人教版九年级物理全一册《15.3串联和并联》同步练习题(含答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．很多小区安装了自动售水机，售水机既可以通过刷卡闭合“感应”开关，也可以通过投币闭合“投币”开关，刷卡或投币后按“灌装”键接通供水电机取水；光线较暗时“光控”开关自动闭合，接通灯泡提供照明。
如图所示，下列电路符合要求的是（）A．B．C．D．2．如图所示的电路中，则下列说法中错误的是（）A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则两灯都能正常发光3．电动自行车电池不能长时间充电，为了保证充电安全，小明设计了如图所示的定时充电器：用定时器手动设置充电时间。
若定时器中有电流通过时，充电器将停止充电；反之，可以正常充电。
针对该充电器的设计方案，下面说法不正确的是（）A．充电时，定时器在电路中相当于一根导线B．充电时，指示灯与充电器串联C．定时器在电路中相当于一个开关D．停止充电时，充电器处于短路状态4．下列有关各图的说法，正确的是（）A．如图甲，充电宝给手机电池充电时手机电池相当于电源B．如图乙，用酒精灯加热试管里的水，产生的水蒸气将试管塞冲向空中。
在这个过程中，能量转化的顺序为：内能—化学能—机械能C．如图丙，开关S闭合后，灯L1、L2都不发光D．如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球一定带正电5．下列操作能使图中的小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2和S3B．只闭合开关S1和S2C．只闭合开关S1和S3D．只闭合开关S36．小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（）A．一定并联B．一定串联C．可能串联D．无法判断7．如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。
人教版物理九年级第十五章串联和并联同步训练(含参考答案)
人教版物理九年级第十五章第3节串联和并联同步训练一、选择题1. 关于电路的连接方法，下列说法正确的是（）A. 家中的电视和空调，可能是串联，也可能是并联B. 家用小汽车的车头灯和车尾灯一定是并联C. 马路上同一路口的红绿灯一定是串联D. 教室里的日光灯一定是串联2. 下列关于串联电路的说法中，错误的是（）A. 各用电器是逐个顺次地连接起来的B. 若一个用电器短路，其余用电器仍可能通电工作C. 开关可使电路中的各灯泡同时发光或同时熄灭D. 连接电路时，可以不使用开关3. 关于生活中一些电路的连接，下列判断不正确的是（）A. 教室里的日光灯与控制它的开关是串联的B. 节日的夜晚，装扮小树的小彩灯是串联的C. 家里的电视与电饭煲在使用时互不影响，所以它们是并联的D. 只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关是并联的4. 下面列举的常见电路中，一定属于串联的是（）A. 节日里装饰建筑物的一串小彩灯B. 家中厨房里的电冰箱和电烤箱C. 家庭中的电灯D. 城区主要街道两旁的路灯5. 下列关于并联电路的说法中，错误的是（）A. 并联电路中各用电器是并列连接起来的B. 若其中一个用电器断路，其余的用电器也不可能通电工作C. 并联电路分干路和支路D. 并联电路中各支路的用电器工作时互不影响6. 何灵峰为了探究电动玩具汽车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成，则该玩具车电路中电动机与指示灯（）A. 可以确定，一定是串联B. 可以确定，一定是并联C. 可以确定，串联、并联都行D. 需要再次断开开关，转动车轮，观察指示灯是否发光，才能判断7. 两个小灯泡连接在电路中，无法观察到他们是串联还是并联。
闭合开关时，两灯都正常发光，以下判断正确的是（）A. 若灯两端电压都相等，则两灯肯定是串联B. 若流过灯的电流相等，则两灯肯定是串联C. 若取下一根导线两灯都熄灭，则原来两灯肯定是串联D. 若取下一灯，另一灯不亮，则原来两灯肯定是串联8. 如图所示，开关S的作用是（）A. 控制整个电路B. 控制灯L1C. 控制灯L2D. 控制L1和L29. 汽车转向前，司机会拨动方向盘下方的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，开关能同时控制两盏灯，且两盏灯是并联的电路是（）A．B．C．D．2．下列说法错误的是（）A．教室里的照明灯和电扇是并联的B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的D．一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的3．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开4．在连接串、并联电路的实验中，下列做法中没有必要的是（）A．开关应是断开的B．画好电路图，确认电路图无误后，再根据电路图连接电路C．连接电路时，一定要从电源正极出发，直至电源负极D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路5．如图所示，闭合开关后电路中的灯泡都能发光的是（）A．B．C．D．6．小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机仍在继续工作。
关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联B．一定是并联C．可能并联，也可能串联D．条件不足，无法判断7．分析如图所示的电路图，判断下列说法中正确的是（）A．开关S1控制整个电路B．开关S2控制整个电路C．电动机与小灯泡工作时互不影响D．开关S1、S2都闭合时，电动机与小灯泡是串联的8．如图所示，小灯泡L1和L2连接入电路中，电源由两节干电池串联而成，则下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，只有一盏灯能发光C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路9．如图所示是定时课间音乐播放装置的原理图。

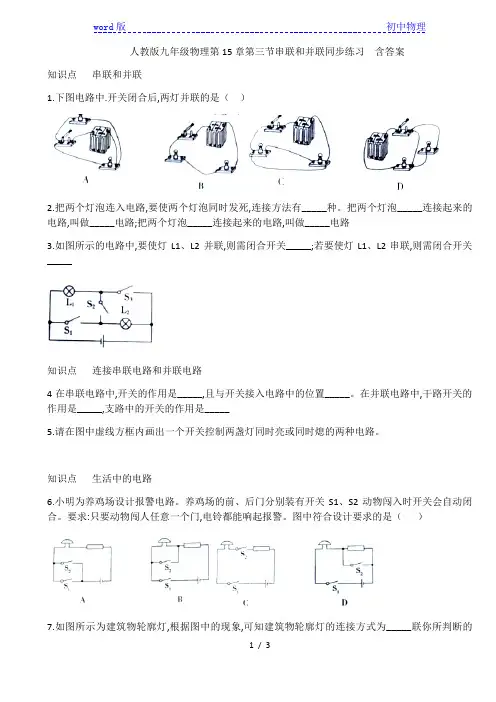

人教版九年级物理全一册第15章第三节串联和并联同步练习 含答案
人教版九年级物理第15章第三节串联和并联同步练习含答案知识点串联和并联1.下图电路中.开关闭合后,两灯并联的是（）2.把两个灯泡连入电路,要使两个灯泡同时发死,连接方法有_____种。
把两个灯泡_____连接起来的电路,叫做_____电路;把两个灯泡_____连接起来的电路,叫做_____电路3.如图所示的电路中,要使灯L1、L2并联,则需闭合开关_____;若要使灯L1、L2串联,则需闭合开关_____知识点连接串联电路和并联电路4在串联电路中,开关的作用是_____,且与开关接入电路中的位置_____。
在并联电路中,干路开关的作用是_____,支路中的开关的作用是_____5.请在图中虚线方框内画出一个开关控制两盏灯同时亮或同时熄的两种电路。
知识点生活中的电路6.小明为养鸡场设计报警电路。
养鸡场的前、后门分别装有开关S1、S2动物闯入时开关会自动闭合。
要求:只要动物闯人任意一个门,电铃都能响起报警。
图中符合设计要求的是（）7.如图所示为建筑物轮廓灯,根据图中的现象,可知建筑物轮廓灯的连接方式为_____联你所判断的依据_____。
8.公路上,路灯的连接方式是_____联;回到家中,按下开关,电灯亮了,开关与电灯的连接方式是_____联9.小磊家有一种带照明功能的电蚊拍。
闭合开关S1后,灭蚊网单独工作;夜晚时再闭合开关S2,照明灯同时工作,吸引蚊虫。
他发现只闭合开关S2时,照明灯不工作。
请你根据描述在下面方框内画出这种电蚊拍的电路图(灭蚊网用电阻符号表示)。
10.个开关同时控制两盏灯的亮与灭,则这两盏灯（）A.串联B.并联C.串联或并联都可以D.无法判断11.如图所示,汽车装有日间行车灯可以提高行车安全,当汽车启动时,闭合开关S1,日间行车灯L1立即亮起;再闭合开关S2,车前大灯L2也亮起。
符合这一情况的是（）12.(多选)如图所示是简化了的玩具警车的电路图,以下说法中不正确的是（）A.开关S1控制整个电路B.电动机与小灯泡工作时互不影响C.开关S1控制电动机D.开关S1、S2都闭合时电动机与小灯泡是串联的答案1.A2.两首尾串联并联并联3.S1 、S3 S24.控制整个电路无关控制整个电路控制开关所在的电路5.略6.A7.并并联电路中各用电器互不影响8.并串9.略10.C11.D12.A D。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。
则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。
照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。
下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
人教版九年级物理全一册《第十五章 第3节 串联和并联》作业同步练习题及参考答案
第3节串联和并联1.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。
关于冰箱里的灯和压缩机的连接方式,下列判断正确的是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联2.如图所示的电路,下列判断正确的是()A.闭合开关S1、S3,断开开关S2时,灯L1、L2串联B.闭合开关S2,断开开关S1、S3时,灯L1、L2并联C.闭合开关S1、S2,断开开关S3时,灯L1亮,L2不亮D.同时闭合开关S1、S2、S3时,电源短路3.图中的电路图和实物图相对应的是()4.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。
它们的连接方式是联,原因是它们(选填“能”或“不能”)独立工作。
5.教室里的日光灯是联的,街上的路灯是联的。
6.将图中的各器材连成电路。
要求:L1灯和L2灯并联;开关S1只控制L1灯,开关S2控制L1灯和L2灯。
7.根据图甲所示的电路图连接图乙中的实物元件。
1.(2018·江苏常州中考)小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示。
关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是()A.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联B.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联C.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联D.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联2.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。
为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。
则下图所设计的四个简化电路图中最符合要求的是()3.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。
人教版九年级物理全一册《15.3串联和并联》同步测试-含答案
人教版九年级物理全一册《15.3串联和并联》同步测试-含答案一、单选题1．如图所示的电路中，当开关S1、S2断开或闭合时，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L3并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开．下图中能让电灯要么一直熄灭，要么一直亮，要么在光线较暗且有声音时才亮的电路是A．B．C．D．3．图中的电动独轮车依靠电力驱动，低碳环保。
当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关S1自动闭合，电动机工作，独轮车才开始运动。
下列电路设计符合上述要求的是（）A．B．C．D．4．如图所示电路，闭合开关S，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（）A．电流表A只测量灯L2的电流B．电流表A1的示数比A的大C．小灯泡L1和L2组成并联电路D．灯L1被短路时，L2正常发光5．关于摩擦起电和电路，下列说法正确的是（）A．导体容易导电是因为内部有大量的自由电荷B．两个带电小球相互排斥，说明两个小球一定都带正电C．用毛皮摩擦橡胶棒的过程中，橡胶棒失去电子而带上正电D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的6．电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。
下列电路设计符合要求的是（）A．B．C．D．二、填空题7．电冰箱是家庭里常见的电器之一。
当打开电冰箱的门，电冰箱内的灯就亮；将门关上，灯就不亮。
由此可知，打开电冰箱的门相当于将控制灯的闭合。
电冰箱主要靠压缩机来制冷，那么，压缩机和灯之间的连接方式是（填“串联”或“并联”）。
8．如图所示是街头手机充电宝租用柜，多个充电宝在柜中充电时，可将它们视为（选填“电源”或“用电器”），各充电宝之间的连接方式是联。
人教版九年级物理15.3串联和并联同步练习 含答案
人教版九年级物理15.3串联和并联同步练习1.某电动自行车两刹车手柄中各有一只开关S1和S2，在行驶中用任一只手柄刹车时，该手柄上的开关打开，电动机都停止工作。
如图电路符合要求的是（）2.如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是（）3．如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A．甲、丙B．乙、丁C．甲、丁D．丙、丁4．某保密室有三道门，关上一道门相当于闭合一个开关。
只要有一道门没有关上，红色和绿色的指示灯都会发光。
当三道门都关上时，红灯会熄灭，只有绿灯会发光。
则如图中的电路符号要求的是（）5.如下图所示，四个电路图中与右边实物图对应的是( )6.如图所示，当开关S闭合时，灯泡L1与L2组成串联电路的是（）7.小明把台灯的插头插在如图甲所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）。
台灯开关和灯泡用 S2、L2 表示。
当只闭合 S2 时，台灯不发光，当闭合 S1 时，指示灯发光，再闭合 S2 时，台灯发光；如果指示灯损坏，S1 和S2 都闭合，台灯也能发光。
下列设计的电路图中符合要求的是（）8.下图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）9.如图所示的电路中，若只需要灯L1亮，则需要闭合开关；要使灯L l、L2串联，则应只闭合开关；要使灯L1、L2并联，则应只闭合开关。
10.如图所示电路中，只闭合开关时，灯L1和灯L2并联；只闭合开关时，灯L1与L2串联；只闭合开关S1和S2时，电路处于（填“通路”、“断路”或“短路”）状态。
11.如图对应的电路中，电源电压不变，L1和L2是完全相同的两个小灯泡，闭合不同的开关，两灯分别可连成串联和并联电路，且小灯泡都发光。
（1）两灯要连成串联电路，应闭合的开关是；（2）两灯要连成并联电路，应闭合的开关是；（3）在联电路中，两个小灯泡的亮度较亮。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附参考答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红发现坐在汽车副驾驶座上不系安全带时，汽车仪表盘会发出声音报警，提醒乘客系安全带，其实汽车副驾驶座椅下有压力开关S1，当坐上人时压力开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。
下列电路图设计最合理的是（）A．B．C．D．2．油烟机里有照明灯和电动机。
它们既能单独工作，又能同时工作，下列设计的电路符合要求的是（）A．B．C．D．3．利用“光控开关”和“声控开关”可以有效节约居民楼内楼道的照明灯用电。
其中“光控开关”能在光线暗时自动闭合，光线充足时自动断开；“声控开关”能在有声时自动闭合，无声时自动断开。
如图的电路中设计最合理的是（）A．B．C．D．4．如图所示的电路中，要使R1、R2串联，应闭合的开关是（）A．只闭合S1B．只闭合S2C．只闭合S3D．S1、S2、S3全部闭合5．如图所示的四个电路中，属于并联电路的是（）A．B．C．D．6．智能手机解锁时，可以通过指纹开关S1解锁，也可以通过密码开关S2来解锁，若解锁成功则屏幕灯L 发光。
小明设计的以下电路符合要求的是（）A．B．C．D．7．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是()A．B．C．D．8．下列物体通常情况下属于导体的是（）A．铅笔芯B．塑料三角板C．玻璃杯D．橡皮9．破壁机可以瞬间击破食物的细胞壁，在破壁机上设置了安全开关S1和工作开关S2，当食物放入破壁机的容器中并放在主机上时，安全开关S1自动闭合，安全指示灯亮起；再闭合工作开关S2，电动机启动；安全开关S1断开时，安全指示灯与电动机均不工作，如下图所示的电路图中，符合上述要求是（）A．B．C．D．10．如图所示电路，不属于并联电路的是（）．A．B．C．D．二、填空题11．家庭电路中，客厅中的灯和控制它的开关是联的；放学晚归，远看如长龙、照亮你归家之路的一盏盏路灯之间是联的。
人教版九年级物理上册15.3 串联和并联 练习(含答案)
15.3 串联和并联同步练习一、单选题1．在如图所示的电路中，说法正确的是（）A．开关S1、S2都闭合，L1发光，L2不发光B．开关S1、S2都闭合，L1不发光，L2发光C．开关S1、S2都断开，L1、L2都不发光D．开关S1、S2都断开，L1发光，L2不发光2．小明对十字路口的交通信号灯进行观察，画出下列四种电路图，你认为可行的是（）A．B．C．D．3．如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起．符合这一情况的电路图是（）A． B．C．D．4．如图所示，为保证驾驶员的安全，轿车上设有安全带提示系统。
