ANSVG-G-A混合动态滤波补偿装置产品简介及案例分析
无功谐波混合补偿装置及有源滤波的选型与应用介绍
案例分享
现象： 无功补偿容量不够，要扩容，但配电房没有空间。
原因分析： 负载增加导致无功补偿容量不足，需要增加一台无功补偿柜，
但配电房已没有放置柜体的空间，扩大配电房不切实际，且停电 时间长会造成巨大的经济损失，只能用占地面积小、便于无功改 造的SVG无功补偿产品。 解决方案：
上图示例
SVC+APF
型号说明
ANSVG-S-A混合动态滤波补偿装置
产品展示
上图示例
SVC+SVG
型号说明
ANSVG-S-G智慧型动态无功补偿装置
产品展示
无功系列SVC、SVG-S-G、SVG对比
ANHPD谐波保护器
工作原理
ANHPD系列谐波保护器对用设备产生的随机高次谐波、 脉冲尖峰、电涌等具有抑制和吸收作用，能有效滤除电压 尖峰杂波、矫正畸变的电压波形、对噪声进行消化和吸收、 防止保护装置误跳闸、保证用电设备正常运行。
型号说明
上图示例
产品展示
SVG相对于SVC传统无功补偿的优势
SVC传统无功补偿装置 分组投切，阶梯式无功输出，易过补或欠补 极容易谐振，烧毁电容器和投切开关 电网电压、电流畸变率高时无法工作 使用寿命短，每两年需要进行一次电容更换 负载电流快速变化时无法及时响应 占地面积大，施工工作量大
SVG 无功输出连续可调，避免过补和欠补 IGBT构成的有源型补偿装置，不会谐振 补偿容量不受电网电能质量影响 正常使用下不需要维护，设计寿命十年以上 毫秒级全响应时间，适合负载快速变化场合 模块化设计和柜式安装，体积小，施工便捷
ANSVG-G-A混合动态滤波补偿装置
工作原理
混合动态滤波补偿装置在补偿无功 的同时可兼治理系统的谐波，该设备以 并联方式接入配电系统，实时监测系统 的电流分量，通过控制计算及逻辑变化， 计算出所需的无功分量及谐波分量，然 后通过三相全桥换流电路实时产生系统 所需的无功与谐波电流注入到配电系统 中，实现智能补偿，兼谐波治理。
高压动态无功补偿与滤波装置SVG概述
⾼压动态⽆功补偿与滤波装置SVG概述⾼压动态⽆功补偿与滤波装置（SVG）概述第⼀篇、SVG产品概述柔性交流输电系统（FACTS）技术是电⼒⾏业世界前沿科技，它是指采⽤电⼒电⼦型静⽌控制器来加强交流输电系统可控性和增强输电线路功率传输能⼒。
静⽌同步补偿器（Static Synchronous Compensator, STATCOM，⼜称为SVG）是FACTS中的⼀种重要装置，是⼀种新型的动态⽆功补偿装置，它在输电⽹、受端⼤电⽹和⽤户侧电能质量控制中都有⼴阔的应⽤，其核⼼的⼤功率换流器技术也是FACTS的核⼼技术。
1.1SVG原理及结构1)、SVG的原理电容⽆功补偿的原理是：容性⽆功功率在本质是电压与超前它90°的电流的乘积。
感性⽆功功率是电压与滞后它90°的电流的乘积。
⽽SVG的原理就是适当地调节桥式电路交流侧输出电压的幅值和相位或者直接控制其交流侧电流就可以使该电路吸收或者发出满⾜要求的超前90°或滞后90°的⽆功电流，从其原理上来补偿和实现动态⽆功补偿的⽬的。
SVG以三相⼤功率电压逆变器为核⼼，其输出电压通过变压器或电抗器接⼊系统，与系统侧电压保持同频、同相，通过调节其输出电压幅值与系统电压幅值的关系来确定输出功率的性质与容量，当其幅值⼤于系统侧电压幅值时输出容性⽆功，⼩于时输出感性⽆功。
其原理如下图所⽰：图1 SVG⼯作原理⽰意图2）、SVG的组成SVG的组成部分主要由连接电抗器、启动装置、IGBT换流阀组、控制系统、等部分组成。
请参考⽰意图：1.2SVG 补偿技术的优势SVG型动态⽆功补偿与谐波治理装置是⽬前最先进的动态⽆功补偿技术。
具备补偿性能强、谐波特性好、运⾏安全性可靠性⾼、占地⾯积⼩、损耗⼩噪⾳低、可靠性⾼维护量⼩等特点。
（1）补偿性能强：动态快速连续调节⽆功输出，最⼤限度满⾜功率因数补偿要求，任意时刻的功率因数按近1.0，设备投资效益⾼。

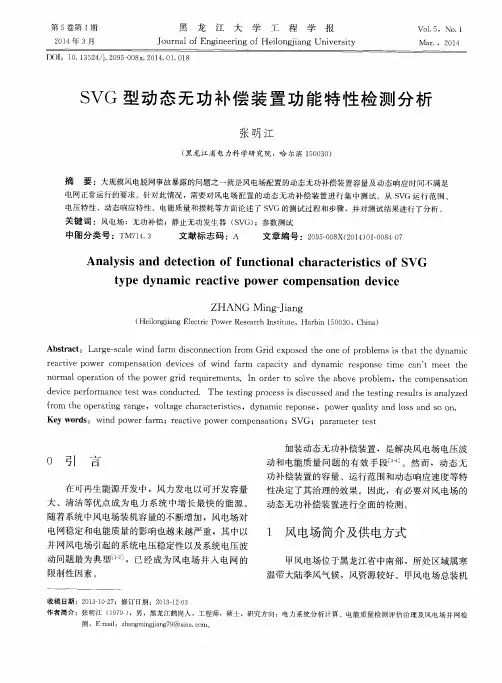

SVG型动态无功补偿装置功能特性检测分析
加 装动 态无 功补偿 装 置 ，是解 决 风 电场 电压波
大 、清洁 等优 点成 为 电力 系统 中增 长最 快 的能 源 。
随着 系统 中风 电场装 机容 量 的不断增 加 ，风 电场对 电网稳定 和 电能质 量 的影 响也 越来越 严 重 ，其 中以 并 网风 电场 引起 的系统 电压稳 定性 以及 系统 电压波
１ 风 电场简介及供 电方式
．
ｆ ｒ ｏ ｍ ｔ ｈ ｅ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｎ ｇ ｒ ａ ｎ ｇ ｅ ，ｖ ｏ ｌ ｔ ａ ｇ ｅ ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｒ ｉ ｓ ｔ ｉ ｃ ｓ ，ｄ ｙ ｎ ａ ｍｉ ｃ ｒ ｅ ｐ ｏ ｎ ｓ ｅ ，ｐ ｏ ｗｅ ｒ ｑ ｕ ａ ｌ ｉ ｔ ｙ ａ ｎ ｄ ｌ Ｏ Ｓ Ｓ ａ ｎ ｄ Ｓ Ｏ Ｏ ｎ
摘 要 ：大规模风电脱网事故暴露的问题之一就是风电场配置的动态无功补偿装置容量及动态响应时间不满足
电网正常运行 的要求 。针对此情况 ，需要对风 电场 配置 的动 态无功 补偿装 置进行集 中测试 。从 Ｓ Ｖ Ｇ 运行范 围、
电 压特 性 、动 态 响应 特 性 、 电能 质 量 和 损 耗 等 方 面 论 述 了 Ｓ ＶＧ 的测 试 过 程 和 步骤 ，并 对 测 试 结 果 进 行 了 分析 。
Ｉ ） （ ） Ｉ ：１ ０ ． １ ３ ５ ２ ４ ／ ｊ ． ２ ０ ９ ５ Ｏ ０ ８ ｘ ． ２ ０ １ ４ ． ０ １ ． ０ １ ８
动态滤波补偿装置
动态滤波补偿装置输电及配电系统正常工作运行在工频信号下，然而随着大量非线性负荷用电设备的增加，注入电网中的谐波也随之增加，引起了电压及电流的波形畸变。
传统的低压无功补偿装置TSC（晶闸管投切电容器组）实现电容器快速无触点投切，但谐波的存在会使电容器与系统发生并联谐振，使谐波电流放大导致电容器损坏或晶闸管烧损。
而供电系统常用的方法是采用接触器手动投切电力滤波器来消除谐波，自动化水平极低，动作慢，无法做到适时稳定投切。
低压动态无功补偿滤波成套装置SLTF（用晶闸管投切滤波器）实现了电压、无功、谐波的综合治理。
装置的功能稳定电压，保障电能质量合格。
动态无功补偿，提高功率因数。
滤除谐波电流，降低设备温度，提高设备使用寿命。
提高功率因数，节约电能，避免因功率因数过低引起功率因数调整电费增加。
提高容量利用率，增大的负载能力。
装置的特点本低压动态无功补偿滤波成套装置兼有TSC和电力滤波器的双重功能特点，是一种先进、独特的晶闸管柔性投切技术1、通过控制晶闸管实现各次滤波器组无触点自动投切，采用先进的晶闸管柔性投切技术（FACTF）和特殊工艺设计的滤波器，避免了传统接触器投切及晶闸管过零投切时产生的涌流、暂态冲击，无需放电即可再投。
延长了动态补偿系统的使用寿命。
2、不仅可以自动跟踪系统无功负荷变化，进行快速无功补偿，还可以滤除电力系统中的谐波电流，保证用户功率因数在规定的范围内。
并且由于电容器与电抗器串联，避免了谐波的放大问题。
3、滤波器组由控制器控制投切，提高了滤波器组的快速响应能力，可根据配电系统的负荷情况动态频繁的投切。
动态响应时间不超过20ms。
4、功能强大、易于调试的液晶显示控制器，可实时显示系统电压、功率因数、投入系统滤波器的组数、补偿电流等数据。
可对功率因数、过压值、失压值、过流值、谐波畸变率值、投切延时等参数进行编程。
有过压、过流、欠流、设备温度60℃等报警功能。
5、根据三相平衡负荷和不对称负荷可实现三相或分相投切6、根据客户系统专门设计，滤波效果明显，补偿后功率因数不低于0.93低压动态无功补偿滤波成套装置所采用的晶闸管投切电力滤波器这一新技术的应用，为配电系统提供了一种动态补偿提高功率因数、滤除谐波及稳定电压改善电能质量，降损节能的新手段。

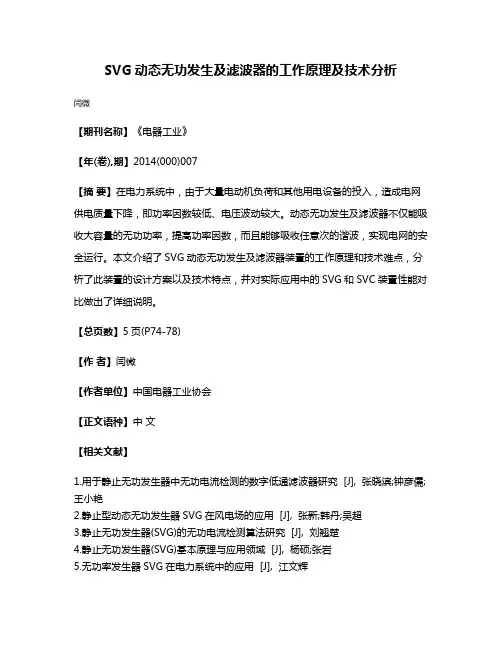

SVG动态无功发生及滤波器的工作原理及技术分析
