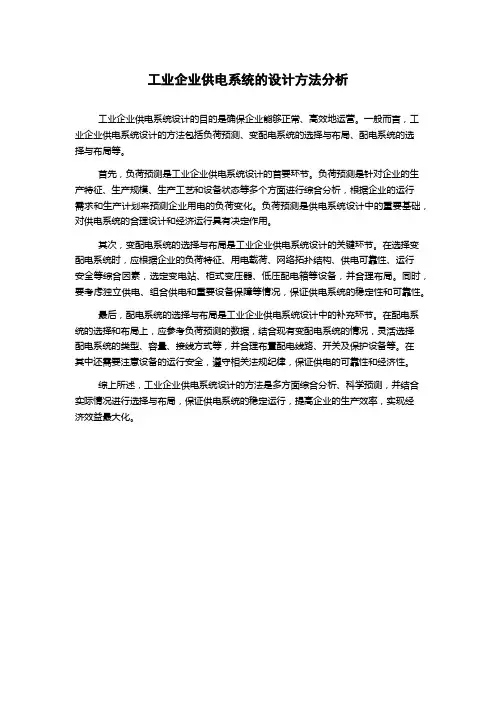

工业企业供电系统的设计方法分析
工业企业供电系统的设计方法分析
工业企业供电系统设计的目的是确保企业能够正常、高效地运营。
一般而言，工业企业供电系统设计的方法包括负荷预测、变配电系统的选择与布局、配电系统的选
择与布局等。
首先，负荷预测是工业企业供电系统设计的首要环节。
负荷预测是针对企业的生产特征、生产规模、生产工艺和设备状态等多个方面进行综合分析，根据企业的运行
需求和生产计划来预测企业用电的负荷变化。
负荷预测是供电系统设计中的重要基础，对供电系统的合理设计和经济运行具有决定作用。
其次，变配电系统的选择与布局是工业企业供电系统设计的关键环节。
在选择变配电系统时，应根据企业的负荷特征、用电载荷、网络拓扑结构、供电可靠性、运行
安全等综合因素，选定变电站、柜式变压器、低压配电箱等设备，并合理布局。
同时，要考虑独立供电、组合供电和重要设备保障等情况，保证供电系统的稳定性和可靠性。
最后，配电系统的选择与布局是工业企业供电系统设计中的补充环节。
在配电系统的选择和布局上，应参考负荷预测的数据，结合现有变配电系统的情况，灵活选择
配电系统的类型、容量、接线方式等，并合理布置配电线路、开关及保护设备等。
在
其中还需要注意设备的运行安全，遵守相关法规纪律，保证供电的可靠性和经济性。
综上所述，工业企业供电系统设计的方法是多方面综合分析、科学预测，并结合实际情况进行选择与布局，保证供电系统的稳定运行，提高企业的生产效率，实现经
济效益最大化。
某工厂供配电系统设计设计
某工厂供配电系统设计设计工厂供配电系统设计一、设计需求分析工厂供配电系统设计的主要目的是确保工厂的电力供应能够满足设备和设施的正常运行，并具备一定的安全性和可靠性。
在设计之前，需要对工厂的用电需求进行详细的分析和调研，包括负荷容量、工作时段、负荷类型等。
同时，还需要考虑到工厂未来的扩展需求，为其留下足够的余地和灵活性。
二、供配电系统设计1.供电方式选择供电方式可以选择来自电网的直接供电，或者是通过自备发电机组供电。
根据工厂的用电需求和电网的可靠性情况，可以综合考虑选择最适合的供电方式。
2.变电站设计变电站是供配电系统的核心，负责将电网的高压电能转化为低压电能供应给工厂内部的各个设备和设施。
在变电站的设计中，需要考虑到负荷容量、电压等级、备用机组、变压器的选择等关键因素。
3.输电线路设计输电线路需要考虑到电流容量、电压降和线路损耗等因素。
同时，还需要考虑到线路的布置和绝缘等级，以确保线路的安全性和可靠性。
4.配电系统设计配电系统是将变电站的供电引入到各个设备和设施的关键环节。
在设计配电系统时，需要考虑到各个设备的负荷容量、回路的划分、线路的选择和保护装置的配置等因素。
5.接地系统设计接地系统是供配电系统中的重要组成部分，用于保护设备和人员免受电击等电气危险。
在接地系统的设计中，需要考虑到接地电阻、接地网的布置和材料的选择等因素。
6.保护装置设计保护装置是供配电系统中的重要组成部分，用于保护电气设备免受过流、短路等故障的影响。
在设计保护装置时，需要根据设备的特性和负荷情况选择合适的电流互感器、断路器和保护继电器等设备。
7.其他设备和控制系统设计除了以上核心的供配电系统，还需要考虑到其他辅助设备和控制系统的设计，如电池组、UPS电源、远程监控系统等。
这些设备和系统的设计需要与供配电系统相互配合，确保工厂的电力供应的连续性和稳定性。
三、施工和调试供配电系统设计完成后，需要进行施工和调试。
在施工过程中，要确保安全，遵守相关的规范和标准。
机械工厂供电系统设计
机械工厂供电系统设计一、引言在机械工厂中，供电系统的设计对于正常运行和生产至关重要。
合理的供电系统设计可以确保设备的稳定供电，避免电力故障给生产带来的影响。
本文将对机械工厂供电系统的设计进行详细介绍。
二、供电系统结构机械工厂供电系统主要由输电线路、变电站和配电系统组成。
1.输电线路输电线路是将电力从供电公司送至机械工厂的主要通道。
输电线路通常由高压输电线和中压输电线组成，根据工厂的功率需求和距离而定。
输电线路需要满足一定的电压降和功率损耗要求，同时要注意防雷和抗干扰能力。
2.变电站变电站是将输送来的电力进行中压到低压的转换设施。
变电站一般由变电设备、开关设备和保护设备等组成。
变电站的选择应根据工厂的电力需求和可靠性要求进行设计。
3.配电系统配电系统是将变电所输送的低压电力供给机械工厂的各个用电设备。
配电系统主要由主配电柜、分配电柜和电力线路组成。
配电系统的设计应考虑设备的功率需求、分布情况和用电负荷的平衡。
三、供电系统设计要点1.供电系统容量计算供电系统的容量计算是供电系统设计的前提。
需要根据机械设备的功率需求、用电负荷和设备数量等指标来确定供电系统的容量。
容量过小会导致供电不足，容量过大则会造成资源浪费。
2.供电系统的可靠性设计供电系统的可靠性是指供电系统正常运行的稳定性和可持续性。
供电系统应考虑备份电源、过载保护和故障自诊断等功能，以保证供电系统的可靠性。
此外，还需对系统的运行情况进行监控和维护。
3.供电系统的电缆选型供电系统的电缆选型是确保电力传输的稳定性和安全性的重要环节。
电缆应选择合适的规格和材质，以满足工厂的电力需求。
同时，还需考虑电缆的敷设和维护要求。
4.供电系统的接地设计供电系统的接地设计是为了确保系统的安全运行。
接地系统应符合国家标准和规范，确保接地电阻不大于规定值，并采取有效的保护措施，防止雷击和漏电等问题。
四、供电系统的安全问题在机械工厂的供电系统设计中，安全问题是需要高度重视的。

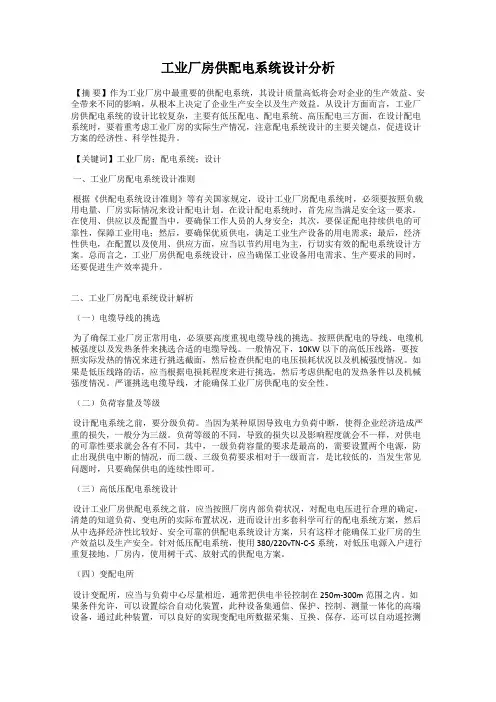

工业厂房供配电系统设计分析
工业厂房供配电系统设计分析【摘要】作为工业厂房中最重要的供配电系统，其设计质量高低将会对企业的生产效益、安全带来不同的影响，从根本上决定了企业生产安全以及生产效益。
从设计方面而言，工业厂房供配电系统的设计比较复杂，主要有低压配电、配电系统、高压配电三方面，在设计配电系统时，要着重考虑工业厂房的实际生产情况，注意配电系统设计的主要关键点，促进设计方案的经济性、科学性提升。
【关键词】工业厂房；配电系统；设计一、工业厂房配电系统设计准则根据《供配电系统设计准则》等有关国家规定，设计工业厂房配电系统时，必须要按照负载用电量、厂房实际情况来设计配电计划。
在设计配电系统时，首先应当满足安全这一要求，在使用、供应以及配置当中，要确保工作人员的人身安全；其次，要保证配电持续供电的可靠性，保障工业用电；然后，要确保优质供电，满足工业生产设备的用电需求；最后，经济性供电，在配置以及使用、供应方面，应当以节约用电为主，行切实有效的配电系统设计方案。
总而言之，工业厂房供配电系统设计，应当确保工业设备用电需求、生产要求的同时，还要促进生产效率提升。
二、工业厂房配电系统设计解析（一）电缆导线的挑选为了确保工业厂房正常用电，必须要高度重视电缆导线的挑选。
按照供配电的导线、电缆机械强度以及发热条件来挑选合适的电缆导线。
一般情况下，10KW以下的高低压线路，要按照实际发热的情况来进行挑选截面，然后检查供配电的电压损耗状况以及机械强度情况。
如果是低压线路的话，应当根据电损耗程度来进行挑选，然后考虑供配电的发热条件以及机械强度情况。
严谨挑选电缆导线，才能确保工业厂房供配电的安全性。
（二）负荷容量及等级设计配电系统之前，要分级负荷。
当因为某种原因导致电力负荷中断，使得企业经济造成严重的损失，一般分为三级。
负荷等级的不同，导致的损失以及影响程度就会不一样，对供电的可靠性要求就会各有不同，其中，一级负荷容量的要求是最高的，需要设置两个电源，防止出现供电中断的情况，而二级、三级负荷要求相对于一级而言，是比较低的，当发生常见问题时，只要确保供电的连续性即可。

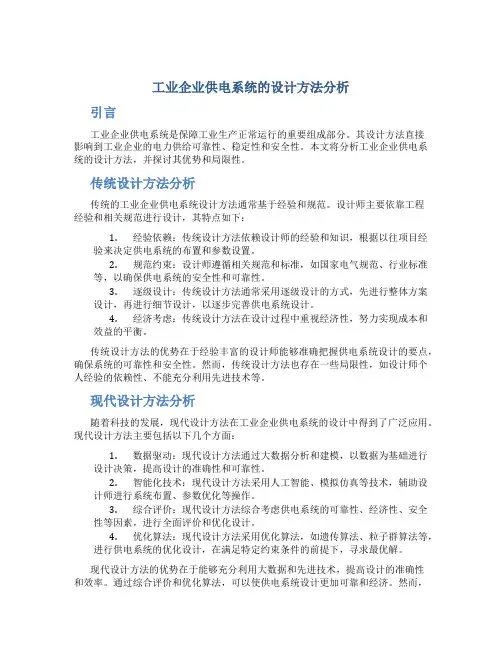

工业企业供电系统的设计方法分析
工业企业供电系统的设计方法分析引言工业企业供电系统是保障工业生产正常运行的重要组成部分。
其设计方法直接影响到工业企业的电力供给可靠性、稳定性和安全性。
本文将分析工业企业供电系统的设计方法，并探讨其优势和局限性。
传统设计方法分析传统的工业企业供电系统设计方法通常基于经验和规范。
设计师主要依靠工程经验和相关规范进行设计，其特点如下：1.经验依赖：传统设计方法依赖设计师的经验和知识，根据以往项目经验来决定供电系统的布置和参数设置。
2.规范约束：设计师遵循相关规范和标准，如国家电气规范、行业标准等，以确保供电系统的安全性和可靠性。
3.逐级设计：传统设计方法通常采用逐级设计的方式，先进行整体方案设计，再进行细节设计，以逐步完善供电系统设计。
4.经济考虑：传统设计方法在设计过程中重视经济性，努力实现成本和效益的平衡。
传统设计方法的优势在于经验丰富的设计师能够准确把握供电系统设计的要点，确保系统的可靠性和安全性。
然而，传统设计方法也存在一些局限性，如设计师个人经验的依赖性、不能充分利用先进技术等。
现代设计方法分析随着科技的发展，现代设计方法在工业企业供电系统的设计中得到了广泛应用。
现代设计方法主要包括以下几个方面：1.数据驱动：现代设计方法通过大数据分析和建模，以数据为基础进行设计决策，提高设计的准确性和可靠性。
2.智能化技术：现代设计方法采用人工智能、模拟仿真等技术，辅助设计师进行系统布置、参数优化等操作。
3.综合评价：现代设计方法综合考虑供电系统的可靠性、经济性、安全性等因素，进行全面评价和优化设计。
4.优化算法：现代设计方法采用优化算法，如遗传算法、粒子群算法等，进行供电系统的优化设计，在满足特定约束条件的前提下，寻求最优解。
现代设计方法的优势在于能够充分利用大数据和先进技术，提高设计的准确性和效率。
通过综合评价和优化算法，可以使供电系统设计更加可靠和经济。
然而，现代设计方法在应用过程中也存在一些挑战，如数据获取和处理的复杂性、算法选择和参数设置的难度等。
浅谈工厂配电系统设计方案
浅谈工厂配电系统设计方案
1. 总体结构设计
工厂配电系统的总体结构设计应该根据生产工艺、机器设备和用电负荷等因素来确定。
需要考虑的因素包括电压等级、容量、备用容量、配电变压器数量及容量、供电方式、线
路布置等。
2. 配电柜设计
配电柜作为工厂配电系统的重要组成部分，应该能够满足生产过程中对电源的要求。
在设计配电柜时，需要考虑到外部环境的影响、安全措施、运行维护等因素。
3. 变电站设计
变电站作为工厂配电系统的核心，需要考虑到进出线、变压器、开关柜等设备的布置
和安全措施。
在设计变电站时，需要考虑到电源的稳定性、安全性、经济性和可靠性等因素。
4. 接地系统设计
接地系统是工厂配电系统的重要组成部分，它能够保障电气设备和人员的安全。
在设
计接地系统时，需要考虑到接地网的形式、接地电阻值的大小、接地体的材料以及接地线
的布置等因素。
总体来说，工厂配电系统的设计方案需要充分考虑到生产工艺、机器设备和用电负荷
等因素，并满足电源的安全、稳定、经济和可靠等要求。
同时，在设计方案中需要充分考
虑到环境保护和节能减排等方面，力求达到优化设计的目的。
工业企业供电系统的设计方法分析
工业企业供电系统的设计方法分析【摘要】工业企业供电系统的设计对于企业的正常运行和生产起着至关重要的作用。
本文主要介绍了供电系统设计的重要性、基本原则、主要组成、设计方法的比较分析以及需要注意的问题。
通过分析这些内容，可以帮助工程师更好地设计工业企业的供电系统，确保其安全稳定运行。
结合未来的发展趋势和建议，文章总结了工业企业供电系统设计方法的重要性，并为未来的发展提出了一些建议。
随着工业企业的不断发展，供电系统设计将会面临更多的挑战和机遇，因此对于工业企业供电系统设计的研究和改进具有重要的意义。
【关键词】关键词：工业企业，供电系统设计，重要性，基本原则，主要组成，比较分析，注意问题，总结，发展趋势，建议1. 引言1.1 工业企业供电系统的设计方法分析在工业企业中，供电系统的设计是至关重要的。
一个合理设计的供电系统可以保障工业生产的正常运转，提高生产效率，同时也能够确保生产过程中的安全稳定。
工业企业对于供电系统设计方法的分析和研究具有重要意义。
供电系统设计的重要性不可忽视。
一个良好的供电系统设计可以有效避免因为电力故障而导致的生产停工和损失，保障设备和人员的安全。
合理设计的供电系统还可以提高能源利用效率，降低能源浪费，降低生产成本，增强企业的竞争力。
供电系统设计的基本原则包括合理性、稳定性、可靠性和高效性。
供电系统的设计应该充分考虑工业生产的需求，确保电力供应的稳定性和可靠性，同时也要尽可能提高供电系统的运行效率，减少能源浪费。
在工业企业供电系统的主要组成方面，主要包括变电站、配电系统和用电设备。
变电站起着电能转换和分配的作用，配电系统将电能输送到不同用电设备，用电设备则将电能转化为所需的各种形式的能量。
供电系统设计方法的比较分析可以根据工业企业的具体需求和特点选择合适的设计方法，比如传统的设计方法、基于规划的设计方法、基于仿真的设计方法等。
在工业企业供电系统的设计中需要注意的问题包括安全性、稳定性、经济性和可维护性等方面。
工厂供配电系统设计
工厂供配电系统设计供电系统设计是指设计一个适合工厂所在地的电力供应系统。
首先，需要确定工厂的总需电量，包括设备、机器、照明等的总额定功率。
然后，根据工厂所在地的电力负荷情况，选择一个适当的供电方式，例如接入城市电网或建设自备发电系统。
对于大型工厂来说，可能需要考虑建设自备发电系统来保证供电的可靠性和稳定性。
配电系统设计是指设计一个能够将供电系统的电能分配到工厂各个用电设备和用电点的系统。
首先，需要确定供电系统的额定电压和频率。
然后，根据工厂的布局和用电设备的电气性能，设计主配电柜、分配电柜和用电箱等配电设备，并选择合适的导线和开关设备。
此外，还需要设计合适的过载保护和短路保护设备，确保系统的安全性和可靠性。
3.控制系统设计控制系统设计是指设计一个能够实现对工厂供配电系统的远程监控和控制的系统。
首先，需要选择合适的监控设备，例如电能表、电流表、电压表等，用于对供配电系统进行实时监测。
然后，根据工厂的需求，选择合适的控制设备，例如自动开关和智能开关，并设计合适的控制逻辑和控制算法，实现对供配电系统的自动化控制。
在工厂供配电系统设计过程中，需要考虑以下几个方面的因素：-安全性：供配电系统必须符合国家和地方的安全标准和规范，确保供电过程中不会发生事故和故障。
-可靠性：供配电系统必须具备高可靠性，确保工厂的正常运行不受电力供应的影响。
-灵活性：供配电系统必须具备一定的灵活性，能够适应工厂的用电需求变化。
-节能性：供配电系统应尽可能地减少能源的消耗，提高能源利用效率，降低工厂的运行成本。
综上所述，在工厂供配电系统设计时，需要综合考虑供电系统、配电系统和控制系统三个部分的设计，确保整个电气系统能够满足工厂的需求，并具备高安全性、可靠性、灵活性和节能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析工厂供电系统的设计
作者：赵明刚
来源：《中国新技术新产品》2011年第15期
摘要：众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
关键词：现代工业；能源；供电设计
中图分类号：U223文献标识码：A
1 工厂供电的意义和要求
工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：
（1）安全。
在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠。
应满足电能用户对供电可靠性的要求。
（3）优质。
应满足电能用户对电压和频率等质量的要求（4）经济。
供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
2 工厂供电设计的一般原则
按照国家标准GB50052-95《供配电系统设计规范》、GB50053-94《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：
2.1 遵守规程、执行政策
必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
2.2 安全可靠、先进合理
应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
2.3 近期为主、考虑发展
应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
2.4 全局出发、统筹兼顾
按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
工厂供电设计是整个工厂设计中的重要组成部分。
工厂供电设计的质量直接影响到工厂的生产及发展。
作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。
3 设计内容及步骤
全厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况。
解决对各部门的安全可靠，经济的分配电能问题。
其基本内容有以下几方面。
3.1 负荷计算
全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。
考虑车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。
列出负荷计算表、表达计算成果。
3.2 工厂总降压变电所的位置和主变压器的台数及容量选择
参考电源进线方向，综合考虑设置总降压变电所的有关因素，结合全厂计算负荷以及扩建和备用的需要，确定变压器的台数和容量。
3.3 工厂总降压变电所主结线设计
根据变电所配电回路数，负荷要求的可靠性级别和计算负荷数综合主变压器台数，确定变电所高、低接线方式。
对它的基本要求，即要安全可靠有要灵活经济，安装容易维修方便。
3.4 厂区高压配电系统设计
根据厂内负荷情况，从技术和经济合理性确定厂区配电电压。
参考负荷布局及总降压变电所位置，比较几种可行的高压配电网布置放案，计算出导线截面及电压损失，由不同放案的可靠性，电压损失，基建投资，年运行费用，有色金属消耗量等综合技术经济条件列表比值，择优选用。
按选定配电系统作线路结构与敷设方式设计。
用厂区高压线路平面布置图，敷设要求和架空线路杆位明细表以及工程预算书表达设计成果。
3.5 工厂供、配电系统短路电流计算
工厂用电，通常为国家电网的末端负荷，其容量运行小于电网容量，皆可按无限容量系统供电进行短路计算。
由系统不同运行方式下的短路参数，求出不同运行方式下各点的三相及两相短路电流。
3.6 改善功率因数装置设计
按负荷计算求出总降压变电所的功率因数，通过查表或计算求出达到供电部门要求数值所需补偿的无功率。
由手册或厂品样本选用所需移相电容器的规格和数量，并选用合适的电容器柜或放电装置。
如工厂有大型同步电动机还可以采用控制电机励磁电流方式提供无功功率，改善功率因数。
3.7 变电所高、低压侧设备选择
参照短路电流计算数据和各回路计算负荷以及对应的额定值，选择变电所高、低压侧电器设备，如隔离开关、断路器、母线、电缆、绝缘子、避雷器、互感器、开关柜等设备。
并根据需要进行热稳定和力稳定检验。
用总降压变电所主结线图，设备材料表和投资概算表达设计成果。
3.8 继电保护及二次结线设计
为了监视，控制和保证安全可靠运行，变压器、高压配电线路移相电容器、高压电动机、母线分段断路器及联络线断路器，皆需要设置相应的控制、信号、检测和继电器保护装置。
并对保护装置做出整定计算和检验其灵敏系数。
设计包括继电器保护装置、监视及测量仪表，控制和信号装置，操作电源和控制电缆组成的变电所二次结线系统，用二次回路原理接线图或二次回路展开图以及元件材料表达设计成果。
35kv及以上系统尚需给出二次回路的保护屏和控制屏屏面布置图。
3.9 变电所防雷装置设计
参考本地区气象地质材料，设计防雷装置。
进行防直击的避雷针保护范围计算，避免产生反击现象的空间距离计算，按避雷器的基本参数选择防雷电冲击波的避雷器的规格型号，并确定其接线部位。
进行避雷灭弧电压，频放电电压和最大允许安装距离检验以及冲击接地电阻计算。
4 负荷计算及功率补偿
4.1 负荷计算的内容和目的
4.1.1 计算负荷又称需要负荷或最大负荷。
计算负荷是一个假想的持续性的负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。
在配电设计中，通常采用30分钟的最大平均负荷作为按发热条件选择电器或导体的依据。
4.1.2 尖峰电流指单台或多台用电设备持续1秒左右的最大负荷电流。
一般取启动电流上午周期分量作为计算电压损失、电压波动和电压下降以及选择电器和保护元件等的依据。
在校验瞬动元件时，还应考虑启动电流的非周期分量。
4.1.3 平均负荷为一段时间内用电设备所消耗的电能与该段时间之比。
常选用最大负荷班（即有代表性的一昼夜内电能消耗量最多的一个班）的平均负荷，有时也计算年平均负荷。
平均负荷用来计算最大负荷和电能消耗量。
参考文献
[1]刘金晟,侯世英,孙韬.工厂供电工程设计方法分析[J].重庆科技学院学报(自然科学版)，2011-04-15.。
