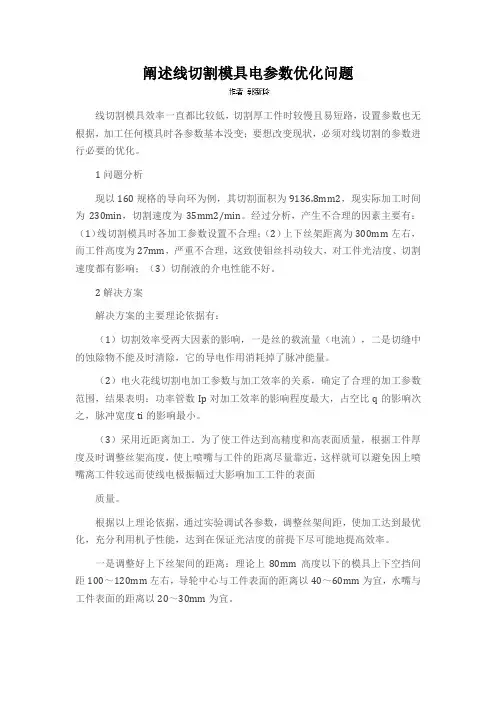

线切割机床加工厚件时电参数稳定的方法

线切割设备参数要求

双通道数显高频电流/电压表 产品参数: 主要性能指标： 1. 电压测量范围：100 ^V?400V，分六档量程，4mV、40 mV、400 mV、 4V、40V、400V。由四位LCD数显：最大显示4200。最高分辨率：1讥/ 或 0.01dB。 2. 电平测量范围：-90dBV ?52dBV , -88dBm ?54dBm。 3. 测量电压、电流频率响应范围：5Hz?2MHz。 4. 电流测量范围：20"V5A。分X1 档0.2mA-5A（内阻1Q）,X0.1 档20 “A-1A （内阻10Q）。分辨率：最高0.1 IA o 5. 电压测量误差：±%± 5个字4mV档时戈％± 5个字。电流测量误差：±.5%±5 个字v0.5mA±2%± 10 个字 6. 频率响应误差（以1kHz为基准）:±3% 7. 噪声电压：在输入端良好短路时 < 5口。 8. 输入阻抗（电压测量）：10M Q /40pF o 9. 两通道间隔离度：> 100dB（1kHz时） 10. 外形尺寸：280X88X240（mm）o 11. 重量：约2.5Kg o 产品描述： WY1972P双通道数显高频电流/电压表是一台CPU控制的全自动交流电流电压测量仪器，测量响应频率范围宽（10Hz?2MHz）, LCD数字同时显 示多组参数，具有被测电压欠压、过压指示自动量程选择，能方便地进行 交流电流和电压同时测量。电压测量输入阻抗高（10M Q /40pF）,测量精度高，并具有良好的线性度。本机还具有输入浮置选择功能。产品特点：

*自动/手动量程选择，电压电流欠压欠流、过压过流指示。 *交流电流和电压同时测量，测量范围宽（100 N?400V,20宀-5A），分辨 率咼（1 （JV，0.1 小）。 * LCD数字同时显示多组参数：V、dBm、丨值。 *电压测量自动归零，电流测量内阻低（1Q） 快走丝--中走丝 快走丝是电火花线切割的一种，也叫高速走丝电火花线切割机床（WEDM-H），其电极丝（一般采用钼丝）作高速往复运动，走丝速度为 8?10m/s，电极丝可重复使用，加工速度较高，走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，是我国独创的电火花线切割加工模式。 电火花线切割加工是通过电极丝接脉冲电源的负极，工件接脉冲电源的正极，高频脉冲电源通电后，当工件与电极丝之间的距离小于放电距离时，脉冲电能使介质（工作液）电离击穿，形成放电通道，在电场力的作用下，大量的带负电荷的电子高速奔向正极，带正电荷的离子奔向负极，由于电离而产生的高温使工件表面熔化， 甚至汽化，使金属随着电极丝的移动及工作液的冲击而被抛出，从而在工件表面形 成凹坑。在高温区中由于极性效应，电极丝与工件分配的能量不一样，因而电极丝与工件的表面温度也不一样，并且由于电极丝的熔化温度要大大高于工件材料的熔化温度，同时电极丝又在高速离开高温区，因而在高温区中电极的蚀除量要大大小于工件的蚀除量，这就时代工件表面形成较大的凹坑，而在电极丝的表面形成很小的凹坑，由于加工过程是连续的，步进电机受到控制不断进给，以保持电极丝与工件之间维持放电所必须的间隙，因而工件就逐步被切出一条缝隙。

电火花线切割加工工艺

第五章数控电火花线切割加工工艺与编程 第一节数控电火花线切割加工概述 序号：37 主要内容： 一、数控线切割加工机床简介 电火花线切割机床组成：机床本体、控制系统、脉冲电源、运丝机构、工作液循环机构和辅助装置（自动编程系统）。 线切割机床可分为高速走丝机床和低速走丝机床。 二、数控线切割加工原理及特点 1．数控电火花线切割加工原理 它是通过电极和工件之间脉冲放电时的电腐作用，对工件进行加工的一种工艺方法。 数控电火花线切割加工的基本原理：利用移动的细金属导线（铜丝或钼丝）作为工具线电极（负电极），被切割的工件为工件电极（作为正电极），在加工中，线电极和工件之间加上脉冲电压，并且工作液包住线电极，使两者之间不断产生火花放电，工件在数控系统控制下（工作台）相对电极丝按预定的轨迹运动，从而使电极丝沿着所要求的切割路线进行电腐蚀，完成工件的加工。 2．数控线切割加工的特点 （1）可以加工难切削导电材料的加工。例如淬火钢、硬质合金等； （2）可以加工微细异形孔、窄缝和复杂零件，可有效地节省贵重材料； （3）工件几乎不受切削力，适宜加工低刚度工件及细小零件； （4）有利于加工精度的提高，便于实现加工过程中的自动化。 （5）依靠数控系统的间隙补偿的偏移功能，使电火花成形机的粗、精电极一次编程加工完成，冲模加工的凹凸模间隙可以任意调节。 三、数控线切割加工的应用 1．形状复杂、带穿孔的、带锥度的电极； 2．注塑模、挤压模、拉伸模、冲模； 3．成形刀具、样板、轮廓量规的加工； 4．试制品、特殊形状、特殊材料、贵重材料的加工。 小结 电火花线切割机床组成、电极丝（负电极）、工件（正电极）。

线切割切割参数

操作方法：旋转“电压调整”旋钮，可选择70~110V的加工电压，分为三档，电压表指示值即为加工电压值。 选择原则说明：高度在50mm以下的工件，加工电压选择在70V，即第一档； 高度在50mm~150mm的工件，加工电压选择在90V，即第二档； 高度在150mm以上的工件，加工电压选择在110V，即第三档。 2．工作电流的选择 改变“脉冲幅度”开关和调节“脉宽选择”和“间隔微调”旋钮都可以改变工作电流，这里指的工作电流的选择就是指改变脉冲幅度开关的调节。 操作方法：改变“脉冲幅度”五个开关的通断状态，可有12个级别的功率输出，能灵活地调节输出电流，保证在各种不同工艺要求下所需的平均加工电流。如2个标有2的开关接通，等于1个标有1和标有3的开关接通；其它类同。 选择原则说明：“脉冲幅度”开关接通级数越多（相当于功放管数选得越多），加工电流就越大，加工速度也就快一些，但在同一脉冲宽度下，加工电流越大，表面粗糙度也就越差。一般情况下： 高度在50mm以下的工件，脉冲幅度开关接通级数在1~5级，如1，2，3或1+2，1+3或2+2，1+2+2或2+3。 高度在50mm~150mm的工件，脉冲幅度开关接通级数在3~9级，如3或1+2，2+2或3+1，2+3或1+2+2，3+3，2+2+3或3+3+1，3+3+2或3+2+2+1。 高度在150mm~300mm的工件，脉冲幅度开关接通级数在6~11级，如3+3，2+2+3或3+3+1，3+3+2或3+2+2+1，3+3+2+1，3+3+2+2，3+3+2+2+1。

操作方法：旋转“脉宽选择”旋钮，可选择8μs~80μs脉冲宽度，分五档，分别为1档为8μs，二档为20μs，三档为40μs，四档为60μs，五档为80μs 选择原则说明：脉冲宽度宽时，放电时间长，单个脉冲的能量大，加工稳定，切割效率高，但表面粗糙度较差。反之，脉冲宽度窄时，单个脉冲的能量就小，加工稳定较差，切割效率低，但表面粗糙度较好。一般情况下： 高度在15mm以下的工件，脉冲宽度选1~5档； 高度在15mm~50mm的工件，脉冲宽度选2~5档； 高度在50mm以上的工件，脉冲宽度选3~5档。 4．脉冲间隔的选择 操作方法：旋转“间隔微调”旋钮，调节脉冲间隔宽度的大小，顺时针旋转间隔宽度变大，逆时针旋转间隔宽度变小。 选择原则说明：加工工件高度较高时，适当加大脉冲间隔，以利排屑，减少切割处的电蚀污物的生成，使加工较稳定，防止断丝。因为在脉宽档位确定的情况下，间隔在“间隔微调”旋钮确定下，间隔宽度是一定的，所以要调节间隔大小就是旋转“间隔微调”旋钮。在有稳定高频电流指示的情况下，旋转“间隔微调”旋钮时，电流变小表示间隔变大，电流变大表示间隔变小。 （四）切割参数表（仅供参考） 工件厚度 (mm) 加工电压 (V) 电工电流 (A) 脉宽档位

数控电火花线切割机床操作方法

（1） 模块四 数控电火花线切割机床操作要领 （2） 本课题学习的容主要是使你了解数控电火花线切割机床操作的基本流 程，教会你装夹工件、安装并校正线电极，并掌握确定加工参数的方 法。 （3） （4） 电火花线切割加工操作流程包括工件材料的选择→工艺基准的确定→ 穿丝孔的加工→工件的装夹→线电极的选择及位置校正→确定加工参 数→线切割加工等步骤。 （5） 有些步骤的容我们在模块三已学习过，在本模块着重介绍工件的装夹、 线电极的选择及位置校正、加工参数的确定等操作要点。 （6） 工件的装夹 （7） 线切割加工工件的安装一般采用通用夹具及夹板固定。由于线切割加 工时作用力小，装夹时夹紧力要求不大，且加工时电极丝从上到下穿 过工件，被工件切割部分要悬空，因此对线切割工件的安装有一定有 要求。 1． 对工件装夹的一般要求 （1） 工件的装夹基准面要光洁无毛刺。对热处理后的工件表面的渣物及氧化 膜一定要清洁干净，以免造成夹丝或断丝。 学习目标： 知识目标：●了解数控电火花线切割机床加工流程。 能力目标：●掌握数控电火花线切割装夹工件、校正线电极位置和确定加工参数的 方法。

（2）夹紧力要均匀，不得使工件变形或翘起。 （3）装夹位置要有利于工件的找正，且要保证在机床加工行程围。 （4）所用的夹具精度要高，以确保加工精度。 （5）细小、精密及薄壁工件应先固定在辅助夹具上再装夹到工作台。（6）批量加工零件时，最好设计专用夹具以提高生产率。 2．常用的工件装夹方式 （1）悬臂支撑，如图3-22（a）所示。此方式装夹方便，通用性强，适用于对加工要求不高或悬臂部分较少的工件的装夹。 （2）两端支撑，如图3-22（b）所示。此方式工件两端固定在夹具上，支撑稳定，定位精度高，适用于较大零件的装夹。 （3）桥式支撑，如图3-22（c）所示。此方式是把两支撑垫铁放到两端支撑夹具上，桥的侧面也可作定位面使用，使装夹更方便，通用性广，适用 于大、中、小工件的装夹。 （4）板式支撑，如图3-22（d）所示。支承板按照常规工件形状制造出具有矩形或圆形孔，易于保证装夹精度，适用于装夹常规工件及批量生产。（5）复式支撑，如图3-22（e）所示。此方式是把专用夹具固定在桥式夹具上，适用于批量生产，可节省装夹时间且保证加工工件的一致性。

数控电火花线切割加工资料

第六章数控电火花线切割加工 电火花加工属于特种加工的一种方法，它是在加工过程中，使工具和工件之间不断产生脉冲性的火花放电，靠放电时局部、瞬时产生的高温去除工件多余材料，以及使材料改变性能或被镀覆等的放电加工，因放电过程可见到火花，故称之为电火花加工。 6.1数控电火花线切割加工原理与特点 6.1.1 数控电火花线切割加工原理 数控电火花线切割是利用移动的细金属导线作为工具电极，在金属丝与工件间施加脉冲电流，产生放电腐蚀，对工件进行切割加工。工件的形状是由数控系统控制工作台相对于电极丝的运行轨迹决定的，因此不需制造专用的电极，就可以就可以加工形状复杂的模具零件。其加工原理如图6-1所示，工件连接脉冲电源的正极，电极丝接负极，加上高频脉冲电源后，在工件与电极丝之间产生很强的脉冲电场，使其间的介质被电离击穿，产生脉冲放电。电极丝在贮丝筒的作用下作正反向交替运动，在电极丝和工件之间浇注工作介质，在机床数控系统的控制下，工作台相对电极丝按预定的程序运动，从而切割出需要的工件形状。 图6-1 电火花切割原理 6.1.2 数控电火花线切割加工特点 1.直接利用线状的电极丝作为电极，可节约电极设计、制造费用、缩短了生产准备周期。 2.可以加工用传统切削加工方法难以加工或无法加工的微细异形孔、窄缝和形状复杂的工件。 3.采用线切割加工冲模时，可实现凸、凹模一次加工成形。 6.2 数控电火花线切割机床 6.2.1 电火花线切割机床分类 （1）按控制方式可分为靠模仿型控制、光电跟踪控制、数字程序控制及微机控制等；

（2）按电源形式可分为RC电源、晶体管电源、分组脉冲电源及自适应控制电源等； （3）按加工特点可分为大、中、小型以及普通直壁切割型与锥度切割型等；（4）按走丝速度可分为慢走丝方式和快走丝方式两种。 6.3 数控电火花线切割工艺基础 数控电火花线切割加工，一般是作为工件尤其是模具加工中的最后工序。要达到加工零件的精度及表面粗糙度要求，应合理控制线切割加工时的各种工艺参数（电参数、切割速度、工件装夹等），同时应安排好零件的工艺路线及线切割加工前的准备加工。有关模具加工的线切割加工工艺准备和工艺过程，如图6.2 图6-2 线切割加工的工艺准备和工艺过程 6.3.1模坯准备 1、工件材料及毛坯 模具工作零件一般采用锻造毛坯，其线切割加工常在淬火与回火后进行。由于受材料淬透性的影响，当大面积去除金属和切断加工时，会使材料内部残余应力的相对平衡状态遭到破坏而产生变形，影响加工精度，甚至在切割过程中造成材料突然开裂。为减少这种影响，除在设计时应选用锻造性能好、淬透性好、热处理变形小的合金工具钢（如Cr12、Cr12MoV、CrWMn）作模具材料外，对模

电参数对线切割加工指标的影响

电参数对线切割加工指标的影响 1．短路峰值电流对工艺指标的影响 在一定条件下，但其他工艺条件不变时，增大短路峰值电流，可以提高切割速度，但表面粗糙度将会变差。这是作为短路峰值电流越大，单个脉冲能量越大，放电的的电痕就越大，切割速度高，表面粗糙度就比较差。在增大短路峰值电流的同时，电极丝的损耗也加大，在严重的情况下甚至会发生断丝现象，同时也有可能影响到加工精度。 2．开路电压 开路电压增大，加工电流增大，切割速度提高，表面粗糙度变差。这是因为开路电压增大，致使排削更容易，切割的速度和加工的稳定性也都有所提高，但随着加工间隙的增大，加工精度略有下降。同时开路电压的增大还会使电极丝产生震动，加大了电极丝的损耗；正常情况下，我们在采用乳化液作为介质使用快走丝方式加工时，其开路电压值一般取60V到150V 之间。 3．脉冲宽度 当脉冲宽度增大时，切割速度提高，但是表面粗糙度变差。这是因为脉冲宽度增大，单个脉冲放电能量增大，所以致使切割速度提高，表面粗糙度变差。一般情况下，脉冲宽度值通常取2～60μs，作精加工时，脉冲宽度取值一般小于20μs， 4．脉冲间隙 当脉冲间隙减少时平均电流增大，切割速度加快，但在一般情况下脉冲间隙不能取的太小，如果脉冲间隙取得太小，放电产物来不及排出，放电间隙来不及充分消电离，使得加工不稳定，容易发生电弧放电致使工件表面烧伤和出现断丝；但是脉冲间隙也不适宜太大，否则会使切割速度明显下降，严重时不能进给（加工无法正常进行，单板机数字不走），使加工变的不稳定；一般情况下，减少脉冲间隙，表面粗糙度值提高，但是提高的幅度不大，此时切割速度明显增大，同时表明，脉冲间隙对切割速度影响较大，对表面粗糙度影响较小。（注：加工工件较厚时，为了保证加工的稳定，放电间隙要大，所以脉冲宽度和脉冲间隙都应取较大值。） 5．放电波形 线切割机床常用的两种波形是矩形波脉冲和分组脉冲。在相同的工艺条件下，分组脉冲常常能获得比较好的加工效果，常用于精加工和薄工件加工。电流波形的前沿上升比较缓慢时，电极丝损耗较小。但如果脉冲宽度很窄时，必须有陡的前沿才能进行有效加工。 矩形波加工效率高，加工范围广，加工稳定性好，属于快走丝线切割最常用的加工波形。 6．极性效应（保留）

电火花线切割加工原理

1．电火花线切割加工原理，应用？ 答：1，加工原理：用连续移动金属丝（电极丝）作为工具电极对工件进行脉冲火花放电并切割成行。 2应用：a模具零件加工b难加工零件c贵金属下料d新产品试制 2.电火花加工原理，特点应用？ 答：1基于电极和工件（正负极）之间脉冲性火花放电的电腐蚀现象来腐蚀，除多余的金属，以达到对零件的尺寸，形状及表面，以预定的加工要求 2a非接触加工（0.01~0.05mm）b加工过程没有宏观切割力 c工具电极一般比工件的软d工件与工具电机正负为导电材料 3a任何难加工的金属和导电材料b加工形状复杂的表面 c加工薄壁，弹性、刚度微侧的异性小孔，深孔等有特殊要求的零件 3.电火花加工应具备的条件。 答：a脉冲电源b绝缘液中c工具电极与工件之间有一定的间隙 4.电火花工作液使用要求，使用要点？ 答：1低粘度，高闪火点，高沸点，绝缘性好，安全，对加工工件不污染，不腐蚀，氧化安全性要好，寿命长，价格便宜。2a闪点尽量高的前提下，粘度要低，电极与工件之间不易产生金属或石墨颗粒对工作表面的第二次放电，一方面提高表面粗糙度，又能防止电极积碳率。b为提高放电的均匀性，稳定性，以及加工精度，可采用工作液混粉的工艺方法。C按照工作液的使用寿命定期要换，d严格控制工作液高度 5.WEFM(数控电火花) 数控电火花线切割（EDM） 6.脉冲电流：a、脉冲宽度;单个脉冲的放电时间单位。微机(us) b、脉冲间隔;两个单脉冲的间隔时间，单位（us） 7.电极丝：具有良好的导电性，抗拉强度，常用的有：钨丝、钼丝、黄铜丝等。快走丝使用钼丝，其直径在0.08~0.2mm 找正方法：目测法、火花法、接触感知法、电阻法 8.工具电极：导电性良好，电离腐蚀困难，电极损耗小，具有足够的机械强度 加工稳定，效率高，材料价格便宜，有铜和石墨 a精加工时电极比石墨小b采用微粒加工时加工表面的长度Ra小于等于0.1um c用过的电极经改制，（如断打）后可再次使用 A 密度小，使用于大型零件的工具电极整体m小b机械加工性好，易于修 正整c电加工性能好，不定式加工易发生烧伤。 DK7732 D机械类别。代号（电加工机床）\ K机床特性代号（数控） 7型别代号（7快走丝，6慢走丝） 7组别代号(电火花) 32基本参数代号（横向行程）

线切割高频电源使用方法说明

线切割高频电源使用方法说明 发布时间：2006-08-03 16:39 高频电源使用方法 电火花线切割加工是利用电火花放电对导电材料产生电蚀现象实现加工的，是电、热和流体动力综合作用的结果。在火花放电过程中，脉冲电压是产生电火花放电的必要条件，而高频电源就是产生脉冲电压的一个大功率高频脉冲信号源，是数控线切割机床中的一个重要组成部件，在使用中要学会正确调节各个参数。 （一）、调节原则 1、工件高度为50mm左右，钼丝直径在0.16mm时，切割加工时，一般置“电压调整”旋钮2档，“脉冲幅度”开关接通1+2+2级，“脉宽选择”旋钮3档，“间隔微调”旋钮中间位置，切割电流稳定在2.0A左右（不同高度工件详见“切割参数选择表”）。 2、进给速度（由控制器选定）选定：在确定电压、幅度、脉宽、间隔后，先用人为短路的办法，测定短路电流，然后开始切割，调节控制器的变频档位和跟踪旋钮等，使加工电流达到短路电流的70~75%为最佳。 3、在切割加工时，各个状态的切换尽量在丝筒换向或关断高频时进行，且不要单次大幅度调整状态，以免断丝。 4、新换钼丝刚开始切割时，加工电流选择正常切割电流的三分之一至三分之二，经十来分钟切割后，调至正常值，以延长钼丝使用时间。 （二）、短路电流测试 置“电压调整”旋钮2档，“脉冲幅度”开关接通1+2+2，“脉宽选择”旋钮3档，“间隔微调”旋钮中间位置，用较粗导线短路高频输出端（上线臂前端靠上导轮的一块钨钢是高频输出负极，工作台上沿是高频输出正极），开高频电源，开丝筒电机，开控制器高频控制开关，此时高频电源电流表指示约为2.8A （三）各个参数的选择 1．工作电压的选择 操作方法：旋转“电压调整”旋钮，可选择70~110V的加工电压，分为三档，电压表指示值即为加工电压值。 选择原则说明：高度在50mm以下的工件，加工电压选择在70V，即第一档； 高度在50mm~150mm的工件，加工电压选择在90V，即第二档； 高度在150mm以上的工件，加工电压选择在110V，即第三档。

电火花切割原理

电火花线切割加工概述 电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法。线切割机也于1960年发明于前苏联，我国是第一个用于工业生产的国家 1、电火花线切割加工原理 在电火花线切割加工中，利于移动的细金属导线（铜丝或钼丝）作一个电极，工件作另一个电极，并按照预定的轨迹运动，通过不断的火花放电对工件进行放电蚀除，以切割出成型的各种二维、三维表面。及也就是自由正离子和电子在场中积累，很快形成一个被电离的导电通道。在这个阶段，两板间形成电流。导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料，同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高。然后电流中断，温度突然降低，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走。然后通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。 图1电火花线切割加工示意图 1-贮丝筒2-电极丝3-丝架4-导轮5-脉冲电源6-工作台7-工作液箱 2、电火花线切割加工的特点 电火花线切割加工的过程的工艺和机理与电火花穿孔成型加工既有共同性，又有特殊性。 ★电火花线切割加工与电火花穿孔成型加工的共同点 两者在加工原理、工作机理、工艺、适应材料等方面相同，具体表现为：（1）线切割加工的电压、电流波形与电火花加工的基本相似。单个脉冲也有多种形式的放电形态，如开路、短路、正常火花放电等。 （2）线切割加工的加工机理、生产率、表面粗糙度等工艺规律，材料的可加工性等也都与电火花加工的基本相似，可以加工硬质合金等一切导电材料。 ★电火花线切割加工与电火花穿孔成型加工的不同点 两者在加工极性、工作液、放电状态、接触方式、电极形式、电极丝的加工特点、工具损耗等方面有不同处，具体表现为：

中走丝线切割编程与操作技巧

中走丝线切割编程与操作技巧 中国特有（除中国内地，没有任何国家和地区生产该类机床的厂家）的高速走丝电火花线切割机床（WEDM-HS），由于结构简单、造价低、工艺效果好，加上使用过程消耗少，自上世纪六十年代末被研制成功之后就得到飞速发展，现已成为制造业中一种必不可少工艺装备。至2004年底，全国年产量已超过3万台，约占世界电火花线切割机总产量的70% 。但由于其加工质量问题未得到有效解决，而随着国外生产的低速走丝电火花线切割机（WEDM-LS）技术水平的不断提高，模具工业的发展，曾令中国人感到自豪的中国特有的WEDM-HS，如今却陷入难于发展的困境。已难于满足模具发展需要。 为了满足用户需要，我公司在保留快速走丝线切割机床结构简单、造价低、工艺效果好、使用过程消耗少等特点的基础上，引用国际上精密模具加工设备的先进理念及慢走丝多次切割技术（即第一次切割用较大的电规准进行高速粗切割，然后用精规准和精微规准进行第二次、第三次甚至第四、五次切割，将加工表面逐级修光，以获得较理想的加工表面质量和加工精度），开发了能实现多次切割的智能化系统中走丝线切割（WEDM-CS）。该机比快走丝更人性化，便捷化，适用范围更广。被越来越多的厂商所青睐。目前已在市场上销售了500余台，用户普遍反映这种线切割机的加工质量比较好。我公司生产的“中速走丝”，不仅电极丝移动速度介于“高速”与“低速”之间，而且加工质量高于“高速走丝机”，并逼近低速走丝机。 但由于中走丝是近几年才开始，所以很多对中走丝加工工艺还不熟悉。现结合多年的生产实践，针对中走丝切割机床编程与操作加工过程中所出现的问题及遇到的困难，总结了几点工艺处理方法和加工操作方案（仅供参考） 第一章多次切割工艺参数设置 ◆第一次切割任务是高速稳定切割 ⑴脉冲参数：选用高峰值电流，较长脉宽的规准进行大电流切割，以获得较高的切割速度。 ⑵电极丝中心轨迹的补偿量小：

电火花线切割的优缺点及应用

本科课程论文 题目电火花线切割的优缺点及应用 学院工程技术学院 专业机械设计制造及其自动化 年级_____2008级_____ 学号_222008322222107 姓名__陈________玺__ 指导教师 _邱______ 兵__ 成绩 _______________

目录 摘要................................................................................................1前言 (3) 2正文 (3) 2.1电火花线切割的原理 (3) 2.1.1工作原理 (3) 2.1.2机床种类 (3) 2.2电火花线切割的特点 (4) 2.2.1优点 (4) 2.2.2使用中易出现的问题 (4) 2.3电火花线切割的应用及发展 (4) 2.3.1加工范围 (4) 2.3.2未来发展的展望 (5) 2.4总结 (6) 参考文献 (6)

电火花线切割的优缺点及应用 陈玺 邱兵 西南大学工程技术学院 2008级机械设计制造及其自动化2班 摘要：本文通过对电火花线切割的优缺点及应用的概述，阐述了电火花线切割在未来的发展方向，以及电火花线切割将应用更广。 关键词：电火花线切割线切割走丝 1. 前言 电火花加工作为一种现代的特种加工方式，具有许多传统加工所不具有的优点以及良好的发展前景。 2. 正文 2.1电火花线切割的原理 2.1.1工作原理 电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法。工作原理是自由正离子和电子在场中积累，很快形成一个被电离的导电通道。在这个阶段，两板间形成电流。导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料，同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高。然后电流中断，温度突然降低，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走。然后通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。 2.1.2机床种类 电火花线切割机按走丝速度可分为高速往复走丝电火花线切（Reciprocating type High Speed Wire cut Electrical Discharge Machining俗称“快走丝”）、低速单向走丝电火花线切割机（Low Speed one-way walk Wire cut Electrical Discharge

线切割电火花加工实训手册范本

电火花加工实训手册 主编：滕宏春 参编：宋海潮 工业职业技术学院

目录 第一部分线切割加工 (2) 第1章实训规划 (2) 1.1 实训达到目标 (2) 1.2 实训规要求 (2) 1.3 实训作业流程 (3) 第2章快速掌握设备操作 (4) 2.1 控制柜组成 (4) 2.2 操作步骤 (6) 第3章 NC程序编写 (7) 3.1 分析图形 (7) 3.2 3B指令格式及定义 (7) 第4章装夹与找正技巧 (10) 4.1 工件的装夹 (10) 4.2 工件的定位 (11) 第5章加工操作 (12) 第6章练习题目 (13) 第二部分电火花加工 (16) 第7章实训规划 (16) 7.1 实训达到目标 (16) 7.2 实训规要求 (16) 7.3 实训作业流程 (16) 第8章快速掌握设备操作 (17) 8.1 电火花机床的操作面板介绍 (17) 8.2 电极头功能介绍 (18) 8.3 工作液槽功能介绍 (18) 8.4 加工操作步骤 (18) 第9章 NC程序编写 (19) 9.1 电火花加工参数 (19) 9.2 加工工艺参数选择 (24) 第10章练习题目 (27)

附件1 电加工实训报告一：快走丝线切割加工； 附件2 电加工实训报告二：电火花加工。 CTW320TA 第一部分线切割加工 第 1 章实训规划 1.1 实训达到目标： 1.学会操作CTW320快走丝电火花线切割机床； 2.熟练编写NC程序； 3.熟悉装夹与找正技巧； 4.能独立完成规定零件的加工。 1.2 实训规要求： 1.实训第一周： （1）每台设备为一组6人，每次2组，时间为2小时； （2）学会操作CTW320快走丝电火花线切割机床； （3）熟练编写NC程序； 2.实训第二周： （1）每台设备为一组6人，每次2组，时间为4小时； （2）熟悉装夹与找正技巧； （3）穿丝、紧丝； （4）装夹工件、放电找正； （5）能独立完成规定零件的加工。 1.3 实训作业流程 第一步：认真研究给定的零件图纸，制定待加工部分的工艺方案。 第二步：进行坐标值计算，图形绘制，编写3B格式程序。 第三步：输入程序并检查。 第四步：穿丝、紧丝。 第五步：装夹工件，放电找正。

电火花线切割加工的步骤及要求(精)

电火花线切割加工的步骤及要求 电火花线切割加工是实现工件尺寸加工的一种技术。在一定设备条件下,合理的制定加工工艺路线是保证工件加工质量的重要环节。 电火花线切割加工模具或零件的过程,一般可分以下几个步骤。 1. 对图样进行分析和审核 分析图样对保证工件加工质量和工件的综合技术指标是有决定意义的第一步。以冲 裁模为例,在消化图样时首先要挑出不能或不易用电火花线切割加工的工件图样,大致有如下几种: ⑴表面粗糙度和尺寸精度要求很高,切割后无法进行手工研磨的工件; ⑵窄缝小于电极丝直径加放电间隙的工件,或图形内拐角处不允许带有电极死板井架放电间隙所形成的圆角的工件; ⑶非导电材料; ⑷厚度超过丝架跨距的零件 ⑸加工长度超过x,y拖板的有效行程长度,且精度要求较高的工件。 在符合线切割加工工艺的条件下,应着重在表面粗糙度、尺寸精度、工件厚度、工件材料、尺寸大小、配合间隙和冲制件厚度等方面仔细考虑。 编程注意事项 1. 冲模间隙和过渡圆半径的确定

⑴合理确定冲模间隙。冲模间隙的合理选用,是关系到模具的寿命及冲制件毛刺大小 的关键因素之一。不同材料的冲模间隙一般选择在如下范围: 软的冲裁材料,如紫铜、软铝、半硬铝、胶木板、红纸板、云母片等,凸凹模间隙可选为冲材厚度的10%—15%。 硬质冲裁材料,如铁皮、钢片、硅钢片等,凸凹模间隙可选为冲裁厚度的15%—20%。 这是一些线切割加工冲裁模的实际经验数据,比国际上流行的大间隙冲模要小一些。因为线切割加工的工件表面有一层组织脆松的熔化层,加工电参数越大,工件表面粗糙度越差,熔化层越厚。随着模具冲次的增加,这层脆松的表面会渐渐磨去,是模具间隙逐渐增大。 合理确定过渡圆半径。为了提高一般冷冲模具的使用寿命,在线线、线圆、远远相交处,特别是小角度的拐角上都应加过渡圆。过渡圆的大小可根据冲裁材料厚度、模具形状和要求寿命及冲制件的技术条件考虑,随着冲制件的曾厚,过渡圆亦可相应增大。一般可在0.1—0.5㎜范围内选用。 对于冲件材料较薄、模具配合间隙较小、冲件又不允许加大的过渡圆,为了得到良好的凸凹模配合间隙,一般在图形拐角处也要加一个过渡圆。因为电极丝加工轨迹会在内拐角处自然加工出半径等于电极丝半径加单面放电间隙的过渡圆。 2. 计算和编写加工程序 编程时,要根据配料的情况,选择一个合理的装夹位置,同时确定一个合理的起割点和切割路线。 起割点应取在图形的拐角处,或在容易将凸尖修去的部位。 切割路线主要以防止或减少模具变形为原则,一般应考虑使靠近装夹着一边的图形最后切割为易。

电火花线切割机工作原理与加工工艺制定

电火花线切割机工作原理及加工工艺制定 第一节概述 电火花加工又称电蚀加工或放电加工，它采用金属丝导线作为工具电极切割工件，利用工件与工具电极之间的间隙脉冲放电所产生的局部瞬时高温，对金属材料进行蚀除的一种加工方法。 一、电火花线切割机工作原理 电火花线切割机床的工作原理如图6-1所示。卷绕在丝筒上的电极丝(一般快走丝线切割机用钼丝，慢走丝线切割机用黄铜丝)与高频脉冲电源的负极相接，连续地沿其自身轴线行进，并在紧状态下由上、下导丝轮支承着通过加工区。安装在坐标工作台上的工件接脉冲电源的正极。工作液由喷嘴以一定的压力喷向加工区。当脉冲电压击穿电极丝和工件之间的极间间隙时，两者之间随即产生火花放电而蚀除工件。 二、电火花加工的极性效应 在电火花加工过程中，两极都会受到电腐蚀，但由于所接电源的极性不同，两极的蚀除量不同，这种现象称为极性效应。习惯上通常把工件接正极时的电火花加工称为正极性加工，

把工件接负极时的电火花加工称为负极性加工。从提高生产率和减少工具电极损耗的角度来看，极性效应愈显著愈好，采用短脉冲精加工时，应选用正极性加工；采用长脉冲粗加工时，应选用负极性加工。在实际生产中，极性的选择主要依靠机床参数表或通过试验确定。 三、电火花线切割机的主要加工对象 1．加工模具 电火花线切割机广泛用于加工硬质合金、淬火钢模具零件，调整不同间隙补偿量，只需一次编程就可以切割凸模、凸模固定板、凹模卸料板；挤压模、粉末冶金模、弯曲模、塑料模等带锥度的模具。以及形状复杂、带有尖角的窄缝形小型凹模，可采用整体结构淬火后线切割加工，既能保证模具精度，又可简化模具设计和制造。 2．加工点火化成形加工用的电极 带锥度型腔加工的电极，一般穿孔加工的电极，对于用银钨、铜钨合金材料等，用线切割加工特别经济。 3．加工零件 可用于加工品种多、数量少的零件，特殊难加材料的零件。试验样件、样板，各种型孔、齿轮、样板、成形刀具以及细微型孔和已型槽孔加工。尤其是薄壁件加工，可多片叠在一起加工。 四、电火花线切割加工的特点 1．以金属丝为电极，降低了成形工具电极的设计制造费用。 2．加工时工具与工件不直接接触(有些特种加工方法不需要工具)，不承受较大的作用力。 3．工具的硬度可以比工件低，只要是导电或半导电材料都可以加工。 4．电极丝直径较细，介于0.003—0.3mm之间切缝很窄，可实现套料加工。 5．采用移动的长电极丝加工，电极丝损耗少，加工进度高。 6．不能加工盲孔或纵向阶梯表面。 第二节数控线切割加工工艺制订 数控电火花线切割加工一般是零件加工的最后一道工序，如图6-2所示，为线切割加工的工艺过程。与通用机械加工工艺有很大差别，因此数控电火花线切割编程与其它数控机床相比，有着自己的特点。编程前应细致分析零件的加工要求和特点，充分考虑零件的线切割加工工艺，做好编程前的工艺处理。

数控电火花线切割加工实例

模块五 数控电火花线切割加工实例 本课题学习的内容主要是通过分析数控电火花线切割一些典型零件的加工实例，使你了解数控电火花线切割零件加工的工艺分析过程，巩固掌握数控电火花线切割加工程序的编制方法。 由于零件在加工时许多尺寸都有公差要求，所以在实际编程加工时还要考虑 到尺寸的公差。对于有公差要求的尺寸，通常采用中差尺寸编程。 同时，在数控电火花线切割编程时，如果按照零件中的轨迹尺寸编程，加工中电极丝中心所走轨迹就是图样中的轨迹，这样加工出来的零件与实际要求的零件相比在单边尺寸上相差一个电极丝半径加上一个放电间隙。为了加工出合格的工件，就必须将图样的轨迹作相应的偏移，从而得到编程轨迹。在对孔和凹体等零件编程时，应将实际轨迹单边向内部偏 移一个钼丝半径加上放电间隙；在对凸模等凸体零件编程时，应将实际轨迹单边向外部偏 移一个钼丝半径加上放电间隙。 学习目标： 知识目标：●了解数控电火花线切割典型零件加工工艺分析。 能力目标：●掌握数控电火花线切割典型零件的程序编制方法。 如果切割的零件为模具，则还应考虑配合间隙，通常配合间隙每套模具只加在其中的一组模具上，即 资料卡 中差尺寸的计算公 式：

例1用3B格式编制加工图表3-28所示凸凹模（图示尺寸是根据刃口尺寸公差及凸凹模配合间隙计算出的平均尺寸）的数控线切割程序。电极丝为φ0.1mm 的钼丝，单面放电间隙为0.01mm。 图3-28 凸凹模 图3-29 凸凹模编程示意图 （1）工艺分析由于该凸凹模图示尺寸为平均尺寸，故作相应偏移就可按此尺寸编程。图形上、下对称，孔的圆心在图形对称轴上，六个侧面已磨平，可作定位基准，可以进行切割加工。 （2）切割路线的选择合理地选择切割路线可简化编程计算，提高加工质量。根据分析，本题选择在型孔中心处钻穿丝孔，先切割型孔，然后再切割外轮廓较合理。

线切割机操作入门

. 电火花线切割加工是利用电火花放电对导电材料产生电蚀现象实现加工的，是电、热和流体动力综合作用的结果。在火花放电过程中，脉冲电压是产生电火花放电的必要条件，而高频电源就是产生脉冲电压的一个大功率高频脉冲信号源，是数控线切割机床中的一个重要组成部件，在使用中要学会正确调节各个参数。 （一）、调节原则 1、工件高度为50mm左右，钼丝直径在0.16mm时，切割加工时，一般置“电压调整”旋钮2档，“脉冲幅度”开关接通1+2+2级，“脉宽选择”旋钮3档，“间隔微调”旋钮中间位置，切割电流稳定在2.0A左右（不同高度工件详见“切割参数选择表”）。 2、进给速度（由控制器选定）选定：在确定电压、幅度、脉宽、间隔后，先用人为短路的办法，测定短路电流，然后开始切割，调节控制器的变频档位和跟踪旋钮等，使加工电流达到短路电流的70~75%为最佳。 3、在切割加工时，各个状态的切换尽量在丝筒换向或关断高频时进行，且不要单次大幅度调整状态，以免断丝。 4、新换钼丝刚开始切割时，加工电流选择正常切割电流的三分之一至三分之二，经十来分钟切割后，调至正常值，以延长钼丝使用时间。 （二）、短路电流测试 置“电压调整”旋钮2档，“脉冲幅度”开关接通1+2+2，“脉宽选择”旋钮3档，“间隔微调”旋钮中间位置，用较粗导线短路高频输出端（上线臂前端靠上导轮的一块钨钢是高频输出负极，工作台上沿是高频输出正极），开高频电源，开丝筒电机，开控制器高频控制开关，此时高频电源电流表指示约为2.8A （三）各个参数的选择 1．工作电压的选择 操作方法：旋转“电压调整”旋钮，可选择70~110V的加工电压，分为三档，电压表指示值即为加工电压值。 选择原则说明：高度在50mm以下的工件，加工电压选择在70V，即第一档； 高度在50mm~150mm的工件，加工电压选择在90V，即第二档； 高度在150mm以上的工件，加工电压选择在110V，即第三档。 2．工作电流的选择 改变“脉冲幅度”开关和调节“脉宽选择”和“间隔微调”旋钮都可以改变工作电流，这里指的

电火花线切割题(有答案)

电火花线切割试题 一、填空题 1、是直接利用电能、光能、声能、热能、化学能、电化学能及特殊机械能等多种形式的能量实现的工艺方法来完成对零件的加工成型。 2、电火花线切割加工的基本原理是用移动的作电极，对工件进行，切割成形。 3、数控电火花线切割机床能加工各种高硬度﹑高强度﹑高韧度和高熔点的。 4、第一台实用的电火花加工装置的是1960年，的拉扎林科夫妇发明的。 5、电火花线切割加工中被切割的工件作为，电极丝作为。 6、根据走丝速度，电火花线切割机通常分为两大类：一类是另一类 是。 7、高速走丝线切割机主要由、、三大部分组成。 8、高速走丝电火花线切割机的导电器有两种：一种是的，电极丝与导电器的圆柱面接触导电，可以轴向移动和圆周转动以满足多次使用的要求；另一种是的薄片，电极丝与导电器的大面积接触导电，方形薄片的移动和圆形薄片的转动可满足多次使用的要求。 9、线切割加工中常用的电极丝有、、和。 10、线切割加工时，工件的装夹方式一般采用。 11、电火花线切割加工常用的夹具主要有和。 12、导电器的材料都采用硬质合金，即。 13、脉冲电源波形及三个重要参数、、。 14、电加工的工作液循环系统由循环导管、工作液箱和等组成。 15、张力调节器的作用就是也称恒张力机构。 16、数控电火花线切割机床的编程，主要采用ISO编程、、自动编程三种格式编写。 17、数控线切割机床U、V移动工作台，是具有加工功能的电火花线切割机床的一个组成部分。 18、电火花线切割3B编程格式中，B表示。 19、线切割3B格式编程中计数长度是在计数方向的基础上确定的, 是被加工的直线或圆弧在计数方向的坐标轴上投影的,单位为μm。 20、线切割3B格式编程中加工直线时有四种加工指令：。 21、线切割3B格式编程中加工顺圆弧时由四种加工指令: 。22、线切割3B格式编程中加工逆圆弧时也有四种加工指令：NR1,NR2, ,NR4 。 23、线切割的加工工艺主要是和机械参数的合理选择。 24、电火花线切割加工工艺指标、和表面粗糙度。 25、穿丝孔是电极丝相对工件运动的起点，同时也是程序执行的起点，一般选在工件上的基准点处，穿丝孔常用直径一般为 mm。 26、电极丝定位调整的常用方法有自动找端面、和目测法。 27、电极丝垂直度找正的常见方法有和用校正器进行校正两种。 28、电火花线切割中自动找端面是靠检测电极丝与工件之间的信号来进行的。 29、电火花线切割3B编程格式中J表示。 30、电火花线切割3B编程格式中G表示。Z表示加工指令。 31、数控电火花成形加工机床主要由、工作液箱和数控电源柜等部分组成。 32、数控电火花成形加工机床主轴头作用。 33、数控电火花成形加工工作液循环过滤系统的工作方式有和喷入式两种。 34、数控电火花成形加工工作液循环过滤装置的过滤对象主要是和粉末状电蚀产物。 35、电火花成形加工的主要工艺指标有，，表面粗糙度和电极损耗等。 36、电火花成型加工中常用的电极材料有、、银钨合金、铜钨合金、钢等。 37、电火花成型加工中常用的电极结构可分为、和镶拼式电极等三种。 38、电极丝接脉冲电源的，工件接脉冲电源的。 39、电火花线切割机或往复走丝电火花线切割机，这类机床的电极作高速往复运动，一般走丝速度为m/s，用于加工中、低精度的模具和零件。 40、电火花线切割机或单向走丝电火花线切割机，一般走丝速度低于 m/s，用于加工高精度的模具和零件。 41、线切割加工中中钨丝和应用快速走丝线切割中，而应用慢速走丝线切割。 42、电加工的工作液起排屑、、等作用。 43、电加工参数包括峰值电流、、脉冲间隔等。 44、电火花加工机械参数包括走丝速度和等。 45、电火花线切割3B编程格式中Z表示。 46、一般精密、小电极用来加工，而大的电极用。 47、电火花线切割3B编程格式中，Y表示。 48、电火花线切割3B编程格式中，X表示。 49、快走丝数控线切割机床目前能达到的加工精度为 um，表面粗糙度Ra

线切割断丝原因和参数设置

线切割断丝原因分析: 1．快走丝机床加工中断丝的主要原因 若在刚开始加工阶段就断丝，则可能的原因有： (1) 加工电流过大 (2) 钼丝抖动厉害。 (3) 工件表面有毛刺或氧化皮。 若在加工中间阶段断丝，则可能的原因有： (1) 电参数不当，电流过大。 (2) 进给调节不当，忽快忽慢，开路短路频繁。 (3) 工作液太脏。 (4) 导电块未与钼丝接触或被拉出凹痕。 (5) 切割厚件时，脉冲过小。 (6) 丝筒转速太慢。 (7)管道堵塞，工作液流量大减 若在加工最后阶段出现断丝，则可能的原因有： (1) 工件材料变形，夹断钼丝。 (2) 工件跌落，撞落钼丝。 解决办法： 1、加工参数：跟踪不要太紧，否则易出现短路，而短路会造成钼丝电流过大，局部产生高温，加速钼丝老化、脆化，易折。短路电流应设在2a以下为好。 2、将脉宽挡调小，将间隙挡调大，或减少功率管个数 3、贮丝筒换向时，未能及时切断高频电源，使钼丝烧断 4、检测机床电路部分，要保证先关高频再换向 5、工作液使用不当（如错误使用普通机床乳化液），乳化液太稀，使用时间长，太脏 6、脉冲电源削波二极管性能变差，加工中负波加大，使钼丝短时间内损耗加大脉宽、脉间参数设置 脉宽：线切割脉冲宽度越宽，单个脉冲的能量就月大。切割得就越快，由于放电时间长， 所以加工比较稳定。但光洁度就越不好。你要想光洁度好就要把脉宽调小。 脉间：说简单的就是给脏东西排出来的通道大小。由于厚度大的工件排渣困难，所以就要 加大脉间，给排渣有充裕的时间，另一方面减少生成腐蚀物。使得加工稳定，少断丝 脉冲： 调整参数：

脉宽越大，电流越大，加工越快，不过光洁度越差。脉间越大，电流越小，加工速度慢，光洁度好。一般加工厚度100以下的，可以用脉宽30us，脉间150us。这个参数比较常用 脉冲宽度操作方法：旋转“脉宽选择”旋钮，可选择8μs~80μs脉冲宽度，分五档，分别为1档为8μs，二档为20μs，三档为40μs，四档为60μs，五档为80μs 选择原则说明：脉冲宽度宽时，放电时间长，单个脉冲的能量大，加工稳定，切割效 率高，但表面粗糙度较差。反之，脉冲宽度窄时，单个脉冲的能量就小，加工稳定较差，切割效率低，但表面粗糙度较好。一般情况下： 高度在15mm以下的工件，脉冲宽度选1~5档； 高度在15mm~50mm的工件，脉冲宽度选2~5档； 高度在50mm以上的工件，脉冲宽度选3~5档。 脉冲间隔操作方法：旋转“间隔微调”旋钮，调节脉冲间隔宽度的大小，顺时针旋转 间隔宽度变大，逆时针旋转间隔宽度变小。 选择原则说明：加工工件高度较高时，适当加大脉冲间隔，以利排屑，减少切割处的电蚀污物的生成，使加工较稳定，防止断丝。因为在脉宽档位确定的情况下，间隔在“间隔微调”旋钮确定下，间隔宽度是一定的，所以要调节间隔大小就是旋转“间隔微调”旋钮。在有稳定高频电流指示的情况下，旋转“间隔微调”旋钮时，电流变小表示间隔变大，电流变大表示间隔变小。 脉冲间隔和脉冲宽度的调整应该根据要切割的工件的厚度来调整。即厚的工件，脉冲宽度和脉冲间隔要调大；薄的工件，脉冲宽度和脉冲间隔要调小。 工件厚度mm ＜20 ＜50 ＜100 ＞100 小脉宽（Ti） 4 8 12 12 Ti/To 1：1 1：1~2 1：2~3 1：3~6 注：对于100mm以上的工件，使用分组脉冲要谨慎调节，否则易出现断丝现象。对于高厚度工件的切割应当注意占空比的调节，较小时容易断丝。
