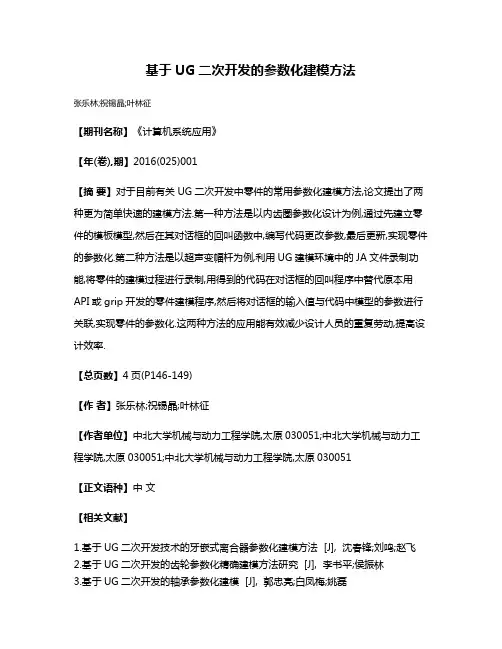

【摘要】对于目前有关UG二次开发中零件的常用参数化建模方法,论文提出了两种更为简单快速的建模方法.第一种方法是以内齿圈参数化设计为例,通过先建立零件的模板模型,然后在其对话框的回叫函数中,编写代码更改参数,最后更新,实现零件的参数化.第二种方法是以超声变幅杆为例,利用UG建模环境中的JA文件录制功能,将零件的建模过程进行录制,用得到的代码在对话框的回叫程序中替代原本用API或grip开发的零件建模程序,然后将对话框的输入值与代码中模型的参数进行关联,实现零件的参数化.这两种方法的应用能有效减少设计人员的重复劳动,提高设计效率.
【总页数】4页(P146-149)
【作者】张乐林;祝锡晶;叶林征
【作者单位】中北大学机械与动力工程学院,太原030051;中北大学机械与动力工程学院,太原030051;中北大学机械与动力工程学院,太原030051
【正文语种】中文
【相关文献】
1.基于UG二次开发技术的牙嵌式离合器参数化建模方法 [J], 沈春锋;刘鸣;赵飞
2.基于UG二次开发的齿轮参数化精确建模方法研究 [J], 李书平;侯振林
3.基于UG二次开发的轴承参数化建模 [J], 郭忠亮;白凤梅;姚磊
4.参数化建模理论和UG二次开发方法探讨 [J], 屈葵林
5.基于UG二次开发的渐开线花键轴参数化建模 [J], 卢嘉铮;王瀚艺
因版权原因，仅展示原文概要，查看原文内容请购买。
基于UG的深沟球轴承参数化设计
０ 引 言
滚 动轴 承是 广泛应用于现代机器 中的标准部件之一 ， 该
一
组尺寸序列 ， 参数 与设 计对 象的控制尺寸对应显示 。当赋
予不 同的参数序列时 ， 就可以驱动原有几何模型达 到新 的 目 标几何体 ， 这样可以完成高效建模和模型修改。
部 件的主要 功能是用来 支承 “ ” 轴 部件 ， 正常工作 ， 使其 与滑 动轴承 相 比， 滚动轴承具有摩擦 阻力 小 ， 功率消耗底 ， 容易启
UGNX6.0实用教程第6章参数化建模
§6.3
§6.4 §6.5
参数化建模实例—齿轮标准件的参数化建模
本 章 小 结 习 题
UG NX6.0实用教程
教学提示
第1章UG NX6.0入门
教学提示：参数化建模已成为CAD软件的一种建模标准， 它通过对尺寸和参数进行驱动，快速修改设计模型，或 衍生出相同的几何形状以及不同几何尺寸的同类模型。 UG NX 6.0提供了参数化建模的方法，包括表达式编辑器、 可视化编辑器、WAVE几何对象链接工具和电子表格等方 法。本章将对这些内容做简单介绍，对UG WAVE技术的了 解可参考其他资料或帮助文档 教学要求 教学要求：掌握表达式编辑器、可视化编辑器、 WAVE 几 何对象链接工具和电子表格的运用，能够熟练运用以上 工具进行参数化设计。
测量bolt上小圆柱体的直径，作为该表达式的公式，其名称设为raduis2。
绍一下该对话框中各选项的设置。
UG NX6.0实用教程
第1章UG NX6.0入门
图6.1 【表达式】对话框 1. 列出的表达式 2. 类型
用于设置表达式的类型，可以是数量和线串，线串是文本。
UG NX6.0实用教程
3. 长度
第1章UG NX6.0入门
该列表框处显示的是表达式的单位，如果选择【恒定】选项，则表示 无量纲，该列表框还有不同的选项，表达式的单位必须和公式所获得 的单位一致。
4. 名称
表达式的名称。 5. 公式 可输入表达式的公式。 6. 按钮
单击该按钮，弹出【插入函数】对话框，用户可选择系统定义的函数。
输入函数的部分字母可以快速查找函数，如图6.2所示。
UG NX6.0实用教程
第1章UG NX6.0入门
图6.2
查找所有包含y的函数
ug轴承三维设计
轴承三维设计教学设计班级：机 142姓名：李朔目录1 轴承三维设计任务 (3)2.详尽设计过程 (4)（ 1）装置文件的创立 (4)（ 2）骨架的设计 (7)（3 ）内圈的设计.............................................................................................................................................................................................................. 1 6 （4 ）外圈的设计.............................................................................................................................................................................................................. 1 8 （ 5）保持架的设计................................................................................................................................................................................................. 2 0 （ 6）滚珠的设计....................................................................................................................................................................................................... 2 4 （ 7）设置引用集....................................................................................................................................................................................................... 2 5 （ 8）心得领会 ............................................................................................................................................................................................................. 2 61轴承三维设计任务本教学设计要设计的轴承如图 1 所示。
UG建模和参数化建模分析
UG软件的建模与参数化技术分析 (2)第一章简介 (2)第二章UG建模分析 (3)2.1实体建模 (3)2.2特征建模 (3)2.3自由形体建模 (4)2.4实体特征建模 (4)2.4.1基本体素特征建模 (5)2.4.2扩展特征建模 (5)2.4.3成型特征建模 (7)2.4.4特征操作 (8)2.5总结 (9)第三章参数化设计 (10)3.1参数化设计的定义【7】【8】 (10)3.2参数化设计的类型 (11)3.2.1基于特征的参数化设计 (11)3.2.2基于草图的参数化设计 (13)3.2.3基于装配的参数化设计 (14)3.3基于Excel表格的参数化设计【4】【5】 (15)3.4总结 (18)参考资料 (19)UG软件的建模与参数化技术分析第一章简介Unigraphics（简称UG）是全球主流MCAD 系统，是计算机辅助设计、辅助制造、辅助工程和产品数据管理（CAD/CAM/CAE/PDM）一体化的软件系统之一，应用十分广泛【1,2】。
UG 基于完全的三维实体复合造型、特征建模、装配建模技术，能设计出各种各样复杂的产品模型，并且具有强大的参数化设计功能，能够很好地表达设计意图，易于修改参数化模型。
另外UG 提供了完善的二次开发工具，二次开发程序可以建立起与UG 系统的链接，使用户开发的功能与UG 实现无缝集成。
利用UG 二次开发技术，用户可以开发专用CAD 系统，满足实际的应用需求。
UG软件是第三代CAD系统的典范，是基于特征建模和基于约束的参数化和变量化的建模方法。
为什么说UG为第三代CAD系统？【7】第一代CAD系统主要用于二维绘图，其技术特征是利用解析几何的方法定义有关点、线、圆等图素。
第二代CAD系统主要是二维交互绘图系统及三维几何造型系统，其发展过程是从计算机辅助绘图到计算机辅助设计，从二维绘图到三维设计，进而到三维集成化设计的过程。
在几何造型方面分别采用了三维线框模型、表面模型和实体模型。
深沟球轴承参数化建模
深沟球轴承的参数化建模图6.1 深沟球轴承图纸表6.1 深沟球轴承各参数之间的关系6.1.1 设计背景工业钻孔机需要使用一组深沟球轴承，其图纸如图6.1所示。
轴承各尺寸的关系如表6.1所示，试完成零件的建模。
完成的零件需要满足以下设计要求：通过修改轴承的几个变量（外径da、内径d、宽度b以及圆角半径r），能够实现轴承的快速更新，并且滚珠的数量为：取大于等于“滚珠中心圆的周长”除以“1.5倍的滚珠直径”的最小整数。
6.1.2 项目分析由表2.1 可以确知轴承的自由变化参数为da、d、b、r，其它参数都可由这几个参数来表达。
因此，我们可以利用NX的表达式功能来管理这些设计参数。
另外滚珠的数量可以使用NX内部函数“ceiling()”来实现。
表6.2按照表达式的四个要素（名称、公式、量纲、单位）列出了NX支持的表达式形式。
表6.2 UG NX支持的表达式格式6.1.3 项目实施根据前面的分析，本项目的实施过程如下：(1) 利用NX的表达式功能定义表6.2所列的设计变量。
(2) 利用表达式定义草图和特征的尺寸，完成零件的建模。
(3) 修改设计变量，验证零件的准确性。
6.1.4 过程指导1. 创建深沟球轴承的模板文件新建一个部件bearing.prt，启动建模环境。
在61层创建ACS基准坐标系。
2. 使用“表达式”功能定义设计变量(1) 启动表达式对话框：选择菜单命令“【工具】→【表达式】”。
(2) 创建第一个设计变量：设置表达式的“量纲”为“长度”，单位为“mm”→输入表达式的“名称”为“da”→输入表达式的“公式”为“28”→接受表达式。
(3) 按照步骤(2)的方法继续创建其他表达式，结果如图6.2所示。
所有表达式完成后，确定对话框。
注意：表达滚珠特征的圆周阵列数量的变量“n”的量纲为“恒定的”，没有“单位”。
图6.2 表达式对话框3. 零件建模(1) 选择旋转特征命令→在旋转对话框中选择草图图标→选择YC-ZC平面创建草图→绘制如图6.3(a)所示的草图，注意草图的尺寸约束全部为输入公式→完成草图→单击MB2→选择基准坐标系的Y轴为旋转轴→单击MB2，接受旋转体的缺省参数，完成如图所示的结果。
