动力总成悬置系统优化及稳健性分析
动力总成悬置系统优化及稳健性分析动力总成悬置系统是指汽车中发动机、变速器和驱动轴等汽车动力总成部件的组成系统，它对车辆的性能和安全性具有重要的影响。
因此，优化动力总成悬置系统的设计和提高其稳健性是汽车设计和生产中的一个重要课题。
在动力总成悬置系统设计中，需要考虑多个方面，包括系统整体重量、系统刚度、支撑件材料选用、降低噪音、减少振动等。
为了实现这些要求，通常需要结合数值分析和实验方法进行优化设计。
在系统整体重量的优化方面，设计师可以采用新型材料或优化零部件设计等措施来减轻体重。
例如，使用降低密度但强度较高的铝合金，或采用轻量化的减震器等。
在系统刚度方面，可以通过各种方式提高系统刚度，例如增加材料厚度、设计增加支撑件数量和位置等方案，同时还可以结合实验技术和数值分析方法，优化系统的刚度。
在支撑件材料选用方面，需要考虑动力总成悬置系统所处环境的特殊性质，如温度、湿度、腐蚀等，并且应该考虑到材料成本、加工工艺性、可靠性等因素。
这些要素均需在材料选用过程中进行综合考虑。
在噪音和振动方面的优化，需要采用减震、减振等措施，例如在发动机与车身之间设计隔振器，利用减振器改善驾驶稳定性并降低噪音。
同时，还可以采用模拟试验和理论模拟等方法，以确定系统的不同工况下的振动和噪声水平，并加以适当的改善。
此外，动力总成悬置系统的稳健性分析也是一个非常关键的方面。
系统的稳健性指的是系统能够在各种不确定情况下保持良好的性能和稳定性。
在系统的稳健性分析中，需要考虑到各种可能的负载情况、失效情况和故障情况，并结合设计要求和汽车行驶情况，确定系统的最佳稳健性设计方案。
这一过程需要采用可靠性分析方法，综合评估系统的稳健性。
总之，动力总成悬置系统的优化和稳健性设计是汽车工程设计中的一个重要环节。
通过采用先进的设计方法和技术手段，可以不断提高汽车的性能和安全性，满足消费者不断增长的需求和期望。
此外，为了实现动力总成悬置系统的优化和稳健性设计，需要充分了解系统的工作原理和特性。
《汽车动力总成悬置系统振动分析及优化设计》
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的飞速发展，消费者对汽车性能的要求日益提高，其中，汽车的舒适性和稳定性成为了重要的考量因素。
汽车动力总成悬置系统作为连接发动机与车身的重要部分，其性能的优劣直接影响到整车的振动特性和乘坐舒适性。
因此，对汽车动力总成悬置系统的振动进行分析及优化设计显得尤为重要。
本文将针对汽车动力总成悬置系统的振动问题进行分析，并提出相应的优化设计方案。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统主要由发动机、离合器、变速器、驱动桥等组成，通过悬置装置与车身相连。
其作用是支撑和固定动力总成，减少振动和噪声的传递，保证汽车的平稳运行。
动力总成悬置系统的性能直接影响到整车的乘坐舒适性和行驶稳定性。
三、汽车动力总成悬置系统振动分析1. 振动产生原因汽车动力总成悬置系统振动的主要原因是发动机的运转产生的激励力以及道路的不平度等因素引起的。
这些激励力通过悬置装置传递到车身，导致整车的振动。
此外，动力总成各部件之间的相互作用也会产生振动。
2. 振动影响分析汽车动力总成悬置系统的振动会影响整车的乘坐舒适性和行驶稳定性。
过大的振动会导致乘客感到不适，严重时甚至会影响到驾驶安全。
此外，振动还会导致动力总成各部件的磨损加剧，降低整车的使用寿命。
四、汽车动力总成悬置系统优化设计1. 设计原则在进行汽车动力总成悬置系统的优化设计时，应遵循以下原则：首先，要保证动力总成的稳定性和可靠性；其次，要尽量减少振动和噪声的传递；最后，要考虑到整车的重量和成本等因素。
2. 优化方案针对汽车动力总成悬置系统的振动问题，可以采取以下优化方案：（1）改进悬置装置的设计：通过优化悬置装置的结构和材料，提高其支撑和减振性能。
可以采用橡胶减震垫、液压减震器等减震元件，以减少振动和噪声的传递。
（2）优化动力总成的布局：合理布置发动机、离合器、变速器等部件的位置和角度，以降低各部件之间的相互作用力，减少振动的产生。
动力总成悬置系统设计案例
动力总成悬置系统六自由度分析模型（3个橡胶悬置）
（2）优化设计
• 设计目标：6个自由度方向解耦率超过指定下限； 6个固有频率配置在指定范围；
• 设计约束：各悬置刚度的压剪比；
• 设计变量：3个橡胶悬置的三向刚度 3个橡胶悬置的安装位置
（3）优化模型
目标函数：
悬置刚度压剪比约束：
优化效果验证
左悬 置
后悬置
总结：
案例四、动力总成悬置系统稳健优化
1、动力总成悬置系统模型
汽车动力总成悬置系统
六自由度分析模型
动力总成悬置系统的设计要求：
1. 每个悬置在其3个弹性主轴方向的线刚度应满足动力总成固 有频率和解耦率的要求；3个方向上的力—位移非线性特性 ，应能有效控制在汽车的各种行驶工况下（典型工况和极限 工况）动力总成的运动位移。
汽车动力总成悬置系统 设计案例
目录
一、动力总成悬置系统设计案例一 二、动力总成悬置系统设计案例二 三、动力总成悬置系统设计案例三 四、动力总成悬置系统稳健优化
一、动力总成悬置系统设计案例一
纵置动力总成悬置系统
某商用车动力总成悬置系统模型（四个橡胶悬置）
（1）悬置系统参数
（2）优化设计
• 设计目标：6个自由度方向解耦率最大
• 各悬置支承点在Z方向上的动反力频域响应 对比
动反力 降低
后左悬置支承点在Z方向上的动反力频域响应(虚线为优化后，实线为优化前)
（3）优化设计结果
• 各悬置支承点在Z方向上的动反力频域响应 对比
动反力 降低
后右悬置支承点在Z方向上的动反力频域响应(虚线为优化后，实线为优化前)
二、动力总成悬置系统设计案例二
0.85 dRatioPitc h
《汽车动力总成悬置系统振动分析及优化设计》范文

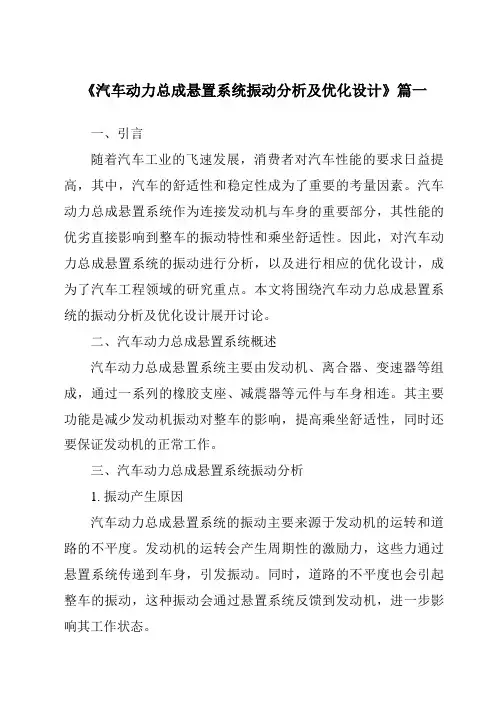

《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的飞速发展，消费者对汽车性能的要求日益提高，其中，汽车的舒适性和稳定性成为了重要的考量因素。
汽车动力总成悬置系统作为连接发动机与车身的重要部分，其性能的优劣直接影响到整车的振动特性和乘坐舒适性。
因此，对汽车动力总成悬置系统的振动进行分析，以及进行相应的优化设计，成为了汽车工程领域的研究重点。
本文将围绕汽车动力总成悬置系统的振动分析及优化设计展开讨论。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统主要由发动机、离合器、变速器等组成，通过一系列的橡胶支座、减震器等元件与车身相连。
其主要功能是减少发动机振动对整车的影响，提高乘坐舒适性，同时还要保证发动机的正常工作。
三、汽车动力总成悬置系统振动分析1. 振动产生原因汽车动力总成悬置系统的振动主要来源于发动机的运转和道路的不平度。
发动机的运转会产生周期性的激励力，这些力通过悬置系统传递到车身，引发振动。
同时，道路的不平度也会引起整车的振动，这种振动会通过悬置系统反馈到发动机，进一步影响其工作状态。
2. 振动分析方法针对汽车动力总成悬置系统的振动分析，主要采用有限元分析法和多体动力学分析法。
有限元分析法可以通过建立系统的数学模型，对系统的振动特性进行数值模拟和分析。
多体动力学分析法则可以通过建立系统的动力学模型，对系统的运动状态进行模拟和分析。
这两种方法可以有效地对汽车动力总成悬置系统的振动进行预测和分析。
四、汽车动力总成悬置系统优化设计1. 设计目标汽车动力总成悬置系统的优化设计旨在提高整车的乘坐舒适性、降低噪音和振动水平、提高发动机的工作效率。
同时，还要考虑到系统的可靠性、耐用性和制造成本等因素。
2. 优化设计方法（1）材料选择：选用高强度、轻量化的材料，如铝合金、高强度塑料等，以减轻系统重量，提高其动态性能。
（2）结构优化：通过改变悬置系统的结构形式、布置位置和刚度等参数，优化其减震性能和支撑性能。
《汽车动力总成悬置系统振动分析及优化设计》
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的飞速发展，消费者对汽车的性能和舒适性要求日益提高。
汽车动力总成悬置系统作为汽车的重要组成部分，其性能的优劣直接影响到整车的振动噪声水平以及乘坐舒适性。
因此，对汽车动力总成悬置系统的振动进行分析，并进行优化设计，对于提高汽车的整体性能具有重要意义。
本文将针对汽车动力总成悬置系统的振动进行分析，并提出相应的优化设计方案。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统是指将发动机、变速器等动力总成与车身进行连接的装置，其作用是减小动力总成产生的振动和噪声对整车的影响。
该系统主要由橡胶支座、液压支座、金属支座等组成，通过这些支座将动力总成的振动和冲击传递给车身，并起到减振、降噪的作用。
三、汽车动力总成悬置系统振动分析1. 振动产生原因汽车动力总成悬置系统振动的主要原因是发动机工作时产生的激励力，包括往复运动产生的惯性力和旋转运动产生的扭矩。
此外，路面不平、轮胎非线性等因素也会对系统产生一定的振动影响。
2. 振动传递路径动力总成的振动通过悬置系统传递到车身，再传递到车内乘客。
传递路径主要包括橡胶支座、液压支座等部件的弹性变形以及金属支座的刚度传递。
3. 振动分析方法针对汽车动力总成悬置系统的振动分析，可采用实验分析和数值分析两种方法。
实验分析主要通过实车测试和台架试验获取数据；数值分析则通过建立动力学模型，运用有限元等方法进行仿真分析。
四、汽车动力总成悬置系统优化设计1. 设计目标汽车动力总成悬置系统优化设计的目标是在保证动力总成正常工作的前提下，降低整车的振动噪声水平，提高乘坐舒适性。
同时，还需考虑系统的耐久性、可靠性以及制造成本等因素。
2. 优化设计方案（1）材料选择：选用高弹性、高阻尼的材料制作橡胶支座，以提高系统的减振性能。
同时，根据实际需要，可考虑在部分支座中加入液压减振元件，进一步提高减振效果。
（2）结构优化：对悬置系统的结构进行优化设计，如调整支座的布置位置、改变支座的刚度等，以改变振动的传递路径和传递速度，从而达到降低整车振动噪声的目的。
《重型载货汽车动力总成悬置系统匹配分析及实验研究》范文
《重型载货汽车动力总成悬置系统匹配分析及实验研究》篇一摘要：本文重点分析了重型载货汽车动力总成悬置系统的匹配问题，并通过实验研究验证了理论分析的可靠性。
文章首先概述了研究背景及意义，然后详细阐述了动力总成悬置系统的结构特点、设计要求及匹配分析方法，并通过实验测试对理论分析进行验证。
最后，总结了研究成果，并指出了未来研究方向。
一、引言随着物流业和交通运输业的快速发展，重型载货汽车在运输行业中的地位日益重要。
动力总成悬置系统作为重型载货汽车的重要组成部分，其性能直接影响车辆的行驶稳定性和乘坐舒适性。
因此，对动力总成悬置系统的匹配分析及实验研究具有重要的现实意义。
二、动力总成悬置系统的结构特点及设计要求（一）结构特点动力总成悬置系统主要由发动机、变速器、驱动桥等组成，通过橡胶支座或液压支座与车架相连，起到减震、降噪、提高乘坐舒适性的作用。
（二）设计要求动力总成悬置系统的设计需满足以下要求：减震效果好，能降低车辆行驶过程中的振动和噪声；具有良好的隔振性能，保护发动机和传动系统免受外界冲击；结构紧凑，便于安装和维护。
三、动力总成悬置系统的匹配分析（一）理论分析动力总成悬置系统的匹配分析主要从以下几个方面进行：发动机与变速器的匹配、悬置支座的选择与布置、系统刚度与阻尼的匹配等。
通过理论分析，确定各组成部分的参数及相互关系，为实验研究提供依据。
（二）参数选择与优化根据理论分析结果，选择合适的发动机、变速器及悬置支座参数。
通过优化设计，使系统在满足减震、降噪、提高乘坐舒适性的同时，具有较好的经济性和可靠性。
四、实验研究（一）实验方案根据理论分析和参数选择结果，制定实验方案。
实验内容主要包括：悬置系统的刚度与阻尼测试、发动机与变速器的匹配实验、整车道路实验等。
通过实验数据，验证理论分析的可靠性。
（二）实验结果及分析通过实验测试，得到动力总成悬置系统的刚度、阻尼及整车性能数据。
对实验结果进行分析，得出以下结论：合理匹配的动力总成悬置系统能有效降低车辆行驶过程中的振动和噪声，提高乘坐舒适性；系统刚度和阻尼的匹配对整车性能具有重要影响；优化后的动力总成悬置系统具有良好的经济性和可靠性。
《汽车动力总成悬置系统振动分析及优化设计》范文
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言汽车动力总成悬置系统作为车辆动力传递与振动控制的关键部分，其性能的优劣直接关系到整车的驾驶舒适性和行驶稳定性。
因此，对汽车动力总成悬置系统的振动进行分析，并进行相应的优化设计，是汽车工程领域研究的重要课题。
本文将深入探讨汽车动力总成悬置系统的振动问题，分析其成因，并针对现有问题提出优化设计方案。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统主要由发动机、变速器、离合器等组成，通过悬置装置与车架相连。
其作用是支撑和固定动力总成，同时减少振动和噪声的传递，保证驾驶的舒适性和行驶的稳定性。
三、汽车动力总成悬置系统振动分析1. 振动产生原因汽车动力总成悬置系统振动的主要原因是发动机运转时产生的激励力，包括燃烧力、惯性力和摩擦力等。
此外，道路不平、车辆行驶中的颠簸等也会对悬置系统产生振动。
2. 振动影响分析振动不仅会影响驾驶的舒适性，还会对车辆的行驶稳定性、零部件的寿命和车辆的噪音产生影响。
长期受到振动的零部件容易出现松动、磨损等问题，影响车辆的正常运行。
四、汽车动力总成悬置系统优化设计针对汽车动力总成悬置系统的振动问题，本文提出以下优化设计方案：1. 材料选择优化选用高强度、轻量化的材料，如铝合金、高强度塑料等，以降低系统质量，提高其刚度和减振性能。
同时，采用阻尼材料，如橡胶等，以吸收振动能量，减少振动传递。
2. 结构优化设计对悬置系统的结构进行优化设计，如增加支撑点、改变支撑方式等，以提高系统的稳定性和减振性能。
同时，采用多级减振设计，使系统在不同频率下的减振效果更加明显。
3. 控制系统优化通过引入先进的控制系统，如液压控制系统、电子控制系统等，对悬置系统的振动进行实时监测和控制。
通过调整控制参数，使系统在不同工况下都能保持良好的减振性能。
五、结论通过对汽车动力总成悬置系统的振动分析，我们发现其产生的主要原因包括发动机运转产生的激励力和道路、行驶中的颠簸等外部因素。
汽车动力总成悬置系统优化设计PPT课件
O X Y Z —— 在空间不动的直角坐标系；
OXYZ —— 与发动机固联的动坐标系。
（5）A点 —— 弹性支承与发动机联接点。支承简化为三 个互相垂直的直线弹簧p，q，r。它们分别
沿着支承的刚度主轴。k p , kq , kr 分别表示其
刚度系数 ，其方向余弦（在 OXYZ 坐标系 中）为 xp , yp , zp 。这样的支承共有s个
3.1 沿气缸轴线方向的主动力 P Pj Pg
气体作用力 Pg在机内得到平衡。往复惯性力Pj 如果发动机本身不能平衡， 则将传到基座上。
3.2 旋转惯性力 Pr ，若发动机本身得不到自相平衡，Pr 必将传递到基座上。 3.3作用于活塞上的气体作用力和往复惯性力产生使曲轴旋转的主动力矩。
必有一反力矩，使发动机刚体绕曲轴轴线作反向转动，并传到机座上。综上 分析，可绘出下图所示单缸发动机缸体受力图。
汽车动力总成悬置系统设计理论与方法
汽车动力总成悬置系统概述; 汽车动力总成悬置系统激振源; 汽车动力总成在车架上的振动; 汽车动力总成刚体惯性参数的确定; 汽车动力总成悬置系统布置设计; 汽车动力总成悬置系统优化设计; 结束语 .
一、汽车动力总成悬置系统概述
1. 发动机振动的类型
1.1 整机振动 单质量多弹性支承系统
一、汽车动力总成悬置系统概述
3. 发动机振动控制途径
讨论：
a. 不论相对阻尼系数 如何变化，所有曲线 都通过点（TF =1,ω/ωn = 2 ）
b. 只有当 ω> 2ωn 时，才有隔振效果。ω/ωn 愈大，TF 愈小，但当ω/ωn 5 后，隔振效 果的改善不明显。这就要求隔振装置不能 设计得过软。
两类隔振的概念虽然不同，但方法都是一样的，通过 在设备的底座安装隔振器作的弹性支承来实现的。
