电缆型号标识
电缆标识

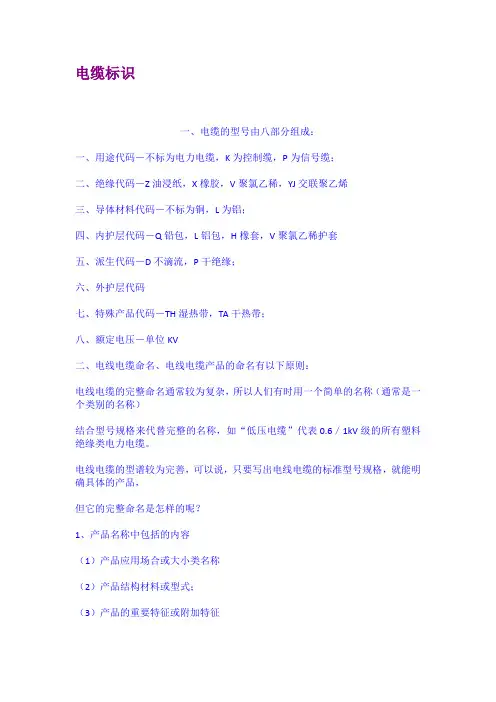

电缆标识一、电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV二、电线电缆命名、电线电缆产品的命名有以下原则：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称（通常是一个类别的名称）结合型号规格来代替完整的名称，如“低压电缆”代表0.6／1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？1、产品名称中包括的内容（1）产品应用场合或大小类名称（2）产品结构材料或型式；（3）产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体－－＞绝缘－－＞内护层－－＞外护层－－＞铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
4、电线电缆的型号组成与顺序如下：〔1：类别、用途〕〔2：导体〕〔3：绝缘〕〔4：内护层〕〔5：结构特征〕〔6：外护层或派生〕-〔7：使用特征〕1-5项和第7项用拼音字母表示，高分子材料用英文名的第一位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T 省写，但裸电线及裸导体制品除外。
裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。
电线电缆上的标识

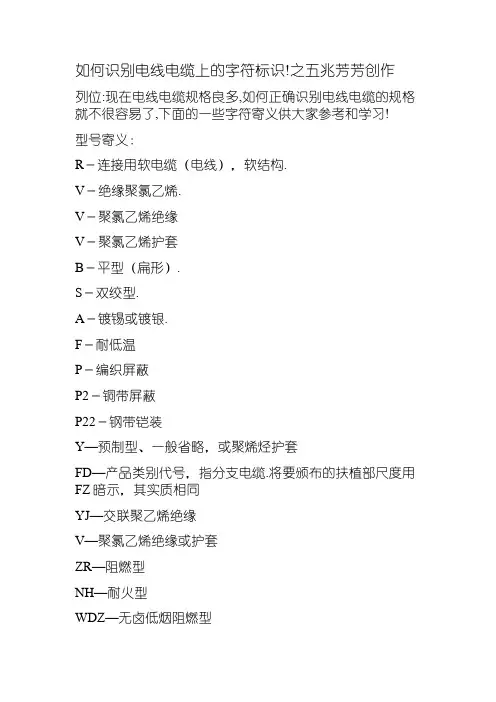

如何识别电线电缆上的字符标识!之五兆芳芳创作列位:现在电线电缆规格良多,如何正确识别电线电缆的规格就不很容易了,下面的一些字符寄义供大家参考和学习!型号寄义：R－连接用软电缆（电线），软结构.V－绝缘聚氯乙烯.V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）.S－双绞型.A－镀锡或镀银.F－耐低温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆.将要颁布的扶植部尺度用FZ暗示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 7551(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 7551S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2mmZRRVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线 ,RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐低温－60oC~250oC连接软电线规格暗示法的寄义：规格采取芯数、标称截面和电压等级暗示：①单芯分支电缆规格暗示法：同一回路电缆根数＊（1*标称截面）， 0.6/1kV，②多芯绞合型分支电缆规格暗示法：同一回路电缆根数＊标称截面， 0.6/1kV，③多芯同护套型分支电缆规格暗示法：电缆芯数×标称截面T，如：4×25T n完整的型号规格暗示法：因为分支电缆包含主干电缆和支线电缆.并且两者规格结构不合，因此有两种暗示办法：这种办法在设计时尤为简明，可以便利地暗示出支线规格的不合这种办法比较直不雅，但仅限于支线电缆为同一种规格的情况，无法暗示支线的不合规格：由于分支电缆主要由于1kV低压配电系统，因此，其额外电压0.6/1kV在设计标注时，可以省略.产品型号中拼音字母所代表的意义（无括号的字）A：（聚）胺（脂），安（装），铝塑料护套B：扁，半，编（织），泵、布、（聚）苯（乙烯），玻（璃纤维），补，平行C：车、醇、采（掘机）、瓷、重（型），船用，蓄电（池），磁充，偿，（黄腊）绸，（三）醋（酸薄膜），自承式D：带，（不）滴（流），灯，电，（冷）冻（即耐寒），丁（基橡皮），镀E：二（层），野（外），对称结构（代号），乙（丙橡皮）（EPR）F：（聚四）氟（乙烯），分（相），非（燃性），飞（机），泡沫聚乙烯G：钢、沟、改（性漆）、管、高（压）H：合（金），环（氧漆），焊、花、通讯电缆（用途代号），H（H型，即分相屏蔽结构），寒J：绞、加（强），加（厚），锯，局（用）K：（真）空，卡（普隆），控制，铠装，空心.L：铝、炉、腊（克）、沥（青）、（防）雷、磷M：棉（纱）、麻、母（线）、帽、膜N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐火O：同轴（结构代号）P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍，即干绝缘），信号电缆（用途代号）Q：牵（引车）、漆、铅、轻（型）、气、汽（车），高（强度聚乙烯醇缩醛） ;R：软、人（造）丝、日用（用途代号），（耐）热（化）.S：刷，丝，射频（用途代号），双，钢塑料护层(Stalpeth)，低烟无卤阻燃护套T：铜、梯、特、通、陶、电梯、探U：矿、棉（指石棉），矿用（用途代号）V：（P）V（C）（聚氯乙烯）W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野）外、石油（用途代号）X：橡（力缆）、聚酰胺、橡（皮绝缘）Y：硬，园，油，氧，（耐）油，移动（用途代号），聚乙烯，Z：（聚）酯，纸，（电）钻，中型，综（合）YJ：交联聚乙烯绝缘P2：铜带屏蔽ZRK：系列代号，暗示阻燃型控制电缆。
各种电缆型号的表示方法
电线电缆型号的编制方法电缆型号标识示例：1。
YFD-NHYJV-0。
6/1.0KV-4（1x300）+1(1x150）,YFD-NHYJV—0。
6/1.0KV-1（4x25+1x16）YFD：预制分支电缆NHYJV：耐火交联聚乙烯绝缘电缆0.6/1.0KV：电压等级为0.6/1.0KV（相电压0。
6KV,线电压1。
0KV)4(1x300)+1（1x150）：四组单芯电缆，每组单芯300mm2，匹配地线单芯150mm21(4x25+1x16) ：一根五芯（3ph+N+PE)电缆，四芯25mm2，一芯16mm22。
YJV-0。
6/1KV 3*25+2*16 —SC50— WC –CCYJV：交联聚乙烯铜芯电力电缆0。
6/1.0KV：电压等级为0.6/1。
0KV（相电压0.6KV，线电压1.0KV）3*25：3根相线（L1、L2、L3）的截面积为25mm²2＊16 ：中性线（N）和保护地线（PE的截面积为16mm²SC50 ：穿50的焊接钢管WC ：沿墙暗敷CC：吊顶暗敷油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以纸绝缘的字母“Z"代号列为首位，其余各项型号编制及字母含义如下：备注：a.数字涵义详见以下附表。
b.铜芯代表字母T一般省略不写.例如：表示：铜芯不滴油油浸纸铅套聚氯乙烯护套电力电缆表示:铝型粘性油浸纸绝缘铝套细铠装电力电缆电缆外护层的型号按铠装成和外护层的结构顺序用阿拉伯数字表示。
每一数值表示说采用的主要材料和意义见下表：交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆,以交联聚乙烯代号字母“J”为首位,其余各项型号编制及字母含义备注：＊铜导体代号字母“T”一般省略.S—加钢丝屏蔽时。
表示：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆表示：铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆主要型号及名称见下表:聚氯乙烯绝缘聚乙烯护套电力电缆聚氯乙烯绝缘聚乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及备注：铜导体代号字母“T”一般省略。
标签标识标准化规范——线缆标识篇
标签标识标准化规范——线缆标识篇一、参考标准1.TIA/EIA-606-A（1）线缆标识的要求 - TIA/EIA-606 6.2.2水平和主干子系统电缆在每一端都要标识。
推荐用标签贴于电缆的每一端而优于只是给电缆作标志。
作为适当的管理，额外的电缆标识可以被要求在中间的位置，像管道的末端，主干的接合处，检修口和牵引盒。
（2）应用要求-TIA/EIA-606 8.2.2.3电缆标签要有一个耐用的底层，像乙烯基，适合于缠绕。
乙烯基有很好的一致性，因此很适合于缠绕，并且能够经受弯曲。
推荐使用带白色打印区域和透明尾部的标签，这样当包裹电缆时可以用透明尾部覆盖打印的区域，起到保护作用。
透明的尾部应该有足够的长度以包裹电缆一圈和一圈半。
（3）连接的线缆上需要在两端都贴上标签标注其远端和近端的地址。
2.数据中心布线系统设计与施工技术白皮书（1）所有需要标识的设施都要有标签。
建议按照“永久标识”的概念选择材料，标签寿命应能与布线系统设计的寿命相对应；建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签能达到环保RoHS指令要求；标签应打印，应保持清晰、完整，并能满足环境的要求。
?（2）线缆标签分为三类：a. 单根线缆最常用的是覆盖保护膜标签，这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜，可以保护标签打印字体免受磨损；b. 单根线缆也可以使用非覆盖保护膜标签——旗形标签，热伸缩套管式标签；c.对于成捆的线缆，建议使用标识卡来进行标识。
这种标识卡可以通过尼龙扎带或毛毡带与线缆捆固定，可以水平或者垂直放置。
二、规范要求1．材质：乙烯覆盖保护膜，聚丙烯（旗型标签），尼龙布（吊牌）。
2.背胶：丙烯酸基粘胶。
3.使用年限：8年以上。
4．所有材质必须通过UL969认证（美国保险商试验所）（产品包装必须有UL认证标志），拥有相应测试报告TDS数据技术表。
5.为保护网络维护员工的身体健康和环境保护的要求，所有材质必须符合环保RoHS指令要求（能够提供相关证明文件）。
常用电缆、电线、网线、有线电视线的表示方法(规格、型号)以及用途
因为工作的缘故原由经常用到各种电缆、电线、网线、有线电视机线但是常常只用那么几种，现就我知道常用的电缆、电线、网线、有线电视机线的表示方法及用途作一简要归纳。
一、常用各种字母代表的含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘 V－聚氯乙烯护套 B－平型（扁形）。
S－双绞型。
A －镀锡或镀银。
F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y-预制型、一般省略，或聚烯烃护套 FD-产品种别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同 Y J-交联聚乙烯绝缘 V-聚氯乙烯绝缘或护套 ZR-阻燃型 NH-耐火型 WDZ-无卤低烟阻燃型 WDN-无卤低烟耐火型二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝份子化合物塑料护套(A lpeth)B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EP R)F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(Y F)G:钢,沟,改(性漆),管,高(压)H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒J:绞,加(强),加(厚),锯,局(用)K:(真)空,卡(普隆),节制,铠装,空心.L:铝,炉,腊(克),沥(青),(防)雷,磷M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号)P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号)Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛)R:软,人(造)丝,日用(用途代号),(耐)热(化).S:刷,丝,射频(用途代号),双,钢份子化合物塑料护层(Stalpeth),低烟无卤阻燃护套T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号)V:(P)V(C)(聚氯乙烯)W:(地球)物(理),皱纹护套,无(磁力),(耐高)温,(野)外,石油(用途代号)X:橡(力缆),聚酰胺,橡(皮绝缘)Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合)Y J:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号,表示阻燃型节制电缆三、电缆常识：电缆通常分为电力电缆和节制电缆两种。
常用线材线缆标识
常用线材线缆标识1. 字母代号及其意义类别、用途导体绝缘内护层特征铠装置外护层N- 农用电缆L- 铝线芯V- 聚氯乙烯H- 橡套CY- 充汕0- 无0- 无V- 聚氯乙烯塑料绝缘电缆X- 橡皮F- 氯丁橡皮护套D- 不滴流1- 1- 纤维层X- 橡皮绝缘电缆Y- 聚乙烯L- 铝套F- 分相护套2- 双钢带2- 聚氯乙烯套YJ- 交联聚乙烯绝缘电缆Q- 铅套P- 贫油干绝缘3- 细圆钢丝3- 聚乙烯套ZQ- 纸绝缘电缆V- 聚氯乙烯P- 屏蔽4- 粗圆钢丝Y- 聚乙烯套Z- 直流2. 型号、名称和使用范围：型号名称使用范围铜芯铝芯VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、管道内、隧道内VV VLV 聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、隧道内VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电缆敷设在地下，能承受机械外力作用VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电缆RVVP ：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24 芯用途：仪器、仪表、对讲、监控、控制安装RG ：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网( HFC )中传输数据模拟信号UTP ：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP ：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV ( Y )、SYKV 有线电视、宽带网专用电缆结构：(同轴电缆)单根无氧圆铜线+ 物理发泡聚乙烯(绝缘) + (锡丝+ 铝) + 聚氯乙烯(聚乙烯)RVV ( 227IEC52/53 ) 聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV 、RVP 聚氯乙烯绝缘电缆RVS 、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV 、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP 、SDFAVVP 、SYFPY 同轴电缆，电梯专用JVPV 、JVPVP 、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆监控线材的选用线材选型1 、视频线摄像机到监控主机距离≤ 200 米，用RG59 ( 128 编)视频线。
常用国标电线电缆的型号和规格
经常使用国标电线电缆的型号和规格之阿布丰王创作(1)类别：H——市内通信电缆 HP——配线电缆 HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝,钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套（4）特征：T——石油膏填充 G——高频隔离 C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 2） BV 铜芯聚氯乙烯绝缘电线； BLV 铝芯聚氯乙烯绝缘电线； BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线； BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线； BVR 铜芯聚氯乙烯绝缘软线； RV 铜芯聚氯乙烯绝缘装置软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线； BVS 铜芯聚氯乙烯绝缘绞型软线； RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线； BYVR 聚乙烯绝缘聚氯乙烯护套软线； RY 聚乙烯绝缘软线； RYV 聚乙烯绝缘聚氯乙烯护套软线 3）电缆的型号由八部份组成：一、用途代码－不标为电力电缆,K为控制缆,P为信号缆；二、绝缘代码－Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯三、导体资料代码－不标为铜,L为铝；四、内护层代码－Q铅包,L铝包,H橡套,V 聚氯乙稀护套五、派生代码－D不滴流,P干绝缘；六、外护层代码七、特殊产物代码－TH湿热带,TA干热带；八、额定电压－单元KV 有关电缆型号的问题 1、SYV：实心聚乙烯绝缘射频同轴电缆 2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆,视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程 SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯） 3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制装置 4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号 5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、丈量 6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电开工具、仪表及动力照明 7、AVVR 聚氯乙烯护套装置用软电缆 8、SBVV HYA 数据通信电缆（室内、外）用于德律风通信及无线电设备的连接以及德律风配线网的分线盒接线用 9、RV、RVP 聚氯乙烯绝缘电缆 10、RVS、RVB 适用于家用电器、小型电开工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用 12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、丈量 14、SFTP 双绞线传输德律风、数据及信息网 15、UL2464 电脑连接线 16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆） 18、SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用 19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例: 电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类另外名称)结合型号规格来取代完整的名称,如“高压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆.电线电缆的型谱较为完善,可以说,只要写出电线电缆的标准型号规格,就能明确具体的产物,但它的完整命名是怎样的呢？电线电缆产物的命名有以下原则： 1、产物名称中包括的内容 (1)产物应用场所或年夜小类名称 (2)产物结构资料或型式； (3)产物的重要特征或附加特征基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前. 2、结构描述的顺序产物结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式. 3、简化在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体资料. 案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场所/电压品级“阻燃”——强调的特征“铜芯”——导体资料“交联聚乙烯绝缘”——绝缘资料“钢带铠装”——铠装层资料及型式(双钢带间隙绕包) “聚氯乙烯护套”——内外护套资料(内外护套资料均一样,省写内护套资料) “电力电缆”——产物的年夜类名称与之对应的型号写为ZR-YJV22-8.7/15,型号的写法见后面的说明. 电线与电缆的区分其实,“电线”和“电缆”并没有严格的界限.通常将芯数少、产物直径小、结构简单的产物称为电线,没有绝缘的称为裸电线,其他的称为电缆；导体截面积较年夜的(年夜于6平方毫米)称为年夜电线,较小的(小于或即是6平方毫米)称为小电线,绝缘电线又称为布电线. 电线电缆的型号组成与顺序如下： [1:类别、用途] [2:导体] [3:绝缘] [4:内护层] [5:结构特征] [6:外护层或派生] [7:使锰卣] 1-5项和第7项用拼音字母暗示,高分子资料用英文名的第位字母暗示,每项可以是1-2个字母；第6项是1-3个数字. 型号中的省略原则：电线电缆产物中铜是主要使用的导体资料,故铜芯代号T省写,但裸电线及裸导体制品除外.裸电线及裸导体制品类、电力电缆类、电磁线类产物不标明年夜类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等. 第7项是各种特殊使用场所或附加特殊使用要求的标识表记标帜,在“-”后以拼音字母标识表记标帜.有时为了突出该项,把此项写到最前面.如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地域用)、FY-(防白蚁、企业标准)等. 电力电缆铠装和外护套数字数字标识表记标帜铠装层外被层或外护套 0无--- 1联锁铠装纤维外被 2双层钢带聚氯乙烯外套 3细圆钢丝聚乙烯外套 4粗圆钢丝--- 5皱纹(轧纹)钢带--- 6双铝(或铝合金)带--- 7铜丝编织--- 8钢丝编织--- 电线电缆产物分类电线电缆的应用主要分为三年夜类: 1、电力系统电力系统采纳的电线电缆产物主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆取代)、橡套线缆、架空绝缘电缆)、分支电缆(取代部份母线)、电磁线以及电力设备用电气装备电线电缆等. 2、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等. 3、机械设备、仪器仪表系统此部份除架空裸电线外几乎其他所有产物均有应用,但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等. 电线电缆产物主要分为五年夜类: 1、裸电线及裸导体制品本类产物的主要特征是：纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等；产物主要用在城郊、农村、用户主线、开关柜等. 2、电力电缆本类产物主要特征是：在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆.主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产物的分歧工序组合有一定区别. 产物主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流年夜(几十安至几千安)、电压高(220V至500kV及以上). 3、电气装备用电线电缆该类产物主要特征是：品种规格繁多,应用范围广泛,使用电压在1kV及以下较多,面对特殊场所不竭衍生新的产物,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等. 4、通讯电缆及光纤(本公司目前不生产该类产物,故作简略介绍) 随着近二十多年来,通讯行业的飞速发展,产物也有惊人的发展速度.从过去的简单的德律风电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆,甚至组合通讯缆等. 该类产物结构尺寸通常较小而均匀,制造精度要求高. 5、电磁线(绕组线) 主要用于各种机电、仪器仪表等. 电线电缆的衍生/新产物: 电线电缆的衍生/新产物主要是因应用场所、应用要求分歧及装备的方便性和降低装备本钱等的要求,而采纳新资料、特殊资料、或改变产物结构采纳分歧资料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；。
电缆标识
电缆型号：ZR-YJV-4X150+1X75电缆型号：ZR-YJV-4X25+1X16始端：母线插接箱始端：母线插接箱末端：AW1-A末端：AW1-B用途：照明、插座用途：照明、插座电缆型号：ZR-YJV-4X50+1X25电缆型号：ZR-YJV-4X25+1X16始端：母线插接箱始端：母线插接箱末端：AW2-A末端：AW2-B用途：照明、插座用途：照明、插座电缆型号：ZR-YJV-4X70+1X35电缆型号：ZR-YJV-4X70+1X35始端：母线插接箱始端：母线插接箱末端：AW3-A末端：AW3-B用途：照明、插座用途：照明、插座电缆型号：ZR-YJV-4X120+1X60电缆型号：ZR-YJV-4X240+1X120始端：母线插接箱始端：母线插接箱末端：AW4-A末端：AW4-B用途：照明、插座用途：照明、插座电缆型号：ZR-YJV-4X95+1X50电缆型号：ZR-YJV-4X150+1X75始端：母线插接箱始端：母线插接箱末端：AW5-A末端：AW5-B用途：照明、插座用途：照明、插座电缆型号：NHYJV 4*25+1*16电缆型号：NHYJV 4*25+1*16始端：AA6-3始端：AA6-4末端：ALE1-1末端：ALE1-2用途：北竖井应急照明(用)主电缆用途：南竖井应急照明(用)主电缆电缆型号：NHYJV 4*25+1*16电缆型号：NHYJV 4*25+1*16始端：AA6-3始端：AA6-4末端：ALE2-1末端：ALE2-2用途：北竖井应急照明(用)主电缆用途：南竖井应急照明(用)主电缆电缆型号：NHYJV 4*25+1*16电缆型号：NHYJV 4*25+1*16始端：AA6-3始端：AA6-4末端：ALE3-1末端：ALE3-2用途：北竖井应急照明(用)主电缆用途：南竖井应急照明(用)主电缆电缆型号：NHYJV 4*25+1*16电缆型号：NHYJV 4*25+1*16始端：AA6-3始端：AA6-4末端：ALE4-1末端：ALE4-2用途：北竖井应急照明(用)主电缆用途：南竖井应急照明(用)主电缆电缆型号：NHYJV 4*25+1*16电缆型号：NHYJV 4*25+1*16始端：AA6-3始端：AA6-4末端：ALE5-1末端：ALE5-2用途：北竖井应急照明(用)主电缆用途：南竖井应急照明(用)主电缆电缆型号：NHYJV 4*25+1*16电缆型号：NHYJV 4*25+1*16始端：AA6-3始端：AA6-4末端：ALE1-1末端：ALE1-2用途：北竖井应急照明(备)主电缆用途：南竖井应急照明(备)主电缆电缆型号：NHYJV 4*25+1*16电缆型号：NHYJV 4*25+1*16始端：AA6-3始端：AA6-4末端：ALE2-1末端：ALE2-2用途：北竖井应急照明(备)主电缆用途：南竖井应急照明(备)主电缆电缆型号：NHYJV 4*25+1*16电缆型号：NHYJV 4*25+1*16始端：AA6-3始端：AA6-4末端：ALE3-1末端：ALE3-2用途：北竖井应急照明(备)主电缆用途：南竖井应急照明(备)主电缆电缆型号：NHYJV 4*25+1*16电缆型号：NHYJV 4*25+1*16始端：AA6-3始端：AA6-4末端：ALE4-1末端：ALE4-2用途：北竖井应急照明(备)主电缆用途：南竖井应急照明(备)主电缆电缆型号：NHYJV 4*25+1*16电缆型号：NHYJV 4*25+1*16始端：AA6-3始端：AA6-4末端：ALE5-1末端：ALE5-2用途：北竖井应急照明(备)主电缆用途：南竖井应急照明(备)主电缆。
