结构化综合布线期末复习
综合布线系统复习题
综合布线系统复习题综合布线系统复习题综合布线系统是现代建筑中不可或缺的一部分，它为各种通信和数据传输提供了稳定和高效的网络基础。
在这篇文章中，我们将回顾一些与综合布线系统相关的重要概念和技术。
通过复习这些题目，我们可以加深对综合布线系统的理解和应用。
一、综合布线系统的基本原理1. 什么是综合布线系统？2. 综合布线系统的主要组成部分有哪些？3. 综合布线系统的作用是什么？4. 综合布线系统的设计原则是什么？二、综合布线系统的设计与规划1. 在综合布线系统的设计中，哪些因素需要考虑？2. 什么是水平布线和垂直布线？3. 什么是水平布线子系统的主要组成部分？4. 什么是垂直布线子系统的主要组成部分？5. 综合布线系统的设计中，如何确定合适的电缆类型和规格？三、综合布线系统的电缆与连接器1. 常见的综合布线系统电缆类型有哪些？2. 不同类型的电缆适用于哪些场景？3. 综合布线系统中常用的连接器有哪些？4. 连接器的选择和安装对综合布线系统的性能有何影响？四、综合布线系统的测试与维护1. 综合布线系统的测试包括哪些内容？2. 如何进行综合布线系统的测试和故障排除？3. 综合布线系统的维护工作有哪些？五、综合布线系统的未来发展1. 综合布线系统在物联网时代的作用是什么？2. 有哪些新兴技术可以应用于综合布线系统？3. 综合布线系统的未来趋势是什么？通过对以上问题的复习，我们可以回顾和巩固对综合布线系统的理解。
同时，我们也可以了解到综合布线系统的设计、测试和维护等方面的重要知识。
在实际应用中，综合布线系统的正确设计和管理对于建筑内部的通信和数据传输至关重要。
因此，我们应该不断学习和更新综合布线系统的相关知识，以适应不断发展的技术和需求。
综合布线系统作为现代建筑中的重要组成部分，不仅为各种通信和数据传输提供了基础设施，还为未来的物联网时代奠定了基础。
通过不断学习和实践，我们可以更好地理解和应用综合布线系统，为建筑内部的通信和数据传输提供更稳定和高效的支持。
综合布线复习题答案
综合布线系统复习题及参考答案一、填空题1．管理是对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定的模式进行标识和记录。
2、工作区是指一个独立的需要安装终端设备的区域。
3、建筑群子系统是建筑物之间的布线部分。
4、综合布线系统的接口是指设备的连接点。
5．对绞电缆按其包缠的是否有金属屏蔽层，可以分为 UTP电缆和STP电缆两大类。
6．5类、超 5 类、6类对绞电缆的传输频率依次为 100MHz、100MHz和250 MHz，5类、超 5 类、6 类对绞电缆支持的带宽依次为100MHz、100MHz和250 MHz 。
7、四对对绞电缆的线对颜色依次为蓝、橙、绿、棕。
8、光纤由纤芯、包层和涂覆层组成。
9．常见的62.5/125μm多模光纤中的62.5μm指的是纤芯的直径。
10、按传输模式分类, 光缆可以分为单模光缆和多模光缆两类。
11、19英寸标准机柜中，设备安装所占高度用一个特殊单位"U"表示，1U= 44.45mm 。
12. 常用的招标方式有__公开招标__和__邀请招标__两种形式。
13、国家标准规定，配线子系统的对绞电缆最大长度为 90米。
14、对绞电缆一般以箱为单位订购，每箱对绞电缆的长度为 305米。
15、干线子系统的接合方法有点对点端接和分支递减端接两种。
16、安装在墙上的信息插座，其位置宜高出地面 300mm 。
17、机柜底部必须焊有接地螺栓，并与接地铜牌连接。
18、为了保证桥架接地良好，在两槽的连接处必须用不小于2.5mm2的铜线进行连接。
19、桥架至信息插座底盒或桥架与金属管之间相连接的缆线宜采用金属软管敷设。
20、由于通信电缆的特殊结构，电缆在布放过程中承受的拉力不要超过电缆允许张力的 80% 。
21、对绞电缆预留长度：在工作区宜为 3~ 6厘米，电信间宜为 0.5~2米，设备间宜为 3~5米。
22、光缆布放路由宜盘留，预留长度宜为 3~5米，有特殊要求的应按设计要求预留长度。
综合布线复习资料(带答案)
Ⅰ单项选择题(本大题共25小题，每小题2分，共50分)(1) 现代世界科技发展的一个主要标志是4C技术，下列哪项不属于4C技术。
(D) A．ComputerB．CommunicationC．ControlD．Cooperation(2) 我国标准《智能建筑设计标准》(GB/T50314-2000)是规范建筑智能化工程设计的准则。
其中对智能办公楼、智能小区等大体上分为5部分内容，包括建筑设备自动化系统、通信网络系统、办公自动化系统、( B )、建筑智能化系统集成。
A．系统集成中心B．综合布线系统C．通信自动化系统D．办公自动化系统(3) 综合布线一般采用什么类型的拓扑结构。
( D )A．总线型B．扩展树型C．环型D．分层星型(4) 万兆铜缆以太网10GBase-T标准，对现布线系统支持的目标如下，请问哪个是错误的。
( C )A．4连接器双绞线铜缆系统信道B．100m长度F级(7类)布线信道C．100m长度E级(6类)布线信道D．100m长度新型E级(6类)布线信道(5) 下列哪种不属于智能小区的类型。
( D )A．住宅智能小区B．商住智能小区C．校园智能小区D．医院智能小区(6) 下列哪项不是综合布线系统工程中，用户需求分析必须遵循的基本要求。
( C )A．确定工作区数量和性质B．主要考虑近期需求，兼顾长远发展需要C．制定详细的设计方案D．多方征求意见(7) 以下标准中，哪项不属于综合布线系统工程常用的标准。
( A )A．日本标准B．国际标准C．北美标准D．中国国家标准(8) 工作区子系统设计中，信息模块的类型、对应速率和应用，错误的描述是( C )。
A．3类信息模块支持16Mbit/s信息传输，适合语音应用B．超5类信息模块支持1000Mbit/s信息传输，适合语音、数据和视频应用C．超5类信息模块支持100Mbit/s信息传输，适合语音、数据和视频应用D．6类信息模块支持1000Mbit/s信息传输，适合语音、数据和视频应用(9) 下列关于水平子系统布线距离的描述，正确的是( B )。

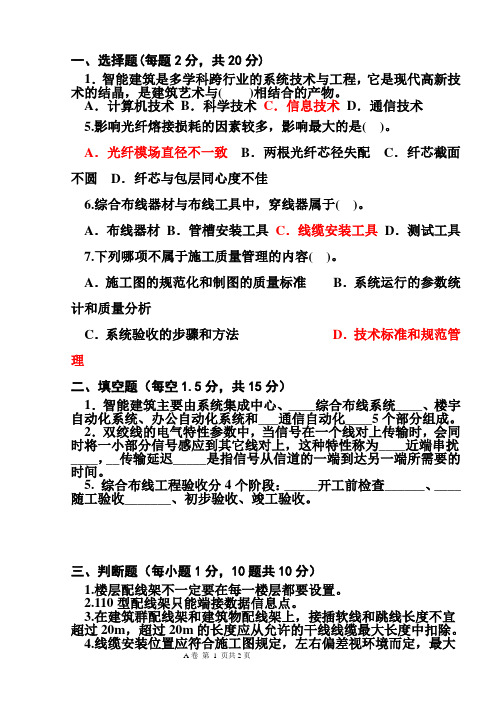

结构化综合布线复习题a部分 - 副本
一、选择题(每题2分，共20分)1．智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与( )相结合的产物。
A．计算机技术B．科学技术C．信息技术D．通信技术5.影响光纤熔接损耗的因素较多，影响最大的是( )。
A．光纤模场直径不一致B．两根光纤芯径失配C．纤芯截面不圆D．纤芯与包层同心度不佳6.综合布线器材与布线工具中，穿线器属于( )。
A．布线器材B．管槽安装工具C．线缆安装工具D．测试工具7.下列哪项不属于施工质量管理的内容( )。
A．施工图的规范化和制图的质量标准B．系统运行的参数统计和质量分析C．系统验收的步骤和方法D．技术标准和规范管理二、填空题（每空1.5分，共15分）1．智能建筑主要由系统集成中心、____综合布线系统____、楼宇自动化系统、办公自动化系统和___通信自动化____5个部分组成。
2．双绞线的电气特性参数中，当信号在一个线对上传输时，会同时将一小部分信号感应到其它线对上，这种特性称为____近端串扰____，__传输延迟_____是指信号从信道的一端到达另一端所需要的时间。
5. 综合布线工程验收分4个阶段：_____开工前检查______、____随工验收_______、初步验收、竣工验收。
三、判断题（每小题1分，10题共10分）1.楼层配线架不一定要在每一楼层都要设置。
2.110型配线架只能端接数据信息点。
3.在建筑群配线架和建筑物配线架上，接插软线和跳线长度不宜超过20m，超过20m的长度应从允许的干线线缆最大长度中扣除。
4.线缆安装位置应符合施工图规定，左右偏差视环境而定，最大可以超过50mm。
5.双绞线电缆施工过程中，线缆两端必须进行标注。
9. 结构化布线系统对业主非常重要的，因为它可以减少以后的维护和管理费用。
10. 在综合布线系统中，必须安装完工作区才能安装管理区。
1-5.TFFFT 9-10TF四、简答题（每小题8分，5题共40分）1.简述非屏蔽双绞线电缆(UTP)的优点，以及常见UTP型号。
综合布线期末试题及答案
综合布线期末试题及答案一、选择题（每题2分，共40分）1. 综合布线是指对建筑内部进行什么的布置？A. 家具的摆放B. 网线和电缆的安装C. 窗帘和地毯的选购D. 墙壁和地板的涂装2. 综合布线可以用于哪些场所？A. 住宅楼B. 商业办公楼C. 厂房和仓库D. 所有以上场所3. 在综合布线系统中，常用的通信线缆是什么？A. 光纤B. 同轴电缆C. 双绞线D. 超五类网络线4. 综合布线系统的最高传输速率是多少？A. 1GbpsB. 10GbpsC. 100GbpsD. 1000Gbps5. 下列哪项是综合布线系统常见的设计标准？A. ANSI/TIA-568-CB. ISO 9001C. IEEE 802.11acD. OSHA二、简答题（每题10分，共40分）1. 什么是综合布线系统？简要描述其主要组成部分。
综合布线系统是一种将各种通信设备通过标准化的电缆和接口连接起来的技术，以实现数据、语音和视频等信息的传输和共享。
主要组成部分包括通信线缆、连接硬件（插座、面板等）、路径（管道、槽道等）以及配线间（布线架、机柜等）。
2. 综合布线系统的优势有哪些？综合布线系统具有灵活可扩展、统一管理、便于维护、节省空间和节约成本等优势。
它可以适应不同的通信需求，方便增加或移除设备，提供统一的接口和管理平台，减少维护工作量，避免布线混乱和空间浪费，从而降低成本。
3. 在进行综合布线系统设计时，有哪些重要的考虑因素？在进行综合布线系统设计时，重要的考虑因素包括网络需求、建筑结构、设备位置、安全要求和预算限制等。
需要充分了解用户的通信需求，考虑建筑物的结构和布局，确定设备的位置和布线路径，同时考虑安全和可靠性要求，以及预算限制，从而制定合理的设计方案。
4. 综合布线系统存在的主要问题是什么？综合布线系统存在的主要问题包括布线过程复杂、改动困难、容量限制和技术更新快等。
由于布线过程需要经过建筑物的墙壁、地板等结构，所以会比较复杂并且难以改动。
综合布线期末考试
《综合布线》期末考试班级姓名学号编号：QD-751b-31 B/1 流水号：一、判断题（每空3分，共30分)。
1、设备间要具有良好的工作环境：温度保持0-27度，温度保持在60%-80%。
2、各类电缆或光缆端接的信息插座模块叫链路。
3、BD在综合布线工程中叫做建筑物配线设备。
4、SC在综合布线工程中叫光纤连接器。
5、光纤是光波传输的介质。
6、光纤由芯子、包层和套层组成。
7、光纤熔接只有热熔一种方法。
8、在综合布线工程项目中，首先需要做的就是施工。
9、五类网络跳线制作过程中，有T568B和T568A两种排线方法。
10、通信线路上常使用的传输介质有双绞线、大对数双绞线、光纤等。
二、单项选择题（每空3分，共45分)。
1、综合布线系统在中国整个发展过程中大致分( )个阶段。
A．1 B．4 C．7 D．92、双绞线中屏蔽双绞线6类的带宽为( )。
A．250Mbit/s B．10Mbit/s C．50Mbit/s D．100Mbit/s3、PVC阻烯导管是以（）为主要原料。
A．乙烯树脂 B．聚氰乙烯树脂C．聚乙烯树脂 D．聚氯乙烯树脂4、信息模块的耐用次数一般为( )次可插拔。
A．150 B．1500 C．1000 D．60005、机柜以U为单元区别1U等于( )。
A．40MM B．44.45MM C．45MM D．60.45MM6、T568B的排线第3条颜色为（）。
A、白绿B、蓝C、白蓝D、绿7、在单一信息插座上进行两项服务时，可用（）适配器。
A、Z形B、Y形C、B型D、O形8、水平子系统的设计步骤流程中第一步是（）。
A、技术交流B、需求分析C、阅读建筑物图纸D、概算9、为保证设备使用安全，设备间应安装相应的消防系统，配备（）A、静电地板B、空调C、UPSD、防火防盗门10、无限竞争性招标又称（）。
A、投标B、中标C、分开招标D、评标11、电子行业协会的英文缩写是（）。
A.ATAB.ISOC.FCCD.EIA12、工程项目招标的程序第一步是（）。
综合布线期末试题与答案B
绝密★启用前学院学年第二学期期末考试级三年制高职《综合布线》试题(本卷共4大题,满分100分,考试时间90分钟)得分评卷人一、填空题（每空1分，共20分）1、"3A" 智能建筑是指智能大厦具有_ _ 、_ _和__ _功能。
2、工作区子系统是指__ __到__ __的范围。
3、光纤配线架具有光纤链路的_ 、、和等功能。
4、管理子系统的管理标记通常有_ _ 、_ _和_ _ 三种。
5、干线子系统的接合方法有 _ __和__ __。
6、线缆传输的衰减量会随着_ __ 和_ __ 的增加而增大。
7、依据验收方式，综合布线系统工程的验收可分为_ _、_ 、 _ _ 和 _ _四个阶段。
得分评卷人二、单项选择题（每小题2分，共20分）1、有一个公司，每个工作区须要安装 2 个信息插座，并且要求公司局域网不仅能够支持语音/数据的应用，而且应支持图像、影像、影视、视频会议等，对于该公司应选择_____ 等级的综合布线系统。
A.基本型综合布线系统B.增强型综合布线系统C.综合型综合布线系统D.以上都可以2、管理子系统由_____ 组成。
A.配线架和标识系统B.跳线和标识系统C.信息插座和标识系统D.配线架和信息插座3、连接各建筑物之间的传输介质和各种支持设备（硬件）组成一个（）综合布线系统。
A．垂直干线 B．水平 C．建筑群 D．总线间4、_____用于端接双绞线电缆或干线电缆，并通过跳线连接水平子系统和干线子系统。
A.模块化配线架B.110配线架C.110C连接块D.ODF5、目前在网络布线方面，主要有两种双绞线布线系统在应用, 即___ 。
A.4类、5类布线系统B.5类、6类布线系统C.超5类、6类布线系统D.4类、6类布线系统6、______光纤连接器在网络工程中最为常用, 其中心是一个陶瓷套管, 外壳呈圆形，紧固方式为卡扣式。
A.ST 型B.SC型C.FC 型D.LC 型7、______是沿链路的信号耦合度量。
综合布线复习要点
综合布线复习要点第一篇：综合布线复习要点综合布线：就是指建筑物或建筑群内的线路布置标准化、简单化，它是一套标准的集成化分布式布线系统。
综合布线的特点：1.开放性2.灵活性3.标准化4.结构模块化5.可扩展性6.经济性综合布线系统的设计等级可分为：基本型、增强型、综合型通道：指信号的传输通道，即传输介质，不包括两端的设备，但包括设备电缆和工作区电缆以及连接插座间的接插软线，综合布线系统的通道时有线通道。
链路与通道有所不同，它在综合布线系统中是指两个接口间具有规定性能的传输路径，其范围比通道小。
在链路中既不包括两端的终端设备，也不包括设备电缆和工作区电缆。
有时我们又把链路称为永久链路，而把通道称为通道链路。
带宽：指某个信号的各种不同频率成分所占据的频率范围数据传送率：单位时间内线路中传输的二进制位的数量。
单模光纤：采用单一的纤芯做传输介质。
多模光纤：采用多个纤芯做传输介质。
单模与多模的区别：单模光纤和多模光纤从纤芯的尺寸大小来简单地判断。
单模光纤的纤芯很小，只传输单一模式的光。
可以完全的避免模态色散是的传输频带很宽，传输容量很大。
适用于大容量、长距离的光纤通信。
多模光纤相对于单模光纤直径要大的多，可以通过许多模式的光，色散大，比较适合低速短距离的光纤通信。
多模光纤比单模光纤的成本要低。
光纤连接类型：1.永久性光纤连接：用放电的方法将光纤的连接点熔化并连接在一起。
2.应急连接：用机械和化学的方法，将两个光纤固定并粘接在一起。
3.活动连接：利用各种光纤连接器件，将站点与站点或站点与光纤连接起来。
4.现场端接光纤连接器电缆传输通道性能指标：1.直流环路电阻2.特性阻抗3.回波损耗4.衰减5.串扰6.传输时延和时延偏离光纤传输通道性能指标：1.光纤的衰减2.光纤链路的损耗3.光纤链路通信富裕度4.光功率损耗5.多模光纤带宽6.反射损耗提高通行传输质量的特性：1.降低衰减的措施2.降低线对间串扰的措施3.提高结构回流损耗的措施4.降低时延和时延偏离的措施智能建筑：主要由主控中心系统集成（SIC）、综合布线系统（GCS）、建筑设备自动化系统（BAS）、办公自动化系统（OAS）、通信自动化系统（CAS）组成。
综合布线期末A卷
综合布线期末A卷一、选择题，每题1分，共10分1.在综合布线系统中，室内光纤布线一般采用()光缆。
A.50μm/125μm多模B.62.5μm/125μm多模C.100μm/140μm多模D.8.3μm/125μm单模2.对于电话语音系统，楼层配线间内的线路管理器件应选用( )。
A.110数据配线架B.模块化数据配线架C.光纤配线架D.光纤接线箱3.为了以后的线路扩展，在布线工程中要求线槽内布设的电缆容量不应超过线槽截面积的( )。
A.50%B.60%C.70%D.80%4.双绞线电缆一般都以箱为单位进行订购，常见的装箱形式为每箱电缆()A.303B.305C.308D.10005.下列不属于综合布线系统常用的标记是( )。
A.水平标记B.电缆标记C.场标记D.插入标记6.非屏蔽4对双绞线电缆的弯曲半径应至少为电缆外径的( )倍。
A.2B.3C.4D.67.在户外布线施工中，当光缆布设距离大于( )时应选用单模光缆。
A.2KMB.5KMC.10KMD.20KM8.对于电话语音系统来说，干线子系统主要选用的线缆是()。
A.4对非屏蔽双绞线B.3类大对数电缆C.光缆D.4对屏蔽双绞线9.在综合布线施工中，暗敷管路曲率半径不应小于该管路外径的( )倍。
A.2B.3C.4D.610.关于光纤连接器制作工艺的说法不正确的是( ) 。
A.压接方式B.磨接方式C.使用尾纤熔接D.焊接方式答案：1-5 BACBA 6-10CABDD二、判断题，每题1分，共10分1.4对双绞线不能用于语音信号传输。
( )2.钢管具有屏蔽电磁干扰能力强、机械强度高、密封性能好、抗弯、抗压和抗拉性能好等特点。
（）3.7类线不能接水晶头。
( )4.光纤耦合器主要分为ST型和SC型耦合器，具体选用必须与光纤接头的规格对应。
（）5.水平布线子系统的线缆一定是水平敷设的。
（）6.根据建设工程项目的招标投标文件规定，参加投标单位必须提供保证金。
综合布线期末复习资料
综合布线期末复习资料120708245 12网络工程2班王林1. 缩写释义UTP ：非屏蔽双绞线 STP ：屏蔽双绞线 PE ：聚乙烯 PVC ：聚氯乙烯 SCS ：结构化综合布线系统 TE ：终端设备CD ：建筑群配线设备 ER ：设备间 FTP ：铝箔屏蔽双绞线ACR ：衰减串扰比 SNR ：信噪比 CATV ：有线电视MMF ：多模光纤 SMF ：单模光纤 SC ：直插式光纤连接器FC ：螺纹连接式光纤连接器 ST ：卡口式光纤连接器 FD ：楼层配线架 BD ：建筑物配线架 UPS ：不间断电源 OTDR ：光时域反射仪 OLTS ：光损测试仪 PBX ：程控交换机 TBIC ：整体大厦集成布线系统2. 名词解释结构化综合布线系统；结构化布线是将整个网络系统进行分割，把设备分类为中心设备（中心机房）二级设备（设备间）三级设备（管理间）终端设备（工作区）不允许跨级连接设备间：设备间是在每一幢大楼的适当地点设置电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备（BD ）；屏蔽双绞电缆；在普通双绞电缆的基础上增加金属屏蔽层，从而对电磁干扰有较强的抵抗能力衰减串扰比；串扰与衰减量的比例关系称为衰减串扰比ACR ，越大抗干扰越强多模光纤；当光波以多个特定的角度射入光纤端面并在光纤中传播这种能传输多个模式的光纤就是多模光纤，适用于近距离传输单模光纤；单模光纤只能传输一个模式，即光纤蕊中仅传输基模式的光波，适用于大容量远距离通信配线架：是在管理间对线缆进行端接和连接的装置，它将从各个工作区来的双绞线电缆使用打线器端接在配线架中的相应模块上，在配线架上可进行互连或交接操作。
楼层配线架；楼层配线架一般安装在每一层的过道中，把各种信号集结在一起通过设备放大或者路由再分配给个用户建筑物配线架；不间断电源；是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构化综合布线期末复习
CH1 绪论
综合布线系统特点
常用综合布线的标准有哪些P13
CH2 传输介质
布线传输介质有哪些？
UTP、STP、FTP双绞线各自结构特点和区别。
双绞线“类”的具体含义，各“类”双绞线缆的最高频率带宽和最高传输速率分别是？
光缆的构成，光缆/光纤的分类，光缆的芯经
单模光纤与多名光纤性能比较（传输距离、成本）
电缆线槽截面利用率的规定
CH3 接续设备
什么是接续设别，接续设备的分类
信息插座的类型有哪些？
布线产品选型原则
CH4 信道传输特性
常用符号或缩写词含义
布线标准缆线的长度限值规定P152
电缆的电气特性有哪些？含义是什么？英文名称分别是什么？
光纤信道的性能指标有哪些？
CH5 综合布线系统构成
综合布线系统的英文缩写及全称
中国标准和美国标准对综合布线系统划分有何区别，具体包含哪些子系统？对应于图形位置
综合布线系统的拓扑结构
CH6 综合布线系统构成设计
综合布线系统设计原则
综合布线系统的设计等级：基本型、增强型、综合型，每个等级的特征
综合布线系统的设计步骤。
工作区的设计要点
水平子系统的设计内容
管理子系统的组成部件或设备有哪些？
设备间子系统的功能，设备间面积有何规定，设备间净高，门的宽高及开向规定
防静电活动地板的特点
各子系统传输介质选择有哪些，结合具体布线工程考虑价格、传输性能等因素能够合理选择
结合具体布线工程，计算
．．．．．．．．．．．所需水晶头、信息模块和双绞线的订货量
CH7 综合布线施工技术
在综合布线施工前需要进行哪些准备工作？在布线施工结束时需注意哪些事项？P205——P208
信息插座安装要求
水晶头的压接，EIA/TIA 568A线序EIAFFIA 568B线序P214
配线子系统布线方法
布放电缆时，最大牵引力P235
在绘制综合布线施工图时，常用符号如CD\BD\FD\TO\CP等的含义P326
CH8 光缆布线施工技术
常用的4种光纤布线系统分别是？
光缆敷设方式有哪些？
简述光纤熔接步骤
光纤连接器的类型及特点，如ST与SC等
光纤的接续连接方法有哪些P262
CH9 布线系统测试与验收
综合布线工程的验收标准有哪些（中国标准、国际标准）
认证测试链路模型有哪些？基本链路、永久链路和信道的概念与区别
综合布线工程验收项目有？
综合布线工程验收的有那几个阶段中？
物理验收要点。
