自动扶梯安装施工记录簿
自动扶梯安装过程记录
扶手导滚位置正确，距离桁架中心线间距相等，成直线排列
扶手带张紧装置调整合适，扶手带转动灵活，保护开关不误动作
8
在上层站用25~30kbf的力拉住扶手带，扶手带应能停止转动
9
裙板安装牢固、平整、美观，接缝平整无毛刺
10
11
12
13
14
15
检测人
项目经理
班组长
自检人
互检人
签字
日期
表六：电气安装与调整与试运行试验质量记录表
自动扶梯安装过程记录
WY/JL09-06编号：
自动扶梯安装过程记录
建筑名称
使用单位
建设(监理)单位
安装合同号
安装班组
安装起止日期
表一：现场勘测质量记录表
序号
项目
标准及规范要求
结果
备注
1
搁机牛腿间距
符合土建布置图要求
2
机坑深度
符合土建布置图要求
3
机坑长度
符合土建布置图要求
4
楼层高度
符合土建布置图要求
5
9
水平调节垫片应少于5片
10
并列两台扶梯或自动人行道中心线距离偏差小于1mm
11
并列两台扶梯或自动人行道边缘保护凸板应在一条直线上，不齐度小于2mm
12
机头水平度不超过‰
13
14
15
检测人
项目经理
班组长
自检人
互检人
签字
日期
表三：梯级与梳齿板安装质量记录表
序号
项目及相应的标准、规范要求
结果
备注
1
梯级踏板表面槽深≥10mm，槽宽5~7mm，齿顶宽~5mm
自动扶梯安装施工记录
一
般
项
目
土建按土建布置图施工，且其主要尺寸允许误差为：提升高度-15~+15mm；跨度0~+15mm。
符合要求
提供设备进场所需的通道和搬运空间。
符合要求
土建施工单位已提供明显的水平基准线标识。
符合要求
提供TN-S电源系统、接地装置的接地电阻值不大于4Ω
在上层站用25--30kgf的力拉住扶手带，扶手带应能停止转动
符合
9
裙板
裙板安装牢周、平整、美观，接缝平整无毛刺
组长
日期
日期
并列两台扶梯或自动人行道边缘保护高板应在
条肖线上，不齐度小子2mm
/
12
机头水平度
机头水平度不超过0.5%
符合要求
自检
班组长
日期
日期
序号
项目
内容与要求
检查结果
备注
1
踏板槽深槽宽
梯级踏板表面槽深≥10mm，槽宽5-7mm，顶宽2.5~5mm
合格
2
胶带槽深槽宽
胶带表面槽深≧5mm，槽宽4.5~7mm，齿顶宽4.5~8mm
玻璃接合处应放置2个U形橡胶村垫
符合
4
扶手护壁型材连接
扶于护壁型材连接位置准确，接头处连接平
滑、牢固
符合
5
扶手回转链
扶手回转链不扭由，滚轮转动灵活
符合
6
扶手
扶手导滚位置正确，鑫离材架中心线间地相等，成直线排列
符合
7
扶手带张紧装置
扶手带张紧装置调整合适，扶手带转动灵活，保护开关不误动作
符合
8
扶手带张紧力
扶梯施工过程记录(2014推荐版)
自动扶梯与自动人行道施工过程记录使用单位:使用编号: 产品编号: 施工地点:注册代码：（改造/重大维修/移装填）施工类别：□安装□改造□重大维修□移装施工单位:施工队组:开工日期:竣工日期:XXXXXXXX电梯有限公司说明1.本施工过程记录表适用于XX品牌自动扶梯或自动人行道的施工过程检查。
2.根据所施工自动扶梯或自动人行道的类型和资料表格内容的要求, 分别由施工单位施工队长、项目负责人、质检员及相关单位负责人认真填写，须由本人签字，不准代签。
3.施工自检记录应填写真实、清楚、齐全。
“自检结果”一栏中有数据要求的项目应填写实测数据，填写数据单位mm；;无数据要求的，可填划合格符号“/”或不合格符号“X” ；若无此项目时，划“/” 表示未发生。
“结论”一栏中只能填写“合格” 、“不合格”、“无此项”等单项结论。
4.施工自检记录应用钢笔或签字笔填写，不得使用铅笔、圆珠笔。
5.自检部分由施工人员按工序项目、阶段进行检查，每完成一道工序进行实测，必须填写实际数据。
6.施工项目负责人必须对施工人员自检的实测数据进行复核。
若复核结果不合格，因限期整改至合格，并经检查人员认可并签字。
但在整改合格之前，与此工序相关的工序不能进行。
7.申报竣工之前，所有项目的自检结果必须填写完毕。
并由XX电梯有限公司质检部负责抽检。
自动扶梯与自动人行施工过程记录目录1开箱缺件记录年月日电梯施工单位代表:使用单位代表:2、土建验收确认记录3、现场勘测记录4、水平运输及吊装质量记录5、梯级及梳齿板安装质量记录6、安全保护装置安装测试记录7、扶手护壁板及扶手带安装质量记录&电气安装、调整与试运行试验质量记录109、自动扶梯与自动人行道施工过程检验结论检验结论：该□自动扶梯□自动人行道已按TSG T7005-2012《电梯监督检验和定期检验规则一自动扶梯与自动人行道》、GB16899-2011《自动扶梯和自动人行道的制造与安装安全规范》等安装完毕，验收合格。
模板自动扶梯安装过程记录.docx
数据填写；
4、偏差=实测尺寸-图纸尺寸
安 装 检查 记 录
检验员
检验日期
设备型号 额定速度 倾斜角
DE20 0.5m/s 35°
电机功率 输送能力 梯级宽度
kw 6000p/h 1000 ㎜
提升高度
4.5m
使用区段长度
m
电机型号
14 钥匙使用保管制度
15 □ 改造、大修过程中事故记录和处理报告
16 改 使用单位提出的制造单位同意变更设计证明文件 造
17 □ 改造或大修部分的清单
18 大 主要部件合格证
谢谢鉴赏
谢谢鉴赏
19 修 必要时提供图样和计算说明
20
重大改造项目应提供改造后整机合格证
21
22
23
24
开箱 检 查 记录
控制回路
MΩ
绝缘电阻测量
导体对导体 导体对地
动力回路
MΩ
1 安全装置检查
2 自动启动、停止检查
3 运行检查
4
5
6
谢谢鉴赏
谢谢鉴赏 谢谢鉴赏
检验员
电气调试、试运转检查
检验日期
一、调试前的安装状况描述：
□ 1、电网输入电压力应正常，电压波动应在额定电压值±7%的范围内； □ 2、安装接线是否正常；有无元器件损坏； □ 3、控制屏、安全回路是否有短接线； □ 4、主机减速箱是否加油正常； □ 5、移动照明、梯级照明及开关是否正常； □ 6、零线和地线应始终分开。
谢谢鉴赏
对应的报告编号：
自动扶梯和自动人行道 安装过程检验记录
建设单位：
梯
种： □ 自动扶梯 □ 自动人行道
自动扶梯安装过程记录

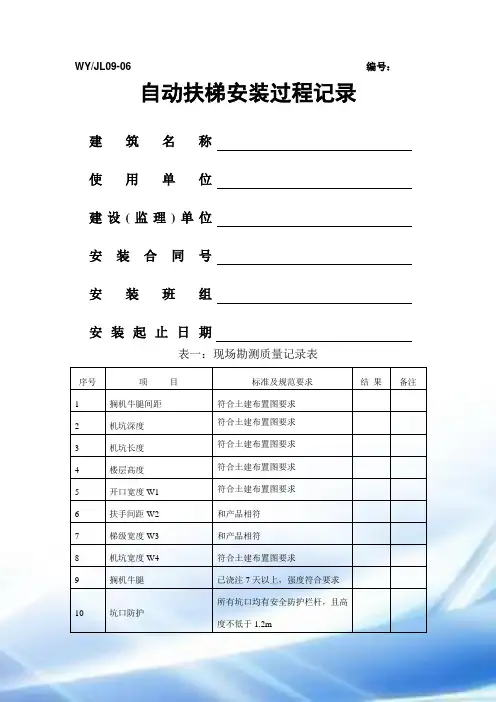

WY/JL09-06 编号：自动扶梯安装过程记录建筑名称使用单位建设(监理)单位安装合同号安装班组安装起止日期表一：现场勘测质量记录表序号项目标准及规范要求结果备注1 搁机牛腿间距符合土建布置图要求2 机坑深度符合土建布置图要求3 机坑长度符合土建布置图要求4 楼层高度符合土建布置图要求5 开口宽度W1 符合土建布置图要求6 扶手间距W2 和产品相符7 梯级宽度W3 和产品相符8 机坑宽度W4 符合土建布置图要求9 搁机牛腿已浇注7天以上，强度符合要求所有坑口均有安全防护栏杆，且高10 坑口防护度不低于1.2m检测人项目经理班组长自检人互检人签字日期表二：水平运输及吊装质量记录表序号项目及相应的标准、规范要求结果备注1 水平运输的锚固点应选择在承重梁（墙）上2 吊装用吊索及钢丝绳无断股、断丝、死弯现象3 吊装用链条葫芦及卷扬机工作可靠、制动性能良好4 桁架接头处连接平整、笔直、牢固5 桁架接头处应使用厂家配发的连接件6 桁架接头处的弹簧销按要求打入7 门形吊装架牢固可靠，能满足吊装要求8 水泥搁机梁和桁架间距不大于50mm9 水平调节垫片应少于5片10 并列两台扶梯或自动人行道中心线距离偏差小于1mm11 并列两台扶梯或自动人行道边缘保护凸板应在一条直线上，不齐度小于2mm12 机头水平度不超过0.5‰131415检测人项目经理班组长自检人互检人签字日期表三：梯级和梳齿板安装质量记录表序号项目及相应的标准、规范要求结果备注1 梯级踏板表面槽深≥10mm，槽宽5~7mm，齿顶宽2.5~5mm2 胶带表面槽深≥5mm，槽宽4.5~7mm，齿顶宽4.5~8mm3 梯级踏板或胶带的齿槽和运行方向一致4 梯级踏板或胶带上空垂直净高≥2.3mm5 梳齿板和梯级踏板齿槽啮合深度≮6mm6 梳齿板和胶带齿槽的啮合深度≮4mm7 梳齿板倾角符合要求，且倾角≤40°8 水平区段内，相邻梯级梯级高度误差≤40 mm9 扶梯出入口处梯阶水平导向距离≥0.8mm10 倾角≤6°的自动人行道，其导向距离≥0.4m，且倾角＜6°11 相邻梯级或踏板之间的间隙≤6mm梯级、踏板或胶带两侧的任何一侧间隙≤4mm，其两侧的间隙12之和不应大于7 mm13 梳齿板齿顶和梯级或胶带槽根间隙不应超过4mm1415检测人项目经理班组长自检人互检人签字日期表四：电气及安全装置安装质量记录表序号项目相应的标准、规范要求结果备注1 断链保护装置链条伸长、缩短或断裂时，开关工作正常，性能可靠2 扶手带安全保护装置扶手带在转向端最低点和地板之间的距离不应小于0.1m当手或障碍物进入扶手带入口处时，开关能可靠动作，切断电源，停止运行3 停止开关动作灵活可靠，切断主电源使停止运行停止开关按下后，须用钥匙启动运行4 速度监控器整定值和产品应一致5 梯级下沉装置梯级下沉距离3~5mm时，开关应能可靠动作，切断电源，停止运行6 梳齿异物保护装置梳齿异物保护开关的啮合距离为2~3.5mm异物卡阻梳齿时，开关能可靠动作，断开电源，停止运行7 裙板保护装置当物体夹在梯级（胶带）和裙板之间时，应能断开安全开关，切断电源，停止运行891011检测人项目经理班组长自检人互检人签字日期表五：扶手护壁板及扶手带安装质量记录表序号项目及相应的标准、规范要求结果备注1 玻璃护壁板厚度不应小于6mm2 玻璃护壁板间隙应一致，且间隙约为2mm3 玻璃接合处应放置2个U形橡胶衬垫4 扶手护壁型材连接位置准确，接头处连接平滑、牢固5 扶手回转链不扭曲，滚轮转动灵活6 扶手导滚位置正确，距离桁架中心线间距相等，成直线排列7扶手带张紧装置调整合适，扶手带转动灵活，保护开关不误动作8 在上层站用25~30kbf的力拉住扶手带，扶手带应能停止转动9 裙板安装牢固、平整、美观，接缝平整无毛刺101112131415检测人项目经理班组长自检人互检人签字日期表六：电气安装和调整和试运行试验质量记录表序号项目及相应的标准、规范要求结果备注1 继电器、接触器接线端子紧固，无松动现象2 工作线路上的熔断器或保险丝应和相应电压等级一致3 机房及扶梯内接线均按要求用线管或蛇皮管加以保护4 动力和电气安全装置电路的绝缘电阻≮500kΩ，其他电路（如控制、照明、信号）的绝缘电阻≮250kΩ5 各安全触点开关调整到位，工作正常6电气照明、插座应和扶梯或自动人行道的主电路、控制电路的电源分开缚设7 所有接触器、继电器、电机等部件已清理，无灰尘8 扶手入口处的橡胶保护套的两边宽度应大致相等，不能摩擦扶手带9梳齿板受到100kgf的水平力或60kgf的垂直力时，梳齿板安全保护开关应能动作10 梯级滑动导靴不应摩擦围裙板11 零线和接地保护线始终分开12 乘梯警示标示牌齐全，字迹清楚13 扶梯或人行道运行平稳，舒适感良好14 扶梯制停距离速度0.50m/s 0.65m/s 0.75m/s数值0.2~1.00m 0.30~1.30m 0.35~1.50m15 人行道制停距离速度0.50m/s 0.65m/s 0.75m/s 0.90 m/s 数值0.2~1.00m 0.30~1.30m 0.35~1.50m 0.4~1.7m检测人项目经理班组长自检人互检人签字日期。
扶梯施工过程记录(2014推荐版)
自动扶梯与自动人行道施工过程记录使用单位：使用编号：产品编号：施工地点：注册代码：（改造/重大维修/移装填）施工类别：□安装□改造□重大维修□移装施工单位：施工队组：开工日期：竣工日期：XXXXXXXXX电梯有限公司说明1.本施工过程记录表适用于XX品牌自动扶梯或自动人行道的施工过程检查。
2. 根据所施工自动扶梯或自动人行道的类型和资料表格内容的要求,分别由施工单位施工队长、项目负责人、质检员及相关单位负责人认真填写，须由本人签字，不准代签。
3. 施工自检记录应填写真实、清楚、齐全。
“自检结果”一栏中有数据要求的项目应填写实测数据，填写数据单位mm；，；无数据要求的，可填划合格符号“√”或不合格符号“×”；若无此项目时，划“／”表示未发生。
“结论”一栏中只能填写“合格”、“不合格”、“无此项”等单项结论。
4.施工自检记录应用钢笔或签字笔填写，不得使用铅笔、圆珠笔。
5.自检部分由施工人员按工序项目﹑阶段进行检查，每完成一道工序进行实测，必须填写实际数据。
6. 施工项目负责人必须对施工人员自检的实测数据进行复核。
若复核结果不合格，因限期整改至合格，并经检查人员认可并签字。
但在整改合格之前，与此工序相关的工序不能进行。
7. 申报竣工之前，所有项目的自检结果必须填写完毕。
并由XX电梯有限公司质检部负责抽检。
自动扶梯与自动人行施工过程记录目录1、开箱缺件记录年月日使用单位代表：电梯施工单位代表：2、土建验收确认记录3、现场勘测记录4、水平运输及吊装质量记录5、梯级及梳齿板安装质量记录6、安全保护装置安装测试记录7、扶手护壁板及扶手带安装质量记录8、电气安装、调整与试运行试验质量记录9、自动扶梯与自动人行道施工过程检验结论施工组织设计页脚内容20。
扶梯施工日志
扶梯施工日志项目背景本文档记录了扶梯施工期间的工作进展和相关问题的解决过程。
扶梯施工旨在提供便利的垂直交通方式，改善楼宇的出入口流量，提升用户的出行体验。
时间安排本次扶梯施工计划从2022年5月1日开始，预计工期为30天。
具体施工安排如下：•5月1日 - 5月3日：梯坑准备工作，包括地面平整、定位和标注等。
•5月4日 - 5月7日：扶梯框架搭建，包括梯级、扶手、支架等的安装。
•5月8日 - 5月15日：电气线缆布线和电力接入，包括电源线、控制线和传感器的安装。
•5月16日 - 5月20日：扶梯机械部件安装和调试，包括电机、链条、轮轴等的组装。
•5月21日 - 5月24日：安全检查和维护，包括紧固件的检查、安全开关的测试等。
•5月25日 - 5月30日：施工完毕后的最终调试和整理工作。
工作进展5月1日 - 5月3日在这三天内，我们完成了梯坑的准备工作。
经过地面平整和定位，成功将梯坑的边界确定，并进行了标注。
同时，对于扶梯的安装位置进行了评估和测量，确保扶梯的准确安装。
5月4日 - 5月7日在这四天内，我们完成了扶梯的框架搭建工作。
首先，我们安装了扶梯的梯级和扶手，确保其稳固和安全。
然后，我们安装了支架，将扶梯框架固定在地面上。
最后，对于框架的稳定性进行了检查和调整。
5月8日 - 5月15日在这八天内，我们进行了电气线缆布线和电力接入的工作。
首先，我们布置了扶梯的电源线和控制线，确保其与电气设备的连接。
然后，我们进行了电力接入，将扶梯与电力网络连接起来。
在接入过程中，我们严格按照相关安全规范进行操作，确保施工过程的安全性。
5月16日 - 5月20日在这五天内，我们完成了扶梯机械部件的安装和调试工作。
首先，我们安装了扶梯的电机、链条、轮轴等组件。
然后，我们对这些部件进行了调试，确保其正常运转。
在调试过程中，我们密切注意了各个部件之间的协调配合，以确保扶梯的稳定和安全。
5月21日 - 5月24日在这四天内，我们进行了安全检查和维护工作。
自动扶梯安装过程记录
并列两台扶梯或自动人行道边缘保护凸板应在一条直线上，不 11
齐度小于 2mm
12
机头水平度不超过 0.5‰
13
14
15
.
z.
结 果 备注
与产品相符 与产品相符 符合土建布置图要求 已浇注 7 天以上，强度符合要求 所有坑口均有平安防护栏杆，且高 度不低于 1.2m
.
z.
-
检测人 签字 日期
工程经理
班组长
自检人
表二：水平运输及吊装质量记录表
互检人
序号
工程及相应的标准、标准要求
结 果 备注
1
水平运输的锚固点应选择在承重梁〔墙〕上
-
WY/JL09-06 编号：
自动扶梯安装过程记录
建筑名称
使用单位
建立(监理)单位
安装合同号
安装班组
安装起止日期
表一：现场勘测质量记录表
序号
项目
1
搁机牛腿间距
2
机坑深度
3
机坑长6
扶手间距 W2
7
梯级宽度 W3
8
机坑宽度 W4
9
搁机牛腿
10
坑口防护
标准及标准要求 符合土建布置图要求 符合土建布置图要求 符合土建布置图要求 符合土建布置图要求 符合土建布置图要求
2
吊装用吊索及钢丝绳无断股、断丝、死弯现象
3
吊装用链条葫芦及卷扬机工作可靠、制动性能良好
4
桁架接头处连接平整、笔直、结实
5
桁架接头处应使用厂家配发的连接件
6
桁架接头处的弹簧销按要求打入
7
门形吊装架结实可靠，能满足吊装要求
8
水泥搁机梁与桁架间距不大于 50mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

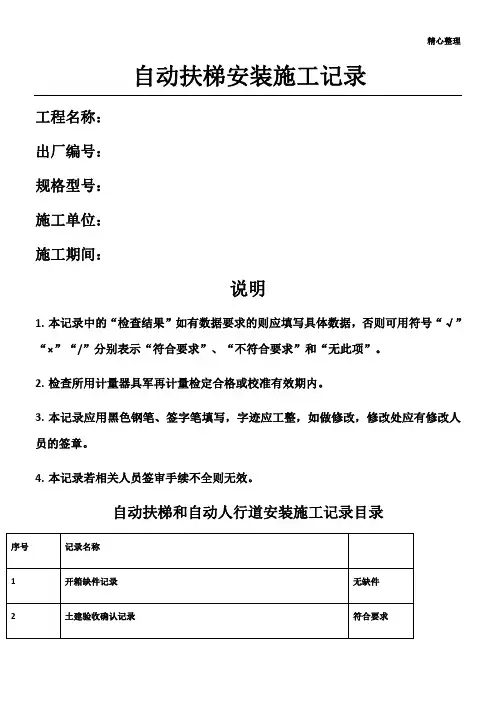

自动扶梯安装施工记录
工程名称：
出厂编号：
规格型号：
施工单位：
施工期间：
说明
1.本记录中的“检查结果”如有数据要求的则应填写具体数据，否则可用符号“√”“×”“/”分别表示“符合要求”、“不符合要求”和“无此项”。
2.检查所用计量器具军再计量检定合格或校准有效期。
3.本记录应用黑色钢笔、签字笔填写，字迹应工整，如做修改，修改处应有修改人员的签章。
4.本记录若相关人员签审手续不全则无效。
自动扶梯和自动人行道安装施工记录目录
1、开箱缺件记录
2018年8月10日
厂家代表：施工单位代表：
2、土建验收确认记录
3、现场勘测记录
4、水平运输及吊装质量
5、梯级及梳齿板安装质量记录
6、安全保护装置安装测试记录
7、扶手护壁板及扶手带安装质量记录
实用文档。
