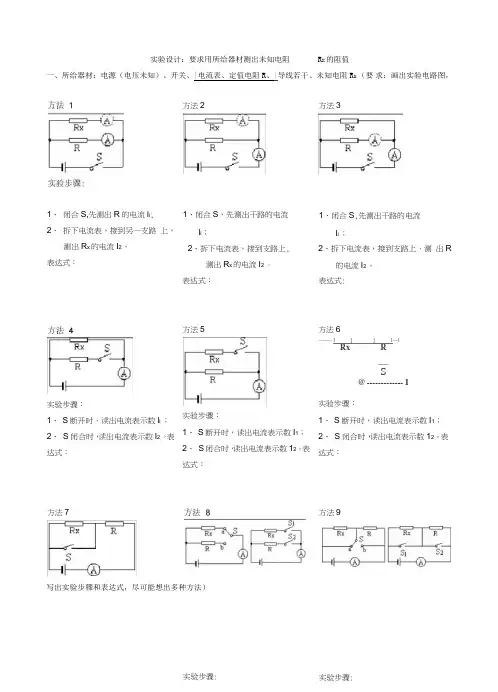

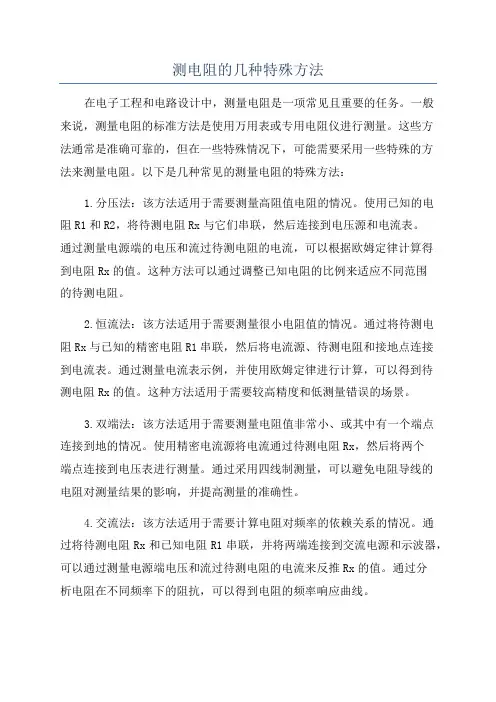

实验设计:要求用所给器材测出未知电阻R X 的阻值
一、所给器材:电源(电压未知)、开关、 电流表、定值电阻R 、 导线若干、未知电阻R X (要求:画出实验电路图,写出实验步骤和表达式,尽可能想出多种方法)
方法
1
方法2
方法3
实验步骤:
1、闭合S ,先测出R 的电流I 1;
2、拆下电流表,接到另一支路
上,测出R x 的电流I 2。表达式:
实验步骤:
1、闭合S ,先测出干路的电流
I 1;
2、拆下电流表,接到支路上,
测出R x 的电流I 2。表达式:
实验步骤:
1、闭合S ,先测出干路的电流I 1;
2、拆下电流表,接到支路上,测
出R 的电流I 2。表达式:
方法4方法5方法6
实验步骤:
1、S 断开时,读出电流表示数I 1;
2、S 闭合时,读出电流表示数I 2。表达式:
实验步骤:
1、S 断开时,读出电流表示数I 1;
2、S 闭合时,读出电流表示数I 2。表达式:实验步骤:
1、S 断开时,读出电流表示数I 1;
2、S 闭合时,读出电流表示数I 2。表达式:
方法7方法8
方法9
实验步骤:
1、S 断开时,读出电流表示数I 1;
2、S 闭合时,读出电流表示数I 2。表达式:
实验步骤:1、S 接a 时,读出电流表示数I 1;2、S 接b 时,读出电流表示数I 2。表达式:
实验步骤:
1、S 接a 时,读出电流表示数I 1;
2、S 接b 时,读出电流表示数I 2。表达式:
二、所给器材:电源(电压未知)、开关、电流表、最大阻值为R的滑动变阻器、导线若干、未知电阻R X(要求:画出实验电路图,写出实验步骤和表达式,尽可能想出多种方法)
说明:把滑动变阻器滑片滑到阻值最大端不变时,可以把它当一个定值电阻来使用,方法如前一题。根据滑动变阻器滑片可以滑到最左边和最右边的,还有如下方法。
实验步骤:
1、滑动变阻器滑片滑到a端时,读出电流表示数I1;
2、滑动变阻器滑片滑到b端时,读出电流表示数I2。
表达式:
三、所给器材:电源(电压未知)、开关、电流表、变阻箱、导线若干、未知电阻R X (要求:画出实验电路图,写出实验步骤和表达式,尽可能想出多种方法)
说明:变阻箱调到某个阻值不变时,可以当定值电阻使用,也可以当滑动变阻器来使用,当然要更关注用等效替代法来解此题(见下面的三种方法)
方法1方法2方法3
实验步骤:
1、S接a时,读出电流表示数I
2、S接b时,调变阻箱,使电
流表示数的示数也为I
表达式:实验步骤:
1、S1闭合时,读出电流表示
数I
2、S2闭合时,调变阻箱,使电
流表示数的示数也为I
表达式:
实验步骤:
1、把变阻箱调到0Ω时,闭合
S,读出电流表示数
I;
2、S闭合时,调变阻箱,使电
流表示数的示数为I
2
1
表达式:
所给器材:电源(电压未知)、开关、电流表、滑动变阻器、定值电阻R、导线若干、未知电阻R X(要求:画出实验电路图,写出实验步骤和表达式,尽可能想出多种方法)
1.如图、闭合开关S2,断开S1,记下电流表示数为I1
2.断开S2,闭合S1,记下电流表示数为I2;
表达式:
四、所给器材:电源(电压未知)、开关、电压表、定值电阻R、
导线若干、未知电阻R X(要求:画出实验电路图,写出实验步骤和表达式,尽可能想出多种方法)方法1方法2方法3
实验步骤:
1、如图,闭合S,先测出R x 的电压U1;
2、拆下电压表,接到R和R x 的两端测出总电压U2。
表达式:实验步骤:
1、如图,闭合S,先测出R的
电压U1;
2、拆下电压表,接到R和R x
的两端测出总电压U2。
表达式:
实验步骤:
1、如图,闭合S,先测出R x
的电压U1;
2、拆下电压表,接到R的两端
测出它的电压U2。
表达式:
方法4方法5方法6
实验步骤:
1、S断开时,读出电压表示数U1;
2、S闭合时,读出电压表示数U2。表达式:实验步骤:
1、S断开时,读出电压表示数U1;
2、S闭合时,读出电压表示数U2。
表达式:
实验步骤:
1、S断开时,读出电压表示数U1;
2、S闭合时,读出电压表示数U2。
表达式:
方法7方法8方法9
实验步骤:
1、S断开时,读出电压表示数
U1;
2、S闭合时,读出电压表示数
U2。
表达式:实验步骤:
1、S接a时,读出电压表示数
U1;
2、S接b时,读出电压表示数
U2。
表达式:
实验步骤:
1、只闭合S1时,读出电压表
示数U1;
2、只闭合S2时,读出电压表
示数U2。
表达式:
五、所给器材:电源(电压未知)、开关、电压表、最大阻值为R的滑动变阻器、导线若干、未
