与其他供暖系统共用同一集中热源水系统，且其他供暖系统采用钢制散热器等易腐蚀构件时，管材宜有阻氧层，以有效防止渗入氧而加速对系统的氧化腐蚀。
1)在国家标准未制定前，各厂家企业标准应等同采用国际标准或国外先进标准。
耐高温聚乙烯管(PE—RT)，等同采用德国标准DIN4721。具体规格、理化性能参数见附录。
四、安全生产和成品保护措施
1、对耐高温聚乙烯管(PE—RT)、管件、分(集)水器、水表等半成品进行严格的进货检验，不合格品禁止流人施工现场，以免误用。
2、耐高温聚乙烯管(PE—RT)在运输、搬动过程中，不能有划伤、压伤、折断等损伤，轻装、轻卸，不能拖拉运送，在敷设前应认真检查，发现不合格者绝对不能使用，并对不合格产品作标记.另行堆放。
合比。建议标号应不小于C15，卵石粒径宜不大于12mm，并宜掺人适量防止龟裂的添加剂。
(2)敷设细石混凝土前，必须将敷设完管道后的工作面上的杂物、灰渣清除干净(宜用小型空压机清理)。在过门、过沉降缝处、过分格缝部位宜嵌双玻璃条分格，其安装方法同水磨石嵌条。
2）、房间面积过大时，以6000mm*6000mm为方格留伸缩缝，缝宽10mm。伸缩缝处，用厚度10mm绝热板立放，高度与细石混凝土层平齐。
3）、门、过口处要增加伸缩缝。
3、钢丝网加固层的施工
(1)规格为方格不大于200mm，在采暖房间满布，拼接处应绑扎连接。
(2)钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及跷起的边角。
③铺设低碳钢丝网。
三、操作工艺
1、楼地面基层清理
凡采用地辐射采暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求。在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。

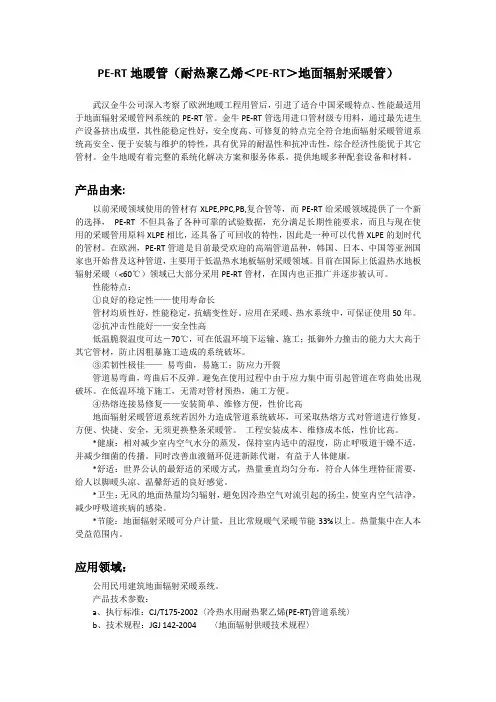

金牛PE-RT管说明
PE-RT地暖管（耐热聚乙烯＜PE-RT＞地面辐射采暖管）武汉金牛公司深入考察了欧洲地暖工程用管后，引进了适合中国采暖特点、性能最适用于地面辐射采暖管网系统的PE-RT管。
金牛PE-RT管选用进口管材级专用料，通过最先进生产设备挤出成型，其性能稳定性好，安全度高、可修复的特点完全符合地面辐射采暖管道系统高安全、便于安装与维护的特性，具有优异的耐温性和抗冲击性，综合经济性能优于其它管材。
金牛地暖有着完整的系统化解决方案和服务体系，提供地暖多种配套设备和材料。
产品由来:以前采暖领域使用的管材有XLPE,PPC,PB,复合管等，而PE-RT给采暖领域提供了一个新的选择，PE-RT不但具备了各种可靠的试验数据，充分满足长期性能要求，而且与现在使用的采暖管用原料XLPE相比，还具备了可回收的特性，因此是一种可以代替XLPE的划时代的管材。
在欧洲，PE-RT管道是目前最受欢迎的高端管道品种，韩国、日本、中国等亚洲国家也开始普及这种管道，主要用于低温热水地板辐射采暖领域。
目前在国际上低温热水地板辐射采暖（<60℃）领域已大部分采用PE-RT管材，在国内也正推广并逐步被认可。
性能特点：①良好的稳定性——使用寿命长管材均质性好，性能稳定，抗蠕变性好。
应用在采暖、热水系统中，可保证使用50年。
②抗冲击性能好——安全性高低温脆裂温度可达－70℃，可在低温环境下运输、施工；抵御外力撞击的能力大大高于其它管材，防止因粗暴施工造成的系统破坏。
③柔韧性极佳——易弯曲，易施工；防应力开裂管道易弯曲，弯曲后不反弹。
避免在使用过程中由于应力集中而引起管道在弯曲处出现破坏。
在低温环境下施工，无需对管材预热，施工方便。
④热熔连接易修复——安装简单、维修方便，性价比高地面辐射采暖管道系统若因外力造成管道系统破坏，可采取热熔方式对管道进行修复。
方便、快捷、安全，无须更换整条采暖管。
工程安装成本、维修成本低，性价比高。
*健康：相对减少室内空气水分的蒸发，保持室内适中的湿度，防止呼吸道干燥不适，并减少细菌的传播。

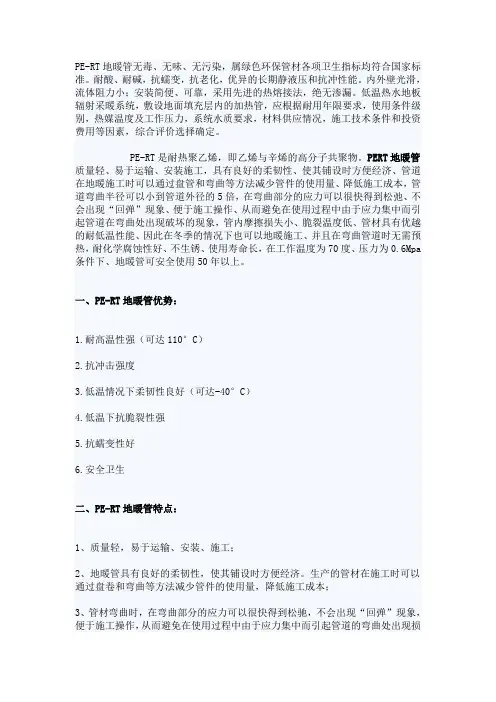

PE-RT地暖管规格及施工方法
PE-RT地暖管无毒、无味、无污染，属绿色环保管材各项卫生指标均符合国家标准。
耐酸、耐碱，抗蠕变，抗老化，优异的长期静液压和抗冲性能。
内外壁光滑，流体阻力小；安装简便、可靠，采用先进的热熔接法，绝无渗漏。
低温热水地板辐射采暖系统，敷设地面填充层内的加热管，应根据耐用年限要求，使用条件级别，热媒温度及工作压力，系统水质要求，材料供应情况，施工技术条件和投资费用等因素，综合评价选择确定。
PE-RT是耐热聚乙烯，即乙烯与辛烯的高分子共聚物。
PERT地暖管质量轻、易于运输、安装施工，具有良好的柔韧性、使其铺设时方便经济、管道在地暖施工时可以通过盘管和弯曲等方法减少管件的使用量、降低施工成本，管道弯曲半径可以小到管道外径的5倍，在弯曲部分的应力可以很快得到松弛、不会出现“回弹”现象、便于施工操作、从而避免在使用过程中由于应力集中而引起管道在弯曲处出现破坏的现象，管内摩擦损失小、脆裂温度低、管材具有优越的耐低温性能、因此在冬季的情况下也可以地暖施工、并且在弯曲管道时无需预热，耐化学腐蚀性好、不生锈、使用寿命长，在工作温度为70度、压力为0.6Mpa条件下、地暖管可安全使用50年以上。
一、PE-RT地暖管优势：1.耐高温性强（可达110°C）2.抗冲击强度3.低温情况下柔韧性良好（可达-40°C）4.低温下抗脆裂性强5.抗蠕变性好6.安全卫生二、PE-RT地暖管特点：1、质量轻，易于运输、安装、施工；2、地暖管具有良好的柔韧性，使其铺设时方便经济。
生产的管材在施工时可以通过盘卷和弯曲等方法减少管件的使用量，降低施工成本；3、管材弯曲时，在弯曲部分的应力可以很快得到松驰，不会出现“回弹”现象，便于施工操作，从而避免在使用过程中由于应力集中而引起管道的弯曲处出现损坏的现象；4、管内磨擦损失小，此种管的输送流体能力比同管径金属管大30%；5、脆裂温度低，具有良好的环境适应性。
管材具有优越的耐低温性能，因此在冬季低温的情况下也可以施工，并且在弯曲时管道无需预热。
PE-RT地热盘管施工工法

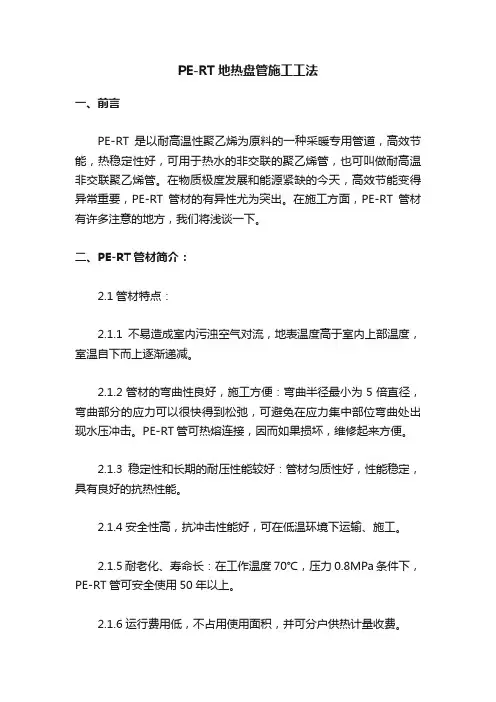

PE-RT地热盘管施工工法一、前言PE-RT是以耐高温性聚乙烯为原料的一种采暖专用管道，高效节能，热稳定性好，可用于热水的非交联的聚乙烯管，也可叫做耐高温非交联聚乙烯管。
在物质极度发展和能源紧缺的今天，高效节能变得异常重要，PE-RT管材的有异性尤为突出。
在施工方面，PE-RT管材有许多注意的地方，我们将浅谈一下。
二、PE-RT管材简介：2.1管材特点：2.1.1不易造成室内污浊空气对流，地表温度高于室内上部温度，室温自下而上逐渐递减。
2.1.2管材的弯曲性良好，施工方便：弯曲半径最小为5倍直径，弯曲部分的应力可以很快得到松弛，可避免在应力集中部位弯曲处出现水压冲击。
PE-RT管可热熔连接，因而如果损坏，维修起来方便。
2.1.3稳定性和长期的耐压性能较好：管材匀质性好，性能稳定，具有良好的抗热性能。
2.1.4安全性高，抗冲击性能好，可在低温环境下运输、施工。
2.1.5耐老化、寿命长：在工作温度70℃，压力0.8MPa条件下，PE-RT管可安全使用50年以上。
2.1.6运行费用低，不占用使用面积，并可分户供热计量收费。
2.2原材：原料为PE-RT，应用特殊的分子和合成工艺生产的一种中密度聚乙烯，它采用乙烯和辛烯共聚的方法，具有独特的分子结构，以提高PE管的耐热性，并保留了PE管的良好的柔韧性，高热传导性和惰性，同时耐压性更好。
三、PE-RT管材生产及施工执行标准：3.1生产执行标准：PE-RT地暖管的执行标准是CJ/T175-20023.2施工执行标准：《地面辐射供暖技术规程》JGJ142-2004，J365-2004四、安装的依据：现行《民用建筑给水供热水地板辐射采暖用塑料管及铝塑管设计与施工验收再行规定》。
采暖专业有关技术标准，以及建设单位要求和设计提供的有关条件。
五、施工工艺：5.1工艺流程5.2施工准备阶段5.2.1施工应具备条件：A、必须具有施工能力和资质的施工队伍才能进行PE-RT管材的安装。
PERT管道施工工法【最新版】
PERT管道施工工法目录一、适用范围二、操作要点三、使用机具四、施工方法1、工艺流程2、材料检验3、管道布置4、管道连接5、管道固定6、管道系统的试压与验收7、管槽回填及标识8、施工过程中注意事项五.结果评定地暖PERT塑料复合管安装施工工法一、适用范围本工法适用于采暖管道采用地暖PERT塑料管埋地的安装工程。
二、操作要点1、埋地或明覆的金属管道与地暖PERT塑料管的连接，应采用PERT内丝转换连接。
2、地暖PERT塑料管热熔时电压、电流、环境、温度、湿度等要求较高，所以在施工过程中要特别注意，热熔前要认真做试件，严格按施工规范进行操作，并对热熔口做好记号，以防止出现热熔未熔合、有裂纹等现象。
3、热熔面应清洗干净、热熔面管口应平齐。
三、使用机具使用的机具主要包括:电热熔机、PERT专用剪刀。
四、施工方法1、工艺流程2、材料检验管材、管件的验收2.1.1项性能检验报告、规格数量、包装情况及管材、管件的质量等。
2.1.2 验收管材、管件时，应在同一批中抽样，并按现行质量《建筑给水排水及采暖质量验收规范》的规定内容进行检查，必要时进行全面检测。
存放2.2.1管材管件应存放在通风良好、温度不超过40℃的库房或简易场地。
不允许与火焰及高温物体接触。
若存放时间较长则应有遮盖物。
2.2.2管才应水平堆放在平整的支撑物或地面上，堆放高度不宜超过1.5m。
搬运2.3.1管材在搬运装卸过程中，应避免管材包装袋破裂。
不得抛掷，拖拽，不允许与硬物利器碰撞。
2.3.2寒冷天搬运管材、管件时，严禁剧烈撞击，小心轻放。
2.3.3内丝、外丝转换接头应单独存放，应注意防护丝扣损坏。
3、管道布置在沟槽内铺设管道时，应先清理管槽内杂物，管沟清理干净，对管槽标高进行复测，检查是否符合设计要求，然后在管槽底部敷设保温板(保温板一般选用聚苯板)，保温板应铺满管槽地面，管道敷设在保温板中间。
地由于PERT管的盘卷一般尺寸为200米，裁管下料之前，应在施工现场测量定位，测得两管件之间管道的实际距离，通盘考虑如何充分利用材料，避免出现余量过多而浪费材料，然后把下好的料放进管槽中保温板上。

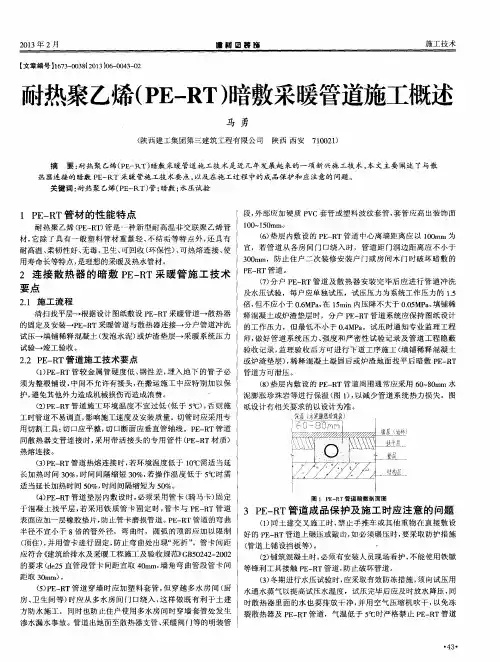

耐热聚乙烯(PE-RT)暗敷采暖管道施工概述
耐高温 、 柔韧性好、 无毒 、 卫生 、 可回收 （ 环保 性） 、 可热熔连 接、 使 宜 ， 若 管 道 从 各 房 间 门 口绕 入 时 ， 管 道 距 门洞 边 距 离 应 不 小 于 ３ ０ ０ ｍ ｍ，防止住 户二次装修 安装户 门或 房间木 门时破坏暗敷 的 用寿命长等特点， 是理想 的采暖及热水管材 。
图 １ Ｐ Ｅ — ＲＴ管 遭 暗 敷 剖 面 图
３ Ｐ Ｅ — Ｒ Ｔ管 道 成 品保 护 及 施 工 时 应 注 意 的 问 题
（ １ ） 同土建交叉施 工时 ， 禁 止 手 推 车 或 其 他 重 物 在 直 接 敷 设 半 径 不 宜 小 于 ８倍 的 管 外 径 ，弯 曲 时 ， 圆弧 的 顶 部 应 加 以 限 制 好的 Ｐ Ｅ — Ｒ Ｔ管道上碾压或敲击 ， 如必须碾压时 ， 要采取防护措施 （ 顶住） ， 并用管卡进行 固定， 防 止 弯 曲处 出现 “ 死折” 。管 卡 间 距 （ 管道 上铺 设挡 板 等 ） 。 ，
或炉渣垫层） ， 稀释混凝土 凝固后或炉渣地面 找平后暗敷 Ｐ Ｅ — Ｒ Ｔ （ １ ） Ｐ Ｅ — Ｒ Ｔ管较 金属管硬度 低 、 钢性差 ， 埋 入地下 的管子 必 管 道 方 可 泄 压 。 须为整根铺 设， 中间不允许有接头 ， 在搬运施 工中应特别加 以保 （ ８ ） 垫 层 内敷 设 的 Ｐ Ｅ — Ｒ Ｔ管 道 周 围通 常 应 采 用 ６ ０ ８ ０ ａｍ 水 ｒ 护， 避 免其 他外 力造成机械损伤而造成浪费 。
耐热聚 乙烯 （ Ｐ Ｅ — Ｒ Ｔ ） 管是一种新 型耐高温非交联 聚 乙烯管 材， 它 除了具有一般 塑料管材 重量轻 、 不 结垢等特 点外 ， 还具有
段， 外部应加硬质 Ｐ Ｖ Ｃ套 管 或 塑 料 波 纹 套 管 ， 套 管应 高 出 装饰 面

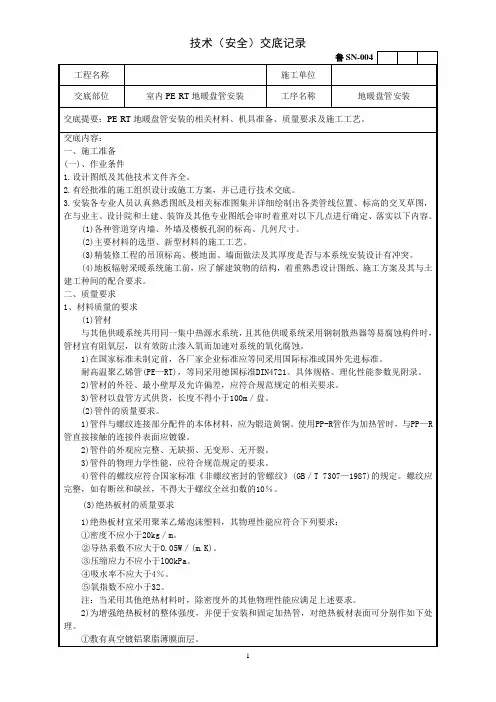

PE-RT地暖盘管施工工艺
PE-RT地暖盘管施工工艺施工程序一、地暖设计步骤1、地暖方案设计：①根据建筑施工图及相关数据，计算建筑物热负茶。
②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计有关间距。
③确定集配装置（分水器）的位置。
2、地暖施工设计：①计算建筑物的有效散热负荷。
②计算建筑物的有效散热面积。
③地暖系统布置及水力计算。
④其他附属设备选择。
⑤与相关专业会签，并经审核绘制出正式施工图。
注：(1)、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土施工规范提供；(2)、自动温控系统为非必须，根据具体情况选择，华夏地暖建议使用自动温控；(3)、保温板厚度根据深化设计确定(4)、地暖管管径可选φ20或φ16；(5)、热源与分集水器联接推荐使用皮尔萨PPR家装热水管或菲时特PE-RT家装热水管，管径根据深化设计确定。
分水器各部位名称、功能二、工艺流程：安装准备-- 备料-- 铺防水膜-- 铺聚苯板-- 铺钢网-- 固定钢网-- 排管-- 打压试验-- 捣砼-- 安装分配器-- 调试。
①安装准备：熟悉图纸和现场环境。
②根据图纸准备材料，包括辅材。
③铺防水膜。
④保温板铺设要平整，切割整齐，相互联接缝要紧密。
⑤钢丝网排列要整齐，连接处要用铅丝绑扎，并用钢钉固定在地面上。
⑥排管时不得将管材扭曲和折叠，并用专用扎带固定在钢丝网上。
⑦进行水压试验，最小试验压力不得低于0.6Mpa，一般可升到0.8-1Mpa，然后稳压，稳压时间为30分钟。
压降不超过0.05Mpa，即为试压合格。
⑧带压充填砼。
⑨分水器安装要平整。
排气阀要高出地面。
⑩综合调试。
四、施工依据《地面辐射供暖技术规程》JGJ142-2004，J365-2004施工应具备条件1、设计图纸及其他技术文件齐全，并已会审。
2、经批准的施工方案或施工组织设计，已进行技术交流。
3、具有施工资质的施工力量和机关，能保证定量施工。
4、施工用水、电、材料储放场地临时设施。
5、施工现场：墙面已抹灰，地面找平层已做。
地暖管道工程施工方案
本项目为某住宅小区地暖管道工程施工，位于XX市XX区，总建筑面积约为XX万平方米。
工程采用地暖管道系统，供热方式为集中供热。
地暖管道施工范围为厨房、卫生间、卧室、客厅等区域。
二、施工依据1. 设计施工图纸和有关技术文件；2. 施工手册；3. 国家现行有关标准；4. 施工现场条件；5. 公司类似工程的经验。
三、施工准备1. 技术准备：组织施工人员学习设计施工图纸、施工手册等相关技术文件，确保施工人员掌握地暖管道施工的技术要求。
2. 材料准备：所有材料进场前必须有质量合格证明文件，规格、型号及性能技术指标应符合国家现行有关标准的规定。
主要包括：（1）加热管：采用PE-RT地暖管，管材规格为De20/2.3（S5）；（2）连接管：连接分水器与表箱之间的连接部分，采用PE-X管材；（3）保温层：30厚复合铝箔挤塑聚苯乙烯保温板；（4）填充层：采用C15豆石混凝土，厚度为60mm；（5）其他辅助材料。
3. 机具准备：细石混凝土搅拌机、泵送设备、专用扳手、电动试压泵、锯条、手锤、活扳手、手动试压泵、刮刀、水平仪等。
四、施工工艺1. 施工顺序：先进行保温层施工，然后进行填充层施工，最后进行地暖管道安装。
2. 保温层施工：按照设计要求，将保温板铺设在基层上，用胶粘剂粘贴牢固。
3. 填充层施工：采用C15豆石混凝土，厚度为60mm，混凝土浇筑前应清理基层，确保基层平整。
4. 地暖管道安装：（1）按照设计图纸，将加热管铺设在填充层上，管材间距应符合设计要求；（2）加热管连接处采用专用接头连接，确保连接牢固；（3）安装分水器、集水器等设备，并与加热管连接；（4）进行水压试验，确保管道系统无泄漏。
五、施工质量控制1. 材料质量：所有材料进场前必须进行验收，确保符合国家现行有关标准；2. 施工质量：严格按照施工工艺进行施工，确保施工质量；3. 水压试验：进行水压试验，确保管道系统无泄漏；4. 工程验收：按照设计要求和规范进行工程验收。
