标准CAD图纸尺寸大全
cad的各图纸尺寸
cad的各图纸尺寸我们国家的标准是按A0，A1。
来分的，美国标准是按A，B，C，D，E来分的。
A0=1189x841mm，A1=841X594mm，A2=594x420mmA3=420X290mm, A4=297X210mmE=48x36英寸，D=36x24英寸，C=24X18英寸。
按一英寸等于25.4MM来换算一下，可以得出美国的E尺寸图纸差不多相当于国内的A0图纸，依此类推。
另外，按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。
若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B8纸张亦按此法对开至B8规格。
其中A3、A4、A5、A6和B4、B5、B6 7种幅面规格为复印纸常用的规格。
AutoCAD中导入超文本实现方法AutoCAD是应用广泛的CAD软件平台，具有很强的绘图和编辑功能。
其绘制的图样能清楚地表达设计者的思想和意图，图样中往往需要加注必要的文字来说明图形所无法表达的信息。
除了AutoCAD内含的文本输入命令外，向AutoCAD中输入多行文本即超文本的方法还有：通过Windows提供的剪贴板，利用AutoCAD提供的多行文本命令；利用OLE特性。
二、用单行文本命令组合实现在AutoCAD图样中输入少量文字可以用DText命令实现，如工程图样中的图名、明细表、标题栏、技术要求等的填写。
在需要输入多行文本时，可以通过单行文本的组合来实现。
即输入一行文本后，再借助复制命令（Copy）和文本编辑（DDEdit或MTEdit）、属性编辑（DDModify）、对象特性工具（Properties）、移动（Move）等命令进行多行文本的输入。
国家标准CAD制图相关格式规定
国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。
但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。
1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。
表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。
可根据需要酌情选用。
此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。
2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。
B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。
C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。
D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。
3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。
图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。
其中粗实线和粗点划线的线宽为b，其余为b/3。
结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。
CAD图纸尺寸 加长标准
CAD图纸尺寸加长标准在工程设计和制图领域，CAD 图纸的尺寸标准是至关重要的。
除了常见的标准尺寸外，有时候由于特殊的设计需求，还会涉及到图纸的加长。
了解 CAD 图纸尺寸的加长标准对于确保设计的准确性、规范性以及可操作性具有重要意义。
首先，我们来了解一下常见的 CAD 图纸标准尺寸。
在国际上，通常采用的标准纸张尺寸有 A0、A1、A2、A3 和 A4 等。
A0 尺寸为841mm×1189mm，A1 是 A0 的一半，即 594mm×841mm，A2 是 A1 的一半，以此类推。
这些标准尺寸在大多数的工程设计和绘图中能够满足基本需求。
然而，在某些情况下，标准尺寸的图纸可能无法完整地呈现设计内容，这时就需要对图纸进行加长。
CAD 图纸的加长标准并非随意而定，而是有一定的规范和原则。
加长的原则主要包括以下几点：其一，加长后的图纸长边长度应保持整数倍增加。
比如，A0 图纸长边可以按照 1/4 的倍数进行加长，即增加的长度为 210mm 的整数倍。
其二，加长后的图纸短边长度不变。
这样可以保证图纸比例的一致性，便于阅读和理解。
其三，加长的数量应根据实际需要合理确定，避免过度加长造成使用和保存的不便。
在实际应用中，加长图纸尺寸的确定需要综合考虑多个因素。
比如，设计对象的复杂程度、所需表达的细节数量、打印设备的限制等。
如果设计对象非常复杂，包含大量的部件和细节，可能需要较大幅度的加长才能清晰地展示所有信息。
而打印设备的纸张尺寸限制也会影响加长的程度，需要确保加长后的图纸能够在可用的打印设备上顺利打印输出。
另外，对于 CAD 图纸的加长，还需要注意标注和说明。
在图纸上应明确标注出加长的尺寸和比例，以便于他人能够准确理解图纸的规格。
同时，在图纸的标题栏中，也需要详细记录有关加长的信息，包括加长的原因、方向和尺寸等。
在 CAD 软件中进行图纸加长的操作相对较为简便。
大多数主流的CAD 软件都提供了相应的功能和设置选项。
标准cad图纸尺寸大全
标准CAD图纸尺寸大全图纸尺寸A0：1189毫米*841毫米 A1：841毫米*594毫米A2：594毫米*420毫米A3：420毫米*297毫米A4：297毫米*210毫米A5：210毫米*148毫米纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。
过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。
按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为 2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A 系列和B系列。
若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。
其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。
A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。
A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。
A0定义成面积为一平方米，长宽比为1:√2的纸张。
接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。
B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。
举例来说，B1是A1和A0的几何平均。
C组纸张尺寸是编号相同的A、B组纸张的几何平均。
举例来说，C2是B2和A2的几何平均。
一张A4大小的纸张可以刚好放进一个C4大小的信封。
如果把A4纸张对折变成A5纸张，那它就可以刚好放进C5大小的信封，同理类推。
GB/T 148-1997《印刷、书写和绘图纸幅面尺寸》A组A0 841×1189 A1 594×841 A2 420×594 A3 297×420A4 210×297 A5 148×210 A6 105×148 A7 74×105A8 52×74 A9 37×52 A10 26×37B组B0 1000×1414 B1 707×1000 B2 500×707 B3 353×500B4 250×353 B5 176×250 B6 125×176 B7 88×125B8 62×88 B9 44×62 B10 31×44C组C0 917×1297 C1 648×917 C2 458×648 C3 324×458C4 229×324 C5 162×229 C6 114×162 C7 81×114 C8 57×81 DL 110×220 C7/6 81×162。
cad标准图纸尺寸
cad标准图纸尺寸CAD标准图纸尺寸。
在CAD绘图中，标准图纸尺寸的选择对于绘制工程图纸是至关重要的。
正确选择合适的图纸尺寸，不仅可以提高绘图效率，还能保证图纸的清晰度和可读性。
本文将就CAD标准图纸尺寸的选择和应用进行详细介绍，希望能够帮助大家更好地应用CAD软件进行工程图纸的绘制。
首先，我们需要了解一些常见的CAD标准图纸尺寸。
常见的标准图纸尺寸包括A0、A1、A2、A3和A4等，它们分别对应着不同的尺寸和比例。
在选择图纸尺寸时，需要根据实际绘图需求和打印设备的规格来进行选择。
一般来说，对于较大的工程图纸，可以选择A0或A1尺寸，而对于一般的机械零件图纸，则可以选择A2或A3尺寸。
而对于一些较小的零件图纸或者平面布局图，则可以选择A3或A4尺寸。
在实际绘图过程中，除了选择合适的图纸尺寸外，还需要注意图纸的比例和布局。
通常情况下，工程图纸的比例为1:1，即实际尺寸与图纸尺寸一致。
但对于一些较大的工程图纸，为了能够在有限的图纸空间内展示更多的细节，可以适当选择较小的比例，如1:2或1:5。
而对于一些较小的零件图纸，则可以选择较大的比例，如2:1或5:1，以便更清晰地展示零件的细节。
此外，在绘图过程中，还需要注意图纸的布局。
合理的图纸布局不仅能够提高图纸的美观度，还能够使图纸更易于理解和使用。
一般来说，图纸的主视图应该位于图纸的中央位置，而副视图、断面视图和详图等则可以根据实际需要进行布置。
在布局时，还需要注意各个视图之间的比例关系和间距，以保证图纸的整体协调和平衡。
除了以上提到的内容，还需要注意一些细节问题。
例如，图纸的边框和标题栏应该清晰明了，图纸上的文字和标注应该准确清晰，图纸的线条和符号应该规范统一。
这些细节问题看似不起眼，但却直接关系到图纸的质量和可读性，因此在绘图过程中需要格外注意。
综上所述，CAD标准图纸尺寸的选择和应用对于工程图纸的绘制是至关重要的。
通过合理选择图纸尺寸、比例和布局，以及注意图纸的细节问题，可以提高图纸的质量和可读性，从而更好地满足工程设计和生产的需求。
图纸幅面及CAD画图规范要求
图1-3 简化的标题栏
共3页第3页
1.2 图 线
• 图线、字体和比例是图形旳重要组成部分。各种图 线、字体在图形中都有各自旳规定和用法，正确使 用图线和字体能使读图者对所绘图形所要说明旳问 题一目了然。比例也是图形旳一个重要组成部分， 正确使用比例能够更好地表达图形。在使用图线、 字体和比例旳时候，应该按照有关国家原则正确使 用合适旳样式。
1.1 图 纸 幅 面 及 标 题 栏
图纸幅面是指图纸宽度与长度构成旳图面。绘制图样时，应采用 表中要求旳图纸基本幅面尺寸。基本幅面代号如表1-1所示旳 A0、A1、A2、A3、A4共５种。
表 1-1 图纸幅面及图框格式尺寸
幅 面 幅面尺寸 代 号 BxL
A0 841 x 1189
周边尺寸
a
b
c
25
• 图样百分比是图中 图形与实物相应要 素旳线性尺寸之比， 分为原值百分比、 放大百分比、缩小 百分比3种，如图17所示为3种百分比 图形。
• 不论采用何种百分 比绘图，尺寸数值 均按照原值注出。
1.4 比 例
共2页第1页
1.4 比 例
• 当某种视图采用不同旳比例时，必须另行标注。 表1-3为国家原则规定旳比例。
最小距离不得不大于0.7mm。 • 一般中心线应超出轮廓线3～５mm为宜。 • 绘制较小图时，允许用细实线替代点划线。
共3页第3页
1.3 字 体
• 图样中旳字体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。字体高度 （用h表达，单位为mm）旳尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。
• 图线旳画法要求如下： • 粗线旳宽度（b）应根据图形旳大小和复杂程度旳不同，在0.5～２mm之间
标准CAD图纸尺寸大全0001
标准CAD 图纸尺寸大全图纸尺寸A0 ：1189毫米*841毫米A1 ：毫米*594毫米A2 ：594毫米*420毫米A3 ：420毫米*297毫米A4：297毫米*210毫米A5：210毫米*148毫米纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。
过去是以多少"开"（例如8 开或16 开等）来表示纸张的大小，现在我采用国际标准，规定以A0 、A1、A2、B1、B2 等标记来表示纸张的幅面规格。
按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0 的幅面尺寸为841m M 1189mm ，幅面面积为1平方米；B0的幅面尺寸为lOOOmm X 1414mm ，幅面面积为平方米；CO的幅面尺寸为917mm X 1279mm , 幅面面积为平方米；复印纸的幅面规格只采用A系列和B系列。
若将AO 纸张沿长度方式对开成两等分，便成为A1 规格，将 A 纸张沿长度方向对开，便成为A2 规格，如此对开至A8 规格；BO 纸张亦按此法对开至B8 规格。
其中A3、A4、A5、A6 和B4、B5、B6、B7 种幅面规格为复印纸常用的规格。
A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。
A组纸张尺寸的长宽比都是1: V2,然后舍去到最接近的毫米值。
A0定义成面积为一平方米，长宽比为1：V2的纸张。
接下来的A1、A2、A3••…等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。
B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。
举例来说，B1是A1和A0 的几何平均。
C 组纸张尺寸是编号相同的A、B 组纸张的几何平均。
举例来说，C2 是B2 和A2 的几何平均。
一张A4 大小的纸张可以刚好放进一个C4 大小的信封。
如果把A4 纸张对折变成A5 纸张，那它就可以刚好放进C5 大小的信封，同理类推。
CAD图纸幅面及图框格式尺寸
表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102〕标题栏和明细表〔GB/T 10609.1 – 1989〕每图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体〔GB／T 14691—1993〕〔1〕书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
〔2〕字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
〔3〕汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于 3.5mm，其字宽一般为h／〔约0.7h〕。
〔4〕汉字书写的要点在于横平竖直，注意起落，构造均匀，填满方格。
〔5〕字母和数字分为A型和B型。
A型字体的笔画宽度d为字高〔h〕的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1〕根本线型根据国标GB/T 17450－1998?技术制图图线?，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等〔见表2〕。
表2根本线型及应用2〕图线的宽度图线的宽度d应根据图形的大小和复杂程度，在以下数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例〔1:1.5〕1:2 〔1:2.5〕〔1:3〕〔1:4〕1:5 1:101:2×10n 〔1:2.5×10n〕〔1:3×10n〕〔1:4×10n〕1:5×10n 〔1:6×10n〕放大比例2:1 〔2.5:1〕〔4:1〕5:11×10n:1 2×10n:1 〔2.5×10n:1〕〔4×10n:1〕5×10n:1注：n为正整数。
cad图框尺寸 (2)
CAD图框尺寸在CAD软件中，图框是绘制工程图纸时用于界定图纸边界的矩形边框。
图框不仅能够规范图纸的尺寸和比例，还能够用于布局图纸的各类标注信息，如标题、图例、标准符号等。
因此，正确选择和使用图框是绘制工程图纸的重要一环。
本文将介绍常见的CAD图框尺寸规范和使用方法。
图框尺寸规范在实际工程绘图中，图框的尺寸应根据具体绘图要求和对图纸使用的要求来确定。
一般情况下，我们可以根据国家规范或行业标准来选择合适的图框尺寸。
以下是常见的图框尺寸规范：1.A0图框尺寸：1189mm × 841mm2.A1图框尺寸：841mm × 594mm3.A2图框尺寸：594mm × 420mm4.A3图框尺寸：420mm × 297mm5.A4图框尺寸：297mm × 210mm上述尺寸是根据ISO 216标准所确定的国际标准图纸尺寸。
根据具体需求，也可以选择其他非标准尺寸的图框。
在绘制CAD工程图纸时，我们需要先创建一个与图框相匹配的布局空间，并在其中绘制图框。
下面是在AutoCAD中创建图框的基本步骤：1.打开AutoCAD并创建一个新的图纸空间。
2.进入“布局”选项卡，在页面设置中选择合适的图纸尺寸。
3.在布局空间中绘制一个矩形，其尺寸和位置应与所选图纸尺寸相匹配。
4.根据需要，可以在图框内部添加标题、公司标志、图例等其他图纸要素。
在绘制图框时，我们还需要考虑以下几个方面：•边距和标线尺寸：根据国家或行业标准，图框的边距和标线尺寸也需要符合一定规范。
通常，边距宽度应不小于10mm，标线的长度和间距也有明确的要求。
•图框尺寸比例：为确保图框的比例正确，我们需要在创建图框时，将宽度与高度按照图框尺寸的比例进行设置。
例如，A4图框的宽高比应为3:2。
•图框的可扩展性：在实际使用过程中，图框可能需要不断添加和修改图纸要素，因此图框应具备一定的可扩展性。
可以在图框中留出足够的空间，以便添加额外的标注和说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

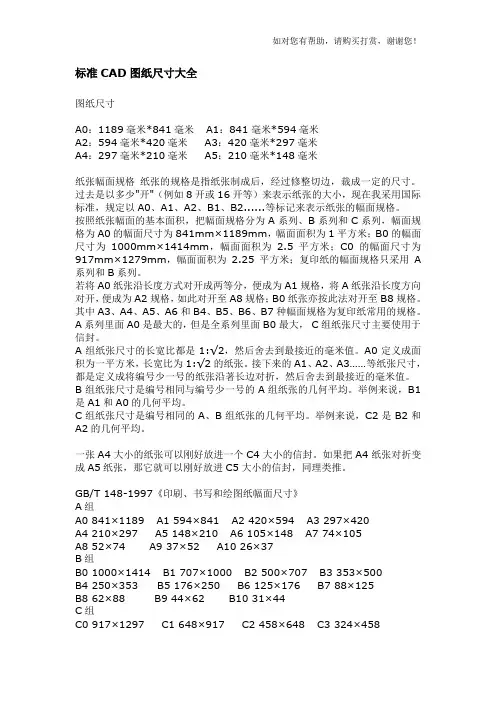

标准CAD图纸尺寸大全
图纸尺寸
A0：1189毫米*841毫米 A1：841毫米*594毫米
A2：594毫米*420毫米A3：420毫米*297毫米
A4：297毫米*210毫米A5：210毫米*148毫米
纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。
过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。
按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为 2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A 系列和B系列。
若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。
其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。
A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。
A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。
A0定义成面积为一平方米，长宽比为1:√2的纸张。
接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。
B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。
举例来说，B1是A1和A0的几何平均。
C组纸张尺寸是编号相同的A、B组纸张的几何平均。
举例来说，C2是B2和A2的几何平均。
一张A4大小的纸张可以刚好放进一个C4大小的信封。
如果把A4纸张对折变成A5纸张，那它就可以刚好放进C5大小的信封，同理类推。
GB/T 148-1997《印刷、书写和绘图纸幅面尺寸》
A组
A0 841×1189 A1 594×841 A2 420×594 A3 297×420
A4 210×297 A5 148×210 A6 105×148 A7 74×105
A8 52×74 A9 37×52 A10 26×37
B组
B0 1000×1414 B1 707×1000 B2 500×707 B3 353×500
B4 250×353 B5 176×250 B6 125×176 B7 88×125
B8 62×88 B9 44×62 B10 31×44
C组
C0 917×1297 C1 648×917 C2 458×648 C3 324×458
C4 229×324 C5 162×229 C6 114×162 C7 81×114 C8 57×81 DL 110×220 C7/6 81×162。
