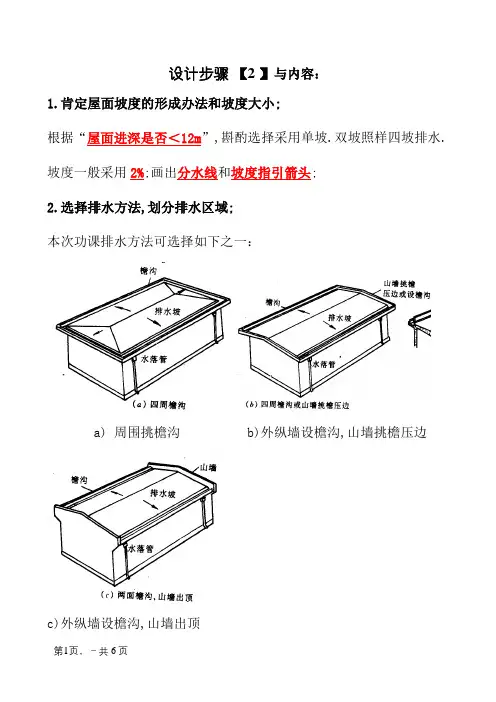

屋面平面图的主要内容、规范
设计步骤与内容：
1、确定屋面坡度的形成方法和坡度大小；
依据“屋面进深是否＜12m”，考虑选择采用单坡、双坡还是四坡排水。
坡度一般采用2%；画出分水线和坡度指引箭头；
2、选择排水方式，划分排水区域；
本次作业排水方式可选择如下之一：
a) 四周挑檐沟 b)外纵墙设檐沟，山墙挑檐压边
c) 外纵墙设檐沟，山墙出顶
d)女儿墙内垫排水坡 e) 女儿墙内檐沟
f) 女儿墙外檐沟排水
说明：选用以上六种常见形式之一均可，其相应的屋面平面图的表达方式、节点构造也不同，在图纸中请注明是哪一种。
例如：a)图所对应的平面图、节点图可以参考如下：
d)图所对应的平面图、节点图可以参考如下：
3、确定天沟（檐沟）的断面形式及尺寸；
本次设计要求：檐沟与框架梁用钢筋混凝土现浇为一体，挑出总宽度不小于500mm，檐沟板厚为60mm；檐沟内纵坡1%至0.5%；
★外檐沟高度的确定：
条件：若两个落水管之间的间距取20m,则一般为10m，即纵坡的长度
为10m，纵坡高度/纵坡长度=h/10m=1%，得出h=100mm。
檐沟高度=檐沟板厚（60mm）+纵坡高度(100mm)+120=280mm，可以考虑取值300mm、350mm或者400mm。
4、确定女儿墙的断面形式及尺寸；
女儿墙根据设计用双细实线表达；
规范要求：上人屋面女儿墙高度不小于1100mm；
一般不上人屋面女儿墙高度不小于600mm；
本次设计根据剖面图判断为不上人屋面。
要求女儿墙为240厚普通砖砌，总高度不小于600mm，墙上设300×150mm的钢筋混凝土压顶；
5、确定落水管所用材料和大小及间距，绘制屋顶排水平面图。
每个落水管的汇水面积控制在200m2以下；一般根据屋面总面积/200 m2来估计落水管的数量。
落水管所用材料：硬质PVC塑料雨水管；
落水管间距一般在18m～24m之间；
落水管直径：90mm、100mm、150mm；
6、标注必要的索引：出水口的做法、泛水的做法、天沟的做法、排烟道出屋面等、分割缝的做法；
7、标高的标注（屋面的标高）；
8、屋面做法的标注（要与节点详图中的屋面一致）
本次设计要求屋面防水为卷材防水或者刚性防水。
采用材料找坡。
屋面设置210mm高的架空隔热层（120×120×180mm砖墩，500×500×50mm预制板）。
9、轴号的标注（不画轴线）；
10、节点详图的绘制（参考《中南标》）
（1）檐口构造；（2）泛水构造（屋面高低交接部位）；（3）雨水口（出水口）构造；（4）屋面分格缝构造（刚性屋面）
注意与所选择的排水方式相一致。
