内胎生产工艺全释
汽车内胎生产工艺流程

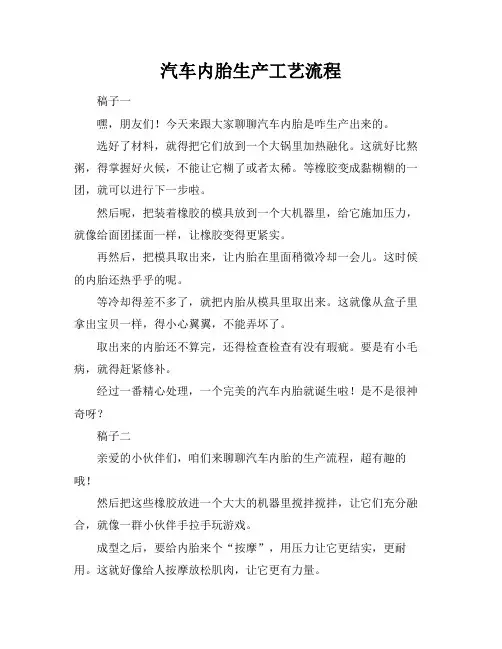

汽车内胎生产工艺流程
稿子一
嘿，朋友们！今天来跟大家聊聊汽车内胎是咋生产出来的。
选好了材料，就得把它们放到一个大锅里加热融化。
这就好比熬粥，得掌握好火候，不能让它糊了或者太稀。
等橡胶变成黏糊糊的一团，就可以进行下一步啦。
然后呢，把装着橡胶的模具放到一个大机器里，给它施加压力，就像给面团揉面一样，让橡胶变得更紧实。
再然后，把模具取出来，让内胎在里面稍微冷却一会儿。
这时候的内胎还热乎乎的呢。
等冷却得差不多了，就把内胎从模具里取出来。
这就像从盒子里拿出宝贝一样，得小心翼翼，不能弄坏了。
取出来的内胎还不算完，还得检查检查有没有瑕疵。
要是有小毛病，就得赶紧修补。
经过一番精心处理，一个完美的汽车内胎就诞生啦！是不是很神奇呀？
稿子二
亲爱的小伙伴们，咱们来聊聊汽车内胎的生产流程，超有趣的哦！
然后把这些橡胶放进一个大大的机器里搅拌搅拌，让它们充分融合，就像一群小伙伴手拉手玩游戏。
成型之后，要给内胎来个“按摩”，用压力让它更结实，更耐用。
这就好像给人按摩放松肌肉，让它更有力量。
再之后，让内胎休息一会儿，降降温，冷静冷静。
等它凉快够了，就把它从机器里拿出来，这时候可得轻拿轻放，它还很脆弱呢。
拿出来之后，要像医生给病人检查身体一样，仔仔细细看看内胎有没有问题，有问题就赶紧解决。
经过这么一番折腾，一个棒棒的汽车内胎就新鲜出炉啦，准备为汽车服务咯！
怎么样，是不是觉得生产内胎也挺有意思的？。
汽车轮胎生产工艺流程

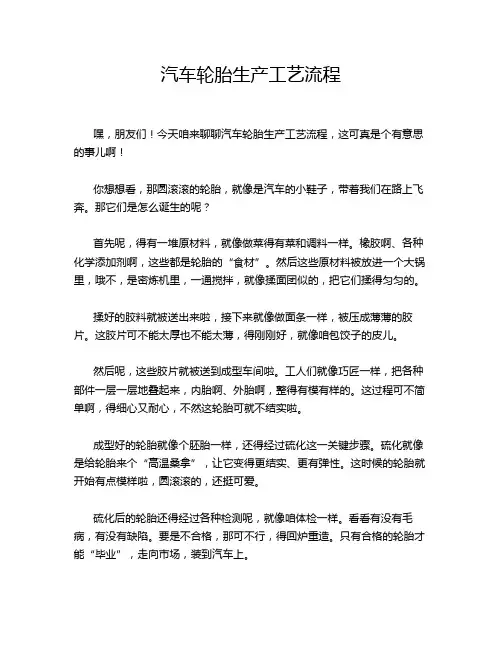

汽车轮胎生产工艺流程嘿，朋友们！今天咱来聊聊汽车轮胎生产工艺流程，这可真是个有意思的事儿啊！你想想看，那圆滚滚的轮胎，就像是汽车的小鞋子，带着我们在路上飞奔。
那它们是怎么诞生的呢？首先呢，得有一堆原材料，就像做菜得有菜和调料一样。
橡胶啊、各种化学添加剂啊，这些都是轮胎的“食材”。
然后这些原材料被放进一个大锅里，哦不，是密炼机里，一通搅拌，就像揉面团似的，把它们揉得匀匀的。
揉好的胶料就被送出来啦，接下来就像做面条一样，被压成薄薄的胶片。
这胶片可不能太厚也不能太薄，得刚刚好，就像咱包饺子的皮儿。
然后呢，这些胶片就被送到成型车间啦。
工人们就像巧匠一样，把各种部件一层一层地叠起来，内胎啊、外胎啊，整得有模有样的。
这过程可不简单啊，得细心又耐心，不然这轮胎可就不结实啦。
成型好的轮胎就像个胚胎一样，还得经过硫化这一关键步骤。
硫化就像是给轮胎来个“高温桑拿”，让它变得更结实、更有弹性。
这时候的轮胎就开始有点模样啦，圆滚滚的，还挺可爱。
硫化后的轮胎还得经过各种检测呢，就像咱体检一样。
看看有没有毛病，有没有缺陷。
要是不合格，那可不行，得回炉重造。
只有合格的轮胎才能“毕业”，走向市场，装到汽车上。
你说这生产个轮胎容易吗？那可真是不容易啊！从一堆原材料到一个能在路上跑的轮胎，得经过多少道工序，多少人的努力啊！咱再想想，要是没有好的轮胎，咱的车能跑得稳吗？能安全吗？那肯定不行啊！所以说，这轮胎生产工艺流程可太重要啦，这可关系到我们每个人的出行安全呢！咱平时开车的时候，也得好好爱护轮胎啊，别老是猛踩刹车、猛拐弯，那样对轮胎可不好。
就像咱得爱护自己的鞋子一样，让它能多陪我们跑些路。
总之呢，汽车轮胎生产工艺流程是个很神奇的过程，充满了智慧和汗水。
让我们一起为那些生产轮胎的工人们点赞，也为我们的安全出行保驾护航！。
内胎生产工艺流程说明
生产工艺流程说明一、丁基再生胶及丁基内胎生产说明1、原料（丁基部分）丁基原料进厂后分进厂先后顺序，按顺序卸货，进厂后要注明进货时间、进货单位。
2、选料每天要购70t废旧轮胎，对内胎品质进行检验、精选去除杂质，剪掉气门咀（99%送货时已剪掉），挑除非丁基内胎。
大约每天各种杂质0.06t左右。
3、把精选后内胎用叉车运到再生胶车间，进行捏炼法脱硫，脱硫温度200℃，脱硫过程15分钟左右。
全过程都有环保设备回收烟气，进行环保处理。
从常温用机械摩擦脱硫，脱硫后将设备翻转倒出脱好的橡胶。
4、散热将脱硫后橡胶用开炼机进行散热，此时温度在150℃—160℃，开炼机把橡胶温度降到50℃左右，传送到下道工序。
5、精炼将散热后橡胶用精炼机进行精炼，精炼到厚度0.006cm左右，传送到下道工序。
6、将精炼好的橡胶传送到过滤机，进行60目过滤，过滤后传送到下到工序。
7、冷却将过滤好的胶片进行冷却（水槽冷却）8、称重冷却后的胶垫进行下电切断称重，按使用要求确定重量，然后摆放在专用托盘上运至存放区域。
此时再生胶生产完成。
二、内胎生产1、将原料进行称重（硫化剂、促进剂、防焦剂、炭黑、氧化锌按配方要求称重）2、一次密炼将内胎生产所需原料经配比称重后在密炼，机内进行密炼。
从常温经机械密炼4-6分钟后，翻转倒出，此时温度在130℃-140℃，大约每天消耗丁基胶（1751或1675或532，20t左右。
再生胶60-65t左右，三元乙丙4-5t左右，碳黑1-2t左右）。
3、开片冷却将密炼好的混炼胶用开炼机开电冷却、冷却到50℃左右备用。
4、二次密炼在二次密炼中，把一次密炼后的片放入二次密炼机，再加称重好的硫化剂、促进剂、氧化锌、防焦剂、进行二次密炼。
5、开片冷却将二次密炼的混炼胶翻出密炼机后，在开炼机上进行开片冷却，二次密炼温度80℃-90℃，开片冷却把胶片冷却到50℃左右。
6、过滤将冷却后橡胶传送至过滤机进行过滤，过滤网为60目，其中杂质为0.01-0.02t/天。
内胎生产工艺
内胎生产工艺内胎是指汽车、摩托车等车辆所使用的充气式轮胎中的空气密封层，一般由橡胶材料制成。
内胎在车辆行驶过程中起到了充气支撑、缓冲和防止气体逸漏的重要作用。
下面将介绍一下内胎的生产工艺。
内胎的生产工艺主要分为橡胶混炼、内胎成型和硫化三个步骤。
首先是橡胶混炼。
橡胶混炼是指将天然橡胶和合成橡胶与填充剂、助剂、硫化剂等添加剂混合均匀的过程。
混炼工艺有两种方法，分别是冷混和热混。
冷混是将橡胶和添加剂放入橡胶混炼机中，在一定的时间和转速下进行混合，从而将橡胶和添加剂充分分散均匀。
热混则是在橡胶混炼机中加热橡胶和添加剂，再进行混合。
混炼完成后，将混炼好的橡胶通过橡胶压延机压延成片状，为后续的成型工艺做准备。
接下来是内胎成型。
内胎成型是指将橡胶片经过模具压制成具有一定形状和尺寸的内胎。
首先，将橡胶片放入预热的模具中，并用压力机对橡胶片进行压制。
压制后，将模具中的橡胶片取出，经过剪切机剪切成圆形，并将两个圆形橡胶片叠加在一起，形成内胎的基本形状。
然后，用模具再次对叠加好的橡胶片进行压制，使其更加紧密和符合设计要求的形状。
最后，经过冷却处理，内胎成型过程完成。
最后是硫化。
硫化是将成型好的内胎放入硫化机中进行加热处理，使内胎中的橡胶与硫化剂发生反应，从而形成橡胶的交联结构，增加其强度和弹性。
硫化温度和时间根据内胎材料的不同而有所差异，一般在150°C到180°C之间进行硫化。
硫化是内胎制造过程中最重要的环节之一，它直接影响到内胎的质量和性能。
综上所述，内胎的生产工艺主要包括橡胶混炼、内胎成型和硫化三个步骤。
通过这些步骤，可以确保内胎具有较好的强度、弹性和耐磨性，能够满足车辆行驶的要求。
内胎的生产工艺不仅需要精密的设备和工艺控制，还需要工人的熟练操作和经验积累。
只有通过科学的生产工艺，才能保证内胎的品质和性能。
轮胎生产工艺
轮胎生产工艺一、背景介绍轮胎作为车辆的重要组成部分，直接影响到车辆的行驶性能和安全性。
轮胎生产工艺是指制造轮胎所需的一系列工艺和技术流程。
本文将从原材料的选用、半成品的制造、成品的组装、质量控制等方面介绍轮胎生产工艺。
二、原材料的选用轮胎的主要原材料包括橡胶、纤维材料和化学添加剂等。
橡胶主要分为天然橡胶和合成橡胶两种，其中合成橡胶又分为丁苯橡胶、丁腈橡胶、丁基橡胶等。
纤维材料主要有尼龙、聚酯纤维和钢丝等。
化学添加剂包括增强剂、防老化剂、油剂等。
选用合适的原材料对轮胎的性能和质量至关重要。
三、半成品的制造半成品的制造是指将原材料经过一系列工艺加工成半成品的过程。
首先，将橡胶与化学添加剂进行混炼，得到混炼胶。
然后，将混炼胶通过挤出机挤出成型，形成半成品轮胎的花纹层。
接着，将花纹层与纤维材料进行胶合，使其形成轮胎的骨架结构。
最后，根据轮胎的不同用途和规格，进行裁剪和成型，得到不同型号的半成品轮胎。
四、成品的组装成品的组装是指将半成品轮胎进行组装，形成最终的轮胎产品的过程。
首先，将轮胎的骨架结构与钢丝进行胶合，形成轮胎的内部结构。
然后，将轮胎的内部结构与外胎进行胶合，形成最终的轮胎产品。
在组装过程中，需要注意胶水的选择和胶合工艺的控制，以确保轮胎的质量和性能。
五、质量控制轮胎生产过程中的质量控制是确保轮胎质量的关键环节。
质量控制包括原材料的质量检测、半成品的质量检验和成品的质量控制等。
对原材料进行严格的质量检测，可以确保轮胎的材料符合标准要求。
对半成品和成品进行质量检验，可以发现和排除制造过程中的缺陷和不良品，确保轮胎的质量稳定和可靠。
六、工艺改进与创新随着科技的进步和市场需求的变化，轮胎生产工艺也在不断改进和创新。
一方面，通过引进先进的生产设备和技术，提高轮胎的生产效率和质量。
另一方面，通过研发新型材料和工艺，改善轮胎的性能和耐久性。
工艺改进和创新的目标是生产出更安全、更环保、更高性能的轮胎产品。
七、总结轮胎生产工艺是保证轮胎质量和性能的关键环节。
工程机械用橡胶内胎的制备工艺与技术
工程机械用橡胶内胎的制备工艺与技术橡胶内胎是工程机械中重要的配件之一，其使用质量直接影响到车辆的性能和安全。
本文将围绕工程机械用橡胶内胎的制备工艺与技术展开，介绍橡胶内胎的材料选用、胶料配方、制胎工艺等内容，旨在提高橡胶内胎的质量和使用寿命。
1. 材料选用橡胶内胎的材料主要是天然橡胶和合成橡胶。
优质的内胎需要选用具有良好弹性和耐磨性的橡胶材料。
天然橡胶具有较好的拉伸强度和弹性，但其耐磨性较差。
而合成橡胶具有较好的耐磨性，但其弹性相对较差。
因此，通常会采用天然橡胶和合成橡胶的混合物作为内胎的材料，以兼顾弹性和耐磨性的需求。
除了橡胶材料外，内胎还需要添加一些填充剂、增强剂、软化剂等辅助材料。
填充剂可以提高内胎的硬度和耐磨性，常用的填充剂包括炭黑、硫酸钡等。
增强剂可以增强内胎的强度和耐拉伸性能，常用的增强剂包括纤维素、尼龙等。
软化剂可以提高内胎的柔软性和延展性，常用的软化剂包括苯酚、酚醛等。
2. 胶料配方橡胶内胎的胶料配方是制备过程中的关键环节。
合理的胶料配方可以保证内胎具有良好的性能和使用寿命。
胶料配方通常包括橡胶材料、填充剂、增强剂、软化剂和其他辅助材料。
在胶料配方中，橡胶材料的比例通常在60%~80%之间，填充剂的比例为20%~30%。
填充剂的类型和比例会影响到内胎的硬度和耐磨性，应根据实际使用需求进行选择。
增强剂的比例一般为5%~10%，其作用是提高内胎的强度和耐拉伸性能。
软化剂的比例一般为5%~10%，可以提高内胎的柔软性和延展性。
同时，其他辅助材料如硫化剂、促进剂、防老剂等也需要根据具体要求进行加入，以保证内胎具有良好的耐候性和使用寿命。
3. 制胎工艺制胎工艺是橡胶内胎制备的核心过程，它涉及到橡胶混炼、胶带制备、胶团挤出、硫化等多个环节。
橡胶混炼是将橡胶材料和其他辅助材料放入橡胶混炼机中进行搅拌混合的过程。
在混炼过程中，需要控制好橡胶的温度和时间，以确保胶料充分混合且温度适宜，从而保证内胎的质量。
内胎工艺流程
内胎工艺流程
《内胎工艺流程》
内胎是自行车、摩托车和汽车等交通工具上不可或缺的部件，它负责承载车辆重量和承受路面的冲击，因此其工艺流程十分重要。
以下是内胎工艺流程的简要介绍：
1. 原料选择：内胎的原材料通常是天然橡胶和合成橡胶。
在工艺流程开始之前，首先要进行原料的选择和混合，确保内胎具有足够的柔韧性和耐磨性。
2. 模具制作：内胎的成型需要借助模具，因此要根据内胎的尺寸和形状进行模具的设计和制作。
3. 混炼成型：将经过原料混合的橡胶放入混炼机中进行加热和混合，然后通过挤出机将橡胶挤出成型。
4. 成型和硫化：通过模具将橡胶进行成型，然后将成型的内胎放入硫化机中进行硫化处理，以提高橡胶的强度和耐磨性。
5. 检验和包装：对生产出来的内胎进行质量检验，确保其符合标准要求，然后进行包装，并送往仓库等地方进行储存和配送。
内胎的工艺流程虽然简单，但其中涉及的工艺步骤却十分繁琐，需要严格控制每一个环节，以确保生产出来的内胎质量稳定。
随着科技的发展和工艺的改进，内胎的生产工艺也在不断地完善和提升，以满足人们对安全、舒适和耐用性的需求。
(工艺技术)内胎工艺规程
焦作市宏昌胶业有限公司内胎工艺操作规程二〇一三年十二月目录原材料加工 (4)一、切胶 (4)一）切胶要求 (4)二）切胶安全操作规程 (4)二、配胶 (5)三、配料（配合剂的称量） (5)一）配料要求 (5)二）配料安全操作规程 (6)内胎混炼工艺 (7)一、密炼机混炼工艺 (7)一）密炼机混炼设备 (7)二）密炼机混炼工艺 (7)三）密炼机安全操作规程 (8)二、开炼机混炼工艺 (9)一）开炼机设备技术参数 (9)二）开炼机混炼工艺要求 (9)三）开炼机安全操作规程 (10)四）加硫磺工艺 (12)三、压片工艺 (13)一）压片机设备技术参数 (13)二）开炼机工艺要求 (14)三）胶片冷却机安全操作规程 (14)四）收皮工安全操作规程 (15)四、混炼工艺操作过程 (15)五、作业细则 (17)六、注意事项 (18)内胎压出工艺 (19)一、胶料热炼（粗炼）工艺 (19)一）热炼设备技术参数 (19)二）开炼机工艺要求 (19)二、胶料细炼工艺 (20)一）细炼设备技术参数 (20)二) 开炼机工艺要求 (20)三、滤胶工艺 (21)一）设备 (21)二）滤胶机安全操作规程 (21)四、胶料热炼工艺 (22)一）热炼设备技术参数 (22)二）开炼机工艺要求 (22)五、压出成型工艺 (23)一）压出设备工艺要求 (23)二）挤出机安全操作规程 (24)三）蓝线胶炼胶工艺 (25)六、胶垫气门嘴生产工艺 (26)一）打浆安全操作规程 (26)二）胶浆炼胶工艺 (26)三）胶垫刷咀工艺 (27)四）自动上咀工艺 (28)七、胎面裁断装置安全操作规程 (28)八、机头工操作要求 (29)内胎接头工艺 (30)一、半成品检查标准 (30)二、内胎接头机安全操作规程 (30)三、内胎接头操作要求 (31)内胎硫化工艺 (32)一、内胎硫化机安全操作规程 (32)二、操作要求： (32)内胎质检、包装工艺 (34)内胎质检包装操作规程 (34)附件： (35)内胎工艺流程图 (35)混炼工艺流程图 (35)压出工艺流程图 (37)原材料加工一、切胶一）切胶要求1、设备：立式单刀油压切胶机活塞直径150mm油压4.5Mpa 行程为680mm2、切胶时应分清胶种，进口胶必须剥去外包装。
轮胎厂工艺流程
轮胎厂工艺流程轮胎是汽车上的重要部件之一，对于汽车的性能和安全性起着至关重要的作用。
下面是一篇关于轮胎厂工艺流程的700字文章。
在轮胎厂，生产一条轮胎需要经过多个工序，并且需要使用各种材料和设备。
工艺流程的步骤如下：第一步：原材料准备轮胎的主要原材料包括橡胶、纤维材料、钢丝等。
在生产之前，这些材料需要进行质检和筛选，确保质量合格。
然后将合格的原材料送到生产线进行加工。
第二步：橡胶混炼将橡胶与其他添加剂，如增塑剂、填充剂和增强剂等，混合在一起。
这样可以提高橡胶的性能和耐久度。
混合后的橡胶被送到下一个工序进行模塑。
第三步：模塑将混合橡胶放入轮胎模具中，利用压力和温度使其成型。
模具中的花纹和结构将决定最终轮胎的性能。
模塑完成后，轮胎被送到蒸汽室中进行硫化。
第四步：硫化通过将轮胎放入高温和高压的蒸汽室中，使轮胎变硬并具有耐磨性。
在硫化过程中，橡胶与添加剂中的硫化剂发生化学反应，形成交联结构，从而提高轮胎的耐久度和弹性。
第五步：修边和质检硫化完成后，轮胎被送到修边工序中。
修边是为了去除轮胎表面的毛刺和瑕疵，使轮胎外观更加平整和美观。
修边完成后，轮胎还需要进行质检，确保质量合格。
第六步：胎面处理胎面是轮胎接触地面的部分，需要具有很好的抓地力和降噪性能。
胎面处理工序包括植绒、切割胎面花纹和塑胶处理等。
这些工序将提高轮胎的性能和舒适性。
第七步：胎体加强轮胎的胎体需要加强，以提高轮胎的抗拉强度和耐冲击性。
加强方式通常是在轮胎内部放入钢带或尼龙帘布，并经过拉伸和叠压等工艺处理。
第八步：包装和出厂经过前面的工序处理之后，轮胎已经制成。
最后，将轮胎进行包装，然后出厂发货。
轮胎的制造工艺流程是一个复杂而精密的过程。
每个步骤都需要严格控制和品质监测，确保轮胎的质量和性能符合标准。
只有经过严格的工艺流程和质量控制，才能生产出优质的轮胎，为汽车提供稳定和安全的行驶。
轮胎生产流程生产工艺
第一节、生产流程及生产工艺合理的结构设计，配方设计，优质的原材料和科学的工艺条件,需要高精度的生产过程.必须从生产工艺装备上形成比较完整的生产流水线及专用的辅助设备,保证生产工艺技术先进、严格、科学合理。
否则再好的设计，保证不了轮胎加工质量和精度,生产过程控制不好，也不可能有好的产品质量.生产过程主要包括:胶料制备、纤维帘布压延、各种型胶压出、钢丝帘布压延、裁断、钢丝圈制造、轮胎成型、硫化、白胎侧打磨和喷涂保护液、成品检测等几个主要工序。
现将主要的工艺介绍如下:1、胶料制备:▲混炼工艺混炼工艺是子午胎生产的重要环节。
子午胎胶料的特点是碳黑填充量大，胶料硬度高，加入的助剂多,混炼困难.根据不同的胶料要求和配方特点,确定的混炼工艺是不同的。
混炼过程分为母炼胶和终炼胶，母炼胶通常还分为一段母胶、二段母胶或三段母胶等.碳黑的用量越大混炼的段数越多。
在整个的胶料制备过程中，要保证两个方面的过程得到有效的控制，一个是称量系统，要保证各种配方的橡胶和助剂等材料称量准确，二是要求在混炼过程中温度、时间、功率等工艺参数得到有效的控制，这些参数直接影响到混炼胶的质量的好坏.目前各种物料的称量和输送和生产过程的工艺参数基本采用自动称量系统，由计算机自动控制,保证胶料的质量.混炼系统一般包括为：小料自动称量系统碳黑储罐及称量系统工艺油储罐及称量系统隔离液储罐和循环系统上辅机控制系统密炼机下辅机系统用于母胶混炼密炼机一般容量大,效率高，如PX-420密炼机、GK400等，其下辅机为螺杆挤出机;用于终炼胶的密炼机为GK255密炼机、GK270N密炼机，其下辅机为开炼机，主要保证胶料的温度能尽快降低。
密炼机密炼机是胶料混炼最重要的设备.根据转子的不同密炼机可分为很多种。
ZZ2型转子具有排胶温度低、效率高、分散性好等特点，其炼胶性能均优于其它类型密炼机,特别适用于子午胎胶料的终炼.4—Wing为四棱切线型转子，它具有较大的填充系数和能量输入,由于胶料在混炼室内得到最充分的流动,使其具有较高的出胶量和炼胶质量.PES3啮合型转子有较宽的棱部,能使胶料沿螺旋型棱部不断更新胶面,能消除流动很小的滞流区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内胎生产工艺全释
1.原材料进厂经技术部化验合格入库；
2.配方的称量，公差0.05kg;
3.按配方严格称量各种大料、小料，严禁错配、漏配、少配；
4.密炼开机预热60℃方可进行生产；
5.投料次序：原胶（1751）、丁基再生胶为一次投料，3分钟翻身一次，2分钟，二次投粉料（轻钙、补强剂），3分钟提锤翻一次，三次投油料，4分钟，合计12分钟1车。
排胶温度：丁基胶不高于150℃，天然胶130℃；
6.下片打三角包三个、割刀两次，辊厚0.6㎜，下片冷却停放；
7.胶料停放24小时，预热过滤停放24小时；
8.M、TT、ZDC、Ｓ在开炼机投入，辊厚６㎜，前辊５５℃、后辊４５℃，三角包三个，割刀２次，下片供胶；
9.挤出机头，口型、机身预热４０℃挤出，贴气门嘴；
10.按施工标准接头停放；
11.按型号、规格、定型硫化；
12.按国标GB7036.2-1997标准检验。
→→→→
↓
←←←←。
