蓝⽛打印机论⽂设计新通信技术课程论⽂专业班级：指导⽼师:姓名：学号：蓝⽛打印机实现⽅案作为⼀种短距离⽆线通信协议，蓝⽛技术以其低成本、低功耗、⾼速率、⽅便灵活等特点在众多⽆线解决⽅案中脱颖⽽出。
蓝⽛10m的⼯作距离可以很好的满⾜⼤多数数字设备的应⽤场合，如办公室或家庭。
打印机是常⽤的⼀个设备，摆脱打印机连线所带来的不便，实现⽆线打印，可以减少桌⾯上令⼈不快的电缆，并且可以将打印机远离主机任意搬动，摆放在房间中适合的位置。
本⽂介绍⼀种⽤蓝⽛技术来实现主机与打印机的⽆线连接，实现遥控打印的⽅法。
蓝⽛打印机的设计⽅案设计的总体思路如图所⽰：在主机端⽤⼀单⽚机来仿真打印机进⾏⼯作，截取从主机并⼝传出的数据及控制信号，并通过蓝⽛⽆线连接传送到打印机端。
在打印机侧的单⽚机则根据所收到的蓝⽛数据来仿真主机对打印机进⾏控制操作，从⽽实现打印机与主机的蓝⽛⽆线连接。
主机端的蓝⽛作为主设备进⾏查询和发起连接，打印机端的蓝⽛则作为从设备等待连接的建⽴。
单⽚机采⽤89C2051，蓝⽛芯⽚采⽤爱⽴信公司⽣产的⽀持点对点连接的ROK101-008。
该模块内包括了⽆线部分、基带控制器、闪存、电源控制模块和内部时钟这五个主要部分，提供UART、PCM、I2C标准接⼝并内置晶振，其硬件框图如图所⽰：该⽅案适⽤于具有Centronic并⾏接⼝的通⽤打印机。
⽤户⽆须更改打印机的驱动程序，只需将含有单⽚机和蓝⽛的两块板⼦分别连接到主机端和打印机上，就可以进⾏⽆线打印了。
整个过程对于打印机驱动程序是透明的，这样就为打印机⽤户提供了很⼤的⽅便。
单⽚机对蓝⽛模块的控制蓝⽛规范定义了主机控制接⼝(HCI)，它为基带控制器、硬件控制器、硬件状态和控制寄存器等提供了标准的命令接⼝。
主机通过HCI传输层将控制命令和数据发送给蓝⽛模块，⽽蓝⽛模块⼜通过HCI传输层将其状态信息及数据发还给主机。
HCI传输层的主要⽬的是实现透明性。
传输层不需要对主控制器驱动程序传送给主控制器的数据可见，这就使接⼝(HCI)或主控制器能在不影响传输层的基础上升级。
蓝牙模块毕业设计
蓝牙模块毕业设计蓝牙模块毕业设计随着科技的发展，无线通信技术得到了广泛应用，其中蓝牙技术作为一种短距离无线通信技术，具有低功耗、低成本、易于使用等优点，被广泛应用于各个领域。
在我即将毕业的大学生活中，我选择了设计一个蓝牙模块作为我的毕业设计项目。
在开始设计之前，我首先对蓝牙技术进行了深入的研究。
蓝牙技术是一种基于无线通信的短距离通信技术，通过2.4GHz的ISM频段进行通信，具有较高的传输速率和较低的功耗。
蓝牙模块作为蓝牙技术的核心部件，可以实现设备之间的无线通信，如手机与耳机的连接、电脑与打印机的连接等。
设计一个蓝牙模块的毕业设计项目不仅需要具备一定的电子技术知识，还需要对蓝牙技术的应用场景和需求有一定的了解。
因此，在设计之前，我首先进行了需求分析和市场调研。
通过调研，我了解到目前市场上存在着各种类型的蓝牙模块，如蓝牙低功耗模块、蓝牙音频模块等，每种模块都有着不同的应用场景和需求。
基于这些信息，我确定了设计一个蓝牙音频模块的方向。
在设计过程中，我首先进行了硬件设计。
蓝牙音频模块需要具备音频输入和输出的功能，因此我选择了一款支持音频传输的蓝牙芯片作为核心部件。
通过与其他外围电路的连接，我实现了音频输入和输出的功能。
同时，为了提高蓝牙模块的稳定性和抗干扰能力，我还进行了信号调理和滤波电路的设计。
在硬件设计完成后，我开始进行软件设计。
蓝牙模块的软件设计主要包括蓝牙协议栈的开发和应用程序的编写。
蓝牙协议栈是蓝牙通信的核心部分，它包括物理层、链路层、主机控制器接口等多个层次。
通过编写蓝牙协议栈的代码，我实现了蓝牙模块与其他设备之间的通信功能。
同时，我还编写了应用程序，实现了蓝牙音频模块的音频传输和控制功能。
在整个设计过程中，我遇到了许多问题和挑战。
例如，在硬件设计中，我需要考虑电路的布局和连接，以及电源和地线的处理。
在软件设计中，我需要理解蓝牙协议栈的工作原理，并进行相应的调试和测试。
通过不断的学习和实践，我逐渐解决了这些问题，并完成了蓝牙音频模块的设计。
基于蓝牙技术的家庭智能控制系统设计毕业论文
如今，生活在我们这样一个现代化的城市，许多领域都涉及到了智能二字。随着经济水平的提高，人们对生活品质的要求也越来越高，对生活中接触到的事物特别是家居产品的智能化的要求也越来越高。然而传统的控制观念远远无法满足人们的要求，而智能化的控制理念与这些传统的控制机制的有机结合将会很好的改变这一现状。在现如今计算机技术、电子电气技术等飞速发展的背景下，智能控制特别是智能家居行业必将迎来它的全新的发展时代。
家用电器智能化的发展主要在于控制技术的进步以及这一技术与家电行业的完美结合，这将使得传统的家用电器摇身一变成为有着一定智能化的家居设备，这些智能化家用电器的出现在一定程度上推翻了人们对家用电器的传统认识，让家电行业面貌一新。在现在各个科学领域的技术，例如计算机，电子电气，机电一体化等学科，都飞速发展的时代背景下，智能系统正在不断的与这些学科进行结合与发展。这是因为传统的控制观念与设备功能已经无法满足人们日益增长的物质要求了，而智能化控制系统与传统的控制系统可以有着非常完美的结合，二者优势互补，开创了一个新的纪元，智能控制必将迎来它的发展时代。因此智能家居的研究与应用都是有着相当重大的意义和很高的市场价值的。
2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画
3）毕业论文须用A4单面打印，论文50页以上的双面打印
4）图表应绘制于无格子的页面上
5）软件工程类课题应有程序清单，并提供电子文档
5.装订顺序
1）设计（论文）
1.2
1.2.1
随着科学技术的进步与发展，家用电器也在悄然发生着变化。传统的家用电器有电视机，洗衣机等，新型的家用电器有微波炉，电磁炉等。无论是二者中的哪种类型，它们的科技含量都在不断的提升。这些提升中最为显著的一方面就是它们都使用了非常先进的控制技术，进而将传统的机械式的家用电器升级为具有一定智能化的家用电器。这些改进改变了我们对于家用电器的认识，也使得我们的家居生活变得焕然一新。如图1.1就是一个很好的智能家居控制系统的例子。就目前而言，智能家居产品可以分为两大类：一类是采用电子、电气等前沿技术的先进设备；另一类是能够模拟我们日常生活中的生活经验从而进行模糊推理和控制的设备。随着智能控制技术的发展，不断有先进的智能家居产品涌现出来。例如，研发者把计算机和数控技术结合起来开发出了数控冰箱，具有模糊逻辑思维的电饭煲、全自动洗衣机等。

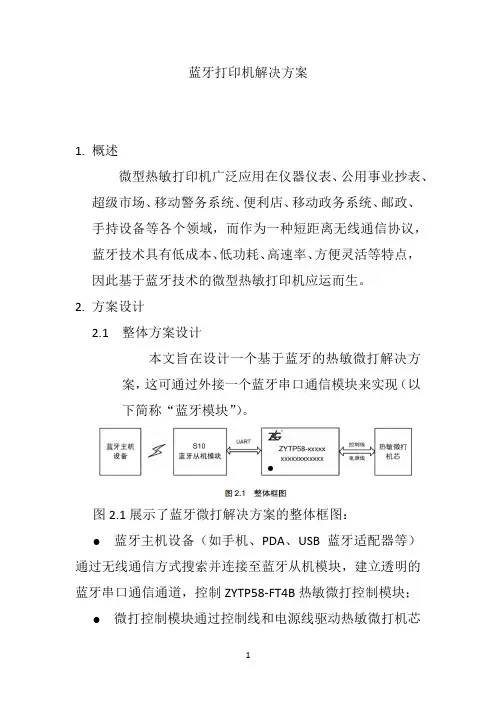

蓝牙打印机解决方案
蓝牙打印机解决方案1.概述微型热敏打印机广泛应用在仪器仪表、公用事业抄表、超级市场、移动警务系统、便利店、移动政务系统、邮政、手持设备等各个领域，而作为一种短距离无线通信协议，蓝牙技术具有低成本、低功耗、高速率、方便灵活等特点，因此基于蓝牙技术的微型热敏打印机应运而生。
2.方案设计2.1整体方案设计本文旨在设计一个基于蓝牙的热敏微打解决方案，这可通过外接一个蓝牙串口通信模块来实现（以下简称“蓝牙模块”）。
图2.1展示了蓝牙微打解决方案的整体框图：●蓝牙主机设备（如手机、PDA、USB蓝牙适配器等）通过无线通信方式搜索并连接至蓝牙从机模块，建立透明的蓝牙串口通信通道，控制ZYTP58-FT4B热敏微打控制模块；●微打控制模块通过控制线和电源线驱动热敏微打机芯完成打印工作。
2.2 蓝牙模块本方案中采用深圳市红果电子技术有限公司的蓝牙模块RG-S10（实物图见图2.2）。
它是一款嵌入式近距离（10米）、单通道的蓝牙串口通信模块，可实现通用串行接口与蓝牙数据传输之间的相互转换，实现串行设备间的无线传输。
该蓝牙模块支持自动连接工作模式，上电后模块可根据预设值设置运行参数、工作角色，自动进入连接或被连接进程。
在本方案中，蓝牙模块作为从设备，其它的支持SPP协议的蓝牙设备（如手机、PDA、USB蓝牙适配器等）都可以搜索到此蓝牙模块，发现其提供的虚拟串口服务（SPP服务），并通过此服务与蓝牙模块建立串口连接并进行数据传输。
2.2.1 引脚信息S10引脚如图2.3所示，在本方案中用到的引脚功能定义见表2.1（其它未用到的引脚悬空）。
2.2.用电路如图2.4所示。
图2.4中J1 用于模式选择，短路时选择参数配置模式，2 应用电路蓝牙模块的应否则选择数据传输模式；J2为3.3V电源输入；J3为串口。
首次使用蓝牙模块时应先配置，因此需要短路J1 进入参数配置模式，并往J3 串口发送配置命令。
配置成功后，断开J1进入数据传输模式，此时J3串口将用于传输无线数据。

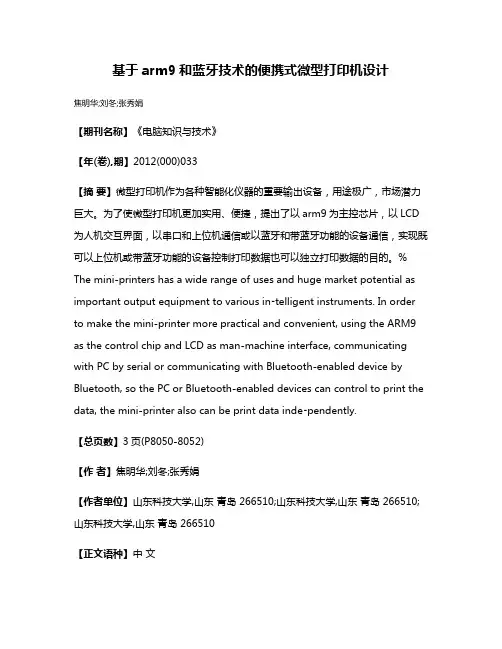

基于arm9和蓝牙技术的便携式微型打印机设计
