地埋式旋转喷头
地埋式伸缩喷头安装指导
2：管沟开挖安装
1、机械开挖管沟，深度 需达到设计要求； 2、人工清理管沟底部，沟底 如有坚硬物体必须清除； 3、保证管沟顺直，沟底 平整。
地埋设备安装点开挖
1、地埋设备安装点开挖 深度必须达到1.9~2.0m； 2、可以采用钩机开挖， 推荐使用钻土器开挖
管道和设备连接
1、管道安装、地埋设备 与管道连接要密封，不 2、地埋设备安装要保 证竖直，不能有倾斜；
（6）入冬时使用工具人工将设备和管道内杂质冲洗干净，将剩余水从管道末端排
除，防止管道和设备冻裂。
谢谢观看！
研发目的
产品结构
本文研发的地埋式自动伸缩一体化喷灌设备（专利申请号： 201310006949.8），由外至内包括顺次套接的套管1、一级 伸缩管2,以及升降式喷头4、旁通支管9，如图1所示。
结构设计
技术特点 ，喷头喷洒半径为15米 ，，整个喷头及伸缩装置埋设于地面下 35-40cm处，在水压力下自动伸出地埋进 行喷灌，伸出高度为0.8m。 。喷灌作业完成后可以通过人力用工具回 缩到耕作层以下，该设备在喷灌期间无需 对管拴实施套管或专用设施保护，大大减 少劳动强度，提高工作效率。
3、设备安装后，保证设备顶端
距离地面40cm；
能有漏点；
管道和设备连接
4、保证安装质量
土方回填
1、地埋喷灌设备安装完成后，可以在保
证设备竖直状态下，先预埋一部分，待管 道冲洗、试水试压后再完全填埋。
2、土方回填时，确保设备不会因为水试压
1、按照规范要求，对管网进行试水试压，
地埋式自动伸缩喷灌设备 安装指导
中灌顺鑫华霖科技发展有限公司 2018.4
产品介绍
目前使用的喷灌系统通常有两类，其一是固定式喷灌，其二是移动 式、半固定式管道喷灌系统。 固定管道式喷灌系统是目前最常用的喷灌系统，由于具有适应性强、 技术简单的特点，以及具有节水、节能、省工和增产等优点，广泛 用于粮食、露地蔬菜及其他经济作物。固定管道式喷灌系统不利于 机耕，尤其是在平原地区，田间的固定管道对机械很有妨碍，耕作 时经常碰坏出地竖管。尽管国外采用免耕法解决这一问题，但是在 我国，对于大田全固定式喷灌，审查时一般均予否定，理由是影响 机械化作业。 在我国大田通常采用移动式、半固定式管道喷灌系统。移动式、半 固定式管道喷灌系统搬运管道困难，尤其是刚刚喷过的土壤，还容 易伤苗和破坏土壤，所以尽量选用轻质管道，如薄壁金属管道和塑 料管道。考虑在刚喷完的位置移管困难，一般设计时都采用一套或 两套备用管道，因而增加了管道总用量。 为了解决现有技术的问题，因此，亟需研制一种非灌溉时不影响耕 作，灌溉时又能够省工省时的喷灌设备，同时还应满足经济合理、 经久耐用、便于推广应用等需求。
雨鸟产品参数
雨鸟喷灌喷头1800®系列地埋式散射喷头主要应用用于造型复杂的小块草坪、花圃、灌木等的灌溉。
增加止溢功能(SAM)可用于坡地或地块高程变化大的低处草坪和花圃：增加压力调节功能(PRS)可用于水源压力波动较大的系统。
1800系列：可配套所有雨鸟散射喷嘴；R系列喷嘴、U系列、MPR、VAN/HE-VAN和SQ系列Rotory 旋转喷嘴各零件耐腐蚀，可用于回收水系统和含有氯气及其他化学成分的水源中高强度不锈钢弹簧可靠、耐用。
1800系列地埋式散射喷头工作压力：1.0~4.8bar射程：0.9~7.3m接口：1/2”内螺纹结构尺寸顶部暴露直径：57mm整体高度：1802：102mm1804：152mm1806：238mm1812：406mm弹出高度：1802：51mm1804：102mm1806：152mm1812：305mmSA系列铰接接头主要应用用于连接地埋喷头和供水管道，使喷头位置能上下微调，防止由机械冲击引起的管道和喷头损坏。
特点方便调整喷头的安装高度。
柔性强，改性工程塑料。
型号SA-6050：长152mm，1/2”外螺纹×1/2”外螺纹SA-125050：长305mm，1/2”外螺纹×1/2”外螺纹SA-125075：长305mm，1/2”外螺纹×3/4”外螺纹SA-127575：长305mm，3/4”外螺纹×3/4”外螺纹3500系列地埋式旋转喷头主要应用该系列喷头适用于公园、游乐场、校园、工矿企业、街道等中小面积草坪灌溉。
运行范围工作压力：1.7~3.8bar流量：0.12~1.04m³/h射程：4.6~10.7m喷洒角度调节范围：40°~360°结构尺寸顶部暴露直径：29mm整体高度：3500-S：180mm3504：168mm升降高度：3500-S：102mm3504：102mm5000/5000+系列和5000+PRS系列地埋式旋转喷头主要应用：适用于公园.公共绿地或运动场等中型商用场所的灌溉，最远射程可达15.2米。
地埋式旋转喷头系列介绍
3500 系列埋藏式旋转喷头
• 顶部扇形调节 • 带六种雨帘喷嘴 • 全圆和扇形于一体 • 喷嘴和过滤网易维护 • 可选择 NP 顶盖 和 SAM™止溢阀
3500 系列埋藏式旋转喷头
•顶部扇形调节，操作简单，更换喷嘴方便； •射程（4.6-10.7m)调节螺钉可减少射程35%；
3500 系列埋藏式旋转喷头
•用5004 UPG轻松更换 PGP喷头 芯
5000系列地埋式旋转喷头
5000 系列喷头喷嘴
▪ 5 年的质量保证
5 YEAR
WARRANTY
5000 系列埋藏式旋转喷头
5000 系列喷头安装图
地面 5004喷头
对丝 弯头 弯头 PVC支管 PVC三通
5000系列地埋式旋转喷头
6500 系列埋藏式旋转喷头
过滤网易维护
3500 系列埋藏式旋转喷头
内部结构
3500 系列埋藏式旋转喷头
3500 系列喷头
• 3年的质量保证
3 YEAR
WARRANTY
5000 系列埋藏式旋转喷头
5000 系列埋藏式旋转喷头
•工作压力 1.7- 4.5 bar •射程 7,0 - 15,2 m •升起高度4" (10,2 cm) •接口内螺纹 3/4"
5000 系列埋藏式旋转喷头
▪ 顶部调节 ▪ 带系列喷嘴 ▪ 全圆和可调扇形于一体 ▪ 新一代压力调节装置（3.1bar) ▪ 可选 NP 顶盖和 SAM™ 止溢阀
5000 系列埋藏式旋转喷头
5000 系列喷头
▪ 顶部调节 ▪ 喷头顶部有橡胶帽
5000 系列埋藏式旋转喷头
5000 系列喷头喷嘴
6500系列地埋式旋转喷头
地埋升降式喷头结构原理
地埋升降式喷头结构原理地埋升降式喷头是一种常见的喷水设备，广泛应用于公共场所的花坛、草坪、广场等地方。
它的设计原理主要包括喷水装置、升降装置以及控制系统等部分。
喷水装置是地埋升降式喷头的核心部分。
它通常由喷嘴、喷口、喷水管道和喷水泵等组成。
喷嘴是喷水装置的出水口，通常由不锈钢材质制成，具有耐腐蚀的特点。
喷口是控制喷水形状和喷水角度的部件，可以根据需求进行调整。
喷水管道是将水源引导到喷嘴的通道，通常采用PVC或不锈钢管材制成，具有良好的耐压性和耐腐蚀性。
喷水泵是提供喷水装置所需水压的设备，通常采用电动泵或水力泵等。
升降装置是地埋升降式喷头实现起升和下降功能的部分。
它通常由电动机、传动装置和升降杆等组成。
电动机是驱动升降装置运行的动力源，通常采用直流电动机或交流电动机。
传动装置是将电动机的旋转运动传递给升降杆的装置，常见的传动方式有齿轮传动、链条传动等。
升降杆是连接喷水装置和升降装置的部件，通常采用不锈钢材质制成，具有良好的耐腐蚀性和强度。
控制系统是地埋升降式喷头实现自动化控制的关键。
它通常由控制器、传感器和电源等组成。
控制器是控制整个系统运行的核心部件，可以根据预设的程序实现喷水装置的起升、下降、定时开关等功能。
传感器是监测环境信号的设备，常见的传感器有光感传感器、雨水传感器等，可以实现根据环境条件自动调节喷水装置的功能。
电源是提供整个系统所需电能的设备，通常采用交流电源或太阳能电池等。
地埋升降式喷头的结构原理包括喷水装置、升降装置和控制系统三个部分。
喷水装置是实现喷水功能的核心部分，升降装置是实现起升和下降功能的关键，控制系统是实现自动化控制的重要组成部分。
这种结构原理的地埋升降式喷头具有结构简单、操作方便、喷水效果好等优点，广泛应用于公共场所，为人们带来美丽与舒适。
地埋喷头分类
地埋喷头分类
地埋喷头是灌溉系统中的重要组成部分之一，主要用于润水和洒水。
根据使用范围、
喷淋方式、喷水角度和材料等，可以将地埋喷头分为不同的类型。
一、按使用范围分类
1.农田地埋喷头：主要用于灌溉农田或果林等，能够均匀地将水分送到每个作物的根部。
2.公共绿地地埋喷头：主要用于城市公共绿地的灌溉，能够在保证绿地美观的同时，
有效地利用水资源。
3.运动场地埋喷头：主要用于各种运动场地，能够为运动员提供清洁、润滑的场地环境。
4.工厂车间地埋喷头：主要用于工厂车间的清洁和降温等，能够提高生产效率和工人
的劳动环境。
二、按喷淋方式分类
1.旋转式地埋喷头：可以360度旋转，喷水范围广，适用于各种场景。
2.扇形式地埋喷头：可以将水流以扇形喷射出来，一般用于大面积的灌溉。
三、按喷水角度分类
2.半圆角度地埋喷头：能够喷出180度的水流，适用于需要一侧灌溉的场景。
4.点式喷水地埋喷头：以点状喷射出水流，适用于更为细微的喷水场景。
四、按材料分类
1.塑料地埋喷头：成本低廉，适用于多数场景。
2.不锈钢地埋喷头：经久耐用，适用于高端场景。
3.铜质地埋喷头：外观美观，适用于装饰场景。
总之，不同类型的地埋喷头在灌溉系统中拥有各自的特点和适用场合，根据实际需要，可以选择合适的地埋喷头来进行安装和使用。

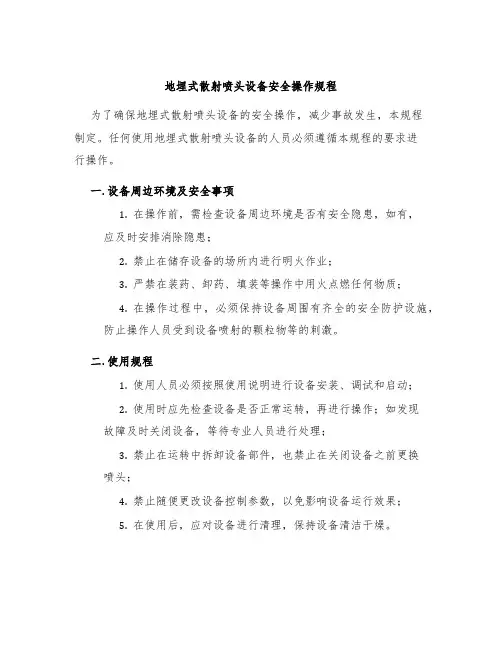

地埋式散射喷头设备安全操作规程
地埋式散射喷头设备安全操作规程
为了确保地埋式散射喷头设备的安全操作，减少事故发生，本规程
制定。
任何使用地埋式散射喷头设备的人员必须遵循本规程的要求进
行操作。
一. 设备周边环境及安全事项
1.在操作前，需检查设备周边环境是否有安全隐患，如有，
应及时安排消除隐患；
2.禁止在储存设备的场所内进行明火作业；
3.严禁在装药、卸药、填装等操作中用火点燃任何物质；
4.在操作过程中，必须保持设备周围有齐全的安全防护设施，
防止操作人员受到设备喷射的颗粒物等的刺激。
二. 使用规程
1.使用人员必须按照使用说明进行设备安装、调试和启动；
2.使用时应先检查设备是否正常运转，再进行操作；如发现
故障及时关闭设备，等待专业人员进行处理；
3.禁止在运转中拆卸设备部件，也禁止在关闭设备之前更换
喷头；
4.禁止随便更改设备控制参数，以免影响设备运行效果；
5.在使用后，应对设备进行清理，保持设备清洁干燥。
三. 发生事故的处理
一旦发生事故，应即刻停止设备，通知相关人员进行紧急处理，同时应立即组织进行现场清理和抢救。
当发生造成人身伤害等严重后果的事故时，则需要向相关部门报告，并协助调查原因，严格按照有关规定处理后事。
四. 结束语
地埋式散射喷头是一种危险品设备，必须在严格的管理和操作下才能发挥其效用。
在操作过程中，一定要严格按照规程和使用说明进行操作，严格遵守安全管理制度，才能最大程度地减少事故。
对于操作人员来说，熟知相关规范和标准，全方位掌握设备的性能特点和安全操作方法，才有更好的保障操作的安全和保障设备的正常运行。
喷灌系统造价
TORO TR70地埋式旋转喷头流量1.52-6.18m3/h，射程7.5-21.7m 工作流量1.52-18m3/h 工作压力1.7kg/cm2-7kg/cm2TORO P220-23-58两寸电磁阀10只433*10=4330元TORO 电磁阀阀门箱10只TORO CC系列控制器2台3127*2=6254元TORO TR70埋地旋转喷头44只950*44=41800元TORO 一寸提升管44只TORO TRS雨量感应器2台325*2=650元（RSD-BEx/RSD-CEx ）多级离心泵（大操场）流量25m3/h，扬程60m 1台3430元多级离心泵（小操场）流量25m3/h，扬程60m 1台3430元控制电线据实De40（镀锌钢管）292m 292*20.648 6029.216元De63（镀锌钢管）292m 292*33.64 9922.88元De75（镀锌钢管）527.5m 527.5*51.504 27168.36元De75（镀锌钢管）40m 40*51.504 2060.16元储水箱（订做）200m3 (单个：3.3*4*3.3) 360*260 93600元潜水泵流量40m3/h，扬程12m 1230元水下曝气装置离心鼓风机16.6m3/min 56kpa 19000元人工湖防渗漏据实总计：电线费+人工湖防渗透费+218904.616元TR70P喷头的喷嘴技术参数表（25度喷射仰角）喷嘴型号压力kg/cm2射程m流量m3/h喷嘴型号压力kg/cm2射程m流量m3/h7.0 3.0 13.0 1.6320.03.0 16.44.043.5 13.2 1.72 3.5 16.94.254.0 13.6 1.83 4.0 17.7 4.464.5 13.7 1.94 4.5 18.3 4.655.0 13.6 2.06 5.0 18.7 4.855.5 13.4 2.18 5.5 19.2 5.086.0 13.4 2.26 6.0 19.8 5.156.5 13.7 2.39 6.5 20.4 5.407.0 14.0 2.55 7.0 20.8 5.749.0 3.0 13.8 1.8724.03.0 17.04.073.5 14.1 1.91 3.5 17.5 4.274.0 14.5 1.98 4.0 18.3 4.454.5 14.8 2.07 4.5 18.9 4.705.0 15.1 2.17 5.0 19.4 4.975.5 15.5 2.27 5.5 20.1 5.246.0 15.8 2.29 6.0 20.3 5.476.5 16.0 2.44 6.5 20.8 5.707.0 16.2 2.66 7.0 21.4 5.9212.0 3.0 15.8 2.2227.03.0 17.44.513.5 16.2 2.40 3.5 18.14.844.0 16.6 2.59 4.0 19.25.264.5 16.9 2.75 4.5 20.05.615.0 17.1 2.91 5.0 20.5 5.885.5 17.4 3.06 5.5 20.76.086.0 17.6 3.21 6.0 20.9 3.316.5 17.9 3.35 6.5 21.3 6.547.0 18.3 3.52 7.0 21.7 6.7716.0 3.0 16.4 3.313.5 16.9 3.494.0 17.7 3.654.5 18.3 3.835.0 18.7 4.015.5 19.2 4.196.0 19.8 4.39 6.5 20.4 4.587.0 20.8 4.76QY型潜水泵型号及规格功率（kW）扬程（m）流量（m3/h）管径（m m/英寸）QY100-4.5-2.2 2.2 4.5100150/6 QY65-7-2.2 2.2765100/4 QY40-12-2.2 2.21240Mar-80 QY25-17-2.2 2.2172565/2.5 QY15-26-2.2 2.22615Feb-50 QY10-32-2.2 2.2321040/1.5 QY8.4-40/2-2.2 2.2408.440/1.5 QY160-4-334160150/6 QY65-10-331065100/4 QY40-16-331640Mar-80 QY25-26-33262565/2.5 QY15-36-333615Feb-50 QY12.5-40-334012.5Feb-50 QY8.4-50/2-33508.440/1.5 QY10-54/3-335410Feb-50 QY250-3.5-44 3.5250200/8 QY160-6-446160150/6 QY100-9-449100150/6 QY65-14-441465100/4 QY40-21-442140Mar-80 QY25-32—44322565/2.5 QY12.5-50-445012.5Feb-50 QY10-60/2-446010Feb-50 QY10-72/4-447210Feb-50 QY250-5-5.5 5.55250200/8 QY100-13-5.5 5.513100150/6 QY65-20-5.5 5.52065100/4 QY40-28-5.5 5.52840Mar-80 QY25-40-5.5 5.5402565/2.5 QY10-84/3-5.5 5.58410Feb-50 QY350-5-7.57.55350200/8 QY200-12-7.57.512200150/6 QY160-12-7.57.517160150/6 QY65-25-7.57.52565100/4 QY40-38-7.57.53840Mar-80 QY25-60/2-7.57.5602565/2.5 QY10-110/4-7.57.511010Feb-50 QY10-90/5-5.5 5.59010Feb-50QY18-84/4-7.57.58418Feb-50QY40-58/2-11115840Mar-80QY65-42/2-11114265100/4QY18-128/6-111112818Feb-50QY10-165/6-111116510Feb-50QY25-90/3-1111902565/2.5QY25-120/4-151********/2.5QY40-84/3-15158440Mar-80QY65-60/3-151********/4QY80-90/3-30309080100/4/china/chanpinyuyingyong/shenghuoshuibeng/gdl.html（/offer/121437821.html）。
园林灌溉设备的介绍-地埋式伸缩喷头
园林灌溉设备的介绍－地埋式伸缩喷头核心提示：1、喷头结构：喷头由①喷头基座、喷头体外壳②喷嘴与升降圆柱体③强力弹簧④喷头顶盖板⑤调节或驱动装置⑥过滤器⑦转向限位装置⑧1、喷头结构：喷头由①喷头基座、喷头体外壳②喷嘴与升降圆柱体③强力弹簧④喷头顶盖板⑤调节或驱动装置⑥过滤器⑦转向限位装置⑧密封环套等组成2、喷头分类：可分为固定式喷洒和旋转式喷洒二类。
A、固定式散射型伸缩喷头1）园形散射型可调伸缩喷头：在喷头上设有可调装置，使喷洒面为全园喷洒和不同角度的喷洒。
2）方形散射可调伸缩喷头：通过更换不同类型的喷嘴，控制喷射距离形成方形、矩形喷洒面。
B、旋转射流伸缩式喷头根据驱动喷头旋转的方式不同，可分成下述几种类型：1）撞击摇臂伸缩喷头：这是最早的伸缩式喷头，把摇臂喷头放入外壳体内，摇臂通过机械和水力作用，撞击喷头旋转，达到均匀喷洒的目的。
摇臂式喷头可调节旋转角度和喷射距离，水形优美，喷洒均匀，工作压力较低，喷距大，多用于较大面积的草坪上使用。
2）园球驱动伸缩喷头：这种驱动方式常用于喷洒半径较小的喷头，结构较简单，多用于小片绿地的灌溉。
3）齿轮驱动旋转伸缩喷头：这是一种结构较复杂的喷头，生产工艺难度大，要求精度高，材质优良，世界上只有几家大的生产厂商制造。
其优点是：水利性能良好，运行稳定可靠，工作压力范围大等。
驱动喷头旋转的齿轮，多安排在中轴线上（见图1—5），调节部位亦居中。
3、自动控制设备地埋式伸缩喷头安装在固定式管道系统上，多采用自动控制设备。
1）自动控制器：根据灌溉管理人员输入的管理程序，安排对植物的开始灌溉时间、延续时间及灌水周期等，向电磁阀发出电信号开启和关闭灌溉系统。
2）摇控及接收器：可在远距离操纵自动控制器。
3）电磁阀：这是一种隔膜阀，阀腔内由一个特制的橡胶隔膜隔开，隔膜在水压作用下上升，打开阀门，隔膜又在水压作用下落下隔膜，回复腔内，关闭阀门。
而阀上的电磁头的作用是驱使金属塞上下运动，堵塞或打开阀门的上、下游通道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
备选功能
滑动离合左边界测距装置 自冲装置 标准仰角和低仰角喷嘴 雨帘喷嘴 5年保修
标准配置
• 如标准喷雾装置的棘轮滑动离合器装置
中、近距离灌溉
标准配置
• 颜色标记雨帘喷嘴，3 个出水口，以达到最佳的远、 • 可简易地在顶盖上调节角度从40°至360° • 过滤网拆换方便 • SAM止溢阀 • 5年保修
标准配置
SA系列摆动组件
• 可以快速调整喷头角度 • 预装配单元降低了安装成本和时间 • 3年保修
0.17到2.19立方米/小时
14.4到137.4升/分钟
灌木型：17.8厘米 弹升高度16.8厘米 NPT（20/27）
灌木型：10.2厘米 灌木型：19.7厘米 弹升高度 18.5厘米或24.5厘米 NPT（20/27）
10.2厘米 21.6厘米
0.86到8.24立方米/小时
12.7厘米 25.7厘米
• 防止人为破坏
• 加强铜轴增加侧面撞击耐久性 • 水润滑齿轮驱动 • 角度记忆功能 • SAM止溢阀 • 5年保修 • 融全圆和扇形喷洒于一体 • 独立的左右边界角度调节
• 流量关闭装置(PL)-“绿色盖”。 • PRS (R)流量优化技术。
备选功能
• SAM止溢阀防止低水头排水造成的泥泞和 • 紫色盖（NP）易于识别非饮用水系统
• SAM止溢阀 • 不锈钢升降柱（SS）用于公众绿地，防止人为 • 紫色盖（NP）为非饮用水系统
损坏（可用于4和6"型号）
45巴压力调节器减少了用水，为每个旋转喷头 提供精确的流量，使侧线均衡喷水， 消除喷雾和雾化。
无需通过来回于控制器或阀门则可实现 冲洗和喷射旋转喷头，减少了停工时间。
• 更换喷嘴时，无需更改自调喷嘴定位器 • 高强度不锈钢弹簧确保喷头升降自如
3500
4.6米到10.7米
住宅和轻型商用
地埋式旋转喷头
轻型和重型商用
5Байду номын сангаас00
7.6米到15.2米
6504
45
Feet
射程
15 20
11.9米到19.8米
55
8005
3500 系列
1.7到3.8巴
25
30
35
9-21毫米/小时
5000 系列
1.7到4.5巴
40
50
11.9米到24.7米
60
5至26毫米/小时
Falcon® 6504 系列
9至29毫米/小时 2.1到6.2巴
10.8到82.2升/分钟 0.66到4.93立方米/小时
65
70
8005 系列
3.5到6.9巴
75
80
12至31毫米/小时
2.0到17.4升/分钟
10.2厘米
0.12到1.04立方米/小时
（附流量关闭装置）
3.0到36.6升/分钟
NPT或BSP（26/34）
NPT或BSP（26/34）
标准配置
• 含6个雨帘喷嘴的喷嘴树，以提供优越的性能 • 只需要使用螺丝刀即可实现顶部角度调节 • 适合中短距离应用 • 过滤网拆换方便 • 3年产品保修
侵蚀土壤
标准配置
• • • • •
• 可迅速检查角度/加快速度 • 双重作用，密封圈有效阻止砂石进入内部
备选功能
• 颜色标记雨帘喷嘴，3 个出水口，以达到 最佳的远、中、近距离灌溉
• 不锈钢升降柱（SS）用于公众绿地，防止人为损坏 • 紫色盖（NP）为非饮用水系统 • 高速旋转（HS）“茶色盖”
备选功能
• 不锈钢升降柱（SS）用于公众绿地，防止人为损坏 • 紫色盖（NP）为非饮用水系统
标准配置
5000系列MPR喷嘴
• 同一区域散射喷头和旋转喷头混合使用 • 15.2毫米/小时的喷灌强度（同旋转喷嘴一样） • 三个喷嘴树：7.6米、9.1米和10.7米
标准配置
压力调节铰接
旋转喷头配件
• 预装配单元降低了安装成本和时间 • 每个TSJ-PRS的调节压力预设为一个标准值 • 3/4"摆动接头3.1巴，1"摆动接头4.8巴
