新型铁合金矿热炉环保节能设计与分析
最新矿热炉设计方案
（1）电耗值随原料成分，制成品成分，电炉容量等的不同而有很大差异。
这里是约值。
二结构特点矿热炉是一种耗电量巨大的工业电炉。
主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。
采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。
（2）电极把持器。
大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。
大型矿热炉一般采用无烟煤，四、矿热炉主要设备1．主要设备：本设计选用矮烟罩半封闭固定式矿热炉，主要设备选择如下：1.1炉体炉体是由炉壳、炉衬、炉底支撐等构成，炉壳采用14~18mm厚钢板焊接而成的圆筒体，外部焊接有加强筋，以保证炉体具有足够的强度。
炉底采用18～20㎜厚钢板，炉体采用25～30#工字钢支撑，自然通风冷却炉底，炉壳设有1～2个出料口，炉衬采用高铝耐火砖和自焙碳砖无缝砌筑新工艺，炉墙厚度为460～690㎜，外敷20㎜厚硅酸铝纤维板。
炉底碳砖厚度为800～1200㎜。
炉口采用碳化硅刚玉砖，流料槽采用水冷结构。
根据需要也可增加水冷炉门。
1.2矮烟罩采用全水冷结构或水冷骨架和耐热混凝土的复合结构。
其高度以满足设备维修的需要，全水冷结构采用水冷骨架、水冷盖板和水冷壁及水冷围板。
水冷骨架采用16～20#槽钢制成，三相电极周围内盖板采用无磁不锈钢板制成，外盖板及围板采用Q-235钢板制作，并设有极心圆调整装置和三相电极水冷保护套和绝缘密封装置。
水冷骨架和耐热混凝土复合结构采用烟罩侧壁由金属构件立柱支撑并通水冷却，四周用耐火砖砌筑而成，侧壁上设有三个操作门，在炉内大面上，开启方向是横向旋转式，上部有二个排烟口，与其相联的是二个立冷弯管烟道，直通烟囱或除尘装置。
铁合金冶炼中的能耗与节能措施
铁合金冶炼中的能耗与节能措施1. 前言铁合金作为一种重要的合金材料，在钢铁、有色金属等领域具有广泛的应用。
铁合金的冶炼过程是一个高能耗的过程，因此，研究铁合金冶炼中的能耗和节能措施对于降低生产成本和保护环境具有重要意义。
2. 铁合金冶炼的能耗分析铁合金冶炼的能耗主要来自于还原剂的制备、炉料的加热和铁合金的精炼等过程。
其中，焦炭是铁合金冶炼中最重要的还原剂，其制备过程能耗较大。
此外，炉料的加热需要消耗大量的能源，而铁合金的精炼过程也需要大量的能量。
3. 节能措施为了降低铁合金冶炼的能耗，可以采取以下措施：3.1 优化炉料结构炉料结构对于铁合金冶炼的能耗有重要影响。
优化炉料结构，可以提高冶炼效率，降低能耗。
例如，采用高比例的废钢可以降低炉料中的焦炭消耗，从而降低能耗。
3.2 提高炉衬材料的热导率炉衬材料的热导率对于炉料的加热速度有重要影响。
提高炉衬材料的热导率，可以加快炉料的加热速度，从而降低能耗。
3.3 采用先进的冶炼技术采用先进的冶炼技术，可以提高冶炼效率，降低能耗。
例如，采用直接还原铁的冶炼技术，可以减少冶炼过程中的能源消耗。
3.4 回收利用废气铁合金冶炼过程中产生的废气中含有大量的热能，回收利用废气，可以降低能耗。
例如，通过废气回收装置，将废气中的热能转化为电能，从而降低能耗。
4. 结论铁合金冶炼中的能耗问题是一个复杂的问题，需要从多个方面进行考虑。
通过优化炉料结构、提高炉衬材料的热导率、采用先进的冶炼技术和回收利用废气等措施，可以有效降低铁合金冶炼的能耗。
5. 节能潜力分析铁合金冶炼过程中的节能潜力主要集中在提高能源利用效率和降低能源损失两个方面。
具体措施如下：5.1 提高能源利用效率提高能源利用效率是降低铁合金冶炼能耗的关键。
这可以通过优化工艺参数、提高设备性能和采用高效节能设备来实现。
例如，优化炉内燃烧过程，提高焦炭的利用率，从而减少能源消耗。
5.2 降低能源损失降低能源损失主要通过改善炉体结构和提高炉内温度分布来实现。
铁合金冶炼设备与工艺的节能与环保技术创新研究

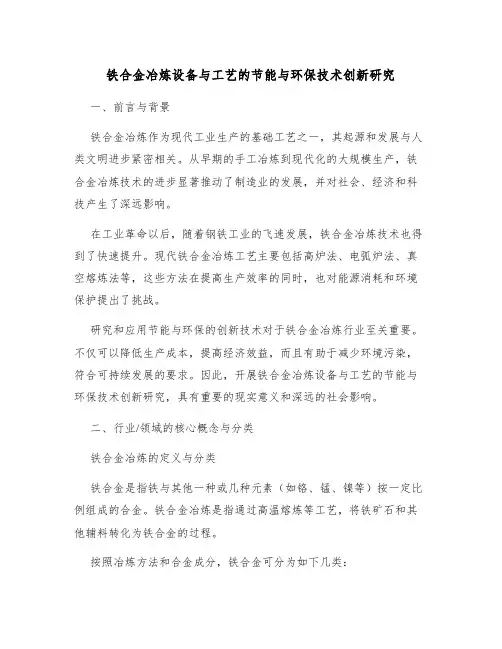

铁合金冶炼设备与工艺的节能与环保技术创新研究一、前言与背景铁合金冶炼作为现代工业生产的基础工艺之一，其起源和发展与人类文明进步紧密相关。
从早期的手工冶炼到现代化的大规模生产，铁合金冶炼技术的进步显著推动了制造业的发展，并对社会、经济和科技产生了深远影响。
在工业革命以后，随着钢铁工业的飞速发展，铁合金冶炼技术也得到了快速提升。
现代铁合金冶炼工艺主要包括高炉法、电弧炉法、真空熔炼法等，这些方法在提高生产效率的同时，也对能源消耗和环境保护提出了挑战。
研究和应用节能与环保的创新技术对于铁合金冶炼行业至关重要。
不仅可以降低生产成本，提高经济效益，而且有助于减少环境污染，符合可持续发展的要求。
因此，开展铁合金冶炼设备与工艺的节能与环保技术创新研究，具有重要的现实意义和深远的社会影响。
二、行业/领域的核心概念与分类铁合金冶炼的定义与分类铁合金是指铁与其他一种或几种元素（如铬、锰、镍等）按一定比例组成的合金。
铁合金冶炼是指通过高温熔炼等工艺，将铁矿石和其他辅料转化为铁合金的过程。
按照冶炼方法和合金成分，铁合金可分为如下几类：•高炉铁合金：主要是通过高炉法冶炼得到的铁合金，如锰铁、硅铁等。
•电弧炉铁合金：通过电弧炉法冶炼，如不锈钢、工具钢等。
•真空熔炼铁合金：在真空条件下进行熔炼，用于特殊要求的合金。
特征、应用领域及市场潜力各类铁合金的特征与应用领域各有不同：•高炉铁合金：生产工艺成熟，应用广泛，主要用于钢铁生产中的合金化。
•电弧炉铁合金：适应性强，可用于多种合金的冶炼，特别是不锈钢等高品质合金。
•真空熔炼铁合金：具有精确控制成分和纯净度的优势，适用于航空航天等高端领域。
在市场潜力方面，随着工业自动化和高端制造的发展，对高品质铁合金的需求不断增长，市场潜力巨大。
行业/领域与其他相关领域的交叉与融合铁合金冶炼行业与其他领域的交叉与融合表现在：•与材料科学的交叉：通过研究新的材料制备方法，提高铁合金的性能。
•与能源技术的融合：通过节能技术的应用，降低能源消耗，减少碳排放。
环保理念下矿热炉节能设计策略分析
环保理念下矿热炉节能设计策略分析摘要最近几年，我国的能源短缺问题越来越严重，我国政府制定了多项节能降耗的制度方针，为优化能源结构、提升能源使用效率提供了重要的方向指引。
矿热炉作为能源消耗量大的机械工业设施，必须进行节能降耗设计，为机械生产、工业冶炼做出更大的贡献。
基于这一目标，对矿热炉的概念、结构进行简单地阐述分析，详细探讨矿热炉节能降耗的方法举措，并提出一系列切实可行的节能设计方案，有助于减少矿热炉的能源损耗，产生更大的经济效益和环境效益。
关键词：环保理念；矿热炉；节能设计一、矿热炉的概念及结构冶金矿热炉是机械生产、金属冶炼中不可或缺的一部分，在还原冶炼矿石、碳质还原剂、硅铁生产等作业中发挥着重要的职能作用。
矿热炉通常由炉壳、炉衬、炉盖、水冷系统、除尘系统、把持器、上下料、烧穿器等几部分组成。
一般情况下，矿热炉的能源使用效率维持在0.5-0.8之间，如果能源使用效率低于这个区间，也就意味着矿热炉的能量损耗过于庞大，所产生的经济效益也会大打折扣。
矿热炉在使用过程中，往往会受到环境温度、人为操作、炉体结构等多种因素的影响，导致能量使用效率降低，这与我国政府提倡的节能环保、可持续发展不相符，因此基于环保理念，对矿热炉的节能设计展开全面细致地分析研究，具有重要的实践价值。
二、矿热炉的节能降耗措施（一）提高能源循环利用效率矿热炉在运行过程中，内部循环水通常在45摄氏度左右，在循环过程中损失的热量是不容忽视的，如果将这些热量损失充分利用起来，能够有效提升矿热炉的节能效果。
相关人员可以在保证矿热炉正常运行的情况下，利用高温循环水来补充设备内部的软化水和低温凝结水，从而提升矿热炉的产气量，矿热炉的整体余热利用率也能再上一个台阶。
在节能环保理念下，人们可以对传统的矿热炉进行结构优化，利用水冷梁制作炉罩，并铺设一些耐火材料，在炉罩的内外环梁、支撑钢梁、斜梁、直梁等位置都加装冷却通水装置，此外在矿热炉的铜瓦、集电环、导电铜管、保护环等位置加装水冷却设计，使得所有的冷却水装置都能发挥出最大效用，充分利用循环水提升矿热炉的能量使用效率。
铁合金行业的能源利用与环境保护-管理资料
铁合金行业的能源利用与环境保护-管理资料铁合金行业的健康发展，不仅仅要保障已有的产品及其生产工艺做到节能减排，能源与环境是制约铁合金工业生产发展的主要障碍，。
综合媒体3月18日报道，铁合金行业的节能减排，要以生产工艺为核心，进行各方面的工艺改进和产品研发。
就目前的情况而言，中国铁合金行业节能减排的重点工作则是改进冶炼工艺、提高产品质量，加强环保和二次能源利用工作。
除此之外，还要积极进行新产品、新工艺的开发，改善产品结构。
铁合金是一种高载能的工业产品，要提高企业的竞争力，就必须大幅降低产品成本，这主要通过降低能耗来实现。
目前，国内90%以上的铁合金产品是由电炉生产的，主要消耗为电能。
降低矿热炉冶炼电耗已成为近年来各铁合金企业的努力目标。
目前，中国现行的电价标准已高于国际价格水平，而且铁合金生产已无电价优惠政策，铁合金行业尚存的优势为碳质还原剂和劳动力，而这个优势在成本中所占的比例并不大，因此，铁合金行业的节能降耗主要是节约电力。
《钢铁企业—铁合金单位产品能源消耗限额标准》已于2007年10月20日通过国家能源标准管理委员会主持的专家审定，并于当年10月28日呈报国家有关部门批准。
《钢铁企业—铁合金单位产品能源消耗限额标准》限额值的执行，将使近30%左右产能的铁合金设备面临处罚，责令整改甚至被淘汰。
调整炉料结构、实施精料入炉对节能的影响非常突出。
近10年来，铁合金电炉生产采用精料的水平有了明显的提高，各国铁合金工业界都充分认识到精料是电炉铁合金增产节电的重要环节，并相应采取了许多行之有效的技术措施。
对于目前已基本成熟的铁合金生产工艺而言，要改进生产工艺，就需要加强对生产过程的控制，减少不必要的能耗损失和人员配置。
一方面，各企业可根据各铁合金产品冶炼工艺的特点，从生产工艺出发，以产品质量为前提，缩短工序时间，完善操作制度，取消不必要的中间环节;另一方面，电炉炉衬是提高电炉使用效率使电炉长寿的关键所在。
12500kVA矿热炉烟气净化系统设计方案及技术
12500kV A矿热炉烟气净化系统设计方案及技术一、设计依据1．本设计依据冶金工业部《钢铁工业烟气净化技术政策规定》第七章“铁合金电炉烟烟气净化”中有关规定。
2．废气排放执行GB9078-1996《工业炉窑大气污染物排放标准》中一级排放标准。
3．产生的噪声执行GB12348-90《工业企业厂界噪声标准》之规定，即厂界噪声白天≤65db,夜间≤55db。
二、设计目标：1．烟气排放浓度<50mg/Nm3.系统除尘效率>99.8%。
2. 回收的硅粉其含SiO2量≥92%。
3．投资省、结构合理、维护简便，运行费用低。
三、设计参数（由厂家提供或设计手册）12500KVA矿热炉矮烟罩，半封闭式，一般情况下的烟气排放工艺参数：1、炉罩烟气量：70000Nm3/h( 标态)2、烟气温度：450 ℃3、烟气含尘浓度：3.6-5g/Nm3低压脉冲除尘系统一、概述：负压过滤式除尘系统在硅粉予处理器前端与正压过滤式没有区别。
区别在于除尘器设在主引风机前端（入口前），净化后的烟气是通过烟囱排放的。
与传统的负压过滤反吹清灰所不同的是此方案采用的是负压过滤脉冲清灰方式，所选除尘设备是：JDDM系列长袋低压脉冲布袋除尘器。
此项技术的成功应用改变了传统的负压过滤式除尘器投资大，设备体积大，清灰效果不够，设备运行阻力偏高等缺陷，脉冲清灰方式布袋除尘器应用在铁合金矿热炉上，确实是国内最新的除尘技术。
它的特点是：（1）投资省，占地面积小。
该设备选用的新型复合滤料与玻纤滤料相比其耐磨性、抗折性及剥离强度有明显提高，即能耐高温，又能提高过滤风速，是玻纤滤料的一倍，相应地减少了除尘器过滤面积，是玻纤滤袋除尘器过滤面积的一半，设备重量比较轻50%。
达到了降低投资成本，减少占地面积的目的。
（2）清灰效果好。
清灰效果是除尘器使用的关键因素，该设备采用大口径淹没式直通脉冲阀，喷吹阻力小，气压低，清灰瞬间喷吹压力达到2000pa，强力清灰彻底、效果好。
新型铁合金矿热炉环保节能设计与分析
新型铁合金矿热炉环保节能设计与分析作者：唐凤初作者单位：湖南铁合金集团有限公司湘乡中国 411400相似文献(3条)1.期刊论文唐凤初.T ang Fengchu新型矿热炉环保节能设计与分析-铁合金2008,39(1)介绍了一种新型封闭式矿热炉的除尘净化系统和入炉料预热系统的工艺设计和节能原理.烟气在全封闭电炉中燃烧,利用高温烟气携带的热量对入炉料进行干燥、预热和预还原,达到节能目的.2.期刊论文铁合金专利-铁合金2001,32(2)铁合金专利公开号：1194309公开日：1998.09.30发明名称：电子元件的Fe-Ni合金发明人：小野俊之深町一彦本发明提供用于电子元件的具有提高的蚀刻系数的Fe-Ni合金材料，其特征是按重量计其由30%～55%的Ni，0.8%或更少的Mn，0.0030%～0.0100%的N，0.02%或更少的AI，剩余量的Fe和不可避免的杂质组成，并量好有0.01%或更少的C，0.03%或更的Si，0.005%或更少的S，0.005%或更少的P，0.0100%或更少的0。
通过将N和AI含量限制在一定的范围内，并最好将C，Si，P, S和O的含量限制在一定的水平以下，Fe-Ni合金材料具有很高的蚀刻系数，可产生良好的蚀刻表面而无气泡产生。
[孔立军摘]公开号：1220320公开日：1999.06.23发明名称：含硫铁基高温自润滑耐磨合金及其制备方法发明人：刘近朱高金堂毛绍兰刘维民本发明公开一种含硫铁基高温自润滑耐磨合金及其制备方法。
含硫铁基高温自润滑耐磨合金的化学成分(质量分数)为Cr：8.0%～24%，Mo：6.0%～18%，Ni：2.0%～6.0%，Cu：0～2.0%，S：1.5%～5.5%，余量为Fe，采用中频感应熔炼、熔模铸造成型工艺制备。
合金的密度为7.24～7.96g/cm3，硬度为HRC35～45。
该合金具有良好的机械强度，耐热性及高温抗氧化性，并在20～600℃的温度范围内呈现低摩擦、耐磨损且不损伤对偶的摩擦学特性，适合制做内燃机引擎阀座、透平机废门和高温机械密封环及其它高温机构的摩擦学部件。
矿热炉的环保节能措施
矿热炉的环保节能措施矿热炉是用于冶炼金属的重要设备，但在其运营过程中，存在着严重的环保和能源浪费问题。
因此，为了保护环境、降低生产成本，必须采取一系列的环保和节能措施。
本文将介绍一些可行的措施。
增加热回收系统现在，越来越多的企业已经开始使用热回收技术，通过收集烟气中的余热来预热天然气或空气，从而节省能源和减少排放量。
同样，矿热炉也可以安装热回收系统。
这个系统将在炉膛内的烟气富含高温高热量的烟气将会用于加热原料物料，降低燃气的消耗量，从而减少不必要的能源浪费。
合理调整燃烧参数燃烧参数的合理调整也是实现矿热炉节能的重要手段。
例如，可以使用预混燃气技术，通过加入适量的氢气、氧气等气体，可以在延长燃烧时间的同时降低温度，降低NOx等有害物质的产生。
此外，还要合理选择燃料种类，优化燃烧风量、燃烧时间和燃烧空间，尽量降低温度差，减少能源损失。
采用高效热障涂层技术矿热炉的壁面温度非常高，会造成大量能量的散失。
为了减少这种散失，可以在炉体表面喷涂热障涂层（TBC）。
TBC可以起到隔热保温的作用，有效提高了温度和热量的利用率，降低了耗能量和排放量。
优化热废气处理系统热废气处理系统是炉外部分。
在炉的周围，需要有一个废气处理系统。
废气处理系统通常采用烟气净化技术，而烟气净化技术有干法和湿法两种。
干法是通过过滤纸，来过滤废气中的颗粒物，而湿法是将废气和水混合，在氧气的作用下，将废气中的有害物质转化为无害物质，从而达到净化的目的。
针对不同的矿热炉，可采用不同的热废气处理系统，达到优化使用的效果。
加强清理维护在矿热炉正常运行的过程中，由于加工物料的存在和烟气排放形成的烟囱堵塞，会在炉体内部留下一些物质，影响炉的正常工作。
如果经常对矿热炉进行维护清理，可以避免炉内的物质积累，保证炉的正常工作，提高使用寿命，也可以降低不必要的能耗和排放量。
总结以上是矿热炉的一些环保节能措施。
在实际应用中，我们不仅要根据矿热炉类型选择不同的方法，也需要针对不同的运营情况进行不断的改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新型铁合金矿热炉环保节能设计与分析作者：唐凤初作者单位：湖南铁合金集团有限公司 湘乡中国 4114001.期刊论文唐凤初.Tang Fengchu新型矿热炉环保节能设计与分析-铁合金2008,39(1)介绍了一种新型封闭式矿热炉的除尘净化系统和入炉料预热系统的工艺设计和节能原理.烟气在全封闭电炉中燃烧,利用高温烟气携带的热量对入炉料进行干燥、预热和预还原,达到节能目的.2.期刊论文铁合金专利-铁合金2001,32(2)铁合金专利公开号：1194309公开日：1998.09.30发明名称：电子元件的Fe-Ni合金发明人：小野俊之深町一彦本发明提供用于电子元件的具有提高的蚀刻系数的Fe-Ni合金材料，其特征是按重量计其由30%～55%的Ni，0.8%或更少的Mn，0.0030%～0.0100%的N，0.02%或更少的AI，剩余量的Fe和不可避免的杂质组成，并量好有0.01%或更少的C，0.03%或更的Si，0.005%或更少的S，0.005%或更少的P，0.0100%或更少的0。
通过将N和AI含量限制在一定的范围内，并最好将C，Si，P, S和O的含量限制在一定的水平以下，Fe-Ni合金材料具有很高的蚀刻系数，可产生良好的蚀刻表面而无气泡产生。
[孔立军摘]公开号：1220320公开日：1999.06.23发明名称：含硫铁基高温自润滑耐磨合金及其制备方法发明人：刘近朱高金堂毛绍兰刘维民本发明公开一种含硫铁基高温自润滑耐磨合金及其制备方法。
含硫铁基高温自润滑耐磨合金的化学成分(质量分数)为Cr：8.0%～24%，Mo：6.0%～18%，Ni：2.0%～6.0%，Cu：0～2.0%，S：1.5%～5.5%，余量为Fe，采用中频感应熔炼、熔模铸造成型工艺制备。
合金的密度为7.24～7.96g/cm3，硬度为HRC35～45。
该合金具有良好的机械强度，耐热性及高温抗氧化性，并在20～600℃的温度范围内呈现低摩擦、耐磨损且不损伤对偶的摩擦学特性，适合制做内燃机引擎阀座、透平机废门和高温机械密封环及其它高温机构的摩擦学部件。
[孔立军摘]公开号：1217388公开日：1999.05.26发明名称：使用宁夏汝箕沟煤田无烟煤替代焦炭冶炼硅铁的应用发明人：张东本发明属于冶金领域，特别涉及一种用无烟煤替代焦炭冶炼硅铁的应用方法。
使用宁夏汝箕沟无烟煤替代焦炭冶炼硅铁，在原有条件下不需增加任何设备，改变生产工艺。
将符合高固定碳、高比电阻率、高化学活性条件的无烟煤破碎成5～8 mm的颗粒，按照硅石：无烟煤：钢屑=2:1：0.26的比例均匀混合，加入炉中，按照焦炭的常规冶炼方法即可。
本发明可使炉况更加稳定，减轻了环境污染和资源浪费，节省成本，经济效益显著。
[孔立军摘]公开号：1263349公开日：2000.08.16发明名称：含有铈、钕和/或镨的铁-硼-稀土型永磁材料及其生产方法发明人：陈蓓新王标倪德桢马克·G·宾兹江秋妙一种Fe-B-R型永磁体，包括：13～19(原子)%的R，4～20(原子)%的B和余量的Fe，其中R基本上由稀土元素Nd和/或Pr和Ce的混合物组成，Ce为R的0.2～5.0wt%。
优选，R为15～16(原子)%，其中Ce为约0.5%，余下稀土Pr和Nd的比为3:1。
本发明还公开了制备如上所示Fe-B-R永磁体的方法，以及由此方法得到的Fe-B-R永磁材料。
[孔立军摘]公开号：1262337公开日：2000.08.09发明名称：矿热炉一步法生产硅钙铝钡铁合金工艺发明人：王忠英于桂玲刘来君本发明矿热炉冶炼硅钙铝钡复合铁合金(即复合脱氧剂)工艺，属于铁合金冶炼工艺。
本发明是以硅石、石灰、铝石(铝矾土或铝酐石)、钡矿(重晶石或碳酸钡)，钢屑或铁矿石和焦碳以一定比例，不同的加入次序加入矿热炉中生产硅钙铝钡铁合金。
所制得的硅铝钙钡铁合金可替代铝、硅铝铁、硅钡、硅钙、硅铝钡和硅钙钡等铁合金作为钢水终脱氧和杂物变性及铸铁孕育处理，特别适合于超纯净钢的终脱氧和夹杂物变性处理。
[孔立军摘]公开号：1126766公开日：1996.07.17发明名称：钛铁合金的制造方法发明人：汪汉臣王农侯长征周清志周书成一种含钛为20%～75%(重量)的钛铁合金的制造方法，以回收残钛或海绵钛为原料，经分析、破碎、除油、烘烤处理后，与按比例配比的低碳钢于真空感应炉的坩埚中熔炼，该方法工艺简单可行，成本低，钛回收率高，环境污染小，劳动条件好，夹杂少，外观与内在质量高，可以熔炼任意质量要求的钛铁合金，本发明填补了我国不能生产高钛钛铁的空白。
[孔立军摘]公开号：1122839公开日：1996.05.22发明名称：高稀土含量铁-铬-铝-稀土合金的制备工艺申请人：冶金工业部包头稀土研究院一种高稀土含量铁-铬-铝-稀土合金的制备工艺，它包括冶炼、热加工开坯、冷加工热处理和焊接，属于电热合金技术。
采用真空熔炼或非真空熔炼加电渣精炼，用A12O3-Re2O3制作坩埚或坩埚涂层，用Re-Fe、Fe-Al为合金化Re添加剂，精炼时加入Re/Ca去气剂和吹氩，可使合金的含氮量降至0.01%～0.001%。
电渣熔铸的自耗电极嵌入含Re-Ca包芯线，渣表面用惰性气体或还原性气体保护，可使合金锭中Re≥0.15%，稀土收率50%～85%。
合金锭经热加工锻造开坯，冷加工热处理制成丝材和带材，采用钎焊法焊接。
本发明工艺适用于FeCrAl系合金的制备。
[孔立军摘]公开号：1122841公开日：1996.05.22发明名称：无脆性铁-铬-铝-稀土合金发明人：李碚孟广恩吴双霞本发明系一种铁-铬-铝-稀土合金，其化学成分(重量%)为：5%～50%Cr,0～10% Al,?0.01%～3.0%Re，<0.2%C，<0.2%N，≤30%Ni，≤8% W、Mo、Nb、Ta、Co，≤5% Ti、Zr、Hf,≤3% Si、≤0.2% Ca，余量为Fe。
该合金无475℃脆性，高温脆化倾向低，热强性高，冷加工性和可悍性好，同时还有高温抗氧化性和高温寿命，低高温蠕变速率以及抵抗C、N、S、P、V、Pb、Na等元素的高温腐蚀和热腐蚀的能力。
可制成丝材和带材，也可为铸件、锻件和热轧件，主要用于制作电热、电阻元件，耐热结构件和耐高温涂层材料。
[孔立军摘]公开号：1115340公开日：1996.01.24发明名称：具有较大记忆效应的铁锰硅合金发明人：戎利建李依依一种具有较大记忆效应的Fe-Mn-Si合金，其成分范围在(重量百分比)：30%～32% Mn，～6% Si，余量的Fe，其特征在于通常的固溶处理后，还需进行下述处理：将Fe-Mn-Si合金加热至400～800℃，保温5～20分钟，给以2%～6%的预变形；将合金快速冷至室温。
本发明具有更大的记忆效应。
[孔立军摘]公开号：1160087公开日：1997.09.24发明名称：稀土铝锰合金发明人：张毅鸣本发明涉及冶金技术领域尤其是一种稀土铝锰合金。
该合金中各元素的组分为(重量百分比)：Al 18%～28%；Mn 25%～35%；Xt 0.1%～3%；Si0.5%～1.5%；C 0.6%～2%；P0.01%～0.1%；S 0.001%～0.01%；Cu 0.02%～0.5%；Sb 0～3%；Fe 26.89%～55.769%。
该合金用于替代纯铝为炼钢脱氧剂的作用，并且具有金属添加剂、脱硫的作用。
能提高改善钢的内在质量，该合金与纯铝脱氧相比，在单位当量铝相同的情况下，其效果比纯铝提高近一倍。
[孔立军摘]公开号：1167839公开日：1997.12.17发明名称：铁铬铝合金及其制造方法发明人：毕革平王勤本发明属于铁基合金及其制造方法领域。
本发明所述的铁铬铝合金的化学成分配比(重量%)：Cr10%～30%，Al 3%～7%，Al203 0.1%～2%，余为Fe。
其制造方法首先采用粉末冶金方法制备铁铬铝合金坯料，然后再加工成制品。
粉末冶金方法制备铁铬铝合金坯料包括制粉、机械合金化、成型和烧结工序。
采用本发明所制备的铁铬铝合金制品具有较高的高温强度和更高的抗氧化性能及加工性能，因而使用温度高，寿命长。
[孔立军摘]公开号：1172170公开日：1998.02.04发明名称：二步电炉还原炼铌铁的方法发明人：钟祥杨应亮屈曙光陈文如毛拥军驾泽全一种用含Nb2O5 1%～8%低品位复杂铌精矿生产铌铁的方法，主要包括铌精矿加焦粉和有机粘结剂混辗、压团、烘干制成内配碳球团。
球团在电弧炉中适当的酸碱度和温度下，进行选择性的预还原，脱铁、除磷、除硫及富集铌，得富铌渣和含磷半钢。
富铌渣在二次电弧炉中加混合铝热还原剂进行深还原，得合格的铌铁。
从铌精矿至铌铁合金的铌总收率达73%～92%；每产1吨铌铁可副产2～8吨半钢和含稀土6%～8%的贫铌渣3.8～8吨，为铌的提取开辟了新路。
[孔立军摘]公开号：1190134公开日：1998.08.12发明名称：低铝含锶硅铁及其生产方法发明人：田学军丁学文赵晓军曹宏义陶青王德圣低铝含锶硅铁及其生产方法，属于冶金技术领域。
其要点是以石英石、炭素材料、炭素钢屑、含锶物料或以硅铁、结晶硅、石灰、炭素钢屑、莹石、含锶物料为原料，采用矿热炉或感应电炉进行熔化冶炼。
选料考究、配方配比科学合理、工艺先进而简易。
低铝含锶硅铁具有含锶低铝的特点，是铸造产品用的理想的孕育剂，可减少铸件的气孔和白口现象，提高产品的内在质量。
[孔立军摘]公开号：1258758公开日：2000.07.05发明名称：耐高温腐蚀磨损铁铝合金发明人：孙扬善余新泉梅建平王仕勤薛烽黄海波本发明公开了一种耐高温腐蚀磨损铁铝合金，它是一种在高温下适用的抗腐蚀磨损合金，其特征在于材料的基本组成为：10.0～20.0Wt%Al，2.0～10.0Wt%Cr,0.005～0.5Wt%Ce，0.1～1.0Wt%C，0.4～5.0Wt%(Ti+V)，其中Ti、V可以同时加入，或只加入其中一种，余量为Fe。
本发明具有较高的高温抗氧化性、耐热腐蚀和耐磨损性能，且它的工艺性能优于一般的Fe3Al金属间化合物。
[孔立军摘]3.会议论文贾宝刚.褚振权.原海.徐磊.蔚晓嘉热装冶炼工艺中用回转窑预热锰矿的节能研究2008在锰合金的矿热炉冶炼过程中,采用热装炉料的工艺,利用回转窑对锰矿进行预加热,然后入炉冶炼可大幅节约电能.通过X射线对冷料与热料进行物相分析,对其预热过程进行了热力学计算分析,定性及准定量地得出了锰矿预热及预还原过程的情况,结果表明热装矿料是一种很好的预处理技术,节能效果是显而易见的.本文链接：/Conference_6534415.aspx授权使用：东南大学图书馆(wfdndx)，授权号：d61a5d0e-b03e-4370-a8f4-9db000f03f47下载时间：2010年7月11日。
