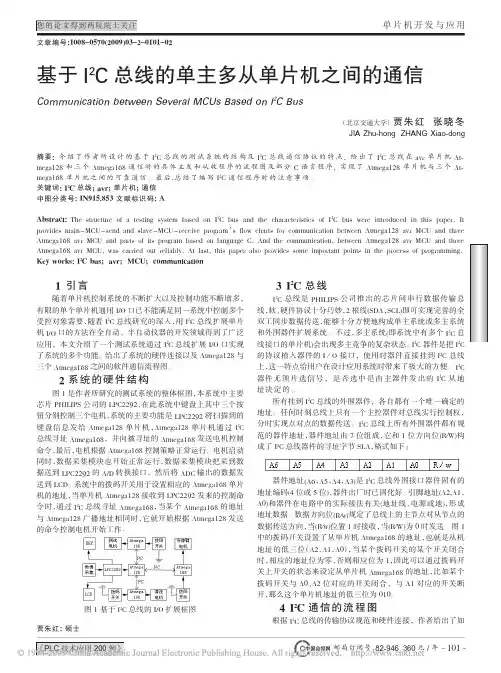

基于I_2C总线的单主多从单片机之间的通信
作者在程序流程的每个关键部分都设置了错误查询和错 误处理，使得 I2C 程序能够从错误中自动恢复，避免了由于 I2C 通信导致的错误而使得系统无法正常工作，文中还给出了部分 发送子程序和编程注意事项。对于图 2 和图 3 的 I2C 通信流 程，作者已在多个科研项目中进行了编程使用。实践证明，按上 述流程编写 I2C 通信程序，主从单片机之间的通信非常可靠。
技
1 引言
随着单片机控制系统的不断扩大以及控制功能不断增多， 有限的单个单片机通用 I/O 口已不能满足同一系统中控制多个 受控对象需要，随着 I2C 总线研究的深入，用 I2C 总线扩展单片 机 I/O 口的方法在全自动、半自动仪器的开发领域得到了广泛 应用，本文介绍了一个测试系统通过 I2C 总线扩展 I/O 口实现 了系统的多个功能。给出了系统的硬件连接以及 Atmega128 与 三个 Atmega168 之间的软件通信流程图。
2 系统的硬件结构
图 1 是作者所研究的测试系统的整体框图，本系统中主要 芯片 PHILIPS 公司的 LPC2292，在此系统中键盘上其中三个按 钮分别控制三个电机，系统的主要功能是 LPC2292 将扫描到的 键盘信息发给 Atmega128 单片机，Atmega128 单片机通过 I2C 总线寻址 Atmega168，并向被寻址的 Atmega168 发送电机控制 命令，最后，电机根据 Atmega168 控制策略正常运行。电机启动 同时，数据采集模块也开始正常运行，数据采集模块把采到数 据送到 LPC2292 的 A/D 转换接口，然后将 ADC 输出的数据发 送到 LCD。系统中的拨码开关用于设置相应的 Atmega168 单片 机的地址，当单片机 Atmega128 接收到 LPC2292 发来的控制命 令时，通过 I2C 总线寻址 Atmega168，当某个 Atmega168 的地址 与 Atmega128 广播地址相同时，它就开始根据 Atmega128 发送 的命令控制电机开始工作。
TWI接口和TWI接口器件使用
TWI接口和TWI接口器件使用A VR单片机的很多型号也具有两线制接口，即TWI接口。
实际上TWI接口时序和常I2总线是兼容的。
我们这本书结合讲的单片机Atmega16就有这种接口。
这种接口的见的C使用也十分广泛。
比如本文会结合介绍的EEPROM A T24C64；MAXIM公司的温度传感器（查出型号）；有的A/D转换器；菲利普还有专门的用这种总线的I/O扩展芯片。
TWI电路接线简单，占用I/O，并且可以很多期间共享一个总线，使用比较方便，系统也很简洁。
A VR单片机用硬件实现了这种总线的时序，省去了很多编程工作。
同时支持一条总线多个主设备的通讯。
我们只需要控制相关寄存器就能实现通过TWI传输数据。
很大程度I2的基本知上减少了我们的工作量，从而使代码更简洁，开发更容易。
下面我们会介绍CI2接口的EEPROM的例识，A VR的TWI接口的功能和使用，给出一个用TWI接口读写C子，最后给出适用于A VR-GCC编译器的示例程序。
I2总线的基本知识一、CI2总线的信号线有两条，一条是时钟线SCL,另一条是数据线SDA。
总线连接起来的时候，C需要两个上拉电阻，器件内部这两个信号引脚是集电极开路（或者是漏极开路）的。
这样总线上的器件只要有一个输出低电平总线就会被拉低（实际上就是所谓线与的逻辑），这主要用于总线仲裁。
I2总线上，有几个状态表示特殊的总线信号。
1.在C开始和停止信号时序如下图所示：图上可以看出，在SCL位高电平时SDA的变化将产生总线开始和停止信号。
SDA从高电平跳变到低电平表示开始，从低电平跳变到高电平表示停止。
数据的建立和有效：上图表示在传输数据时，SCL高电平的时候，SDA上的数据不能变化，因为前面已经说明，这是数据的变化将会认为是开始或者结束的信号。
在SCL低电平时数据可以改变。
2.主器件和从器件总线上可以有很多设备但是同时只能有一个主设备进行传输，从设备都有设备地址，当总线上的地址和从设备设置的地址一致时，传输在主设备和被寻址的从设备之间进行，其他设备相当于和总线分离。
AVR单片机项目十二 ATmega16单片机I2C通信接口应用
【任务1】 项目知识点学习 二、I2C总线的协议
3、I2C总线的仲裁
图12-3 I2C总线的仲裁过程
【任务1】 项目知识点学习 二、I2C总线的协议
4、I2C总线的数据传输
图12-4 I2C总线的数据传输过程
【任务1】 项目知识点学习 二、I2C总线的协议
4、I2C总线的数据传输
图12-5 I2C总线的数据传输格式图
【任务1】 项目知识点学习 三、时钟芯片PCF8563的相关知识
3、时钟芯片PCF8563的基本原理及内部寄存器概述
所有16个寄存器设计成可寻址的8位并行寄存器，但不 是所有位都有用。前两个寄存器（内存地址00H，01H ） 用于控制寄存器和状态寄存器，内存地址02H～08H用于 时钟计数器（秒～年计数器），地址09H～0CH用于报警 寄存器（定义报警条件），地址0DH控制CLKOUT管脚的 输出频率，地址0EH 和0FH分别用于定时器控制寄存器和 定时器寄存器。秒、分钟、小时、日、月、年、分钟报警 、小时报警、日报警寄存器，编码格式为BCD，星期和星 期报警寄存器不以BCD格式编码。
单片机应用技术
项目十二
ATmega16单片机I2C通信接口应用
【知识目标】
掌握SPI串行通信协议 了解ATmega16单片机SPI串行通信接口结构 了解与SPI串行通信有关的寄存器的功能 了解TLC5615D/A芯片
【能力目标】 掌握ATmega16单片机的I2C串行通信接口相关寄 存器的配置方法 掌握PCF8563无线通信模块方法 掌握简单的单片机I2C串行通信总线系统程序的编 写、调试方法
【任务1】 项目知识点学习 三、时钟芯片PCF8563的相关知识
1、时钟芯片PCF8563概述 PCF8563 是PHILIPS 公司推出的一款工业级内含I2C 总线接口功能的具有极低功耗的多功能时钟/日历芯片。具 有多种报警功能、定时器功能、时钟输出功能以及中断输 出功能能完成各种复杂的定时服务，甚至可为单片机提供 看门狗功能。内部时钟电路内部振荡电路、内部低电压检 测电路1.0V 以及两线制I2C 总线通讯方式，不但使外围电 路及其简洁，而且也增加了芯片的可靠性。同时每次读写 数据后，内嵌的字地址寄存器会自动产生增量。当然作为 时钟芯片，亦解决了2000 年问题。已被广泛用于电表、水 表、电话、便携式仪器及电池供电的仪器仪表等产品领域。
基于AVR单片机--Atmega16的串口通信使用
基于AVR单片机--Atmega16的串口通信使用//以下程序经验正可以用,MCU:M16,晶振:8M,直接用USB转串口线上的公头(针头),//第2针(RXD)接M16上的PD1口(15脚TXD),第3针(TXD)接M16上的PD0口(14脚RXD),//第5针接地,此时若板上有MAX232,则需把MAX232芯片去掉,这样才能正常工作#include<avr/io.h>#include<avr/interrupt.h>#define uchar unsigned char#define uint unsigned int#define fosc 8000000//晶振频率#define BAUD 9600 //波特率void USART_send(uchar date)//发送一个字节{while(!(UCSRA&(1<<UDRE)));//等待USART数据寄存器为空,UDRE为1说明缓冲器为空,已准备好进行数据接收或发送UDR=date;//发送数据}void init(){DDRB=0xff;//设置PB口为输出PORTB&=~(_BV(PB4)|_BV(PB5)|_BV(PB6)|_BV(PB7));//让高4位的LED灭//波特率寄存器设置UBRRH=(fosc/BAUD/16-1)/256;UBRRL=(fosc/BAUD/16-1)%256;//UCSRB|=_BV(RXEN)|_BV(TXEN)|_BV(RXCIE);UCSRB|=(1<<RXEN)|(1<<TXEN)|(1<<RXCIE);//使能发送,接收,接收完成中断sei();//开全局中断}int main(){init();USART_send('d');//发送数据'd'while(1);}volatile char date1;SIGNAL(SIG_UART_RECV){date1=UDR;//接收数据PORTB=date1;}。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于两线串行ＴＷＩ技术实现两个ＡＴｍｅｇａ１６单片机通信靳宝强摘 要：ＡＶＲ ＡＴｍｅｇａ１６单片机提供了实现标准两线串行总线通信的硬件接口ＴＷＩ，该接口是面向字节和基于中断的。
通过一条数据线（ＳＤＡ）和一条时钟线（ＳＣＬ），按照ＴＷＩ通信协议进行寻址和信息传输。
本文将具体介绍一种利用ＴＷＩ技术实现两个ＡＴｍｅｇａ１６单片机通信的方法，该方法编程简单、实现可靠，非常具有推广和使用价值。
关键词：两线串行ＴＷＩ接口；ＡＴｍｅｇａ１６单片机；控制寄存器；状态寄存器０ 引言ＡＶＲ ＡＴｍｅｇａ 系列单片机片内集成两线串行接口ＴＷＩ模块。
采用ＴＷＩ协议，设计者可通过两根双向总线，即一根时钟线ＳＣＬ和一根数据线ＳＤＡ，连接１２８个从设备。
实现总线连接时唯一需要增加的外部设备是每条总线上的上拉电阻，见图１。
所有与总线相连的设备都需要定义各自的设备地址号。
实际上，ＴＷＩ接口时序与常见的Ｉ２Ｃ总线是兼容的。
因此，只需要控制相关寄存器，就能实现通过ＴＷＩ传输数据，这在很大程度上减少了工作量，从而使编程简单，开发更容易。
图１ ＴＷＩ总线连接１ ＴＷＩ 模块概述１．１ ＳＣＬ和ＳＤＡ引脚这两个引脚功能是和普通Ｉ／０复用的，当开始使用ＴＷＩ接口传输数据时，硬件会覆盖原来对这两个引脚的Ｉ／Ｏ设置，自己控制输入／输出的方向。
由于总线需要上拉电阻，结合ＡＶＲ Ｉ／０端口功能，在ＴＷＩ 使能时可设置ＳＣＬ 和ＳＤＡ 引脚对应的Ｉ／Ｏ 口内部上拉电阻有效，这样可省去外部两个上拉电阻。
同时引脚输入部分还配有毛刺抑制单元，可去除高频干扰。
１．２ 波特率发生器ＴＷＩ工作在主控器模式下时，由该单元控制产生时钟信号并驱动时钟线ＳＣＬ。
时钟ＳＣＬ的周期由ＴＷＩ状态寄存器ＴＷＳＲ中的预分频位和ＴＷＩ波特率寄存器ＴＷＢＲ来确定。
当ＴＷＩ工作在被控器模式下时，不需要对波特率和预分频进行设定，但要求作为被控器，其ＣＰＵ的时钟频率必须大于ＴＷＩ时钟线ＳＣＬ频率的１６倍。
ＳＣＬ时钟频率依据以下等式产生：其中：ＴＷＢＲ为ＴＷＩ波特率寄存器的值；ＴＷＰＳ为ＴＷＩ状态寄存器ＴＷＳＲ中的预分频位的值。
在主机模式下，ＴＷＢＲ的值应大于１０，否则会产生不正确的输出。
１．３ 总线接口单元该单元包括：数据和地址移位寄存器ＴＷＤＲ，起始／终止信号（ＳＴＡＲＴ／ＳＴＯＰ）控制和总线仲裁判定的硬件电路。
ＴＷＤＲ寄存器用于存放传送或接收的数据和地址。
总线单元还有一个寄存器，含有用于传送或接收的应答信号——ＡＣＫ／ＮＡＣＫ，这个应答ＡＣＫ／ＮＡＣＫ的寄存器不能由程序直接读写。
当接收数据时，它可以通过ＴＷＩ控制寄存器ＴＷＣＲ来置位或清零。
在发送数据时，ＡＣＫ／ＮＡＣＫ值由ＴＷＩ状态寄存器ＴＷＳＲ的设置决定。
起始／终止信号（ＳＴＡＲＴ／ＳＴＯＰ）控制电路负责ＴＷＩ总线上的ＳＴＡＲＴ，ＲＥＰＥＡＴＥＤ ＳＴＡＲＴ和ＳＴＯＰ逻辑时序的发生和检测。
１．４ 地址匹配单元地址匹配单元将检测从总线上收到的地址是否与ＴＷＡＲ寄存器中的７位地址相匹配，一旦匹配成功，将通知控制单元转入适当的操作状态。
当ＴＷＩ被设置为被控接收或被控发送器时，在ＴＷＡＲ中应设置被控器的寻址地址。
而ＴＷＩ在主控器模式下，不需要设置ＴＷＡＲ。
ＴＷＡＲ寄存器的最低位用作通用呼叫识别位，置位时，将使能对ＴＷＩ总线上所有设备地址的呼叫；清零时，只对地址匹配设备进行呼叫。
１．５ 控制单元控制单元一直监视ＴＷＩ总线，并根据ＴＷＩ控制寄存器ＴＷＣＲ的设置做出相应的响应。
当在ＴＷＩ总线上产生需要的中断事件时，先对ＴＷＩ的中断标志位ＴＷＩＮＴ进行相应设置，在下一个时钟周期时，将表示事件的状态字写入ＴＷＩ状态寄存器ＴＷＳＲ。
在其它情况下，ＴＷＳＲ中的内容为一个表示无事件发生的状态字。
一旦ＴＷＩＮＴ标志位置位，就会将时钟线ＳＣＬ拉低，暂停ＴＷＩ总线上的传送，执行用户中断处理程序。
在执行中断处理程序时，ＴＷＩＮＴ标志位不会由硬件自动清零，必须通过由软件给该位写入逻辑“１”来清零。
每次只有在ＴＷＩＮＴ标志位清零后才能重新开始对ＴＷＩ总线的操作。
本篇将以ＡＶＲ公司ＡＴｍｅｇａ１６芯片为例来说明ＴＷＩ 接口的工作过程并介绍一种利用两线串行ＴＷＩ技术实现两个ＡＴｍｅｇａ１６单片机通信的方法。
２ ＴＷＩ总线的使用ＡＶＲ ＡＴｍｅｇａ 硬件ＴＷＩ 接口是面向字节和基于中断的，相对软件模拟Ｉ２Ｃ总线有更好的实时性和代码效率。
在ＴＷＩ双向总线上ＡＴｍｅｇａ１６ 芯片既可扮演主控制器（主控模式）也能扮演从器件（被控模式）的角色。
不论主控模式还是被控模式都应将ＴＷＩ 控制寄存器ＴＷＣＲ 的ＴＷＥＮ 位置位，从而使能ＴＷＩ 模块。
ＴＷＥＮ 位被置位后Ｉ／Ｏ 引脚ＰＣ０ 和ＰＣ１被转换成ＳＣＬ 和ＳＤＡ，该管脚上的斜率限制和毛刺滤波器时用类似如下的操作使能该管脚上的内部上拉电阻：ＤＤＲＣ＆＝０ＸＦ０；ＰＯＲＴＣ｜＝０Ｘ０３；对ＴＷＩ 控制寄存器ＴＷＣＲ 的操作可在总线上产生ＳＴＡＲＴ ，ＳＴＯＰ 信号和ＡＣＫ应答信号，从一个ＳＴＡＲＴ 到ＳＴＯＰ 被认为是主控模式的行为，之后将进行寻址过程。
寻址过程通过主控制器发送一定格式的寻址命令进行。
寻址命令由７位从控制器地址、１位读／写标志构成。
格式如图２。
图２ 寻址命令结构其中：ＳＬＡ为ＴＷＩ从控制器地址寄存器ＴＷＡＲ高７位地址字；Ｒ／Ｗ为１执行读操作，为０执行写操作。
将ＴＷＩ 地址寄存器ＴＷＡＲ 的第一位ＴＷＧＣＥ 置有效，同时将ＴＷＩ 控制寄存器ＴＷＣＲ 的ＴＷＥＡ（应答允许）位置１，ＴＷＩ 模块就可以对总线上对它的寻址做出应答，完成信息的发送或接收，并设置状态字。
对总线的操作或总线上产生事件后用户程序应当根据ＴＷＩ 状态寄存器ＴＷＳＲ的值来确定下一步的操作。
ＴＷＩ总线上的器件，根据用户不同使用状况，可分为主控发送器（ＭＴ）、主控接收器（ＭＲ）、被控发送器（ＳＴ）、被控接收器（ＳＲ）四种工作模式。
在实际应用中，器件的工作状态可根据需要进行转换。
关于不同模式下ＴＷＳＲ 状态值的详细描述请参考ＡＴｍｅｇａ１６ 的数据手册。
在ＡＶＲ编程软件中， ＡＶＲ＼ｔｗｉ．ｈ文件定义了状态字的常量和一个返回状态字的宏。
３ 利用两线串行ＴＷＩ技术实现两个 ＡＴｍｅｇａ１６单片机通信下面以两个ＡＴｍｅｇａ１６单片机芯片相互通信为例，来具体介绍一种ＴＷＩ总线通信的实现方法。
两个ＡＴｍｅｇａ１６单片机芯片硬件连接电路如图３所示。
图３ 两个ＡＴｍｅｇａ１６单片机连接电路图工作要求：Ｕ１作为主控器件既要向Ｕ２发送一个字的数据，又要从Ｕ２接收一个字的数据；而Ｕ２作为被控器件既要接收Ｕ１发来的一个字的数据，同时也要向Ｕ１发送一个字的数据。
因此，Ｕ１将工作在主控发送和主控接收模式，Ｕ２将工作在被控接收和被控发送模式。
在应用程序中，主控器件Ｕ１ ＴＷＩ通信将采用查询方式实现；被控器件Ｕ２ ＴＷＩ通信将采用中断方式实现。
３．１ 主控器件Ｕ１ Ｃ语言程序说明文件名：ｍｙｐｒｏｇ１．ｃ＃ｉｎｃｌｕｄｅ ＜ａｖｒ／ｔｗｉ．ｈ＞＃ｄｅｆｉｎｅ ＳＬＡ＿Ｗ ０ｘ０４ ／／写从机寻址命令＃ｄｅｆｉｎｅ ＳＬＡ＿Ｒ ０ｘ０５ ／／读从机寻址命令＃ｄｅｆｉｎｅ ｆｏｓｃ ８００００００ ／／晶振８ＭＨＺ＃ｄｅｆｉｎｅ ｂａｕｄ ９６００ ／／波特率初始化部分：ＤＤＲＣ＆＝０ＸＦ０； ／／０ｂ１１１１ ００００ ＰＣ１，ＰＣ０定义为输入口ＰＯＲＴＣ｜＝０Ｘ０３；／／０ｂ００００ ００１１ 定义ＰＣ０，ＰＣ１为ＴＷＩ引脚有内部上拉电阻ＴＷＢＲ＝１２； ／／用于设置ＴＷＩ总线的ＳＣＬ时钟频率先给出主控器件Ｕ１应用程序的工作时序图４。
图４ 主控器Ｕ１ ＴＷＩ总线工作时序图步骤１： 先执行主控器发送工作模式。
ＴＷＩ 发送ＳＴＡＲＴ信号。
通过对ＴＷＣＲ写入Ａ４Ｈ，启动ＴＷＩ硬件发送ＳＴＡＲＴ信号，执行步骤２。
步骤２： 轮循等待ＴＷＩＮＴ置位，ＴＷＩＮＴ置位表示ＳＴＡＲＴ信号已发出。
应用程序应检验状态寄存器ＴＷＳＲ的状态码，确定 ＴＷＳＲ＝Ｏ８Ｈ 。
如果状态码等于０８Ｈ，应用程序必须将ＳＬＡ＋Ｗ 载入ＴＷＤＲ。
ＴＷＤＲ载入ＳＬＡ＋Ｗ后，ＴＷＣＲ必须写入８４Ｈ，清零ＴＷＩＮＴ，启动ＴＷＩ 硬件发送ＳＬＡ＋Ｗ信号，执行步骤３。
步骤３： 轮循等待ＴＷＩＮＴ置位，ＴＷＩＮＴ置位表示寻址命令ＳＬＡ＋Ｗ已发出，以及收到被控器发出的应答信号ＡＣＫ／ＮＡＣＫ。
应用程序应检验状态寄存器ＴＷＳＲ的状态码，确定ＴＷＳＲ＝１８Ｈ／２０Ｈ，如果状态码等于１８Ｈ，则装入发送数据到ＴＷＤＲ数据寄存器，ＴＷＣＲ必须写入８４Ｈ，清零ＴＷＩＮＴ，启动发送数据，执行步骤４。
步骤４： 轮循等待ＴＷＩＮＴ置位，ＴＷＩＮＴ置位表示总线数据ＤＡＴＡ已发出，以及收到被控器发出的应答信号ＡＣＫ／ＮＡＣＫ。
应用程序应检验状态寄存器ＴＷＳＲ的状态码，确定ＴＷＳＲ＝２８Ｈ／３０Ｈ，如果状态码等于２８Ｈ，则应用程序需判断所发数据是否到最后一个数据，如不到最后一个数据，则再次装入下一个发送数据到ＴＷＤＲ数据寄存器，ＴＷＣＲ必须写入８４Ｈ，清零ＴＷＩＮＴ，启动发送数据，继续执行步骤４；如到最后一个数据，则装入最后一个数据到ＴＷＤＲ数据寄存器，ＴＷＣＲ必须写入８４Ｈ，清零ＴＷＩＮＴ，启动发送数据，执行步骤５。
步骤５： 轮循等待ＴＷＩＮＴ置位，ＴＷＩＮＴ置位表示总线数据ＤＡＴＡ已发出，以及收到被控器发出的应答信号ＡＣＫ／ＮＡＣＫ。
应用程序应检验状态寄存器ＴＷＳＲ的状态码，确定ＴＷＳＲ＝２８Ｈ／３０Ｈ，如果状态码等于３０Ｈ，则主控器不再发送数据，此时ＴＷＣＲ必须写入Ａ４Ｈ，清零ＴＷＩＮＴ，重新发送ＳＴＡＲＴ信号，执行步骤６，进入主控器接收工作模式。
步骤６： 轮循等待ＴＷＩＮＴ置位，ＴＷＩＮＴ置位表示ＲＥ－ＰＥＡＴＥＤ ＳＴＡＲＴ信号已发出。
应用程序应检验状态寄存器ＴＷＳＲ的状态码，确定 ＴＷＳＲ＝１０Ｈ 。
如果状态码等于１０Ｈ，应用程序必须将ＳＬＡ＋Ｒ 载入ＴＷＤＲ。
ＴＷＤＲ载入ＳＬＡ＋Ｒ后，ＴＷＣＲ必须写入Ｃ４Ｈ，清零ＴＷＩＮＴ，启动ＴＷＩ 硬件发送ＳＬＡ＋Ｒ信号，执行步骤７。
步骤７： 轮循等待ＴＷＩＮＴ置位，ＴＷＩＮＴ置位表示寻址命令ＳＬＡ＋Ｒ已发出，以及收到被控器发出的应答信号ＡＣＫ／ＮＡＣＫ。
应用程序应检验状态寄存器ＴＷＳＲ的状态码，确定ＴＷＳＲ＝４０Ｈ／４８Ｈ，如果状态码等于４０Ｈ，则ＴＷＣＲ必须写入Ｃ４Ｈ，清零ＴＷＩＮＴ，启动读取数据，执行步骤８。
步骤８： 轮循等待ＴＷＩＮＴ置位，ＴＷＩＮＴ置位表示总线数据ＤＡＴＡ已收到，以及已向被控器发出应答信号ＡＣＫ／ＮＡＣＫ。
应用程序应检验状态寄存器ＴＷＳＲ的状态码，确定ＴＷＳＲ＝５０Ｈ／５８Ｈ，如果状态码等于５０Ｈ，则应用程序先读取数据到ＴＷＤＲ数据寄存器，然后再判断所收数据是否到最后一个数据，如不到最后一个数据，则准备读取下一个数据到ＴＷＤＲ数据寄存器，此时ＴＷＣＲ必须写入Ｃ４Ｈ，清零ＴＷＩＮＴ，启动接收数据，继续执行步骤８。
