电子五大元件
电子厂元器件基础认知
电子厂电子元器件基础认知一、电阻器：（单位换算、功率大小辨别、色标法计算阻值与误差。
）1.碳膜电阻器2.金属膜电阻器3.线绕电阻器4.氧化膜电阻器5.压敏电阻器6.热敏电阻器7.湿敏电阻器8.水泥电阻器a.电阻器：在电路图中用字母R表示，单位为欧姆，单位符号用Ω表示。
欧姆是德国物理学家，电阻的国际单位制“欧姆”以他的名字命名。
b.电阻单位换算：常用的电阻单位有毫欧(mΩ)、欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)，换算进率为1000。
1000毫欧(mΩ)=1欧姆(Ω)=0.001千欧(KΩ)=0.000001兆欧(MΩ)c.额定功率：规定环境温度下，常见允许消耗功率有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W。
d.色环电阻器电阻值色标法识别：a.国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1%精度的命名：RS-05K1002FTR －表示电阻S －表示功率：05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
K －表示温度系数为100PPM。
102－5%精度阻值表示法：前两位为有效数字，第三位表示有多少零，单位Ω，102=1000Ω=1KΩ。
1002－1%精度阻值表示法：前三位为有效数字，第四位表示有多少零，单位Ω，1002=10000Ω=10KΩ。
J －表示精度为5%F －表示精度为1%T －表示编带包装b.误差精度：贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，±5%精度的常规是用三位数来表示，例512，前面两位是有效数字，第三位数2表示有多少个零，单位Ω,这样就是5100Ω=5.1KΩ。
电子元件基础知识
电子元件基础知识电子元件是电子电路中的基本组成部分，它们根据功能的不同可以分为被动元件和主动元件。
被动元件是在电路中不具有放大、放大和产生功率的功能，主要包括电阻、电容、电感和变压器等；主动元件是具有放大、放大和产生功率的功能，主要包括晶体管、集成电路、发光二极管、光敏电阻、光电晶体管等。
电阻是最常见的被动元件之一，它的作用是阻碍电流通过。
它的单位为欧姆（Ω），常用颜色编码标识电阻的阻值。
电阻根据材料的不同，分为金属电阻、碳膜电阻、电解电容器电阻等。
电容是储存电荷的被动元件，由两个导体板和之间的绝缘材料组成。
它的单位是法拉（F），常用的电容有陶瓷电容、铝电容、电解电容等。
电容的作用是在电路中储存电荷，对交流信号有阻挡直流信号通过的作用。
电感是能储存磁能的被动元件，它是由线圈的导线和铁芯组成。
它的单位是亨利（H）。
电感的作用是在电路中储存能量，对交流信号有阻隔直流信号通过的作用。
电感根据其用途的不同，可以分为固定电感和可调电感。
变压器是一种使用电磁感应原理来变换电压的被动元件。
它由两个线圈和一个铁芯组成。
变压器的作用是实现电压的升降，根据线圈的匝数比可以调整输入输出电压的比例。
变压器广泛应用于电力系统中的电压变换。
晶体管是一种具有放大和开关功能的主动元件，它是由半导体材料制成的。
晶体管的三个区域分别为发射区、基极区和集电区。
晶体管根据其结构和工作原理的不同，分为NPN型和PNP型。
晶体管的主要功能是放大电压、放大电流和作为开关开闭电路。
集成电路是将许多晶体管和其他元件集成在一起形成某种功能的主动元件。
集成电路可以分为模拟集成电路和数字集成电路。
模拟集成电路可以放大、判断和处理连续变化的模拟信号，而数字集成电路可以处理数字信号，如计算机中的处理器。
发光二极管是一种能够将电能转化为光能的主动元件。
发光二极管具有发光的特性，广泛应用于照明、指示和显示领域。
发光二极管的颜色取决于半导体材料的选择，常见的颜色有红色、黄色、绿色和蓝色等。
常见电子元器件大全
五、电阻元件的识别 ：
3、热敏电阻：
热敏电阻是一种电阻值随温度变化而产生变化的电阻， 由于它的这种变化特性使它广泛的被应用在需要进行 元器件需要热保护或热控制的产品上。在我们公司的 电源类产品中被使用在大功率放大管的热保护，当放 大管温度增高时热敏电阻阻值变化利用电阻分流网络 的工作使输入到放大管的电流减小，从而使放大管输 出功率减小发热降低，这样放大管在达到热平衡后保 持稳定输出，从而使放大管得到了保护。
元件值读取的例子： 图片中电阻的丝印为331，读取其元件值：
第一、二位33 X 第三位1＝33X10＝330欧
五、电阻元件的识别 ：
2、压敏电阻：
压敏电阻是一种电阻值随电压变化而产生变化的 电阻，由于它的这种变化特性使它广泛的被应用 在需要进行电压保护和恒定输入的产品上。在我 们公司的电源类产品中被使用在大功率放大管的 输入端做保护和控制，当前端的电压变化时，压 敏电阻阻值变化利用电阻分压网
上表中温度系数代码只是温度代码中的常用部分，在温度系数中有H、J、 K系列代码，因为其他代码特性的元件使用比较少，因此在这里不做相关介绍。
附页1：常见贴片元件尺寸规范介绍
在贴片元件的尺寸上为了让所有厂家生产的元件之间有更多的通用性，国际上各大厂 家进行了尺寸要求的规范工作，形成了相应的尺寸系列。其中在不同国家采用不同的单 位基准主要有公制和英制，对应关系如下表：
第一、二、三环表示元件值有效数字，第四环表示有效数字后应乘的位数,第五 环表示误差。（五色环电阻）
四、色环元件的识别 ：
C、色环电阻实例：
金色环
第五环：宽度比前面 环宽一倍

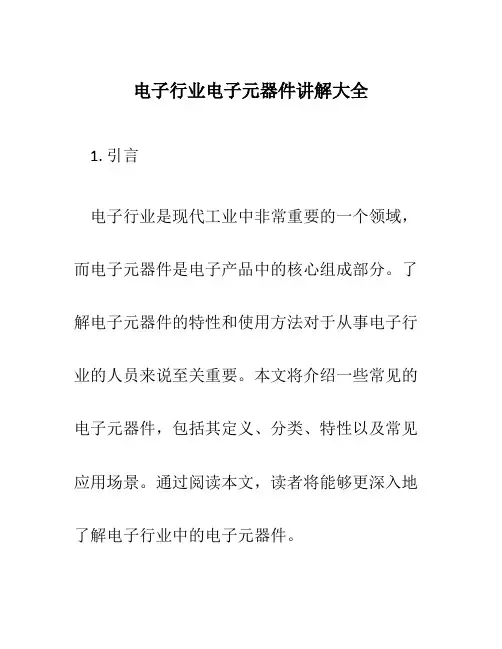

电子行业电子元器件讲解大全
电子行业电子元器件讲解大全1. 引言电子行业是现代工业中非常重要的一个领域，而电子元器件是电子产品中的核心组成部分。
了解电子元器件的特性和使用方法对于从事电子行业的人员来说至关重要。
本文将介绍一些常见的电子元器件，包括其定义、分类、特性以及常见应用场景。
通过阅读本文，读者将能够更深入地了解电子行业中的电子元器件。
2. 电子元器件分类电子元器件可以根据其功能和使用特性进行分类。
以下是一些常见的电子元器件分类：2.1. 主动元器件主动元器件是指能够在电路中能够产生能量或控制信号流动的元器件。
常见的主动元器件包括二极管、晶体管、场效应管和集成电路等。
•二极管：二极管是一种具有两个电极的元件，能够在正向电压下导通电流，在反向电压下截止电流。
它是很多电子设备中的基础元件之一。
•晶体管：晶体管是一种半导体器件，可以实现电流的放大和开关控制。
它在放大电路、开关电路、放大器等领域都有广泛的应用。
•场效应管：场效应管是一种控制电路中电流流动的元件。
它具有高输入电阻和低输出阻抗的特点，广泛应用于放大电路和开关电路中。
•集成电路：集成电路是在一个芯片上集成多个电子元器件的电路。
它具有体积小、功耗低、性能稳定等优点，在计算机、通信等领域有着广泛的应用。
2.2. 无源元器件无源元器件是指不能主动产生能量或控制信号流动的元器件。
常见的无源元器件包括电阻器、电容器和电感器等。
•电阻器：电阻器是一种能够限制电流流动的元件。
它能够将电能转化为热能，常用于电路中的电流限制和电压分压等功能。
•电容器：电容器是一种存储电能的设备。
它由两个导体板和介电层组成，能够在电场的作用下存储电荷。
电容器在电源滤波、信号耦合、振荡电路等方面有着广泛的应用。
•电感器：电感器是由线圈组成的元器件，能够存储能量并产生电压。
它在滤波器、振荡器、变压器等电路中起到重要的作用。
2.3. 光电子器件光电子器件是利用光和电子之间相互作用的元器件。
常见的光电子器件包括光电二极管、光敏电阻和光电晶体管等。
电子行业电子零件的基本知识
电子行业电子零件的基本知识导言随着现代科技的发展，电子行业已经成为全球最重要的行业之一。
而在电子行业中，电子零件是不可或缺的组成部分。
本文将介绍电子行业中的一些常见电子零件，包括其基本知识、功能和应用。
电阻是电子行业中最基本的电子零件之一。
它用于控制电流的流动。
电阻的单位是欧姆（Ω），常用的表示符号是R。
电阻的功能是通过阻碍电流流动来控制电路的特性。
电阻按照耗散功率的不同可以分为两种：功率大的为发热电阻，功率小的为线性电阻。
发热电阻用于将电能转化为热能，而线性电阻则主要用于控制电流的大小。
电容是另一个重要的电子零件。
它由两个导体板之间的绝缘材料隔离而成。
电容器的容量用法拉得（F）来表示，常用的表示符号是C。
电容的功能是存储电荷并控制电路中的电压。
电容按照材料和结构的不同可以分为多种类型，如电解电容、陶瓷电容、聚酯电容等。
每种类型的电容都有其特定的特性和应用场景。
电感是另一种常见的电子零件。
它由线圈组成，通过改变电流的大小和方向来控制电路中的能量。
电感的单位是亨利（H），常用的表示符号是L。
电感根据应用场景的不同可以分为多种类型，如功率电感、射频电感等。
它们在电子电路中起到滤波、干扰抑制和信号传输等重要作用。
4. 二极管二极管是一种具有两个电极的电子零件。
它是一个半导体器件，具有仅允许电流在一个方向上流动的特性。
二极管的功能是将交流信号转化为直流信号，用于整流和开关电路。
二极管有很多不同的类型，如普通二极管、肖特基二极管和发光二极管等。
不同类型的二极管具有不同的电压和电流特性，适用于不同的应用场景。
5. 晶体管晶体管是一种用于放大和开关电信号的电子零件。
它是一种半导体器件，通常由三个电极组成：发射极、基极和集电极。
晶体管的功能是放大电流和控制电流的流动。
晶体管有几种不同的类型，如双极性晶体管（BJT）和场效应晶体管（FET）。
它们在电子设备中广泛应用，如放大器、开关和逻辑电路。
6. 集成电路集成电路是由大量晶体管、电容、电感和电阻等电子零件组成的电路。

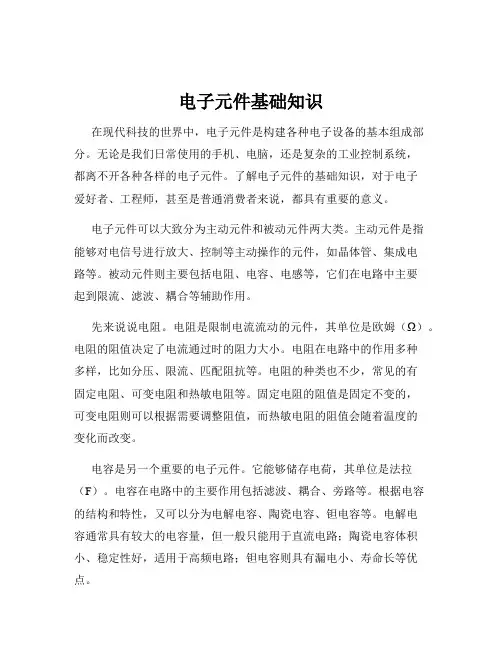

电子元件基础知识
电子元件基础知识在现代科技的世界中，电子元件是构建各种电子设备的基本组成部分。
无论是我们日常使用的手机、电脑，还是复杂的工业控制系统，都离不开各种各样的电子元件。
了解电子元件的基础知识，对于电子爱好者、工程师，甚至是普通消费者来说，都具有重要的意义。
电子元件可以大致分为主动元件和被动元件两大类。
主动元件是指能够对电信号进行放大、控制等主动操作的元件，如晶体管、集成电路等。
被动元件则主要包括电阻、电容、电感等，它们在电路中主要起到限流、滤波、耦合等辅助作用。
先来说说电阻。
电阻是限制电流流动的元件，其单位是欧姆（Ω）。
电阻的阻值决定了电流通过时的阻力大小。
电阻在电路中的作用多种多样，比如分压、限流、匹配阻抗等。
电阻的种类也不少，常见的有固定电阻、可变电阻和热敏电阻等。
固定电阻的阻值是固定不变的，可变电阻则可以根据需要调整阻值，而热敏电阻的阻值会随着温度的变化而改变。
电容是另一个重要的电子元件。
它能够储存电荷，其单位是法拉（F）。
电容在电路中的主要作用包括滤波、耦合、旁路等。
根据电容的结构和特性，又可以分为电解电容、陶瓷电容、钽电容等。
电解电容通常具有较大的电容量，但一般只能用于直流电路；陶瓷电容体积小、稳定性好，适用于高频电路；钽电容则具有漏电小、寿命长等优点。
电感也是常见的电子元件之一。
电感能够储存磁场能量，单位是亨利（H）。
电感在电路中的作用主要有滤波、储能、扼流等。
常见的电感有空心电感、磁芯电感等。
空心电感的电感量较小，而磁芯电感通过使用磁芯可以增加电感量。
接下来谈谈晶体管。
晶体管是一种重要的主动元件，主要包括三极管和场效应管。
三极管能够对电流进行放大和控制，在电路中广泛用于放大、开关等功能。
场效应管则具有输入阻抗高、噪声低等优点，也常用于放大和开关电路。
集成电路则是将多个电子元件集成在一个芯片上，实现特定的功能。
集成电路的出现极大地推动了电子技术的发展，使得电子设备变得更加小型化、智能化和高性能。
常用电子元器件符号及实物图
编辑实验创建词条讨论请进通用技术论坛电子元器件是元件和器件的总称.一、元件：工厂在加工产品时没有改变分子成分产品可称为元件，不需要能<电>源的器件。
它包括：电阻、电容、电感器。
（又可称为被动元件Passive Components）（1）电路类器件：二极管，电阻器等等（2）连接类器件：连接器，插座，连接电缆，印刷电路板(PCB)二、器件：工厂在生产加工时改变了分子结构的器件称为器件器件分为：1.主动器件，它的主要特点是：(1)自身消耗电能(2).还需要外界电源。
2.分立器件，分为（1)双极性晶体三极管（2）场效应晶体管（3）可控硅（4）半导体电阻电容3.模拟集成电路主要是指由电容、电阻、晶体管等组成的模拟电路集成在一起用来处理模拟信号的集成电路。
有许多的模拟集成电路，如集成运算放大器、比较器、对数和指数放大器、模拟乘（除）法器、锁相环、电源管理芯片等。
模拟集成电路的主要构成电路有：放大器、滤波器、反馈电路、基准源电路、开关电容电路等。
模拟集成电路设计主要是通过有经验的设计师进行手动的电路调试，模拟而得到，与此相对应的数字集成电路设计大部分是通过使用硬件描述语言在EDA软件的控制下自动的综合产生。
4.数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。
根据数字集成电路中包含的门电路或元、器件数量，可将数字集成电路分为小规模集成（ＳＳＩ）电路、中规模集成ＭＳＩ电路、大规模集成（ＬＳＩ）电路、超大规模集成ＶＬＳＩ电路和特大规模集成（ＵＬＳＩ）电路。
小规模集成电路包含的门电路在１０个以内，或元器件数不超过１００个；中规模集成电路包含的门电路在１０～１００个之间，或元器件数在１００～１０００个之间；大规模集成电路包含的门电路在１００个以上，或元器件数在１０～１０个之间；超大规模集成电路包含的门电路在１万个以上，或元器件数在１０～１０之间；特大规模集成电路的元器件数在１０～１０之间。
十大最常用电子元器件介绍
十大最常用电子元器件介绍对于从事电子行业的工程师来说，电子元器件就像人们日常进口的米饭一样，是每天都需要去接触，每天都需要用到的，但其实里面的门门道道很多工程师未必了解。
这里列举出工程师门常用的十大电子元器件，及相关的基础概念和知识，和大家一起温习一遍。
一、电阻作为电子行业的工作者，电阻是无人不知无人不晓的。
它的重要性，毋庸置疑。
人们都说“电阻是所有电子电路中使用最多的元件。
”电阻，因为物质对电流产生的阻碍作用，所以称其该作用下的电阻物质。
电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。
没有电阻或电阻很小的物质称其为电导体，简称导体。
不能形成电流传输的物质称为电绝缘体，简称绝缘体。
在物理学中，用电阻(Resistance)来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
不同的导体，电阻一般不同，电阻是导体本身的一种特性。
电阻元件是对电流呈现阻碍作用的耗能元件。
电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472表示47×100Ω(即4.7K);104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)。
2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(%)银色/x0.01±10金色/x0.1±5黑色0+0/棕色1x10±1红色2x100±2橙色3x1000/黄色4x10000/绿色5x100000±0.5蓝色6x1000000±0.2紫色7x10000000±0.1灰色8x100000000/白色9x1000000000/。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容
1.常用微法（μF）、纳法（nF）、皮法（pF）（皮法又称微微法）
2.法拉（F）= 1000000微法（μF）1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）
3.电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。
小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。
大容量的电容往往是作滤波和存储电荷用。
而且还有一个特点，一般1μF以上的电容均为电解电容，而1μF以下的电容多为瓷片电容
电感
1.由纯电感电路中欧姆定律的表达式I=U/（XL）和线圈的感抗公式XL=2πfL 可知，感抗却跟通过的
电流的频率有关。
电感L越大，频率f越高，感抗就越大，电流就越小。
所以电感线圈在电路中有“
通直流、阻交流”或“通低频、阻高频”的特性。
所以电感有滤波作用
二极管
1.二极管最重要的特性就是单方向导电性。
在电路中，电流只能从二极管的正极流入，负极流出。
三极管
1.三极管的工作原理对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。
但三极管厉害的地方在于：它可以通过小电流去控制大电流。
放大的原理就在于：通过小的交流输入，控制大的静态直流。
假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。
小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。
所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。
如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。
在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。
当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。
如果某一天，天气很旱，江水没有了，也就是大的水流那边是空的。
管理员这时候打开了小阀门，尽管小阀门还是一如既往地冲击大阀门，并使之开启，但因为没有水流的存在，所以，并没有水流出来。
这就是三极管中的截止区。
饱和区是一样的，因为此时江水达到了很大很大的程度，管理员开的阀门大小已经没用了。
如果不开阀门江水就自己冲开了，这就是二极管的击穿。
在模拟电路中，一般阀门是半开的，通过控制其开启大小来决定输出水流的大小。
没有信号的时候，水流也会流，所以，不工作的时候，也会有功耗。
