信息系统分析(数据流程图)
信息系统分析(数据流程图) -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
实验内容及要求：
1. 根据下述借书处理过程绘制数据流程图。
读者交索书单,首先查找书库文件,如无书通知读者, 有书再查读者.通过查询读者记录文件,查看是否有人阅读,如果有人阅读通知读者, 无人阅读通知取书.取书后通知读者借书成功, 并做修改读者记录处理。
2
2．供应商送来发货单及货物，供应科作如下处理：
（1）审核发货单。
经核对合同文件，将不合格的发货单及货物退回供应商。
（2）处理到货。
对货物进行质量检验，将不合格货物和发货单退给供应商；检查合格的货物开入库单，将入库单及货物存档和入库，并向财务科发出付款通知，发货单存档。
请根据以上提供的信息绘出数据流程图。
（考研题）
3.储户将存折和填好的取款单一并交给银行工作人员检查；工作人员则需核对款帐.存折和取款单，若发现不符应退回储户；核对合格后将存折和取款单送交取款处理，处理时要修改存款账户，处理的结果是将存折.利息单和现金交储户，同时将取款单存档。
讲义：数据流程图dfd

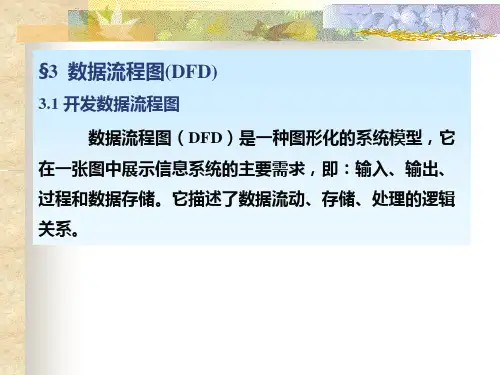

讲义：数据流程图dfd数据流程图（DFD）数据流程图——描述数据流动、存储、处理的逻辑关系，也称为逻辑数据流程图，⼀般⽤DFD (Data Flow Diagram)表⽰。
⼀、数据流程图的基本成分数据流程图⽤到四个基本符号，即：外部实体、数据处理、数据流和数据存储。
现分别介绍如下：1、外部实体外部实体——指系统以外⼜与系统有联系的⼈或事物。
它表达该系统数据的外部来源和去处，例如：顾客、职⼯、供货单位等等。
外部实体也可以是另外⼀个信息系统。
⼀般⽤⼀个正⽅形，并在其左上⾓外边另加⼀个直⾓来表⽰外部实体，在正⽅形内写上这个外部实体的名称。
为了区分不同的外部实体，可以在正⽅形的左上⾓⽤⼀个字符表⽰。
在数据流程图中，为了减少线条的交叉，同⼀个外部实体可在⼀张数据流程图中出现多次，这时在该外部实体符号的右下⾓画⼩斜线，表⽰重复。
若重复的外部实体有多个，则相同的外部实体画数⽬相同的⼩斜线。
外部实体的表⽰如图6．1所⽰。
图6．1外部实体2．数据处理处理指对数据的逻辑处理，也就是数据的变换。
在数据流程图中，⽤带圆⾓的长⽅形表⽰处理，长⽅形分为三个部分，如图6．2所⽰。
图6．2 处理标识部分⽤来标别⼀个功能，⼀般⽤字符串表⽰，如P1、P1.1等等。
功能描述部分是必不可少的，它直接表达这个处理的逻辑功能。
⼀般⽤⼀个动词加⼀个作动词宾语的名词表⽰。
功能执⾏部分表⽰这个功能由谁来完成，可以是⼀个⼈，也可以是⼀个部门，也可以是某个计算机程序。
3．数据流数据流是指处理功能的输⼈或输出，⽤⼀个⽔平箭头或垂直箭头表⽰。
箭头指出数据的流动⽅向。
数据流可以是信件、票据，也可以是电话等。
⼀般说来，对每个数据流要加以简单的描述，使⽤户和系统设计员能够理解⼀个数据流的含义。
对数据流的描述写在箭头的上⽅，⼀些含义⼗分明确的数据流，也可以不加说明，如图6．3所⽰。
图6．3数据流4．数据存储数据存储表⽰数据保存的地⽅。
这⾥"地⽅"并不是指保存数据的物理地点或物理介质，⽽是指数据存储的逻辑描述。
管理信息系统数据流程图与业务流程图
管理信息系统数据流程图与业务流程图概述在管理信息系统（Management Information System, MIS）的设计和开发过程中，数据流程图和业务流程图是两个重要工具。
数据流程图用于描述信息系统中的数据流动和处理过程，而业务流程图则用于描述与业务相关的流程和活动。
本文将介绍这两种流程图的定义、用途以及如何使用Markdown文本格式来绘制。
数据流程图数据流程图是一种表示信息系统中数据流动和处理过程的图形工具。
它包括一系列符号和箭头，用于表示数据输入、处理和输出的过程。
数据流程图通常用于可视化信息系统的数据流动路径，帮助人们理解和分析系统的数据处理过程。
数据流程图的符号以下是一些常用的数据流程图符号：•实体符号（rectangle）：代表数据的源头或目标。
例如，一个实体符号可以表示一个数据库、文件或外部系统。
•过程符号（oval）：代表对数据进行操作或处理的过程。
例如，一个过程符号可以表示数据的转换、计算或验证。
•数据流符号（arrow）：代表数据在不同实体、过程之间流动的箭头。
例如，一个数据流符号可以表示数据从一个过程传递到另一个过程。
•数据存储符号（parallel lines）：代表数据的存储或持久化位置。
例如，一个数据存储符号可以表示一个数据库表或文件。
数据流程图的步骤以下是创建数据流程图的一般步骤：1.确定要建模的信息系统的范围。
2.识别信息系统中的实体（源头和目标）、过程和数据存储。
3.对每个实体、过程和数据存储确定其功能，并绘制相应的符号。
4.使用箭头将实体、过程和数据存储连接起来，表示数据的流动路径。
5.根据需要添加适当的标签和注释，以增加图的可读性。
示例数据流程图下面是一个简单的数据流程图示例：实体A --> 过程B --> 数据存储C^ || |+----------+在此示例中，实体A的数据流向过程B，然后进一步流向数据存储C。
箭头表示数据的流动方向。
医院管理信息系统分析报告（含业务流程图及数据流程图）[
医院管理信息系统分析报告组员：****************1.引言1.1摘要开发系统名称：医院管理信息系统目标：本文设计的医院管理系统在实际工作中目标达到以下作用：⑴降低了工作强度，提高了劳动效率，达到了事半功倍的效果。
⑵避免了统计错误，做到了资料详实，为决策提供了科学的根据。
⑶病人可以随时查询到当前的所有费用，让病人做到明白就医。
功能：⑴系统管理：设置本医院的一些基本信息和对其它软件模块的一些功能控制，比如：医院有哪些医生，有哪些科室，有哪些人员操作电脑，允许使用哪些模块等。
⑵门诊挂号⑶门诊收费：“门诊收费划价系统”是处理门诊病人消费记录的软件模块，安装在收费室的工作电脑上。
主要的功能有：处方划价与收费、诊疗项目的划价与收费、退费、操作员的结帐、及各种报表的查询与统计等，支持磁卡管理。
⑷住院管理：“住院病人管理系统”是处理住院病人诊治过程的软件模块，一般安装在收费室或住院记帐处的工作电脑上，主要进行“入院办理”“押金管理”“一日清单”“出院结算”“收入报表”等操作。
⑸药库管理：药品的入库、出库等管理以及库存查询等功能。
⑹药房管理：“药房管理系统”模块，一般安装在医院的药房中的工作电脑上，管理药房药品的“进销存”，它接收由“库房管理系统”的“出库”操作调拨而来药品并“核对”后增加库存，然后处理门诊病人和住院病人的处方，核对监督处方划价是否有误，进行“发药”操作进行减库存，并能统计开单医院的工作量。
⑺医嘱管理：此子系统包括门诊医嘱和门诊病历，完成医生对病人的病史记录、处方、检查、检验、治疗、处置、手术、收入院等全部医疗过程的计算机处理、存储和查询，可同时方便的接诊和处理多个病人。
采用多种病历模板，提高医生的工作效率。
⑻护士工作站：“护士工作站系统”是以处理“医嘱”为主的软件模块，一般安装在各病区的护士工作科室中，以“医嘱录入”的形式对本科室的在院病人进行“记帐”。
与“住院病人管理系统”共同对住院病人的诊治过程进行管理。
管理信息系统的系统分析流程图
L2 3
1 L1 2 L3 4
5
L4
42
L1 2.1
2.2 L2 2.2 L3 2.4 L4
画DFD指导原则
✓2.分解的深度与宽度 ➢DFD深度和宽度没有绝对标准,视系统复杂程度而定 ➢每个加工分解最好不要超过7+2个子加工。
43
画DFD应注意的问题
✓3.对于加工 ✓表示对数据进行操作,如“处理选课单” 、“生 成发票” ✓加工编号,说明这个加工在层次分解中的位置(分 层DFD) ✓加工的命名
3.如果第一层仍很复杂需对其继续分解,得到第二层
DFD,编号DFD/2,加工编号分别为P1.1、P1.2,P2.1,P2.2..; 直到分到都是基本加工为止。
4.对草图进行检查和合理布局,是否有遗漏/重复/冲突。 5.装配数据流图总图。
24
顶层 1层
DFD的分层表示
S
(基本系统模型)
2
1
3
(系统的子功能)
35
36
画DFD举例
✓ 画出储蓄所储蓄业务的DFD ➢ 经调查,该储蓄所处理系统能完成储户的存/取款要求
处理。如果是存款,如果是新储户,则将该储户数据记 入存款帐文件;如果是老储户,则按储户编号在存款帐 中查找该记录,填写存款额并修改余额;如果是取款,先 检查是否超支。存/取款后应修改存款帐和储户存折, 将存折交给储户。
37
Step1 画出顶层DFD
存取款单 P0 新存折 储户 存折 储蓄管理
储户
顶层DFD
38
DFD/1
存取款单
P1
存折 划分业务类型
存款单 存折
取款单 存折
非法取款单
P2
存款处理
管理信息系统数据流程图和业务流程图(经典作品)
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求.供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格,将货物退回供应商,如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商.画出物资订货的业务流程图。
2．在盘点管理流程中,库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
3.“进书"主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收,如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单;库管员验收入库单和新书,如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程:顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐.顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程:售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的,需进行报损处理,即这些货品清除出库房。
具体报损流程如下:由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求,则将报损单退回库房。
数据流程图
S
1层 1 2 3
2层 2.1 2.2 2.3 3.1 3.2
分解的程度
分解的深度与层次： 分解的深度与层次： 按功能情况定，一般设深度为3 按功能情况定，一般设深度为3-5； 如超过5个加工最好分解画，否则容易出错。 如超过5个加工最好分解画，否则容易出错。
应用举例一
某订货系统功能说明如下： 某订货系统功能说明如下： 假设某一企业采购部门每天需要一张订货报表， 假设某一企业采购部门每天需要一张订货报表，报表 按材料编号排序， 报表中列出所有需要再次订货的材料。 按材料编号排序 ， 报表中列出所有需要再次订货的材料 。 对于每种需要再次订货的材料应列出下列数据： 对于每种需要再次订货的材料应列出下列数据 ： 材料编号 名称、订货数量、目前价格（或参考价格） 、 名称 、 订货数量 、 目前价格 （ 或参考价格 ） 、 主要供应 单位、第二供应单位等。 材料入库或出库称为事务， 单位 、 第二供应单位等 。 材料入库或出库称为事务 ， 通过 放在仓库的CRT终端把事务报告给订货系统 放在仓库的CRT终端把事务报告给订货系统。当某种材料的 CRT终端把事务报告给订货系统。 库存数量少于库存量临界值时就应该再次订货。 库存数量少于库存量临界值时就应该再次订货。
仓管 员
事务
0.0 订货系统
订货报表
采购 员
图 (a)
订货系统的顶层数据流程图
考虑处理：问题给出“采购部需要报表” 考虑处理：问题给出“采购部需要报表”，因此 必须有一个用于产生报表的处理。 必须有一个用于产生报表的处理。输入事务的结果 是改变材料库存量，然而任何改变数据的操作都是 是改变材料库存量， 处理，因此对事务进行的加工是另一个处理。 处理，因此对事务进行的加工是另一个处理。 考虑数据流：系统把订货报表送给采购部， 考虑数据流：系统把订货报表送给采购部，因此 订货报表是一个数据流； 订货报表是一个数据流；仓库需要将每笔事务输入 到系统中，显然事务是另一个数据流。 到系统中，显然事务是另一个数据流。
信息系统分析与设计第三章业务流程图和数据流程图
采购申请单
P1
处理订 单
D1 采购订单
P4 汇总统计结果
汇总统
经理
计
供应商
财务部门
P2
收货管 理
采购退货单 采购退货单
P3
申请收 付款
D1 采购订单
供应商
采 购 退 货 单
送货单
P2.1 检验商品
不合格商品信息
合格商品信息
P2.2
编制采购 退货单
P2.3
编制采购入库 申请单
库存部门
采购入库申请单
D4 采购入库申请单
数据存储的地方 避免处理与处理之间的直接联系，以保持数据处理的独立性 就整个数据流程图而言，数据存储有输入有输出
编号一般用D+数字，如D1
编 号
文件名称
确定关联图 关联图——非常概括地反映出信息系统最主要的逻辑功能、外部实体、输入和输出数据流。内容应尽可能
少，使人立即知道系统的主要功能和组成部分 自顶而下，逐层分解，直至所有单元成为基本处理单元 分解自然，保持功能的一致性 上层分解的快些，下层分解的慢些 在不影响以理解性时，层数尽可能少
以采购部的数据流图
采购部
库存信息 库存与需求查询
用户需求
缺货明细
制定购货计划
订货计划表
采购部
采购收货单
发货
供货商
验货
不合格货单
合格货单
仓库
验货
流水库存账 目
采购部
库存信息 库存与需求查询
用户需求
缺货明细
制定购货计划
订货计划表
采购部
采购收货单
发货
供货商
验货
不合格货单
合格货单
仓库
管理信息系统数据流程图详解PPT
它通过图形符号将系统中的数据 流、数据存储、数据处理和数据 源等元素进行抽象表示。
数据流程图的作用
描述系统功能和数据处理 流程
数据流程图能够清晰地展示系统中的数据处 理流程，帮助理解系统的功能和运作方式。
发现和解决系统问题
通过绘制数据流程图，可以发现系统中的瓶颈、冗 余数据处理等问题，为优化系统提供依据。
系统设计
基于数据流程图，可以进行系统架构 设计、数据库设计、功能模块划分等 ，确保系统能够满足业务需求。
系统实施与测试阶段
编码实现
开发人员根据数据流程图进行编码实现，确保系统功能与数据流程图一致。
系统测试
通过数据流程图进行测试用例设计，对系统的功能和数据流进行全面测试，确保系统质 量。
系统运行与维护阶段
数据流程图是团队之间沟通的桥梁，有助 于不同背景和专业的人员理解系统的数据 需求和逻辑。
简化分析
需求明确
通过数据流程图，可以对系统进行简化分 析，快速识别出数据流的关键路径和瓶颈 。
数据流程图能够明确地表达数据处理和数 据流动的需求，为后续的系统设计、开发 和测试提供依据。
数据流程图的缺点
手工绘制
外部实体表示数据流程图中的数据来 源和数据去处，通常用矩形表示，标 明实体名称和描述。
例如，客户、供应商、银行等都可以 作为外部实体。
数据流
数据流表示数据在系统中的流动路径， 通常用箭头表示，标明数据流名称和 描述。
数据流描述了数据的传递过程，包括 数据的输入、处理和输出。
处理逻辑
处理逻辑表示系统对数据的处理过程，通常用圆圈表示，标明处理逻辑的名称和 描述。
06
管理信息系统数据流程图的发展 趋势与展望
发展趋势
管理信息系统数据流程图详解
数据流程图图例：
a
2020/11/5
管理信息系统
2
外部项 （S）
指不受系统控制，在系统以外的事物或人，它表达了该 系统中数据的外部来源或去处。如图所示：
a
e
b
a
顾 客
供 应 商
顾 客
外部项
2020/11/5
重复的外部项
管理信息系统
3
• 源点和终点(又称端点)是系统外的实体，称作外部项。它 们存在于环境之中，与系统有信息交流，从源点到系统 的信息叫系统的输入；从系统到终点的信息称系统的输 出。同—个端点可以是人或其它系统。在DFD中引入源 点和终点是为了便于理解系统，所以不需要详细描述它 们。它们可有编号，以“S”开头。
数据流（F）
数据的流动方向，可以是多个记录、组合项或基本项。数据流的符号最
简单，一个箭线（水平箭头或垂直箭头）。
出 /入 库 单
修改
F F
库存
库管员
库存帐
查询要求 查询 库存
回答
2020/11/5
管理信息系统
5
数据流的描述
合格订货单
合格订货单
计算应收款
编制 财务 报表
经理
数据流的描述
不需要描述的数据流
A C
B
A
1D
3E G6
C
B 2F5
图0
L G
M
N P 图2
3 1
Q G
R
L
…
.3
S
M
图2.1
.2
数据流图的绘制原则
• 绘制数据流图的主要原则
• （1）明确系统界面。 • （2）自顶向下逐层扩展。 • （3）合理布局。 • （4）数据流图绘制过程，就是系统的逻辑模型的形成
信息系统分析工工具
汽车配件公司：第一层数据流程图
配件库存
1 订货单 顾客 发货单 处理 业务 发货单 订货单 供应 商
汽车配件公司：第二层数据流程图
向供应商的订货单
订货单
1－ 1
销售
到货通知
1－ 2
采购
订货单
顾客
发货单
发货单
供应 商
应 付 款 通 知
收 据
配件库存
1－ 3
会计
应用举例
某订货系统功能说明如下：
假设某一企业采购部门每天需要一张订货报表，报表 按材料编号排序，报表中列出所有需要再次订货的材 料。对于每种需要再次订货的材料应列出下列数据： 材料编号、名称、订货数量、目前价格（或参考价 格）、主要供应单位、第二供应单位等。材料入库或 出库称为事务，通过放在仓库的CRT终端把事务报告 给订货系统。当某种材料的库存数量少于库存量临界 值时就应该再次订货。
订货报表 供应商
D5供应商
产生报表
CRT
顶层数据流程图的绘制：首先应根据系统 可行性分析确定的范围和目标、用户的需 求，划定系统的界面。界面内的，作为具 体分析的系统；界面外的、与系统有数据 联系的部门和事物，则视为外部实体。
低层次数据流程图 ： 在顶层数据流程图的基础上，将处理 功能（逻辑功能）逐步分解，可得到不同 层次的数据流程图。
4.考虑数据存储。从问题的阐述中，可以看出产
生报表和处理订单、处理事务这两个处理在时间上 明显不匹配，每当有一个事务 / 订单发生时就必须立 即处理事务，而每天只产生一次订货报表。因此，
用来产生订货报表的数据必须存放一段时间，也就 是应该有一个数据存储。 另外，“当某种材料的库
存数量少于库存量临界值时就应该再次订货”，这 个事实意味着必须 在某个地方有材料库存量和库存 量临界值这样的数据 。因此，需要有一个保存清单 的数据存储。 此外，考虑到订货报表中的材料编号和供应商信息， 也应有相应的数据存贮。
