AB类水晶头详细制作方法

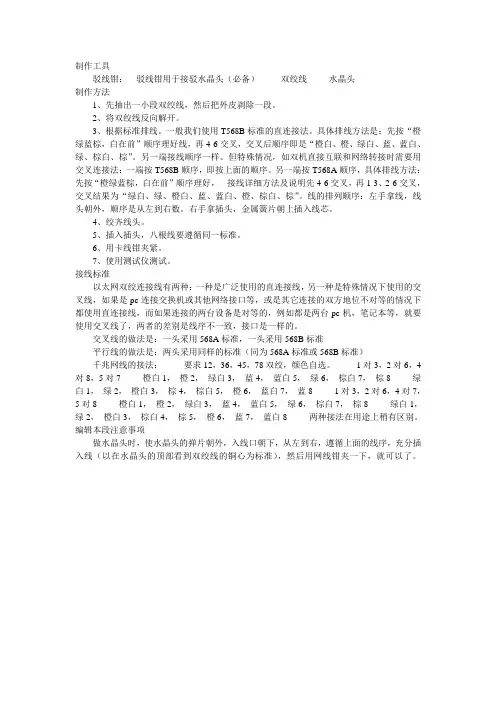

水晶头制作方法
制作工具驳线钳：驳线钳用于接驳水晶头（必备）双绞线水晶头制作方法1、先抽出一小段双绞线，然后把外皮剥除一段。
2、将双绞线反向解开。
3、根据标准排线。
一般我们使用T568B标准的直连接法。
具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。
另一端接线顺序一样。
但特殊情况，如双机直接互联和网络转接时需要用交叉连接法：一端按T568B顺序，即按上面的顺序。
另一端按T568A顺序，具体排线方法：先按“橙绿蓝棕，白在前”顺序理好，接线详细方法及说明先4-6交叉，再1-3、2-6交叉，交叉结果为“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。
线的排列顺序：左手拿线，线头朝外，顺序是从左到右数。
右手拿插头，金属簧片朝上插入线芯。
4、绞齐线头。
5、插入插头，八根线要遵循同一标准。
6、用卡线钳夹紧。
7、使用测试仪测试。
接线标准以太网双绞连接线有两种：一种是广泛使用的直连接线，另一种是特殊情况下使用的交叉线，如果是pc连接交换机或其他网络接口等，或是其它连接的双方地位不对等的情况下都使用直连接线，而如果连接的两台设备是对等的，例如都是两台pc机，笔记本等，就要使用交叉线了，两者的差别是线序不一致，接口是一样的。
交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头采用同样的标准（同为568A标准或568B标准）千兆网线的接法：要求12，36，45，78双绞，颜色自选。
1对3，2对6，4对8，5对7 橙白1，橙2，绿白3，蓝4，蓝白5，绿6，棕白7，棕8 绿白1，绿2，橙白3，棕4，棕白5，橙6，蓝白7，蓝8 1对3，2对6，4对7，5对8 橙白1，橙2，绿白3，蓝4，蓝白5，绿6，棕白7，棕8 绿白1，绿2，橙白3，棕白4，棕5，橙6，蓝7，蓝白8 两种接法在用途上稍有区别。
编辑本段注意事项做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线（以在水晶头的顶部看到双绞线的铜心为标准），然后用网线钳夹一下，就可以了。
教你如何制作网线水晶头电脑网线水晶头接法图解教程
教你如何制作网线水晶头电脑网线水晶头接法图解教程
网线想必大家非常熟悉，信息的飞速发展使得网线成为生活，学习，工作必不可少的一部分，网线水晶头的做法很简单，只要有专业的工具---一把网钳即可，不会制作网线水晶头的朋友不妨来看看，下面装机之家教你如何制作网线水晶头。
电脑网线水晶头接法图解教程：
所需：水晶头、网钳、网线
2.剥线，用网钳自带的刀口，注意用力要轻，否则很容易伤到线芯，剥线长度建议3厘米左右，长一点做线方便一些。
3.漏出线芯后，理线序（白橙-橙-白绿-蓝-白蓝-绿-白棕-棕）。
切记线序别错了，线序别错了，线序别错了，错了线序网线不会通的。
4，将线芯捋直，整齐排列后，用网钳刀口整齐的将多余线芯剪断（留1厘米左右）；
5.插入水晶头，水晶头带金属触针的一面朝上，注意要捏紧线芯，否则在插入的时候容易错位。
要将线皮塞入水晶头一小节（网钳压紧后更结实牢靠，不容易断），如果线芯部分过长会导致线皮插入不进去，这时可以再将线芯剪短一些。
6.网钳压水晶头，这一步要适当用一些力。
7.另一头也是相同的做法。
做完后最好用测线器测一测，如果没有测线器，那就直接插到电脑上试试吧。
这样做出来的网线相对来说更牢靠一些，不容易断，就算用手使劲拽也不会轻易坏掉。
总的来说，做网线头其实并不难，有合适的工具，记住网线顺序（白橙-橙-白绿-蓝-白蓝-绿-白棕-棕），很简单就能做出来，熟练了之后就不用再求人了。
水晶头的制作
制作水晶头：T568A
• 首先，我们需要把每对都是相互缠绕在一 起的线缆逐一解开。解开后则根据需要接 线的规则把几组线缆依次地排列好并理顺， 排列的时候应该注意尽量避免线路的缠绕 和重叠。
把线缆依次排列并理顺之后，由于线缆 之前是相互缠绕着的，因此线缆会有一 定的弯曲，因此我们应该把线缆尽量扯 直并尽量保持线缆平扁。
水晶头的制作
规格：T568A和T568B 制作工具：水晶头、网线、压 线钳、测线器、剥线器
压线钳
剥线口
网线
两种规格水晶头的线序
RXTX+ TX-
RX+
补充一点，同种设备相连用交叉线，不同设备相连用直 通线！
• 直通线：直通线应用最广泛，不同设备之间,比如 路由器和交换机、PC和交换机等； • 交叉线：交叉线一般用于相同设备的连接,比如路 由和路由电脑和电脑之间；现在的很多也支持直 通线了，但建议还是使用交叉线。 • PC-PC:交叉线 。 • HUB-HUB普通口:交叉线 • HUB-HUB级连口-级连口：交叉线 • HUB-SWITCH:交叉线 • SWITCH-SWITCH:交叉线 • ROUTER-ROUTER:交叉线
颜色辨别：黄色的代表单模橙色的代表多 模； 外套标识辨别 ：50/125, 62.5/125为多模， 并且可能标有mm，9/125(g652)为单模， 并且可能标有sm； 光纤磨制端头：在在放大镜下可辨别，多 模呈同心圆单模中间有一黑点； 熔接机熔接时从屏上可辨别 ：多模纤中间 没白条单模中间有一白条。
交换机
配线架
信息插座
工作站
跳线
水平干线
跳线
图
配线架的作用
图 安装好的双绞线配线架
打线操作
网线水晶头的制作方法和测试
网线水晶头的制作方法和测试工具/原料非屏蔽网线一根、RJ45水晶头2个、剥线钳1把或剪刀、压线钳1把、测线器一个方法/步骤1、网线有两种标准分别为：T568A 、T568B，两边使用同样标准的线称为直通线。
以前早期用于PC到HUB普通口，HUB普通口到HUB级连口之间的连接。
两边使用不同样标准的线称为级联线。
以前早期用于PC到PC，HUB普通口到HUB普通口之间的连接。
目前的PC基本已经使用了自动识别的模式也可以使用直通线的方式进行通讯。
（实际上在10M 100M网络中，仅仅使用12 36 这四根线。
）2、EIA／TIA 568A的标准制作接头的方式（1、绿白，2、绿，3、橙白，4、蓝，5、蓝白，6、橙，7、棕白，8、棕）3、接下来我主要来讲解EIA／TIA 568B标准的直通线作法：EIA／TIA 568B的标准制作接头的方式：（1、橙白，2、橙，3、绿白，4、蓝，5、蓝白，6、绿，7、棕白，8、棕）。
本人的记忆方法为：橙白橙绿白蓝蓝白绿棕白棕、先虚后实（虚为双色、实为单色）4、非屏蔽的网线一般有根线头请将其保留，为了以后好剥线皮，做好的网线不经常拔插是不太会坏的，问题就是有些时候我们要去拔插，会是水晶头的卡扣处断裂。
所以保留线头还是有一定的必要的。
当然你说有剪刀也是很好剥皮的，那就看个人的喜好了。
5、摆好位置之后将网线摆平捋直，使用剥线钳或剪刀将其切齐，当然压线钳通常也有不过如果有条件的话还是使用别的会比较顺手，确保切的整齐（题外话，切的不齐放进去也要齐，放进去不齐也要保证线皮会被水晶头的铜片割破碰到铜丝。
）6、切的长度约剩15mm左右，将排序好的双绞线的一并放入RJ45接头内，关键的一步来了就是放进水晶头后不要放松还是要用力将其顶住，另一只手开始使用压线钳压水晶头，单手基本压下后使用双手下压，尽量做到一步到位，这样压出来的水晶头才较好，（一般第一只引脚内应该放橙白色的线，其余类推，不过我们是做直通线的那么只要相同即可）。
水晶头的制作
综合布线子系统构成
综合布线系统可划分成六个部分， 其中三个子系统：配线（水平）子 系统；干线（垂直）子系统；建筑 群子系统； 外加三个部分：工作区、设备间、 管理。 出入口子系统。
3.1 信 息 插 座
信息插座在系统中的作用: 信息插座是终端（工作站）与水平干线子系
统连接的接口。在水平干线子系统中双绞线的两 端是直接压接到配线架和信息插座中的，不需要 跳线。
压好后用手轻拉,如果能拉出来就是没压好, 中力拉不出就算接好了 。
测试
在测试仪上的8个指示灯应该依次为绿色闪 过——成功
若出现任何一个灯为红灯或黄灯——存在 断路或者接触不良现象（解决方法：此时 最好先对两端水晶头再用网线钳压一次， 再测
如果故障依旧，再检查一下两端芯线的排 列顺序是否一样，如果不一样，剪掉一端 重新按另一端芯线排列顺序制做水晶头
颜色辨别：黄色的代表单模橙色的代表多 模；
外套标识辨别 ：50/125, 62.5/125为多模， 并且可能标有mm，9/125(g652)为单模， 并且可能标有sm；
光纤磨制端头：在在放大镜下可辨别，多 模呈同心圆单模中间有一黑点；
熔接机熔接时从屏上可辨别 ：多模纤中间 没白条单模中间有一白条。
各种光纤的用途：
SC型：在路由器和交换机上用的最多 （用在光纤收发器的光口）；
ST型：常用于光纤配线架（光纤盒）； FC型：配线架上用的最多 （光端机上）；
LC型：路由器（或者交换机的光模块）； MT-RJ：一头双纤，收发一体的方型光 纤连接器。(特别适合光纤到桌面的应用)
单模光纤与多模光纤的识别方法
如果芯线顺序一样，但测试仪在重测后仍 显示红色灯或黄色灯，则表明其中肯定存 在对应芯线接触不好）

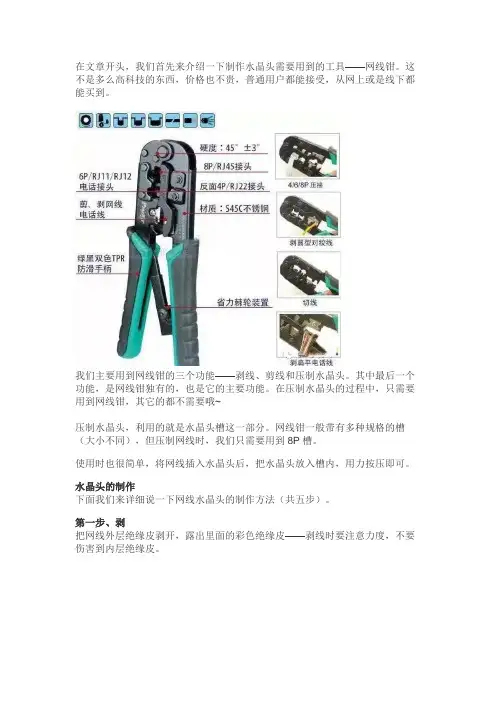

网线水晶头的接法制作及检测
在文章开头，我们首先来介绍一下制作水晶头需要用到的工具——网线钳。
这不是多么高科技的东西，价格也不贵，普通用户都能接受，从网上或是线下都能买到。
我们主要用到网线钳的三个功能——剥线、剪线和压制水晶头。
其中最后一个功能，是网线钳独有的，也是它的主要功能。
在压制水晶头的过程中，只需要用到网线钳，其它的都不需要哦~压制水晶头，利用的就是水晶头槽这一部分。
网线钳一般带有多种规格的槽（大小不同），但压制网线时，我们只需要用到8P槽。
使用时也很简单，将网线插入水晶头后，把水晶头放入槽内，用力按压即可。
水晶头的制作下面我们来详细说一下网线水晶头的制作方法（共五步）。
第一步、剥把网线外层绝缘皮剥开，露出里面的彩色绝缘皮——剥线时要注意力度，不要伤害到内层绝缘皮。
第二步、排排线是水晶头制作的重头戏，即把网线的线色按照顺序排好。
现在的网线都是“双绞线”，就是指里面的细小电线都是两两缠绕在一起的，共有4组，也就是8根。
在这8根线里，有4根线都是白色的，为了在名称上区分它们，我们在它们自身线色的基础上加上与它相绞的线的颜色为它命名。
比如和橙色线缠绕在一起的白色线，就叫做“橙白色线”（或者“白橙色线”）；和蓝色线缠绕在一起的白色线，就叫做“蓝白色”（或“白蓝色线”）。
排线顺序有两个标准，分别叫做T568A和T568B——两种排法没有本质上的区别，但是在选择时有规定……敲黑板，这里很重要：两种接线顺序在选择上有两种选法：交叉线和直通线。
交叉线是指同一根网线的两个水晶头分别选用不同接法；直通线是指同一根网线的两个水晶头选用同一种接法。
交叉线一般用于同一类设备之间的连接，比如电脑和电脑、路由器和路由器（现在也有支持直通线的设备，但保险起见，还是用交叉线比较好）。
直通线用于不同类设备之间的连接，比如电脑和路由器。
很明显，家庭中更适合直通线。
所以，在家庭中，一般所有水晶头都只选用一种排线方法——T568A或T568B任选其一。
T568A的排线顺序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；T568B的排线顺序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
真不会【不会就教你——网线水晶头接线顺序及方法】
修改千兆⽹线的直通线接法和百兆是相同的，两端都是568B的接法。
但交叉接法和百兆的就不同了。
⼀端为：1橙⽩、2橙，3绿⽩、4蓝，5蓝⽩、6绿，7棕⽩、8棕（568B）另⼀端：1绿⽩、2绿，3橙⽩、4棕⽩、5棕，6橙，7蓝，8蓝⽩（不是568A）⽹线⽔晶头接法顺序图⽂教程 ⽹络的使⽤⾮常普遍，相信不少⽤户家⾥的电脑都是使⽤⽹线来连接的，当宽带⽹线遭到损坏或折断，那么你对这些⽹线如何连接的?如果经常损坏的话也不可能都叫⼈来维修吧，还是⾃⼰动⼿丰⾐⾜⾷。
⼤部分⽹线都是⽔晶接头，⽹线是由8 条芯线组成的，⽽这些芯线的顺序⼜该如何接法呢?操作步骤： ⼀般来说，⽹线⽔晶头接法主要有两种，⼀种是平⾏线接法，另⼀种是交叉线接法。
下⾯具体来讲解下这两种接法的详细步骤。
必备⼯具：压线钳，⽔晶头，⽹线 平⾏线接法 1、⽤双绞线⽹线钳把五类双绞线的⼀端剪齐(最好先剪⼀段符合布线长度要求的⽹线)，然后把剪齐的⼀端插⼊到⽹线钳⽤于剥线的缺⼝中。
注意⽹线不能弯，直插进去，直到顶住⽹线钳后⾯的挡位，稍微握紧压线钳慢慢旋转⼀圈。
2、剥除外包⽪即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜⾊都不同。
先把 4对芯线⼀字并排排列，然后再把每对芯线分开，并按从左到右：⽩橙、橙、⽩绿、蓝、⽩蓝、绿、⽩棕、棕的顺序排列(这种排列称为 568B 排序)。
然后⽤⽹线钳垂直于芯线排列⽅向剪齐。
3、左⼿⽔平握住⽔晶头，然后把剪齐、并列排列的 8 条芯线对准⽔晶头开⼝并排插⼊⽔晶头中，注意⼀定要使各条芯线都插到⽔晶头的底部，不能弯曲。
4、确认所有芯线都插到⽔晶头底部后，即可将插⼊⽹线的⽔晶头直接放⼊⽹线钳压线缺⼝中。
⽔晶头放好后即可压下⽹线钳⼿柄，⼀定要使劲，使⽔晶头的插针都能插⼊到⽹线芯线之中，与之接触良好。
交叉线接法 交叉线主要适⽤于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过⽹卡相互连接。
有些朋友想将家⾥的两台 PC 连接起来组成⼀个⼩局域⽹，还有 ADSL MODEM 和HUB 的连接，都属于这⼀情况。
网线水晶头制作教程 图文教程
最近，许多网友都在询问如何自动动手制作网线，其实很简单，本文为网线制作图解教程：双绞线(网线)按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。
三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。
目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。
屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。
屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。
所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。
事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP。
所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。
双绞线作为一种价格低廉、性能优良的网线，在综合布线系统中被广泛应用于水平布线。
双绞线价格低廉、连接可靠、维护简单，可提供高达1000Mbps的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。
目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。
当水晶头(RJ45头)金属片面对我们的时候从左至右引脚序号是1-8，标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8;标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8。
这序号做网络联线时非常重要，不能搞错。
RJ-45接口没有被压线之前金属触点凸出在外RJ-45插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网线接法－详细的网线制作
我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具：
网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序，下面是TIA/EIA 568B和TIA/EIA 568Av网线线序（优先选择568B网线接法）：
TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕
TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
一、直通线的制作:
网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.
用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.
二、交叉线的制作:
网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.
用于:PC网卡到PC网卡,HUB普通口到HUB普通口.
三、如何判断用直通线或交叉线:
设备口相同:交叉线, 设备口不同:直通线.
双绞线的最大传输距离为 100m。
如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。
如安装4个中继器连接5个网段，则最大传输距离可达500m。
四、两台电脑通过网线直接连接（即对等网）的有关设置
上面已提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：
1. 指定每台电脑的ip地址：可以选择19
2.168.0.1——192.168.0.254之间任何值作为这两台电脑的ip地址，注意同一局域网中ip地址不要重复使用。
2. 设置每台电脑的子网掩码为：255.255.255.0
3. 设置每台电脑的网关一样：例如，如果第一台电脑的ip地址是 192.168.0.1，第二台电脑的ip地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是192.168.0.1或都是192.168.0.2，或者网关取192.168.0.1——192.168.0.254之间任何值，例如两台机子的网关都取192.168.0.100。
4. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。
完成了上面1--4项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了。
其实网线接法就是这么简单，你也可以学会网线制作，成为网络达人。
五、补充:
全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。
做法就是一端的顺序是1－8，另一端则是8－1 的顺序。
Host Router/Switch
1 <------------>8
2 <------------>7
3 <------------>6
4 <------------>5
5 <------------>4
6 <------------>3
7 <------------>2
8 <------------>1。
